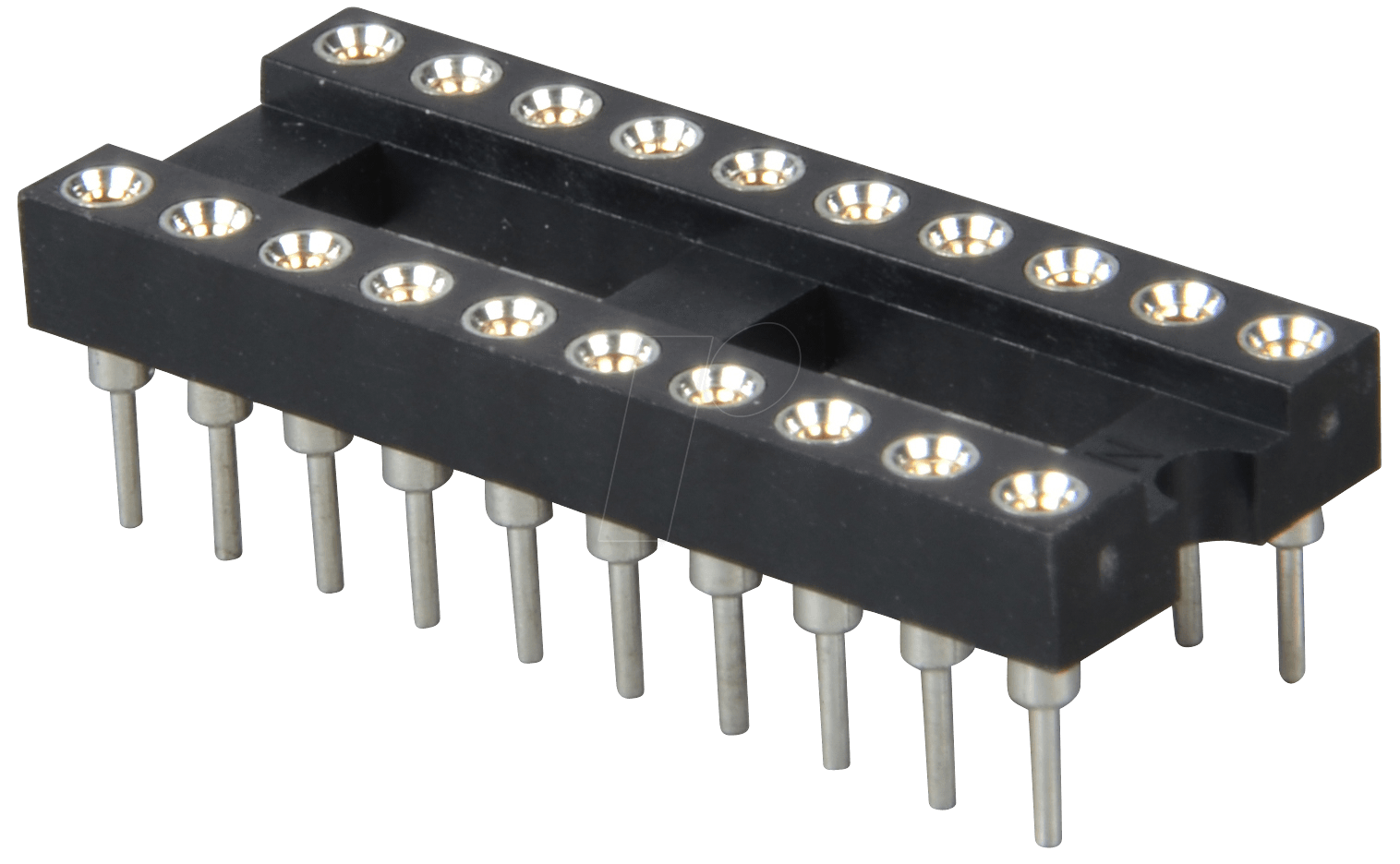

GS 20P – IC-Sockel, 20-polig, superflach, gedreht, vergoldet: Präzision für anspruchsvolle Elektronikprojekte
Sie suchen eine zuverlässige und hochpräzise Schnittstelle für Ihre integrierten Schaltkreise, die auch unter anspruchsvollen Bedingungen eine optimale Leistung garantiert? Der GS 20P IC-Sockel mit 20 Pins, seiner superflachen Bauform, gedrehten Kontakten und einer hochwertigen Vergoldung bietet genau diese Lösung. Entwickelt für professionelle Anwender, Ingenieure und ambitionierte Hobbyelektroniker, die keine Kompromisse bei der Signalintegrität und Langlebigkeit ihrer Schaltungen eingehen möchten, ermöglicht dieser Sockel einen sicheren und wiederholbaren Anschluss von 20-poligen ICs.
Überlegene Leistung durch durchdachtes Design
Standard-IC-Sockel können in puncto Kontaktzuverlässigkeit und mechanischer Stabilität oft an ihre Grenzen stoßen, insbesondere in Umgebungen mit Vibrationen oder bei häufigen Wechseln der bestückten Bauteile. Der GS 20P IC-Sockel setzt hier neue Maßstäbe durch seine sorgfältig konstruierte Ausführung. Die superflache Bauweise reduziert die Höhe der bestückten Schaltung, was für den Einsatz in kompakten Gehäusen und Mehrlagen-Leiterplatten von entscheidender Bedeutung ist. Die präzise gefertigten, gedrehten Kontakte bieten im Vergleich zu gestanzten Alternativen eine deutlich höhere mechanische Festigkeit und eine überlegene elektrische Leitfähigkeit. Dies minimiert Übergangswiderstände und gewährleistet eine stabile Signalübertragung über die gesamte Lebensdauer des Sockels.
Maximale Signalintegrität und Zuverlässigkeit
Die Vergoldung der Kontakte ist ein entscheidendes Merkmal des GS 20P IC-Sockels, das seine Überlegenheit gegenüber nicht vergoldeten oder minderwertig beschichteten Alternativen unterstreicht. Gold ist ein Edelmetall, das sich durch seine herausragende Korrosionsbeständigkeit und seine exzellente elektrische Leitfähigkeit auszeichnet. Diese Eigenschaften verhindern die Oxidation der Kontakte, die zu erhöhten Übergangswiderständen und damit zu Signalverlusten oder Fehlfunktionen führen kann. Gerade bei empfindlichen digitalen und analogen Schaltungen, wo jede Ungenauigkeit zählt, sorgt die Goldbeschichtung für eine dauerhaft stabile und zuverlässige Verbindung zwischen dem IC und der Leiterplatte. Dies ist essenziell für die langfristige Zuverlässigkeit und Performance Ihrer elektronischen Systeme.
Konstruktive Vorteile des GS 20P
- Superflache Bauform: Ermöglicht den Einsatz in platzbeschränkten Anwendungen und reduziert die Bauhöhe Ihrer Schaltung.
- Gedrehte Kontakte: Bieten eine höhere mechanische Stabilität, bessere elektrische Leitfähigkeit und eine längere Lebensdauer im Vergleich zu gestanzten Kontakten.
- Vergoldete Oberfläche: Gewährleistet höchste Korrosionsbeständigkeit, minimale Übergangswiderstände und exzellente Signalintegrität, selbst unter extremen Umgebungsbedingungen.
- Präzise 20-polige Auslegung: Perfekt abgestimmt auf gängige 20-polige integrierte Schaltkreise und gewährleistet einen passgenauen Sitz.
- Hohe Kontaktsicherheit: Sorgt für einen festen und zuverlässigen Kontakt, der auch bei Vibrationen oder mechanischer Beanspruchung Bestand hat.
- Optimale Lötbarkeit: Die hochwertige Verarbeitung und Materialauswahl begünstigen eine einfache und sichere Lötverbindung auf Ihrer Leiterplatte.
- Wiederholgenaue Bestückung: Ermöglicht das einfache und sichere Ein- und Aussetzen von ICs, was für Prototyping und Wartungsarbeiten von Vorteil ist.
Technische Spezifikationen und Materialqualitäten
Der GS 20P IC-Sockel ist das Ergebnis präziser Fertigungsprozesse, die auf Langlebigkeit und kompromisslose Leistung ausgelegt sind. Die Auswahl der Materialien und die Verarbeitung spiegeln den Anspruch wider, eine Schnittstelle zu schaffen, die den höchsten Anforderungen moderner Elektronik gerecht wird.
| Eigenschaft | Spezifikation |
|---|---|
| Polzahl | 20 |
| Bauform | Superflach |
| Kontaktart | Gedreht |
| Oberflächenveredelung | Vergoldet |
| Gehäusematerial | Hochtemperatur-Kunststoff (thermisch stabil) |
| Kontaktmaterial | Messing (Basis), hartvergoldet |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch, abhängig von Lötverfahren und Umgebungsbedingungen) |
| Anschlusstyp | Lochraster (Through-Hole) |
| Isolationswiderstand | > 10^9 Ω bei 500V DC |
| Durchschlagsspannung | > 500V AC/DC |
Anwendungsbereiche für höchste Ansprüche
Der GS 20P IC-Sockel ist die ideale Wahl für eine Vielzahl anspruchsvoller Anwendungen, bei denen Zuverlässigkeit und Signalintegrität oberste Priorität haben:
- Industrielle Automatisierung: In Steuerungs- und Überwachungssystemen, wo Dauerbetrieb und Robustheit gefordert sind.
- Medizintechnik: Bei der Entwicklung von Diagnosegeräten und lebenserhaltenden Systemen, wo absolute Zuverlässigkeit unerlässlich ist.
- Hochfrequenztechnik: Zur Minimierung von Signalverlusten und Störungen in HF-Schaltungen.
- Forschung und Entwicklung: Für Prototypenbau und Laborsysteme, die flexible und zuverlässige Schnittstellen benötigen.
- Telekommunikation: In Netzwerkkomponenten und Basisstationen, wo hohe Datenraten und stabile Verbindungen entscheidend sind.
- Militär- und Luftfahrttechnik: In Systemen, die extremen Temperaturschwankungen und mechanischen Belastungen standhalten müssen.
- High-End Audio/Video-Geräte: Für audiophile und professionelle AV-Anwendungen, bei denen höchste Signalqualität gefordert ist.
FAQ – Häufig gestellte Fragen zu GS 20P – IC-Sockel, 20-polig, superflach, gedreht, vergoldet
Was sind die Hauptvorteile von gedrehten Kontakten im Vergleich zu gestanzten?
Gedrehte Kontakte, wie sie im GS 20P IC-Sockel verwendet werden, werden aus einem Draht gefertigt und anschließend präzise geformt. Dies führt zu einer höheren mechanischen Stabilität und Steifigkeit des Kontakts, was eine bessere und länger anhaltende Klemmkraft auf die IC-Beinchen gewährleistet. Zudem ist die elektrische Leitfähigkeit oft besser, was zu geringeren Übergangswiderständen führt. Gestanzte Kontakte sind in der Regel flacher und können anfälliger für Verformungen sein.
Warum ist die Vergoldung der Kontakte so wichtig?
Die Vergoldung ist entscheidend für die Korrosionsbeständigkeit und die elektrische Leitfähigkeit. Gold ist ein inertes Edelmetall, das nicht oxidiert oder anläuft. Dies verhindert, dass sich korrosive Schichten auf den Kontakten bilden, die den elektrischen Widerstand erhöhen und zu Signalverlusten oder Ausfällen führen würden. Für empfindliche Schaltungen oder Anwendungen, die über lange Zeiträume zuverlässig funktionieren müssen, ist die Goldbeschichtung unerlässlich.
Für welche Art von ICs ist dieser Sockel besonders geeignet?
Dieser Sockel ist für alle integrierten Schaltkreise mit einer 20-poligen DIP-Bauform (Dual In-line Package) konzipiert. Dies umfasst viele Mikrocontroller, Logikbausteine, Operationsverstärker und Speicherbausteine, die in der Standard-DIP-Form mit 20 Pins erhältlich sind. Die superflache Bauweise macht ihn zudem ideal für Anwendungen, bei denen Platz eine kritische Rolle spielt.
Wie wirkt sich die superflache Bauform auf meine Schaltung aus?
Die superflache Bauform des GS 20P Sockels reduziert die Gesamthöhe der bestückten Schaltung erheblich. Dies ist von Vorteil für den Einbau in flache Gehäuse, den Einsatz in Mehrlagen-Leiterplatten mit geringem vertikalem Spielraum oder generell überall dort, wo eine kompakte Bauweise gewünscht ist, ohne dabei Kompromisse bei der Anschlussqualität eingehen zu wollen.
Ist der Sockel für den Einsatz in rauen Umgebungen geeignet?
Ja, durch die hochwertige Vergoldung der Kontakte und das thermisch stabile Gehäusematerial ist der GS 20P Sockel gut für den Einsatz in anspruchsvollen Umgebungen geeignet. Die Korrosionsbeständigkeit der Goldbeschichtung schützt vor Umwelteinflüssen, und das Gehäusematerial ist auf eine breite Betriebstemperatur ausgelegt. Dennoch sollten die spezifischen Umgebungsbedingungen (Feuchtigkeit, aggressive Chemikalien etc.) stets im Kontext der Gesamtapplikation betrachtet werden.
Wie einfach lässt sich der IC in diesen Sockel einsetzen und entfernen?
Die präzise gefertigten gedrehten Kontakte bieten eine exzellente Passform für die IC-Beinchen. Dies erleichtert das Einsetzen und Entfernen des ICs, da die Kontakte eine gute Führung bieten und gleichzeitig einen sicheren Halt gewährleisten. Dies ist besonders vorteilhaft bei häufigen Prototypenwechseln oder Wartungsarbeiten, ohne dabei die IC-Beinchen zu beschädigen.
