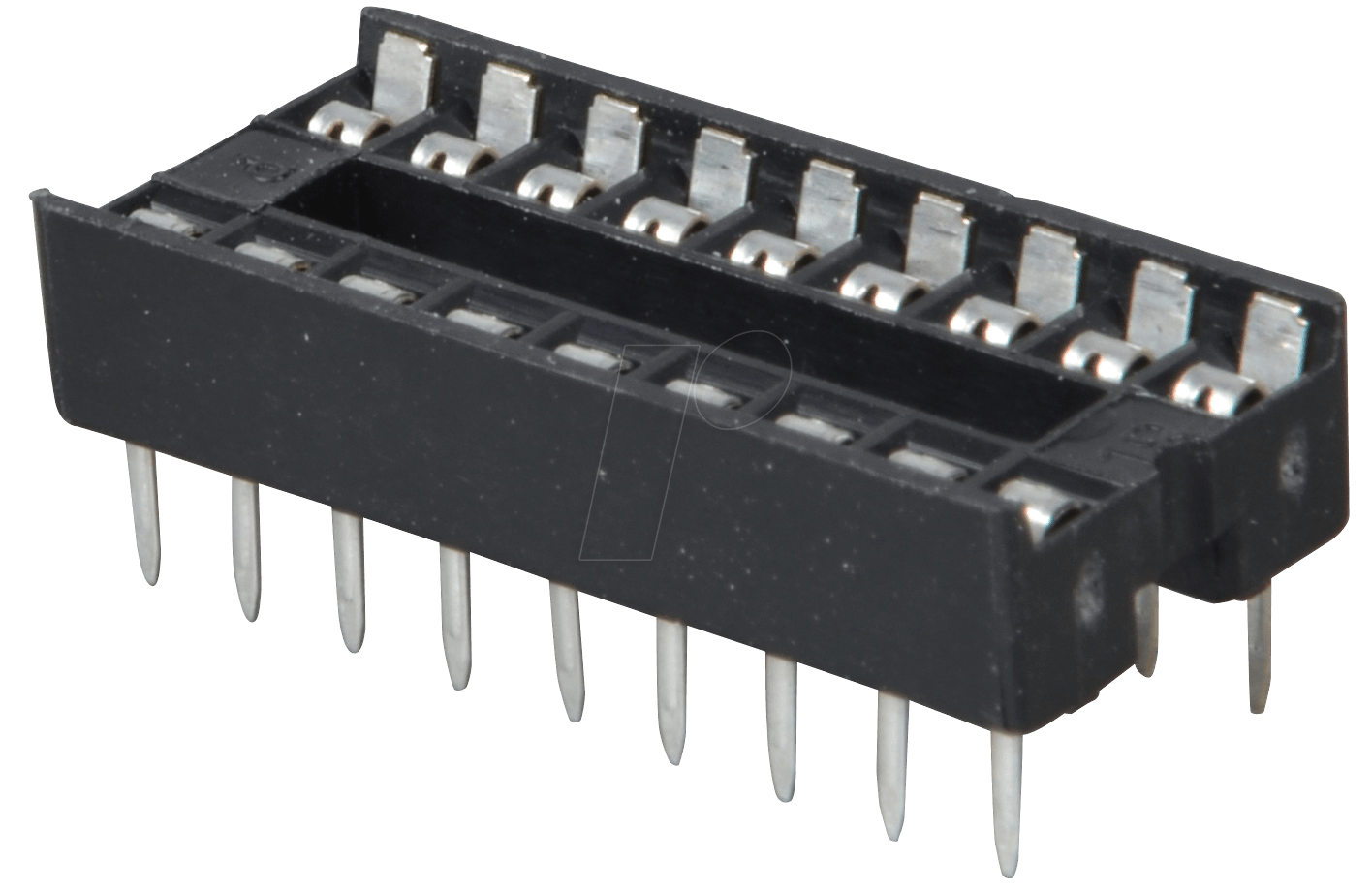

GS 18 – IC-Sockel: Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer robusten und langlebigen Lösung zur Integration von 18-poligen integrierten Schaltungen (ICs) in Ihre Schaltungen? Der GS 18 IC-Sockel mit seinem doppelten Federkontaktdesign bietet hierfür eine überlegene Alternative zu einfachen Lötverbindungen oder minderwertigen Steckfassungen. Ideal für Hobbyisten, Prototypenentwickler und professionelle Ingenieure, die Wert auf einfache Austauschbarkeit und sicheren Halt legen.
Überlegene Kontakttechnologie: Der doppelte Federkontakt
Der entscheidende Vorteil des GS 18 IC-Sockels liegt in seinem ausgeklügelten doppelten Federkontaktsystem. Im Gegensatz zu simplen Einzelfederkontakten oder direkten Lötanschlüssen, die anfällig für mechanische Belastung und Korrosion sind, garantiert der GS 18 eine zweifache Kontaktierung pro Pin. Dies reduziert den Übergangswiderstand signifikant und sorgt für eine äußerst stabile elektrische Verbindung, selbst unter Vibrationen oder thermischen Schwankungen. Diese Technologie maximiert die Lebensdauer Ihrer Schaltung und minimiert das Risiko von Ausfällen durch schlechte Kontakte.
Präzision und Langlebigkeit im Detail
Der GS 18 wurde entwickelt, um den hohen Anforderungen moderner Elektronikanwendungen gerecht zu werden. Die präzise Fertigung der Sockelgehäuse und der Federkontakte gewährleistet eine passgenaue Aufnahme des ICs und eine optimale Kraftverteilung. Dies schützt sowohl den Sockel als auch die empfindlichen Beinchen des integrierten Schaltkreises vor Beschädigung. Die Auswahl hochwertiger Materialien sichert eine ausgezeichnete elektrische Leitfähigkeit und Beständigkeit gegen Umwelteinflüsse.
Vorteile des GS 18 IC-Sockels im Überblick
- Verbesserte elektrische Leitfähigkeit: Der doppelte Federkontakt minimiert den Übergangswiderstand und gewährleistet eine effiziente Signalübertragung.
- Erhöhte mechanische Stabilität: Sichere und feste Aufnahme des ICs, ideal für Umgebungen mit Vibrationen.
- Einfacher IC-Austausch: Ermöglicht das schnelle und problemlose Wechseln von ICs ohne Lötarbeiten, was besonders beim Prototyping und Testen unerlässlich ist.
- Schutz für IC und Sockel: Die präzise Konstruktion verhindert Schäden an den Pins des ICs und am Sockel selbst.
- Längere Lebensdauer: Die robuste Bauweise und die optimierte Kontaktierung erhöhen die Zuverlässigkeit und Haltbarkeit Ihrer elektronischen Schaltung.
- Optimiert für 18-polige ICs: Speziell entwickelt für die passgenaue Montage von integrierten Schaltungen dieser Pin-Konfiguration.
- Industrietauglich: Gefertigt aus Materialien, die auch in professionellen Anwendungen Bestand haben.
Technische Spezifikationen und Materialeigenschaften
Der GS 18 IC-Sockel zeichnet sich durch seine spezifischen Eigenschaften aus, die ihn zu einer zuverlässigen Komponente für diverse elektronische Anwendungen machen. Die sorgfältige Auswahl der Materialien ist entscheidend für die Performance und Langlebigkeit. Das Gehäuse des Sockels besteht in der Regel aus einem robusten thermoplastischen Material, das eine hohe Temperaturbeständigkeit und elektrische Isolation bietet. Die eigentlichen Kontakte sind meist aus einer Kupferlegierung gefertigt und werden zusätzlich oberflächenveredelt, um Korrosion vorzubeugen und die Leitfähigkeit zu optimieren. Diese Kombination von Materialien und Designmerkmalen ermöglicht eine zuverlässige Funktion über einen weiten Temperaturbereich.
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | IC-Sockel |
| Modellbezeichnung | GS 18 |
| Anzahl der Pins | 18-polig |
| Kontakttechnologie | Doppelter Federkontakt |
| Gehäusematerial | Hochtemperatur-Thermoplast (typischerweise PBT oder ähnliches) |
| Kontaktmaterial | Kupferlegierung mit Oberflächenveredelung (z.B. Zinn, Silber oder Gold) |
| Elektrische Isolation | Exzellent, gemäß industriellen Standards |
| Mechanische Belastbarkeit | Ausgelegt für wiederholten Ein- und Ausbau von ICs |
| Einsatztemperatur (typisch) | -40°C bis +105°C (abhängig vom spezifischen Gehäusematerial) |
| Farbe | Schwarz oder Grau (typisch für Thermoplast-Gehäuse) |
Anwendungsgebiete und Einsatzmöglichkeiten
Der GS 18 IC-Sockel ist eine universell einsetzbare Komponente, die sich besonders dort empfiehlt, wo Flexibilität, Zuverlässigkeit und einfache Wartung im Vordergrund stehen. In der Prototypenentwicklung ermöglicht er schnelles Testen und Anpassen von Schaltungen, ohne jedes Mal neu löten zu müssen. Für Hobbyelektroniker bietet er eine professionelle Möglichkeit, ihre Projekte zu realisieren und die Lebensdauer ihrer empfindlichen ICs zu verlängern. In industriellen Steuerungen und Automatisierungssystemen gewährleistet die robuste Kontaktierung auch unter anspruchsvollen Bedingungen eine stabile Funktion.
Ebenso findet der GS 18 Anwendung in medizinischen Geräten, wo Zuverlässigkeit oberste Priorität hat, oder in der Messtechnik, wo präzise Signalübertragung entscheidend ist. Auch in Bildungs- und Forschungseinrichtungen erleichtert er das Experimentieren und Lehren.
Präzise Montage und Handhabung
Die Integration des GS 18 IC-Sockels in Ihre Platine erfolgt typischerweise durch Durchsteckmontage (Through-Hole Technology – THT) und anschließendes Verlöten der Sockelanschlüsse mit der Leiterplatte. Achten Sie auf eine sorgfältige Ausrichtung des Sockels, um eine gerade Bestückung des ICs zu gewährleisten. Die 18-polige Konfiguration erfordert eine präzise Platzierung auf der Platine. Beim Einsetzen des ICs ist darauf zu achten, dass die Kerbe oder Markierung am IC mit der entsprechenden Markierung am Sockel übereinstimmt, um eine Verpolung zu vermeiden.
FAQ – Häufig gestellte Fragen zu GS 18 – IC-Sockel, 18-polig, doppelter Federkontakt
Was ist der Hauptvorteil des doppelten Federkontakts im Vergleich zu einem einfachen Federkontakt?
Der Hauptvorteil des doppelten Federkontakts liegt in der erhöhten Zuverlässigkeit und der verbesserten elektrischen Leitfähigkeit. Durch die zweifache Kontaktierung pro Pin wird der Übergangswiderstand weiter reduziert und eine stabilere Verbindung auch unter mechanischer Belastung oder thermischen Schwankungen erreicht. Dies minimiert das Risiko von Kontaktproblemen.
Kann ich den GS 18 Sockel auch für ICs mit anderen Pin-Anzahlen verwenden?
Nein, der GS 18 IC-Sockel ist spezifisch für 18-polige integrierte Schaltungen konzipiert. Die präzise Pin-Teilung und die Anzahl der Sockelplätze sind auf diese Konfiguration abgestimmt. Für ICs mit abweichenden Pin-Anzahlen benötigen Sie entsprechende Sockel mit der korrekten Pin-Anzahl.
Wie wird der GS 18 IC-Sockel auf der Leiterplatte befestigt?
Die Befestigung erfolgt in der Regel durch Durchsteckmontage (THT). Die Pins des Sockels werden durch vorgebohrte Löcher auf der Leiterplatte gesteckt und anschließend von der Unterseite der Platine verlötet. Dies sorgt für eine mechanisch stabile Verbindung.
Welche Arten von ICs sind für die Verwendung mit dem GS 18 Sockel geeignet?
Der GS 18 Sockel ist für alle 18-poligen ICs geeignet, die über einen standardmäßigen Dual-In-line Package (DIP) verfügen. Dazu gehören zahlreiche Mikrocontroller, Logik-ICs, Speicherchips und andere integrierte Schaltungen mit dieser Pin-Konfiguration.
Ist der GS 18 Sockel für den Einsatz in rauen Umgebungen geeignet?
Ja, der GS 18 Sockel ist für den professionellen Einsatz konzipiert. Die hochwertigen Materialien des Gehäuses und der Kontakte bieten eine gute Beständigkeit gegen Umwelteinflüsse wie Temperaturschwankungen und mechanische Beanspruchung, vorausgesetzt, der Einsatzbereich liegt innerhalb der spezifizierten Betriebstemperaturen.
Wie schütze ich den IC beim Einsetzen in den Sockel vor Beschädigung?
Beim Einsetzen des ICs ist es wichtig, diesen vorsichtig und gerade in den Sockel zu führen. Achten Sie auf die Ausrichtung des ICs anhand der Kerbe oder Markierung, um eine Verpolung zu vermeiden. Üben Sie nur leichten, gleichmäßigen Druck aus. Vermeiden Sie es, die Pins des ICs seitlich zu verbiegen, indem Sie ihn schräg einführen.
Wie kann ich sicherstellen, dass der IC korrekt im Sockel sitzt?
Nach dem Einsetzen des ICs sollten alle 18 Pins des ICs sichtbar sein und gleichmäßig in die entsprechenden Öffnungen des Sockels eingeführt sein. Ein leichtes Wackeln des ICs sollte nicht möglich sein, und er sollte fest im Sockel sitzen. Bei der Bestückung mittels Automaten ist eine visuelle oder elektrische Überprüfung ratsam.
