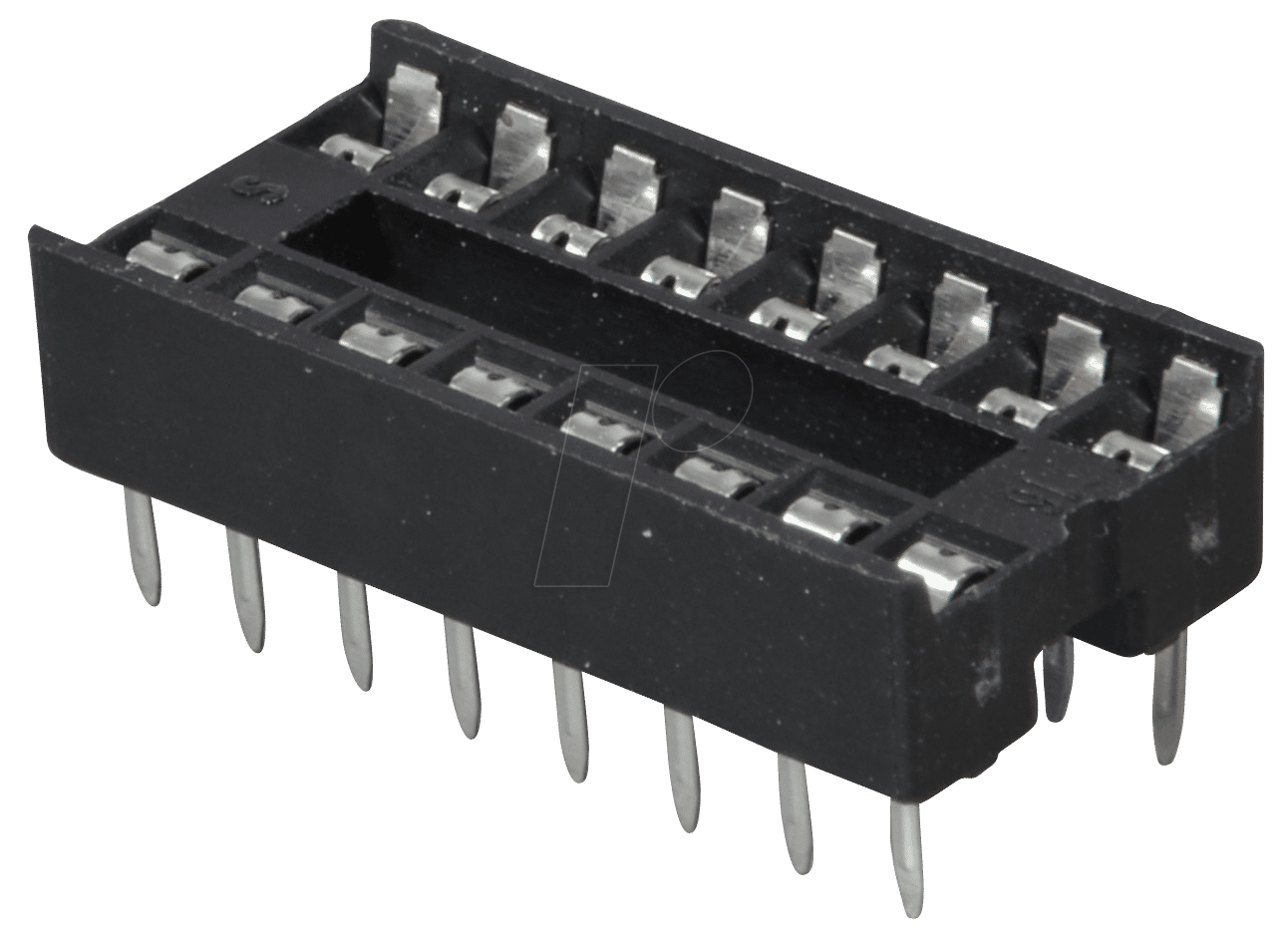

GS 16 – IC-Sockel, 16-polig, doppelter Federkontakt: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Für Entwickler, Hobbyisten und professionelle Techniker, die eine stabile und sichere Verbindung für ihre 16-poligen integrierten Schaltungen (ICs) benötigen, bietet der GS 16 – IC-Sockel mit seinem doppelten Federkontaktsystem eine herausragende Lösung. Dieses Produkt adressiert die Notwendigkeit, empfindliche Bauteile vor Beschädigungen durch wiederholtes Ein- und Ausstecken zu schützen und gleichzeitig eine optimale elektrische Leitfähigkeit zu gewährleisten. Im Gegensatz zu einfacheren Steckverbindungen minimiert der doppelte Federkontakt effektiv Wackelkontakte und sorgt für eine konsistente Stromversorgung und Signalübertragung über einen längeren Zeitraum.
Maximale Kontaktsicherheit durch doppelte Federkontakte
Der entscheidende Vorteil des GS 16 liegt in seinem innovativen doppelten Federkontaktdesign. Dieses System nutzt zwei unabhängige Federelemente pro Kontaktpin des ICs. Diese doppelte Ausführung sorgt für eine erhöhte Anpresskraft und eine gleichmäßigere Verteilung der mechanischen Belastung. Dies resultiert in einer deutlich verbesserten Kontaktstabilität, selbst unter vibrierenden Bedingungen oder bei häufigem Austausch des ICs. Standard-IC-Sockel mit einfacher Kontaktierung sind anfälliger für Verschleiß und Ermüdung, was zu sporadischen oder permanenten Verbindungsproblemen führen kann. Der GS 16 hingegen bietet eine robustere und langlebigere Verbindung, die für kritische Anwendungen unerlässlich ist.
Vorteile des GS 16 – IC-Sockels
- Erhöhte Lebensdauer: Das doppelte Federkontaktsystem reduziert den mechanischen Stress auf die IC-Pins und die Kontakte des Sockels, was die Lebensdauer sowohl des ICs als auch des Sockels signifikant verlängert.
- Verbesserte Signalintegrität: Die konstante und zuverlässige Verbindung minimiert Signalverluste und Jitter, was für Hochfrequenzanwendungen und präzise digitale Schaltungen von entscheidender Bedeutung ist.
- Zuverlässiger Betrieb: Reduziert das Risiko von Ausfällen aufgrund von Wackelkontakten, was gerade in industriellen Umgebungen oder bei sicherheitskritischen Systemen unerlässlich ist.
- Einfache Handhabung: Ermöglicht ein einfaches und sicheres Einsetzen und Entfernen von 16-poligen ICs, ohne Beschädigungsrisiko für die empfindlichen Bauteilpins.
- Breite Kompatibilität: Konzipiert für Standard-16-polige DIP-Gehäuse (Dual In-line Package), was eine breite Anwendbarkeit in verschiedenen Elektronikbereichen ermöglicht.
- Optimale elektrische Leitfähigkeit: Hochwertige Materialien und präzise Fertigung sorgen für geringen Übergangswiderstand und effiziente Stromübertragung.
Technische Spezifikationen und Materialqualität
Der GS 16 IC-Sockel ist ein Paradebeispiel für durchdachtes Design und hochwertige Materialauswahl, optimiert für maximale Leistung und Zuverlässigkeit. Seine Konstruktion basiert auf Komponenten, die speziell für die Anforderungen der Elektronikfertigung und -entwicklung ausgewählt wurden.
| Eigenschaft | Detail |
|---|---|
| Produktname | GS 16 – IC-Sockel |
| Polzahl | 16-polig |
| Kontaktart | Doppelter Federkontakt |
| Gehäusetyp | DIP (Dual In-line Package) |
| Material Kontaktträger | Hochtemperatur-Thermoplast (z.B. PBT oder LCP), ausgezeichnete dielektrische Eigenschaften und Dimensionsstabilität bei erhöhten Temperaturen. |
| Material Kontakte | Phosphorbronze oder Berylliumkupferlegierung mit hochleitfähiger Beschichtung (z.B. Gold oder eine Legierung mit hoher Silberanteil), um Korrosion zu verhindern und niedrige Übergangswiderstände zu gewährleisten. |
| Beschichtung Kontakte | Typischerweise eine vernickelte Basis mit einer darüber liegenden Goldschicht. Die Goldschicht bietet exzellente Korrosionsbeständigkeit und gute Leitfähigkeit, während die Nickelschicht eine kostengünstige und langlebige Barriere bildet. |
| Anzahl der Federkontakte pro Pin | 2 |
| Betriebstemperaturbereich | -40°C bis +125°C, abhängig vom spezifischen Material und der Gehäusekonstruktion, was eine breite Einsatzmöglichkeit in verschiedenen Umgebungsbedingungen erlaubt. |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC, ein Indikator für die hohe Qualität der isolierenden Materialien. |
| Durchschlagsfestigkeit | Mindestens 750 V AC RMS zwischen benachbarten Kontakten und zwischen Kontakten und Gehäuse, um elektrische Überschläge zu verhindern. |
| Mechanische Lebensdauer | Typischerweise > 500 Steckzyklen pro Kontaktpaar mit dem doppelten Federkontaktsystem, was eine hohe Robustheit und Ausdauer garantiert. |
| Montageart | Durchsteckmontage (Through-Hole Technology, THT) für direkte Lötverbindung auf Leiterplatten. |
| Design-Merkmale | Offenes Sockeldesign für einfache Reinigung und Inspektion, Verpolungsschutz durch L-förmige Pins (falls zutreffend für die spezifische Serie) oder durch klare Markierungen. |
| Anwendungsgebiete | Prototypenentwicklung, Testaufbauten, Austausch von ICs in industriellen Steuerungen, Laborgeräte, Ausbildungssysteme, Hobby-Elektronik. |
Präzision in Fertigung und Design
Die präzise Fertigung des GS 16 IC-Sockels gewährleistet, dass jeder Pin exakt positioniert ist und die internen Federkontakte mit der richtigen Kraft auf die IC-Pins wirken. Das Gehäusematerial ist sorgfältig ausgewählt, um eine hohe thermische Stabilität und ausgezeichnete Isolationseigenschaften zu bieten. Dies ist essenziell, um Kurzschlüsse zu vermeiden und die Funktionalität des ICs unter verschiedensten Betriebsbedingungen zu sichern. Die Vergoldung der Kontakte minimiert Übergangswiderstände und schützt vor Oxidation, was für die Langlebigkeit und Zuverlässigkeit der Verbindung unerlässlich ist.
Anwendungsbereiche und industrielle Relevanz
Der GS 16 IC-Sockel ist ein unverzichtbares Bauteil in einer Vielzahl von Elektronikprojekten. In der Prototypenentwicklung ermöglicht er das einfache Austauschen von ICs während des Debugging-Prozesses, ohne die Leiterplatte zu beschädigen. Für industrielle Steuerungen und Automatisierungssysteme, wo Zuverlässigkeit an erster Stelle steht, bietet der Sockel eine stabile Schnittstelle, die auch unter rauen Umgebungsbedingungen Bestand hat. Ebenso profitieren Ausbildungseinrichtungen und Laboratorien von der robusten und benutzerfreundlichen Natur dieses Sockels, der den Lern- und Experimentierprozess erleichtert. Die 16-polige Konfiguration ist weit verbreitet und findet sich in vielen Mikrocontrollern, Logik-ICs und anderen integrierten Schaltungen.
FAQ – Häufig gestellte Fragen zu GS 16 – IC-Sockel, 16-polig, doppelter Federkontakt
Was ist der Hauptvorteil des doppelten Federkontaktsystems im GS 16?
Der Hauptvorteil des doppelten Federkontaktsystems ist die signifikant erhöhte Kontaktsicherheit und Zuverlässigkeit. Es minimiert Wackelkontakte, reduziert mechanischen Stress auf die IC-Pins und sorgt für eine stabilere elektrische Verbindung, die auch bei Vibrationen oder häufigem Ein- und Ausstecken Bestand hat.
Ist der GS 16 IC-Sockel für alle Arten von 16-poligen ICs geeignet?
Der GS 16 ist speziell für 16-polige ICs im DIP-Gehäuse (Dual In-line Package) konzipiert. Die Kompatibilität hängt vom Pinabstand und der Pinbreite des verwendeten ICs ab, die jedoch bei Standard-DIP-Gehäusen universell sind.
Welche Materialien werden für die Kontakte des GS 16 verwendet und warum sind sie wichtig?
Die Kontakte bestehen typischerweise aus Phosphorbronze oder einer ähnlichen Legierung, die mit einer hochleitfähigen und korrosionsbeständigen Schicht, oft vergoldet, versehen ist. Diese Materialien gewährleisten eine geringe Übergangsimpedanz und verhindern Oxidation, was für eine dauerhaft zuverlässige elektrische Verbindung entscheidend ist.
Wie schützt der GS 16 IC-Sockel die IC-Pins vor Beschädigungen?
Das doppelte Federkontaktsystem übt eine kontrollierte und gleichmäßige Kraft auf die IC-Pins aus. Dies verhindert eine Überbeanspruchung oder Verbiegung der Pins beim Einsetzen und Entfernen des ICs, was im Vergleich zu einfachen Lötverbindungen oder weniger robusten Sockeln einen deutlich höheren Schutz bietet.
Kann der GS 16 IC-Sockel in Hochfrequenzanwendungen eingesetzt werden?
Ja, aufgrund der stabilen und geringen Übergangsimpedanz des doppelten Federkontaktsystems ist der GS 16 gut für viele Hochfrequenzanwendungen geeignet, bei denen eine konsistente Signalintegrität unerlässlich ist. Die präzise Fertigung und hochwertigen Materialien tragen dazu bei, Signalverluste und Jitter zu minimieren.
Was bedeutet „Durchsteckmontage“ (THT) für die Anwendung des GS 16?
Durchsteckmontage bedeutet, dass die Beinchen des Sockels durch Löcher auf einer Leiterplatte geführt und dann von der Unterseite verlötet werden. Dies bietet eine sehr robuste mechanische und elektrische Verbindung und ist eine Standardmethode in der Leiterplattenbestückung, die für eine dauerhafte Installation ausgelegt ist.
Gibt es spezielle Anforderungen an das Löten des GS 16 auf einer Leiterplatte?
Beim Löten sollten die empfohlenen Löttemperaturen und -zeiten für den verwendeten Lötprozess und die Leiterplattentypen eingehalten werden, um eine optimale Lötverbindung zu gewährleisten und die Integrität des Sockels nicht zu beeinträchtigen. Die Verwendung von bleifreiem Lot erfordert oft etwas höhere Temperaturen und längere Wärmeeinwirkzeiten.
