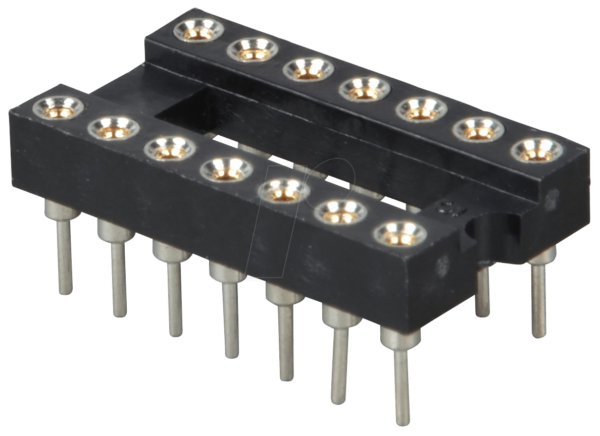

Optimale Verbindungslösungen für anspruchsvolle Elektronikprojekte: Der GS 14P IC-Sockel
Sie suchen eine zuverlässige und präzise Lösung für die Integration von 14-poligen integrierten Schaltkreisen in Ihre Elektronikprojekte? Der GS 14P IC-Sockel, superflach, gedreht und vergoldet, wurde speziell entwickelt, um eine sichere und stabile Verbindung zu gewährleisten, die auch unter anspruchsvollen Bedingungen Bestand hat. Dieses Bauteil ist ideal für Entwickler, Ingenieure und Hobbyisten, die höchste Ansprüche an die Signalintegrität und Langlebigkeit ihrer Schaltungen stellen.
Herausragende Konstruktion für überlegene Leistung
Im Vergleich zu herkömmlichen IC-Sockeln bietet der GS 14P eine Reihe von Merkmalen, die ihn zur überlegenen Wahl für professionelle Anwendungen machen. Die superflache Bauform minimiert die Bauhöhe auf Ihrer Platine, was besonders in Gehäusen mit begrenztem Platzangebot von entscheidender Bedeutung ist. Die gedrehten Kontakte sorgen für eine höhere mechanische Stabilität und eine geringere Kontaktwiderstand als gestanzte oder gebogene Alternativen. Darüber hinaus garantiert die hochwertige Vergoldung eine exzellente Korrosionsbeständigkeit und eine optimale elektrische Leitfähigkeit, selbst über viele Ein- und Aussteckzyklen hinweg.
Präzision und Zuverlässigkeit in jedem Detail
Der GS 14P IC-Sockel ist ein Paradebeispiel für Ingenieurskunst im Bereich der elektronischen Komponenten. Seine Konstruktion ist auf Langlebigkeit und zuverlässige Funktion ausgelegt. Die präzise gefertigten Kontakte passen perfekt zu den Beinchen von 14-poligen ICs und verhindern ein Verkanten oder Beschädigen der empfindlichen Bauteile. Dies reduziert das Risiko von Fehlfunktionen und erhöht die Lebensdauer Ihrer Schaltungen signifikant. Die Vergoldung ist nicht nur ein ästhetisches Merkmal, sondern ein essentieller Bestandteil für die Leistungsfähigkeit des Sockels, da sie Oxidation und Degradation der elektrischen Verbindung verhindert.
Umfassende Vorteile des GS 14P IC-Sockels
- Reduzierte Bauhöhe: Die superflache Bauform ermöglicht den Einsatz in platzbeschränkten Applikationen und trägt zu kompakteren Gerätekonstruktionen bei.
- Verbesserte Kontaktstabilität: Gedrehte Kontakte bieten eine höhere mechanische Festigkeit und sichern eine konstante elektrische Verbindung, auch bei Vibrationen.
- Optimale elektrische Leitfähigkeit: Die 24k Vergoldung der Kontakte minimiert den Übergangswiderstand und gewährleistet eine maximale Signalintegrität.
- Korrosionsbeständigkeit: Die Edelmetallbeschichtung schützt effektiv vor Umwelteinflüssen und verlängert die Lebensdauer des Sockels.
- Einfache Montage: Standardisierte Pin-Abstände und die klare Markierung erleichtern das Einlöten auf der Leiterplatte und das Einsetzen des ICs.
- Hohe Zuverlässigkeit: Entwickelt für professionelle Anwendungen, wo höchste Ansprüche an die Betriebs- und Langzeitsicherheit gestellt werden.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Schaltungen, von Prototypen bis hin zu industriellen Steuerungssystemen.
Technische Spezifikationen und Materialqualität
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | IC-Sockel |
| Anzahl der Pins | 14-polig |
| Bauform | Superflach |
| Kontakttyp | Gedreht (Turned) |
| Oberflächenbeschichtung | Vergoldet (24k Gold) |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT oder LCP), flammschutzmittelgeprüft |
| Kontaktmaterial | Phosphorbronze oder Messing (je nach Herstellerstandard, aber mit Goldauflage) |
| Isolationswiderstand | ≥ 1000 MΩ bei 500 V DC |
| Betriebstemperaturbereich | -40°C bis +125°C (typisch für Hochtemperatur-Kunststoffe) |
| Einsteckkraft | Typischerweise 2-4 N pro Kontakt (für sichere Halterung) |
| Entriegelungskraft | Typischerweise 1-3 N pro Kontakt (ermöglicht einfaches Entfernen) |
| Lötfähigkeit | Geeignet für bleifreie und bleihaltige Lötprozesse |
Anwendungsbereiche und Design-Überlegungen
Der GS 14P IC-Sockel findet breite Anwendung in Bereichen, in denen Präzision, Zuverlässigkeit und eine kompakte Bauweise unerlässlich sind. Dies umfasst:
- Entwicklung und Prototyping: Ermöglicht das einfache Austauschen von ICs während der Entwicklungsphase ohne bleibende Lötverbindungen.
- Industrielle Steuerungen: In Umgebungen, die Vibrationen oder Temperaturschwankungen ausgesetzt sind, gewährleistet die stabile Konstruktion eine fortlaufende Funktionalität.
- Messtechnik und Sensorik: Wo höchste Signalgenauigkeit gefragt ist, minimiert die vergoldete Kontaktierung Fehler.
- Automobil-Elektronik: Die Robustheit und Temperaturbeständigkeit machen ihn ideal für anspruchsvolle Fahrzeuganwendungen.
- Telekommunikation: Für die zuverlässige Integration von Signalverarbeitungs-ICs.
- Embedded Systems: In kompakten Geräten mit begrenztem Platzangebot auf der Leiterplatte.
Bei der Auswahl und Implementierung von IC-Sockeln sind Aspekte wie die mechanische Belastbarkeit der Lötstellen, die thermische Ableitung des ICs und die Kompatibilität mit den jeweiligen Lötverfahren zu berücksichtigen. Der GS 14P ist so konzipiert, dass er diese Anforderungen erfüllt und eine nahtlose Integration in bestehende Design-Workflows ermöglicht.
Qualität und Langlebigkeit der Kontakte
Die Qualität der elektrischen Kontakte ist ausschlaggebend für die Performance einer jeden Schaltung. Bei GS 14P setzt man auf ein mehrschichtiges Verfahren, das höchste Leitfähigkeit und Langlebigkeit garantiert. Der Kern besteht aus einem hochleitfähigen Material, wie zum Beispiel Phosphorbronze, das sowohl mechanische Festigkeit als auch elastische Rückstellkräfte bietet. Darauf folgt typischerweise eine Nickelschicht, die als Diffusionsbarriere dient und die Haftung der nachfolgenden Goldschicht verbessert. Die äußerste Schicht ist eine reine 24k-Vergoldung. Diese Edelmetallbeschichtung ist entscheidend für die Korrosionsbeständigkeit und sorgt für eine extrem geringe Kontaktimpedanz. Selbst nach zahlreichen Steckzyklen bleibt die Oberfläche der Kontakte intakt und gewährleistet eine stabile, verlustarme Verbindung.
Der Vorteil der gedrehten Pins
Im Gegensatz zu gestanzten oder gebogenen Kontakten werden gedrehte Pins aus einem massiven Stück Draht gefertigt und anschließend präzise gedreht. Dieses Herstellungsverfahren resultiert in einer dichteren und homogeneren Materialstruktur des Pins. Die Vorteile sind vielfältig: Die mechanische Stabilität wird deutlich erhöht, was die Wahrscheinlichkeit von Verbiegungen oder Brüchen während des Einsteckens und Entfernens des ICs minimiert. Des Weiteren sorgt die glatte, bearbeitete Oberfläche der gedrehten Pins für einen besseren und konstanteren Kontakt mit den Beinchen des integrierten Schaltkreises. Dies führt zu einem niedrigeren und stabileren Übergangswiderstand, was für empfindliche Signale und hohe Frequenzen von kritischer Bedeutung ist.
Präzise Passform für 14-polige ICs
Die präzise Maßhaltigkeit ist ein Kernmerkmal des GS 14P. Jeder einzelne der 14 Pins ist exakt im standardisierten Abstand von 2,54 mm (0,1 Zoll) positioniert, um eine perfekte Kompatibilität mit den entsprechenden IC-Bauformen zu gewährleisten. Diese hohe Präzision ist unerlässlich, um ein Verkanten der IC-Beinchen zu verhindern, was zu Beschädigungen des ICs oder des Sockels führen kann. Die superflache Bauweise trägt zusätzlich zur präzisen Ausrichtung bei, da sie eine stabile Basis für das Einsetzen des ICs bietet.
Haltbarkeit und Zuverlässigkeit unter Extrembedingungen
Die Wahl des richtigen Materials für das Gehäuse ist ebenso wichtig wie die Qualität der Kontakte. Der GS 14P verwendet in der Regel hochwertige Hochtemperatur-Kunststoffe wie Polybutylenterephthalat (PBT) oder Flüssigkristallpolymere (LCP). Diese Materialien zeichnen sich durch eine hohe thermische Stabilität, gute mechanische Eigenschaften und eine hohe Beständigkeit gegenüber chemischen Einflüssen aus. Sie sind flammschutzmittelgeprüft und erfüllen anspruchsvolle Sicherheitsstandards. Der weite Betriebstemperaturbereich von -40°C bis +125°C macht den GS 14P zu einer zuverlässigen Komponente für diverse Umgebungsbedingungen, von kalten Lagerhallen bis hin zu warmen Elektronikgehäusen.
Warum Vergoldung die beste Wahl ist
Die Vergoldung von IC-Sockeln ist kein Luxus, sondern eine technische Notwendigkeit für Anwendungen, bei denen höchste Zuverlässigkeit und Signalintegrität gefordert sind. Gold ist ein Edelmetall, das sich durch seine extreme Korrosionsbeständigkeit auszeichnet. Im Gegensatz zu weniger edlen Metallen wie Zinn oder Kupfer oxidiert Gold nicht an der Luft. Diese Oxidation kann die elektrische Leitfähigkeit beeinträchtigen und zu schlechten Kontakten führen. Die 24k-Vergoldung des GS 14P bietet eine nahezu perfekte Oberfläche für den elektrischen Kontakt. Sie minimiert den Übergangswiderstand, was insbesondere bei der Übertragung von hochfrequenten Signalen oder sehr geringen Spannungen von entscheidender Bedeutung ist. Darüber hinaus sorgt die glatte Oberfläche des Goldes für eine geringere Reibung beim Einstecken und Entfernen des ICs, was die mechanische Beanspruchung der IC-Beinchen reduziert.
Technische Spezifikationen im Detail
Die genauen technischen Daten sind für die erfolgreiche Integration in Ihr Design unerlässlich. Der GS 14P IC-Sockel ist für eine kontinuierliche Strombelastbarkeit ausgelegt, die für die meisten 14-poligen ICs typischerweise im Bereich von einigen hundert Milliampere bis zu wenigen Ampere liegt. Der Isolationswiderstand von über 1000 MΩ bei 500 V DC stellt sicher, dass keine unerwünschten Leckströme zwischen den Pins oder zur Leiterplatte fließen. Die Einsteckkraft pro Pin, oft im Bereich von 2 bis 4 Newton, garantiert einen festen Sitz des ICs, während die Entriegelungskraft, üblicherweise zwischen 1 und 3 Newton, ein einfaches und sicheres Entfernen des integrierten Schaltkreises ermöglicht, ohne dass übermäßige Kraft aufgewendet werden muss.
Häufig gestellte Fragen zu GS 14P – IC-Sockel, 14-polig, superflach, gedreht, vergoldet
Was bedeutet „superflach“ bei diesem IC-Sockel?
Superflach bezieht sich auf die geringe Bauhöhe des Sockels auf der Leiterplatte. Dies ist vorteilhaft für Anwendungen, bei denen der Bauraum begrenzt ist, wie z.B. in flachen Gehäusen oder bei der Stapelung von Platinen.
Warum sind die Kontakte „gedreht“ und nicht gestanzt?
Gedrehte Kontakte werden aus einem massiven Draht gefertigt und präzise gedreht. Dies führt zu einer höheren mechanischen Stabilität, einer besseren Oberflächengüte und einem geringeren Übergangswiderstand im Vergleich zu gestanzten Kontakten. Sie sind robuster und bieten eine zuverlässigere Verbindung.
Welche Vorteile bietet die Vergoldung?
Die Vergoldung, typischerweise 24k Gold, bietet eine hervorragende Korrosionsbeständigkeit, minimiert den Übergangswiderstand für eine optimale Signalintegrität und verhindert die Oxidation der Kontakte, was die Lebensdauer des Sockels verlängert.
Ist dieser IC-Sockel für bleifreie Lötverfahren geeignet?
Ja, der GS 14P IC-Sockel ist in der Regel für sowohl bleifreie als auch bleihaltige Lötverfahren konzipiert. Die verwendeten Materialien, insbesondere der Hochtemperatur-Kunststoff, halten den höheren Temperaturen beim bleifreien Löten stand.
Wie wird der Sockel auf der Leiterplatte befestigt?
Der Sockel wird durch das Einlöten seiner Pins auf der Leiterplatte befestigt. Die Pins sind so konzipiert, dass sie eine sichere und dauerhafte Verbindung mit den Lötpads auf der Platine eingehen.
Ist der Sockel für den Einsatz unter extremen Temperaturen geeignet?
Ja, die für diesen Sockel verwendeten Hochtemperatur-Kunststoffe (wie PBT oder LCP) ermöglichen einen Betrieb in einem weiten Temperaturbereich, typischerweise von -40°C bis +125°C, was ihn für anspruchsvolle Umgebungen geeignet macht.
Können die Kontakte leicht beschädigt werden?
Dank der robusten Konstruktion, insbesondere der gedrehten Kontakte und der stabilen Gehäusematerialien, ist der GS 14P IC-Sockel resistent gegen typische mechanische Belastungen bei der Montage und im Betrieb. Die Gefahr einer Beschädigung ist gering, wenn die Montage gemäß den Best Practices erfolgt.
