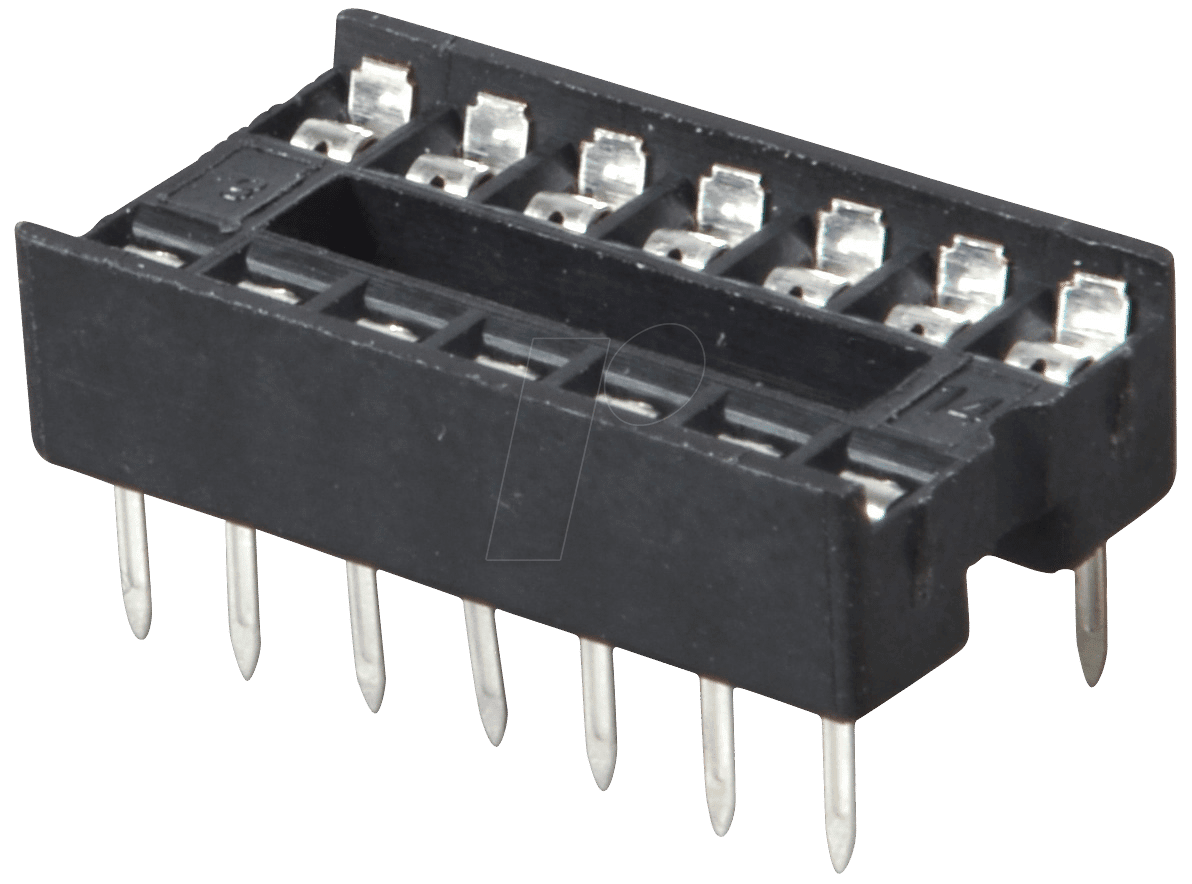

GS 14 – IC-Sockel, 14-polig, doppelter Federkontakt: Zuverlässige Verbindung für anspruchsvolle Elektronikprojekte
Sie suchen nach einer robusten und langlebigen Lösung für den sicheren Anschluss von integrierten Schaltkreisen (ICs) in Ihren elektronischen Geräten? Der GS 14 – IC-Sockel mit 14 Polen und doppeltem Federkontakt bietet eine herausragende Zuverlässigkeit für Entwickler, Ingenieure und fortgeschrittene Hobbyisten, die höchste Ansprüche an die Stabilität und Wartbarkeit ihrer Schaltungen stellen. Dieser Sockel minimiert das Risiko von Kontaktschwächen und ermöglicht einen einfachen Austausch von Bauteilen, was ihn zur idealen Wahl für Prototyping, Testaufbauten und die Fertigung von langlebigen Elektronikprodukten macht.
Herausragende Verbindungstechnologie für maximale Signalintegrität
Im Gegensatz zu einfachen Lötverbindungen oder minderwertigen Sockellösungen zeichnet sich der GS 14 durch seinen doppelten Federkontakt aus. Dieses innovative Design sorgt für eine gleichmäßigere und stabilere mechanische Verbindung zwischen den IC-Pins und den Kontakten des Sockels. Die doppelte Federung erhöht die Kontaktkraft und kompensiert geringfügige Unebenheiten der IC-Pins, was zu einer verbesserten elektrischen Leitfähigkeit und einer signifikanten Reduzierung von Übergangswiderständen führt. Diese Eigenschaft ist essenziell für Anwendungen, bei denen höchste Signalqualität und die Vermeidung von Datenverlusten oder Fehlfunktionen oberste Priorität haben. Die präzise Fertigung des Sockels gewährleistet eine exakte Ausrichtung der 14 Pole, was eine problemlose Bestückung ermöglicht und die Gefahr von Beschädigungen am IC oder Sockel während der Montage minimiert.
Konstruktionsmerkmale und Materialqualität
Der GS 14 – IC-Sockel ist speziell dafür konzipiert, den Anforderungen moderner Elektronik gerecht zu werden. Die Konstruktion mit 14 präzise positionierten Kontakten ermöglicht die Aufnahme von gängigen Dual-In-line Package (DIP) ICs. Der Kernvorteil liegt in der doppelt gefederten Kontaktierung, die eine dauerhaft sichere Verbindung gewährleistet, selbst unter Einfluss von Vibrationen oder thermischen Zyklen. Die verwendeten Materialien sind sorgfältig ausgewählt, um sowohl elektrische Leistungsfähigkeit als auch mechanische Robustheit zu garantieren. Die Leiterbahnen innerhalb des Sockels sind auf minimale Induktivität und Kapazität optimiert, was insbesondere bei Hochfrequenzanwendungen von Bedeutung ist.
Anwendungsbereiche und Vorteile
Der GS 14 IC-Sockel ist eine unverzichtbare Komponente für eine Vielzahl von Einsatzzwecken:
- Prototyping und Entwicklung: Ermöglicht schnellen und einfachen Austausch von ICs während der Entwurfsphase, spart Zeit und Kosten für Lötarbeiten und reduziert das Risiko von Beschädigungen empfindlicher Bauteile.
- Testaufbauten und Messungen: Bietet eine zuverlässige und wiederholbare Schnittstelle für automatisierte Testsysteme und manuelle Messungen, was die Genauigkeit und Reproduzierbarkeit von Testergebnissen erhöht.
- Reparatur und Wartung: Erleichtert den Austausch defekter ICs in bestehenden Geräten, ohne dass aufwendige Löt- und Entlötprozesse erforderlich sind.
- Industrielle Elektronik: Die hohe Zuverlässigkeit und Langlebigkeit machen den Sockel geeignet für den Einsatz in industriellen Steuerungen, Messgeräten und Automatisierungssystemen, wo Ausfallzeiten minimiert werden müssen.
- Ausbildung und Lehre: Ideal für schulische und universitäre Projekte, um Studierenden und Auszubildenden den Umgang mit elektronischen Bauteilen und Schaltungen zu vermitteln.
Technische Spezifikationen im Überblick
Die folgende Tabelle fasst die wesentlichen Merkmale des GS 14 – IC-Sockels zusammen:
| Merkmal | Spezifikation |
|---|---|
| Anzahl der Pole | 14 |
| Kontaktart | Doppelter Federkontakt |
| Gehäusematerial | Hochtemperatur-Kunststoff, entflammhemmend nach UL94-V0 Standard |
| Kontaktmaterial | Vergoldetes Kupferlegierung (für exzellente Leitfähigkeit und Korrosionsbeständigkeit) |
| Montageart | Through-Hole (Durchsteckmontage) |
| Pin-Rastermaß | Standard 2.54 mm (0.1 Zoll) |
| Betriebstemperaturbereich | -40°C bis +125°C |
| Isolationswiderstand | > 1000 MΩ bei 500 V DC |
| Belastbarkeit pro Kontakt (typisch) | 2 Ampere (abhängig von IC-Pin-Typ und Anwendungsbedingungen) |
| Anzahl der Lötpunkte pro Pin | 2 (für erhöhte Stabilität und elektrische Verbindung) |
Optimale Kontaktierung für jeden IC-Pin
Der doppelte Federkontaktmechanismus des GS 14 IC-Sockels ist ein entscheidendes Unterscheidungsmerkmal. Bei jedem einzelnen der 14 Pole sorgen zwei federnde Elemente für einen sicheren und druckvollen Kontakt mit dem IC-Pin. Dies minimiert nicht nur das Risiko von Wackelkontakten, sondern stellt auch sicher, dass die elektrische Verbindung auch bei leichten mechanischen Belastungen oder Vibrationen stabil bleibt. Diese doppelte Sicherung ist besonders wertvoll in Umgebungen, in denen die Elektronik potenziellen Stößen oder Erschütterungen ausgesetzt ist. Die interne Struktur des Sockels ist so gestaltet, dass die Kontaktkraft gleichmäßig verteilt wird, was die Lebensdauer sowohl des Sockels als auch des angeschlossenen ICs verlängert.
Materialien und Verarbeitung – Ein Garant für Langlebigkeit
Die Auswahl der Materialien für den GS 14 IC-Sockel unterstreicht unseren Anspruch an Qualität und Zuverlässigkeit. Das Gehäuse besteht aus einem hochwertigen, thermisch stabilen und flammhemmenden Kunststoff. Diese Eigenschaften sind entscheidend für die Sicherheit und Langlebigkeit elektronischer Komponenten, insbesondere in Anwendungen, die strengen Sicherheitsnormen unterliegen. Die Kontakte selbst sind aus einer robusten Kupferlegierung gefertigt und sorgfältig vergoldet. Diese Vergoldung bietet nicht nur eine hervorragende elektrische Leitfähigkeit, sondern schützt auch effektiv vor Korrosion und Oxidation. Dies gewährleistet, dass der Sockel auch nach langer Zeit und unter verschiedenen Umgebungsbedingungen eine optimale elektrische Verbindung aufrechterhält. Die Präzision bei der Fertigung des Pin-Rasters (2.54 mm) garantiert eine problemlose Bestückung mit einer Vielzahl von Standard-DIP-ICs.
Einfache Installation und Handhabung
Die Durchsteckmontage (Through-Hole) des GS 14 IC-Sockels ist ein weiterer Vorteil für Elektronikentwickler und Techniker. Die Pins des Sockels werden einfach durch die entsprechenden Löcher auf der Leiterplatte geführt und anschließend von der Unterseite verlötet. Dies ist eine etablierte und zuverlässige Methode, die auch von weniger erfahrenen Anwendern leicht beherrscht wird. Die klare Markierung der Polung (sofern vorhanden und relevant für die spezifische Anwendung, was hier nicht explizit genannt wird, aber eine typische Eigenschaft von Sockeln ist) erleichtert die korrekte Platzierung des ICs und verhindert Fehlbestückungen.
FAQ – Häufig gestellte Fragen zu GS 14 – IC-Sockel, 14-polig, doppelter Federkontakt
Was ist der Hauptvorteil des doppelten Federkontakts im Vergleich zu einem einfachen Kontakt?
Der doppelte Federkontakt bietet eine erhöhte Kontaktkraft und Stabilität. Dies minimiert das Risiko von Wackelkontakten, verbessert die elektrische Leitfähigkeit und gewährleistet eine zuverlässigere Verbindung, insbesondere in Umgebungen mit Vibrationen oder Temperaturschwankungen. Er reduziert den Verschleiß am IC-Pin und am Sockel.
Für welche Art von integrierten Schaltkreisen ist dieser Sockel geeignet?
Der GS 14 – IC-Sockel ist speziell für integrierte Schaltkreise im Dual-In-line Package (DIP) mit 14 Pins konzipiert. Das standardmäßige Pin-Rastermaß von 2.54 mm (0.1 Zoll) ermöglicht die Kompatibilität mit einer breiten Palette von DIP-ICs.
Ist der Sockel für Hochfrequenzanwendungen geeignet?
Ja, die sorgfältige Materialauswahl und die optimierte interne Konstruktion zur Minimierung von Induktivität und Kapazität machen den GS 14 IC-Sockel auch für viele Hochfrequenzanwendungen geeignet. Die verbesserte Signalintegrität durch den doppelten Federkontakt ist hierbei ein signifikanter Vorteil.
Welche Garantie gibt es auf die Langlebigkeit der Kontakte?
Die vergoldeten Kupferlegierungskontakte und das robuste Gehäusematerial sind auf eine hohe Anzahl von Einsteckzyklen und eine lange Lebensdauer ausgelegt. Die genaue Anzahl der Zyklen hängt von den spezifischen Anwendungsbedingungen ab, aber der Sockel ist für den professionellen und dauerhaften Einsatz konzipiert.
Wie wird der Sockel auf der Leiterplatte montiert?
Der GS 14 IC-Sockel wird mittels Durchsteckmontage (Through-Hole) auf der Leiterplatte installiert. Die Pins des Sockels werden durch die Bohrlöcher auf der Platine geführt und von der Rückseite verlötet.
Kann ich den IC bei Bedarf einfach austauschen, wenn er im Sockel steckt?
Ja, das ist einer der Hauptvorteile der Verwendung von IC-Sockeln. Der GS 14 ermöglicht einen einfachen und werkzeuglosen Austausch von ICs, was ihn ideal für Prototyping, Tests und Wartungsarbeiten macht. Der doppelte Federkontakt stellt sicher, dass der IC auch im eingebauten Zustand sicher gehalten wird.
Ist der verwendete Kunststoff sicher für den Einsatz in verschiedenen Umgebungen?
Das Gehäusematerial ist hochtemperaturstabil und nach dem UL94-V0 Standard als flammhemmend klassifiziert. Dies bietet ein hohes Maß an Sicherheit und ist für den Einsatz in einer Vielzahl von Umgebungen geeignet, auch dort, wo Brandschutzvorschriften eine Rolle spielen.
