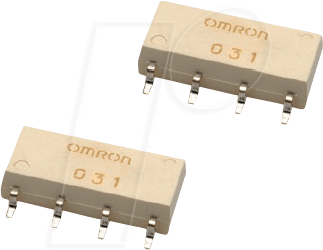

Präzision und Zuverlässigkeit für Ihre Schaltanwendungen: Das G3VM-352J MOSFET-Relais
Sie suchen nach einer robusten und effizienten Lösung für Ihre elektronischen Schaltungen, die Präzision und Zuverlässigkeit auf höchstem Niveau garantiert? Das G3VM-352J MOSFET-Relais mit DPST-NO Kontaktkonfiguration ist die ideale Wahl für Ingenieure, Entwickler und Automatisierungsexperten, die anspruchsvolle Schaltungen entwerfen, bei denen herkömmliche mechanische Relais an ihre Grenzen stoßen. Dieses hochentwickelte Halbleiterrelais löst das Problem von Verschleiß, Kontaktprellen und geringer Schaltgeschwindigkeit, indem es eine berührungslose und verschleißfreie Schaltfunktion bietet.
Warum das G3VM-352J MOSFET-Relais Ihre Standardlösungen übertrifft
Das G3VM-352J MOSFET-Relais von Omron setzt neue Maßstäbe in puncto Leistung und Langlebigkeit. Im Gegensatz zu elektromechanischen Relais, die physischen Kontaktpunkten unterliegen, die verschleißen und zu Fehlfunktionen führen können, nutzt das G3VM-352J die Halbleitertechnologie von MOSFETs. Dies resultiert in einer nahezu unbegrenzten Lebensdauer, da keine mechanischen Teile bewegt werden. Die Schaltgeschwindigkeiten sind um Größenordnungen schneller als bei herkömmlichen Relais, was für Anwendungen mit hohen Frequenzen oder Echtzeitanforderungen unerlässlich ist. Des Weiteren bietet es eine überlegene Isolation zwischen Steuer- und Lastkreis, minimiertes Rauschen und eine deutlich geringere Leistungsaufnahme im angesteuerten Zustand, was es zur überlegenen Wahl für moderne Elektronikdesigns macht.
Technische Exzellenz und Leistungsmerkmale des G3VM-352J
Das G3VM-352J ist ein hochentwickeltes Relais, das speziell für anspruchsvolle industrielle und kommerzielle Anwendungen konzipiert wurde. Seine Kernkomponente, ein doppelt ausgelegter Single-Pole Double-Throw (DPST) Schließer (Normally Open, NO) MOSFET, ermöglicht eine präzise und zuverlässige Schaltung von Lasten.
- Hohe Spannungsfestigkeit: Mit einer maximalen Sperrspannung von 350 V ist dieses Relais in der Lage, auch höhere Spannungen sicher zu schalten und zu isolieren. Dies eröffnet Anwendungsbereiche, in denen herkömmliche Relais schnell an ihre Grenzen stoßen würden.
- Präzise Strombelastbarkeit: Die Nennstrombelastbarkeit von 0,11 A ermöglicht das Schalten von Signal- oder kleineren Lastströmen mit höchster Genauigkeit. Dies ist entscheidend für empfindliche elektronische Komponenten und Messsysteme.
- Geringer Durchgangswiderstand: Ein typischer Durchgangswiderstand von 35 Ohm (Ron) sorgt für minimale Verluste und eine geringe Erwärmung bei der Stromdurchleitung. Dies trägt zur Effizienz und Langlebigkeit der gesamten Schaltung bei.
- Kompakte Bauform (SO-8 Gehäuse): Das SO-8 Gehäuse (Small Outline Package) ermöglicht eine platzsparende Integration auf Leiterplatten (PCBs). Diese Miniaturisierung ist essentiell für die Entwicklung kompakter und hochintegrierter elektronischer Geräte.
- Schnelle Schaltzeiten: MOSFET-Relais bieten typischerweise extrem kurze Schaltzeiten, sowohl beim Einschalten als auch beim Ausschalten. Dies ist vorteilhaft für Applikationen, die schnelle Signalverarbeitung oder hohe Schaltfrequenzen erfordern.
- Kein mechanischer Verschleiß: Da es sich um ein Halbleiterrelais handelt, entfällt jeglicher mechanische Verschleiß, was zu einer praktisch unbegrenzten Lebensdauer und hoher Zuverlässigkeit über lange Betriebszeiten führt.
- Geringe Steuereingangsimpedanz: Die Steuerung des MOSFETs erfordert nur geringe Ströme, was eine einfache Ansteuerung durch Mikrocontroller oder Logikschaltungen ermöglicht.
- Hohe Isolation: Bietet eine exzellente galvanische Trennung zwischen Steuer- und Lastkreis, was zur Sicherheit und Stabilität des Gesamtsystems beiträgt.
Anwendungsbereiche und Einsatzmöglichkeiten
Das G3VM-352J MOSFET-Relais eignet sich hervorragend für eine Vielzahl von anspruchsvollen Anwendungen, bei denen Zuverlässigkeit und Präzision im Vordergrund stehen:
- Industrielle Automatisierung: Steuerung von Signalwegen, Sensorik, kleine Aktuatoren in Fertigungsanlagen und Prozesskontrollsystemen.
- Telekommunikation: Relaisfunktionen in Vermittlungsstellen, Signalmanagement in Netzwerkinfrastrukturen.
- Medizintechnik: Schaltvorgänge in Diagnosegeräten, Überwachungssystemen und medizinischen Instrumenten, wo höchste Zuverlässigkeit und Hygiene gefragt sind.
- Test- und Messgeräte: Präzises Schalten von Messsignalen, Multiplexer-Anwendungen, Umschaltung von Messbereichen.
- Konsumelektronik: In fortgeschrittenen Geräten für Signalrouting oder Leistungssteuerung, wo Platz und Energieeffizienz kritisch sind.
- Geräte für erneuerbare Energien: Schaltsysteme in kleineren Energieerzeugungseinheiten oder Überwachungssystemen.
Detaillierte Produktspezifikationen im Überblick
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | G3VM-352J |
| Relais-Typ | MOSFET-Relais |
| Kontaktkonfiguration | DPST-NO (Double Pole Single Throw – Normally Open) |
| Maximale Sperrspannung (VDSS) | 350 V |
| Dauerstrombelastbarkeit (IF) | 0,11 A |
| Typischer Durchgangswiderstand (Ron) | 35 Ω |
| Gehäuseform | SO-8 (Small Outline Package) |
| Schaltgeschwindigkeit (typisch) | Sehr hoch (Nanosekunden-Bereich, im Vergleich zu Millisekunden bei mechanischen Relais) |
| Betriebstemperaturbereich | Typischerweise -40°C bis +85°C (abhängig von Herstellerangaben und Umgebungsbedingungen) |
| Steuerspannungsbereich | Geeignet für Low-Voltage-Logikpegel (z.B. 3,3V oder 5V, genaue Spezifikation im Datenblatt zu finden) |
| Lebensdauer | Extrem hoch, praktisch unbegrenzt bei Einhaltung der Spezifikationen, da keine mechanischen Komponenten |
| Anwendungen | Signal- und Lastschaltung in industrieller Automatisierung, Telekommunikation, Messtechnik, Medizintechnik |
FAQ – Häufig gestellte Fragen zu G3VM-352J – MOSFET-Relais, DPST-NO, 350 V, 0,11 A, 35 R, SO-8
Was ist der Hauptvorteil eines MOSFET-Relais gegenüber einem mechanischen Relais?
Der Hauptvorteil liegt in der Abwesenheit mechanischer Bauteile. Dies führt zu einer praktisch unbegrenzten Lebensdauer, da kein Verschleiß auftritt. Zudem sind MOSFET-Relais deutlich schneller in der Schaltgeschwindigkeit, erzeugen keine mechanischen Geräusche und sind resistenter gegen Vibrationen und Stöße, was sie für hochzuverlässige und langlebige Anwendungen prädestiniert.
Kann das G3VM-352J auch höhere Ströme schalten, als die angegebene Nennbelastbarkeit?
Es wird dringend empfohlen, die Nennstrombelastbarkeit von 0,11 A strikt einzuhalten. Das Überschreiten dieser Grenze kann zu Überhitzung, erhöhten Durchgangswiderständen und im schlimmsten Fall zu einem Defekt des MOSFETs führen. Für höhere Stromanforderungen sollten Sie MOSFET-Relais mit entsprechend höheren Stromspezifikationen in Betracht ziehen.
Wie wird das G3VM-352J angesteuert?
Das G3VM-352J wird typischerweise durch eine niedrige Gleichspannung, wie sie von Mikrocontrollern oder Logikschaltungen bereitgestellt wird, angesteuert. Die genauen Steuerspannungsbereiche und der benötigte Steuerstrom sind im offiziellen Datenblatt des Herstellers zu finden und hängen von der spezifischen Variante und der benötigten Schalthysterese ab.
Welche Art von Lasten kann mit dem G3VM-352J geschaltet werden?
Das G3VM-352J ist für das Schalten von Gleichstrom- (DC) und Wechselstromlasten (AC) geeignet, solange die Spannung und der Strom innerhalb der spezifizierten Grenzen liegen. Es eignet sich besonders gut für das Schalten von Signalleitungen, Sensorausgängen, kleinen Spulen oder LEDs. Bei induktiven Lasten ist es ratsam, zusätzliche Schutzschaltungen wie Freilaufdioden zu verwenden, um Spannungsspitzen zu minimieren.
Ist das G3VM-352J für den Einsatz in rauen Umgebungen geeignet?
Dank seiner Halbleitertechnologie und dem robusten SO-8 Gehäuse bietet das G3VM-352J eine gute Widerstandsfähigkeit gegenüber Vibrationen und Stößen. Die Eignung für extreme Temperaturen und Umgebungsbedingungen (z.B. Feuchtigkeit, aggressive Chemikalien) hängt vom spezifischen Betriebstemperaturbereich und der Gehäuseabdichtung ab. Es ist ratsam, die detaillierten Spezifikationen im Datenblatt zu prüfen und gegebenenfalls zusätzliche Schutzmaßnahmen zu ergreifen.
Was bedeutet DPST-NO bei diesem MOSFET-Relais?
DPST steht für „Double Pole Single Throw“, was bedeutet, dass das Relais zwei unabhängige Schaltpfade („Pole“) hat, die jeweils einen einzelnen Kontakt („Throw“) besitzen. NO steht für „Normally Open“, also „Schließer“. Das bedeutet, dass jeder der beiden Kontakte im Ruhezustand offen ist und erst geschlossen wird, wenn das Relais angesteuert wird. Es handelt sich also um zwei unabhängig voneinander schaltende Schließerkontakte, die in einem Gehäuse vereint sind.
Wie unterscheidet sich der Durchgangswiderstand (Ron) von einem mechanischen Kontakt?
Der typische Durchgangswiderstand von 35 Ohm ist für ein MOSFET-Relais relativ hoch und vergleichbar oder höher als der eines mechanischen Kontakts unter Nennlast. Bei MOSFET-Relais ist dieser Widerstand jedoch nahezu konstant über die Lebensdauer und wird nicht durch Verschmutzung oder Abbrand beeinflusst. Für Anwendungen, die extrem niedrige Durchgangswiderstände erfordern, sind spezielle MOSFETs mit deutlich geringeren Ron-Werten verfügbar.
