Funktionsgeneratoren und Frequenzzähler: Präzision für Elektronikentwicklung und Labor
Entdecken Sie in unserem Sortiment Funktionsgeneratoren und Frequenzzähler, die für höchste Ansprüche in Forschung, Entwicklung und industriellen Anwendungen konzipiert sind. Ob Sie komplexe Prüfsignale erzeugen oder exakte Frequenzen messen müssen, unsere Auswahl bietet Ihnen die notwendige Präzision und Vielseitigkeit. Wir haben diese Kategorie speziell für Ingenieure, Techniker, Studenten und Hobbyisten zusammengestellt, die auf zuverlässige Messtechnik und Signalgenerierung angewiesen sind, um ihre Projekte erfolgreich umzusetzen und fundierte Entscheidungen zu treffen.
Worauf Sie beim Kauf eines Funktionsgenerators oder Frequenzzählers achten sollten
Die Auswahl des richtigen Funktionsgenerators oder Frequenzzählers hängt maßgeblich von Ihren spezifischen Anforderungen ab. Berücksichtigen Sie die folgenden Kernkriterien, um eine fundierte Entscheidung zu treffen:
- Frequenzbereich: Stellen Sie sicher, dass der Gerätetyp den für Ihre Anwendungen erforderlichen Frequenzbereich abdeckt. Für anspruchsvolle HF-Anwendungen (Hochfrequenz) sind spezielle Geräte mit erweiterten Frequenzbereichen notwendig.
- Signalformen: Prüfen Sie, welche Signalformen der Funktionsgenerator erzeugen kann (Sinus, Rechteck, Dreieck, Sägezahn, Puls, Arbitrary Waveforms). Besonders Arbitrary Waveform Generatoren (AWGs) bieten maximale Flexibilität durch frei definierbare Signalverläufe.
- Auflösung und Genauigkeit: Die Auflösung und absolute Genauigkeit der Frequenzerzeugung und -messung sind entscheidend für präzise Ergebnisse. Achten Sie auf die Spezifikationen im Datenblatt.
- Modulationsarten: Benötigen Sie Amplitude-, Frequenz- oder Phasenmodulation (AM, FM, PM)? Stellen Sie sicher, dass das Gerät die erforderlichen Modulationsmöglichkeiten bietet.
- Ausgangsimpedanz: Standardmäßig sind viele Geräte auf 50 Ohm ausgelegt. Prüfen Sie, ob Ihre Messaufbauten dies erfordern oder ob alternative Impedanzen (z.B. 600 Ohm) benötigt werden.
- Speicherfunktionen und Benutzeroberfläche: Wie einfach ist die Bedienung? Bietet das Gerät Speicherplätze für eigene Einstellungen oder Signalformen? Touchscreens und intuitive Menüführungen erhöhen die Benutzerfreundlichkeit.
- Anschlussmöglichkeiten: Achten Sie auf die Art der Anschlüsse (BNC, SMA etc.) und die Verfügbarkeit von Schnittstellen für die Fernsteuerung oder Datenerfassung (z.B. USB, Ethernet, GPIB).
- Messfunktionen des Frequenzzählers: Neben der reinen Frequenzmessung bieten einige Geräte zusätzliche Funktionen wie Periodenmessung, Impulsbreitenmessung oder Verhältnis- und Skalenfaktormessungen.
- Zertifizierungen und Normen: Für bestimmte Branchen können spezifische Normen (z.B. EMV-Normen) und Zertifizierungen (z.B. CE-Kennzeichnung) relevant sein, die die Konformität und Sicherheit des Gerätes gewährleisten.
- Herstellerreputation und Service: Renommierte Hersteller wie Keysight, Rohde & Schwarz, Tektronix, Siglent oder Rigol stehen oft für Qualität und Zuverlässigkeit. Informieren Sie sich auch über den angebotenen Service und Support.
Unterschiede und Einsatzgebiete von Funktionsgeneratoren und Frequenzzählern
Funktionsgeneratoren und Frequenzzähler sind beides essenzielle Werkzeuge in der Elektronik, unterscheiden sich jedoch in ihrer primären Funktion:

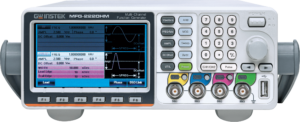

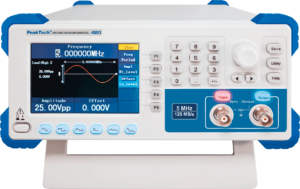

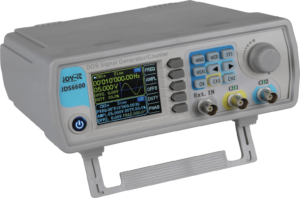

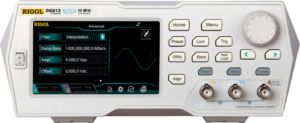

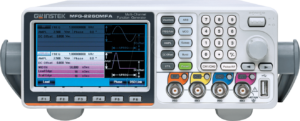

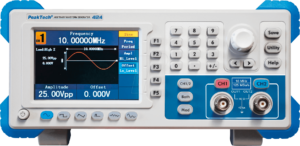

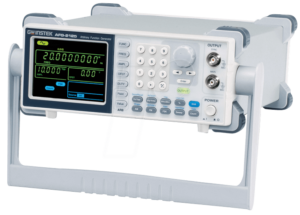

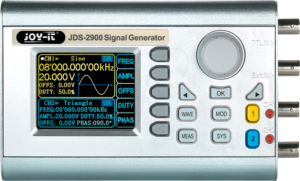

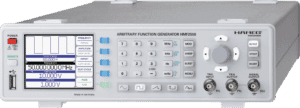

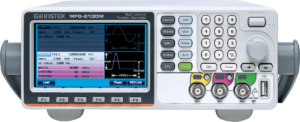

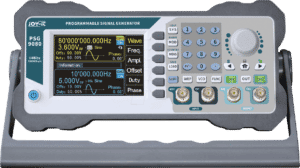

Funktionsgeneratoren: Signale erzeugen
Ein Funktionsgenerator ist ein elektronisches Testgerät, das verschiedene Arten von periodischen elektrischen Signalen synthetisiert. Diese Signale sind die Grundlage für Tests und die Charakterisierung elektronischer Schaltungen und Systeme. Je nach Modell können sie einfache Sinus- und Rechtecksignale bis hin zu komplexen, frei programmierbaren Signalformen (Arbitrary Waveforms) erzeugen. Sie sind unverzichtbar für:
- Schaltungstests: Überprüfung der Frequenzantwort, des Ansprechverhaltens und der Linearität von Verstärkern, Filtern und anderen Schaltungskomponenten.
- Komponentensimulation: Generierung von Signalen zur Emulation von Sensoren oder anderen Signalquellen.
- Systemintegration: Erzeugung von Testsignalen zur Verifikation der Interoperabilität verschiedener Systemkomponenten.
- Ausbildung und Forschung: Demonstration physikalischer Prinzipien und Experimente im Bereich Elektrotechnik und Physik.
Frequenzzähler: Frequenzen exakt messen
Ein Frequenzzähler ist ein Messinstrument, das die Frequenz eines periodischen elektrischen Signals mit hoher Präzision ermittelt. Er zählt die Anzahl der Perioden eines Signals innerhalb eines definierten Zeitintervalls. Moderne Frequenzzähler bieten oft auch Funktionen zur Messung der Periode, des Tastverhältnisses oder zur Analyse von Impulsabfolgen. Ihre Haupteinsatzgebiete sind:
- Kalibrierung: Überprüfung und Einstellung von Oszillatoren und anderen Frequenzreferenzen.
- Signalverifikation: Bestätigung der exakten Betriebsfrequenz von Transmittern, Oszillatoren und anderen elektronischen Schaltungen.
- Spektrumanalyse (in Verbindung mit anderen Geräten): Unterstützung bei der Charakterisierung von Spektren, insbesondere bei der präzisen Bestimmung von Einzelfrequenzen.
- Funktechnik: Messung von Sendefrequenzen in Kommunikationssystemen.
- Service und Reparatur: Diagnose von Fehlern, die auf Frequenzabweichungen zurückzuführen sind.
Technische Spezifikationen im Vergleich: Funktionsgenerator vs. Frequenzzähler
| Merkmal | Funktionsgenerator | Frequenzzähler |
|---|---|---|
| Primäre Funktion | Erzeugung von elektrischen Signalen | Messung von Frequenzen |
| Signalformen (typisch) | Sinus, Rechteck, Dreieck, Puls, Sägezahn, Arbitrary Waveforms | Erzeugt keine Signale; analysiert eingehende Signale |
| Frequenzbereich (typisch) | Von mHz bis zu mehreren GHz, je nach Modell (z.B. 10 Hz – 100 MHz für Standardmodelle, bis zu 20 GHz oder mehr für Arbitrary Waveform Generatoren) | Von Hz bis zu mehreren hundert GHz (abhängig von der Sensitivität und den eingebauten Vorteilern) |
| Signalqualität | Harmonische Verzerrung (THD) für Sinus, Anstiegs-/Abfallzeiten für Rechtecksignale | Genauigkeit (typisch 10-6 bis 10-12), Auflösung (Anzahl der Ziffern) |
| Modulationsmöglichkeiten | AM, FM, PM, Sweep (Frequenz-, Amplitude-, Phase-Sweep) | Fokus liegt auf Messung; keine Modulation |
| Arbitrary Waveform Generation (AWG) | Verfügbar bei höherwertigen Modellen für komplexe, benutzerdefinierte Signale | Nicht relevant für AWG-Funktionalität |
| Anschluss (typisch) | BNC, SMA | BNC, SMA (oft mit spezifischen Eingangsempfindlichkeiten) |
| Anwendungsbeispiel | Prüfung eines Audioverstärkers mit Sinussignalen | Messung der Sendefrequenz eines Funkmoduls |
Fortschrittliche Technologien und Branchenstandards
Die Entwicklung von Funktionsgeneratoren und Frequenzzählern schreitet stetig voran. Moderne Geräte integrieren immer leistungsfähigere Digital-Analog-Wandler (DACs) und Analog-Digital-Wandler (ADCs), um höhere Bandbreiten, schnellere Abtastraten und präzisere Signalformen zu ermöglichen. Die Entwicklung von Arbitrary Waveform Generatoren (AWGs) mit integrierten Speicherfunktionen erlaubt das Erzeugen nahezu jeder denkbare Signalform, was für die Simulation komplexer Umgebungen und die Prüfung nicht-linearer Systeme unerlässlich ist. Dies ist besonders relevant in Bereichen wie der drahtlosen Kommunikation, der Automobilindustrie und der Medizintechnik, wo spezifische Testsignale für die Verifikation von Standards wie 5G, Automotive Ethernet oder medizinischen Geräten benötigt werden.
Im Bereich der Frequenzzähler werden zunehmend Technologien wie die Phasenschleifenregelung (Phase-Locked Loop, PLL) und hochpräzise Referenzoszillatoren (z.B. temperaturkompensierte Oszillatoren – TCXO oder kristallgetriebene Oszillatoren – OCXO) eingesetzt, um die Messgenauigkeit und Stabilität über lange Zeiträume zu gewährleisten. Die Integration von Schnittstellen nach Industriestandards wie USBTMC (USB Test & Measurement Class) oder Ethernet mit LXI (LAN eXtensions for Instrumentation) ermöglicht eine nahtlose Einbindung in automatisierte Prüfsysteme und Labore. Diese Konnektivität ist entscheidend für effiziente Entwicklungs- und Produktionsprozesse, bei denen eine hohe Durchsatzrate und datenintegrität gefordert sind. Die Berücksichtigung von Richtlinien wie der EMV-Richtlinie (elektromagnetische Verträglichkeit) ist bei der Entwicklung und Auswahl von Messgeräten ebenso von Bedeutung, um die Störungsempfindlichkeit und -abstrahlung zu minimieren.
FAQ – Häufig gestellte Fragen zu Funktionsgenerator / Frequenzzähler
Was ist der Hauptunterschied zwischen einem Funktionsgenerator und einem Oszilloskop?
Ein Funktionsgenerator ist dazu da, Signale zu erzeugen, während ein Oszilloskop dazu dient, Signale zu messen und grafisch darzustellen. Sie sind oft komplementäre Werkzeuge im Labor: Der Funktionsgenerator liefert das Signal, das Oszilloskop zeigt, wie die Schaltung auf dieses Signal reagiert.
Benötige ich einen Frequenzzähler, wenn ich bereits ein Oszilloskop mit Frequenzanzeige besitze?
Oszilloskop-Frequenzanzeigen sind oft praktisch für schnelle Überprüfungen, aber sie erreichen selten die Präzision und Auflösung dedizierter Frequenzzähler. Für Anwendungen, bei denen es auf exakte Frequenzen ankommt (z.B. Kalibrierung, HF-Anwendungen), ist ein separater Frequenzzähler unerlässlich.
Was bedeutet „Arbitrary Waveform Generator“ (AWG)?
Ein AWG ist eine spezielle Art von Funktionsgenerator, die es Ihnen erlaubt, nahezu beliebige, benutzerdefinierte Signalformen zu erstellen und zu erzeugen. Dies geschieht meist durch das Hochladen von Datenpunkten, die dann vom Gerät in eine kontinuierliche Signalform umgewandelt werden. Dies ist nützlich für die Simulation spezifischer Signale oder das Testen von Schaltungen unter realistischen Bedingungen.
Welche Genauigkeit ist für die meisten Elektronikprojekte ausreichend?
Die erforderliche Genauigkeit variiert stark. Für einfache Hobbyprojekte reichen oft Standardgeräte. Für professionelle Entwicklungen, insbesondere im Bereich der HF-Technik oder bei der Kalibrierung von Präzisionsinstrumenten, sind jedoch hochgenaue Geräte mit einer Genauigkeit von 10-7 oder besser notwendig.
Wie wähle ich die richtige Ausgangsimpedanz für meinen Funktionsgenerator?
Die meisten elektronischen Testgeräte und viele Schaltungen sind für eine Lastimpedanz von 50 Ohm ausgelegt. Wenn Sie Schaltungen testen, die explizit für eine andere Impedanz (z.B. 600 Ohm für Audioanwendungen oder hochohmige Eingangsimpedanzen) ausgelegt sind, müssen Sie dies bei der Auswahl Ihres Generators und bei der Anpassung des Testaufbaus berücksichtigen.
Sind ältere gebrauchte Geräte noch empfehlenswert?
Gebrauchte Geräte von renommierten Herstellern wie Keysight, Rohde & Schwarz oder Tektronix können durchaus eine kostengünstige Option sein, insbesondere wenn sie in gutem Zustand sind und die benötigten Spezifikationen erfüllen. Allerdings sollte man sich bewusst sein, dass ältere Geräte möglicherweise nicht die neuesten Schnittstellen, geringere Bandbreiten oder schlechtere Signalqualität aufweisen als aktuelle Modelle und die Kalibrierung kritisch sein kann.
Welche Rolle spielen ökologische Aspekte bei der Auswahl?
Beim Kauf von elektronischen Geräten gewinnen Nachhaltigkeit und Energieeffizienz an Bedeutung. Achten Sie auf Geräte, die energieeffizient konzipiert sind, die RoHS-Richtlinie (Restriction of Hazardous Substances) erfüllen und eine lange Lebensdauer aufweisen. Hersteller, die Wert auf verantwortungsvolle Produktion und Recycling legen, sind ebenfalls eine gute Wahl.
