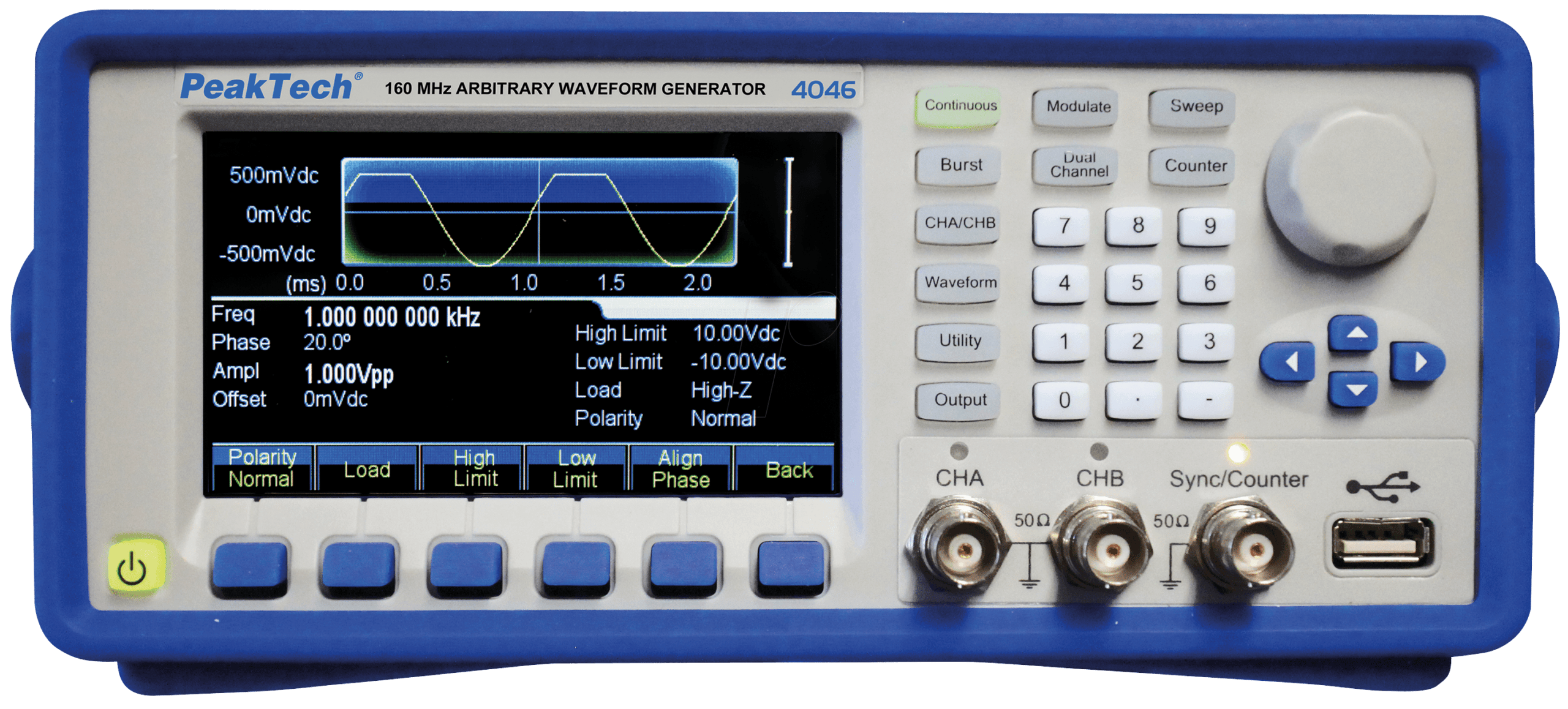

PEAKTECH 4046 – Der Präzisionsfunktionsgenerator für anspruchsvolle Anwendungen
Der PEAKTECH 4046 Funktionsgenerator ist die ideale Lösung für Ingenieure, Techniker und Forscher, die höchste Präzision und Flexibilität bei der Signalgenerierung benötigen. Wenn Sie komplexe Testaufbauten realisieren, anspruchsvolle Schaltungen entwickeln oder fundierte Messungen durchführen müssen, bietet Ihnen dieser Arbiträr-Funktionsgenerator eine überlegene Plattform, die Standard-Signalgeneratoren weit übertrifft.
Überlegene Signalgenerierung mit Arbiträr-Funktionen
Im Gegensatz zu herkömmlichen Funktionsgeneratoren, die auf vordefinierte Wellenformen wie Sinus, Rechteck, Dreieck und Sägezahn beschränkt sind, eröffnet der PEAKTECH 4046 mit seiner Arbiträr-Funktionalität ein neues Spektrum an Möglichkeiten. Sie sind nicht länger an Standardformen gebunden, sondern können eigene, beliebige Wellenformen mit hoher Auflösung und Genauigkeit erstellen, speichern und abspielen. Dies ist entscheidend, wenn Sie spezifische, nicht-standardmäßige Signale für anspruchsvolle Tests und Simulationen benötigen. Die Fähigkeit, praktisch jede erdenkliche Signalform zu generieren, macht den PEAKTECH 4046 zu einem unverzichtbaren Werkzeug in Forschung, Entwicklung und fortgeschrittenen Prüfprozessen.
Herausragende Leistungsmerkmale und technische Spezifikationen
Der PEAKTECH 4046 zeichnet sich durch einen beeindruckenden Frequenzbereich von 1 µHz bis 160 MHz aus. Diese Bandbreite ermöglicht die Erzeugung von Signalen über ein extrem weites Spektrum, von sehr niederfrequenten Schwingungen bis hin zu hochfrequenten Prüfsignalen. Die Arbiträr-Funktionen erlauben die Erstellung komplexer Wellenformen mit einer Abtastrate, die eine hohe Detailtreue und Genauigkeit sicherstellt. Die vertikale Auflösung von 14 Bit gewährleistet eine präzise Amplitudensteuerung und eine detailgetreue Darstellung der generierten Signale. Mit bis zu 16.000 Punkten pro Arbiträr-Wellenform können Sie komplexe Zeitverläufe exakt abbilden.
Innovative Anwendungsbereiche und Vorteile
- Maximale Flexibilität: Generieren Sie nicht nur Standardwellenformen, sondern auch individuelle Signalformen, die exakt auf Ihre spezifischen Testanforderungen zugeschnitten sind.
- Hohe Präzision: Der breite Frequenzbereich von 1 µHz bis 160 MHz und die hohe vertikale Auflösung von 14 Bit garantieren exakte und reproduzierbare Ergebnisse.
- Umfassende Wellenform-Bibliothek: Neben Standardfunktionen bietet der PEAKTECH 4046 eine Vielzahl vordefinierter Musterformen, die Ihre Arbeit beschleunigen.
- Intuitive Bedienung: Das klare und übersichtliche Display sowie die logisch angeordneten Bedienelemente ermöglichen eine einfache und effiziente Handhabung, auch bei komplexen Einstellungen.
- Robuste Bauweise: Gefertigt für den professionellen Einsatz, gewährleistet das Gehäuse und die hochwertige Verarbeitung Langlebigkeit und Zuverlässigkeit im Laboralltag.
- Vielseitige Konnektivität: Dank verschiedener Ausgangsschnittstellen und der Möglichkeit zur externen Triggerung lässt sich der Funktionsgenerator nahtlos in bestehende Testsysteme integrieren.
Detaillierte technische Spezifikationen im Überblick
| Kategorie | Merkmal | Beschreibung |
|---|---|---|
| Signalgenerierung | Funktionsgenerierung | Arbiträr, Sinus, Rechteck, Puls, Rauschen, DC |
| Frequenzbereich | Hauptausgang | 1 µHz bis 160 MHz |
| Arbiträr-Funktionen | Abtastrate | Bis zu 500 MSa/s |
| Arbiträr-Funktionen | Vertikale Auflösung | 14 Bit |
| Arbiträr-Funktionen | Speicherpunkte | Bis zu 16.000 Punkte pro Wellenform |
| Ausgangssignale | Amplitude | 1 mVpp bis 10 Vpp (offenes Ende) |
| Ausgangssignale | Ausgangsimpedanz | 50 Ω |
| Modulationsarten | AM, FM, PM, FSK, Sweep, Burst | Umfangreiche integrierte Modulationsfunktionen |
| Schnittstellen | USB, LAN | Zur Fernsteuerung und Datenübertragung |
| Display | Typ | TFT-Farbdisplay |
| Stromversorgung | Netzspannung | 100 V – 240 V AC, 50/60 Hz |
| Abmessungen (B x H x T) | Gerät | Ca. 270 x 105 x 350 mm |
| Gewicht | Gerät | Ca. 3,5 kg |
Erweiterte Funktionalitäten für anspruchsvolle Prüfaufgaben
Der PEAKTECH 4046 ist mehr als nur ein Signalgenerator; er ist ein leistungsstarkes Werkzeug, das Ihre Prüf- und Entwicklungsprozesse revolutioniert. Die Möglichkeit, beliebige Wellenformen zu erstellen, ist besonders wertvoll in Bereichen wie der Charakterisierung von Kommunikationssystemen, der Simulation von Sensor-Signalen oder der Prüfung von Audio- und Videoschaltungen. Die integrierten Modulationsarten wie AM, FM, PM und FSK erweitern die Einsatzmöglichkeiten erheblich, indem sie das Hinzufügen von komplexen Signalmodifikationen ermöglichen, ohne dass zusätzliche Hardware erforderlich ist. Der Sweep-Modus erlaubt die automatische Durchlaufung von Frequenzbereichen, was für die Charakterisierung von Filtern und Verstärkern unerlässlich ist. Die Burst-Funktion ist ideal für die Erzeugung von Impulsserien oder das Testen von transienten Reaktionen.
Die intuitive Bedienung über das TFT-Farbdisplay macht die Konfiguration auch komplexer Wellenformen und Parameter zum Kinderspiel. Dank der USB- und LAN-Schnittstellen lässt sich der PEAKTECH 4046 problemlos in automatisierte Testumgebungen integrieren. Dies ermöglicht die Fernsteuerung, die Erstellung von Skripten und die Speicherung von Messdaten direkt vom PC aus. Die hohe vertikale Auflösung von 14 Bit und die große Anzahl von Speichermöglichkeiten für Arbiträr-Wellenformen stellen sicher, dass auch feinste Signaldetails und komplexe Muster mit höchster Genauigkeit erzeugt werden können. Die geringe Ausgangsimpedanz von 50 Ω ist ein Standard in der HF-Technik und gewährleistet eine optimale Signalübertragung und Anpassung an die meisten Testlasten.
FAQ – Häufig gestellte Fragen zu PEAKTECH 4046 – Funktionsgenerator, Arbiträr, 1 uHz … 160 MHz
Was genau sind Arbiträr-Funktionen und warum sind sie wichtig?
Arbiträr-Funktionen ermöglichen es Ihnen, praktisch jede denkbare Signalform zu erstellen, zu speichern und wiederzugeben. Anstatt auf vordefinierte Wellenformen wie Sinus oder Rechteck beschränkt zu sein, können Sie komplexe und spezifische Signalverläufe entwerfen, die genau auf Ihre Anwendungsanforderungen zugeschnitten sind. Dies ist entscheidend für anspruchsvolle Tests, Simulationen oder die Nachbildung realer physikalischer Signale.
Welche Arten von Wellenformen kann der PEAKTECH 4046 neben Arbiträr-Signalen erzeugen?
Der PEAKTECH 4046 bietet eine breite Palette vordefinierter Standardwellenformen, darunter Sinus, Rechteck, Puls, Rauschen und DC. Zusätzlich stehen zahlreiche Musterformen zur Verfügung, die den Entwicklungsprozess beschleunigen.
Ist der PEAKTECH 4046 für den Einsatz in der HF-Technik geeignet?
Ja, mit seinem Frequenzbereich bis 160 MHz und einer Ausgangsimpedanz von 50 Ω ist der PEAKTECH 4046 hervorragend für Anwendungen in der Hochfrequenztechnik geeignet. Er ermöglicht präzise Signalgenerierung für Tests von Kommunikationsgeräten, Antennen und anderen HF-Schaltungen.
Wie wird der PEAKTECH 4046 bedient und lässt er sich in bestehende Systeme integrieren?
Die Bedienung erfolgt über ein intuitives TFT-Farbdisplay mit logisch angeordneten Bedienelementen. Die integrierten USB- und LAN-Schnittstellen ermöglichen die einfache Integration in automatisierte Testsysteme für Fernsteuerung, Datentransfer und Scripting.
Welche Vorteile bietet die hohe vertikale Auflösung und die große Speicherkapazität für Arbiträr-Wellenformen?
Die vertikale Auflösung von 14 Bit sorgt für eine sehr präzise Amplitudensteuerung und ermöglicht die detailgetreue Wiedergabe von Signalen. Mit bis zu 16.000 Punkten pro Arbiträr-Wellenform können Sie auch hochkomplexe und detaillierte Signalformen mit hoher Genauigkeit erstellen und speichern.
Für welche Branchen und Anwendungsbereiche ist der PEAKTECH 4046 besonders empfehlenswert?
Der PEAKTECH 4046 ist ideal für die Elektronikentwicklung, Telekommunikation, Automobilindustrie, Luft- und Raumfahrt, Forschung und Lehre sowie für Labore, die anspruchsvolle Signalanalysen und -simulationen durchführen.
Bietet der PEAKTECH 4046 auch Funktionen zur Modulationserzeugung?
Ja, der Funktionsgenerator unterstützt eine Vielzahl integrierter Modulationsarten wie AM (Amplitudenmodulation), FM (Frequenzmodulation), PM (Phasenmodulation), FSK (Frequenzumtastung), Sweep und Burst, was ihn zu einem vielseitigen Werkzeug für komplexe Signalerzeugung macht.
