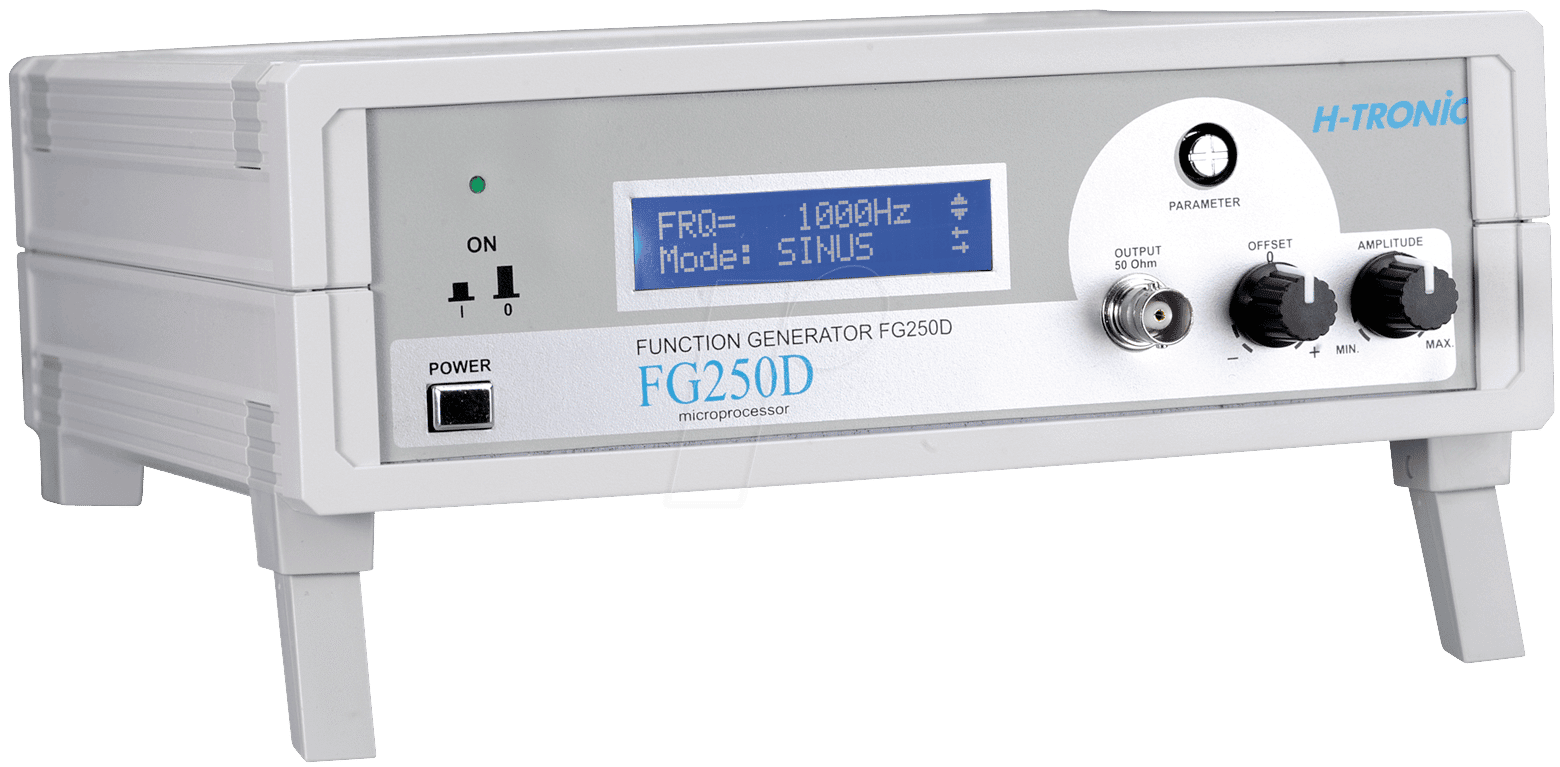

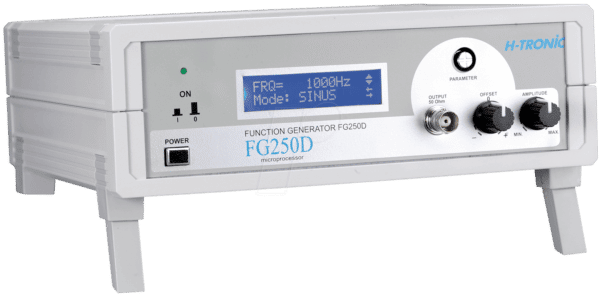

HT FG250D – Funktionsgenerator FG250D, 1 Hz … 250 KHz

Mit diesem neuen Funktionsgenerator mit blau beleuchtetem Display ist die Ausgangsfreuenz und die Kurvenform digital einstellbar. Er ist zum Testen von NF-Schaltungen praktisch unentbehrlich. Dieser Generator liefert ein Sinus-, Dreieck- und Rechtecksignal. Die Amplitude von Sinus- und Dreiecksignalen kann im Bereich von 100mVss…5 Vss eingestellt werden. Die Amplitude des Rechtecksignals entspricht einem TTL-Pegel (+5V). Diese Signale sind hervorragend geeignet zum Testen von Regelkreisen, zum Prüfen von Analog- und Digitalschaltungen, sowie zur Ermittlung des Frequenzganges von NF-Verstärkern, Filtern oder Lautsprechern. Ein gleichspannungsgekoppelter Ausgang (DC) eröffnet durch seinen stufenlosen Offset viele Einsatzmöglichkeiten in Digitalschaltungen. Messungen im NF-Bereich werden hierdurch stark erleichtert.Sämtliche Parameter werden über ein blaues LC-Display angezeigt.Technische Daten:• Ausgangssignale: Sinus, Dreieck, Rechteck (TTL)• Frequenzbereich: 1Hz…..250 kHz• Schrittweite: 1Hz• Genauigkeit: 0,01% ±0,1Hz• Amplitude (Sinus, Dreieck): 100 mVss….5 Vss• Offset (Sinus, Dreieck): -2,5 V…+2.5 V• Klirrfaktor(Sinus): < 0,1 %(1000Hz), 0,5%(20kHz)• Ausgangsimpedanz: 50 Ohm• Betriebsspannung: 230 V~/50 Hz• Abmessungen: 225 x 73 x 212 mm
