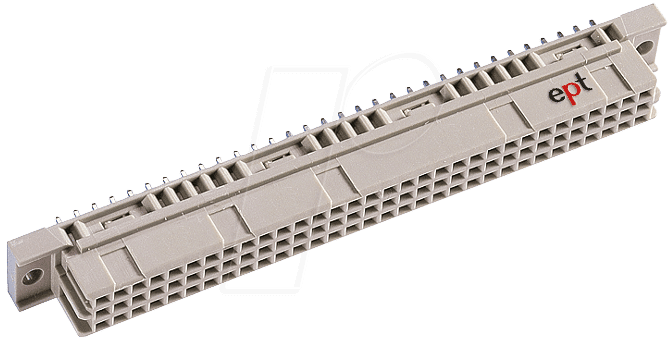

Zuverlässige Verbindungslösungen: Die Federleiste C 64-polig, 2,5 mm (THTR)
Für Entwickler, Ingenieure und Elektronik-Enthusiasten, die präzise und stabile elektrische Verbindungen in ihren Projekten benötigen, bietet die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR eine überzeugende Lösung. Dieses Bauteil ist speziell konzipiert, um eine sichere und zuverlässige Schnittstelle in komplexen Schaltungen zu gewährleisten, wo jede Verbindung zählt und Ausfallrisiken minimiert werden müssen.
Technische Exzellenz und Anwendungsbereiche
Die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR repräsentiert die Spitze der Verbindungstechnik für anspruchsvolle Anwendungen. Mit ihrer robusten Konstruktion und den fein abgestimmten Spezifikationen ist sie die bevorzugte Wahl für Anwendungen, die höchste Zuverlässigkeit und Signalintegrität erfordern. Typische Einsatzgebiete umfassen die industrielle Automatisierung, Medizintechnik, Telekommunikation, sowie High-End-Audio- und Video-Equipment, wo es auf störungsfreie Datenübertragung und Langlebigkeit ankommt.
Warum die FL-C 64-2,5 die überlegene Wahl ist
Im Gegensatz zu Standard-Steckverbindern, die oft Kompromisse bei Kontaktsicherheit oder Langzeitstabilität eingehen, zeichnet sich die FL-C 64-2,5 durch eine Reihe von Merkmalen aus, die sie zur überlegenen Lösung machen:
- Optimierte Kontaktdichte: Mit 64 Polen auf engstem Raum ermöglicht die Federleiste C eine hohe Packungsdichte, was besonders bei platzbeschränkten Designs von Vorteil ist.
- Präzise Rastermaße: Das 2,5 mm Rastermaß ist ein etablierter Standard, der eine hohe Kompatibilität mit einer breiten Palette von Leiterplatten und Gegenstücken gewährleistet.
- Robuste THTR-Montage: Die Through-Hole-Reflow (THTR)-Montagetechnologie sorgt für eine äußerst stabile und dauerhafte Verbindung auf der Leiterplatte, die auch Vibrationen und thermischen Belastungen standhält.
- Hohe Stromtragfähigkeit: Trotz des kompakten Designs ist die Federleiste für die benötigten Stromstärken in ihren Anwendungsbereichen ausgelegt, was eine zuverlässige Stromversorgung sicherstellt.
- Langzeitstabilität: Die Materialien und die Konstruktion sind auf eine lange Lebensdauer und beständige Leistung auch unter anspruchsvollen Umgebungsbedingungen optimiert.
Detailinformationen zur FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR
Diese Federleiste ist ein essentielles Bauteil für jeden, der Wert auf Präzision, Zuverlässigkeit und Langlebigkeit in seinen elektronischen Projekten legt. Die spezifischen technischen Merkmale garantieren eine Leistung, die über die von einfacheren Verbindungslösungen hinausgeht.
Konstruktionsmerkmale und Materialien
Die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR wurde unter Berücksichtigung höchster Qualitätsstandards entwickelt. Dies spiegelt sich in der Auswahl der Materialien und der Präzision der Fertigung wider. Das Gehäusematerial ist typischerweise ein Hochleistungspolyphensulfid (PPS) oder ein ähnlicher thermoplastischer Kunststoff, der sich durch seine exzellente thermische Beständigkeit, mechanische Festigkeit und chemische Inertheit auszeichnet. Dies schützt die internen Kontakte vor Umwelteinflüssen und gewährleistet die strukturelle Integrität auch bei erhöhten Temperaturen oder aggressiven Umgebungen. Die Kontakte selbst sind aus einer hochwertigen Kupferlegierung gefertigt, die mit einer Edelmetallschicht, wie Gold, überzogen ist. Diese Beschichtung minimiert den Übergangswiderstand, verhindert Oxidation und Korrosion und sorgt so für eine dauerhaft zuverlässige elektrische Verbindung. Das 2,5 mm Rastermaß ist präzise gefertigt, um eine sichere und wackelfreie Steckverbindung mit kompatiblen Gegenstücken zu ermöglichen. Die THTR-Montageart (Through-Hole Reflow) bedeutet, dass die Anschlusspins durch vorgebohrte Löcher auf der Leiterplatte gesteckt und dann durch Reflow-Lötverfahren fixiert werden. Dies bietet eine mechanisch sehr belastbare Verbindung, die auch hohen Zug- und Biegekräften standhält und für den Einsatz in schock- und vibrationsanfälligen Umgebungen prädestiniert ist.
Leistungsdaten und Spezifikationen
Die Leistungsparameter der FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR sind entscheidend für ihre Eignung in professionellen Anwendungen. Die Kontaktsysteme sind so konzipiert, dass sie einen geringen und stabilen Übergangswiderstand über die gesamte Lebensdauer des Produkts aufweisen. Dies ist essenziell für die Signalintegrität und die Vermeidung von Leistungsverlusten, insbesondere bei Hochfrequenzanwendungen oder der Übertragung digitaler Datenströme. Die Nennstrombelastbarkeit pro Kontakt liegt typischerweise im Bereich von 1A bis 3A, abhängig von der spezifischen Ausführung und den Umgebungsbedingungen. Dies ist für die meisten Steuerungs- und Signalübertragungsaufgaben ausreichend. Die Isolationsspannung ist so gewählt, dass sie eine sichere Trennung zwischen den einzelnen Kontakten gewährleistet und Überschläge auch bei hohen Spannungsdifferenzen verhindert. Die Betriebstemperaturbereiche sind breit gefasst und reichen oft von -40°C bis +105°C oder sogar höher, was die Verwendbarkeit in extremen Umgebungen unterstreicht. Die Einsteckzyklen, also die Anzahl der möglichen Einsteck- und Absteckvorgänge, bevor eine signifikante Degradation der Kontaktoberfläche zu erwarten ist, liegen typischerweise im Bereich von mehreren hundert bis zu tausend Zyklen, was eine hohe Langlebigkeit des Steckverbinders garantiert. Die RoHS-Konformität (Restriction of Hazardous Substances) ist eine Selbstverständlichkeit für solche hochwertigen Bauteile und stellt sicher, dass keine schädlichen Substanzen verwendet werden, was für Exportmärkte und umweltbewusste Projekte unerlässlich ist.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Federleiste C |
| Anzahl der Pole | 64 |
| Rastermaß | 2,5 mm |
| Montageart | THTR (Through-Hole Reflow) |
| Gehäusematerial | Hochleistungsthermoplast (z.B. PPS), temperaturbeständig und chemikalienresistent |
| Kontaktmaterial | Kupferlegierung mit Edelmetallbeschichtung (z.B. Gold) für geringen Übergangswiderstand und Korrosionsschutz |
| Nennstrombelastbarkeit (pro Kontakt) | Typischerweise 1A – 3A, je nach Ausführung und Umgebungsbedingungen |
| Betriebstemperaturbereich | Ausgelegt für extreme Bedingungen, z.B. -40°C bis +105°C |
| Vibrations- und Stoßfestigkeit | Hohe Stabilität durch THTR-Montage, geeignet für anspruchsvolle mechanische Umgebungen |
| Signalintegrität | Geringer und stabiler Übergangswiderstand für präzise Datenübertragung |
Häufig gestellte Fragen zu FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR
FAQ – Häufig gestellte Fragen zu FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR
Welche Art von Gegenstück wird für die FL-C 64-2,5 benötigt?
Für die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR wird ein kompatibles Gegenstück mit einem Rastermaß von 2,5 mm benötigt. Dies kann eine Stiftleiste oder ein anderes Verbindungselement sein, das speziell für dieses Rastermaß und die Kontaktgeometrie der Federleiste ausgelegt ist. Die genaue Spezifikation des Gegenstücks entnehmen Sie bitte den technischen Unterlagen oder dem Datenblatt Ihres Gesamtsystems.
Ist die FL-C 64-2,5 für den Einsatz in industriellen Umgebungen geeignet?
Ja, die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR ist aufgrund ihrer robusten Konstruktion, des hochwertigen Gehäusematerials und der THTR-Montageart hervorragend für den Einsatz in industriellen Umgebungen geeignet. Sie bietet eine hohe mechanische Stabilität und Widerstandsfähigkeit gegenüber Vibrationen, Stößen und Temperaturschwankungen, was sie zu einer zuverlässigen Wahl für Automatisierungs-, Steuerungs- und Messtechnik macht.
Welche Vorteile bietet die THTR-Montageart im Vergleich zu SMD?
Die THTR-Montageart (Through-Hole Reflow) bietet im Vergleich zu Surface Mount Devices (SMD) eine deutlich höhere mechanische Festigkeit der Verbindung zur Leiterplatte. Die durchgesteckten Pins werden durch die Lötung auf der Leiterbahn fest fixiert, was die Verbindung sehr belastbar gegenüber Zug- und Biegekräften macht. Dies ist besonders vorteilhaft in Umgebungen mit erhöhten mechanischen Belastungen oder bei größeren, schwereren Baugruppen.
Was bedeutet das 2,5 mm Rastermaß in Bezug auf die Anwendung?
Das 2,5 mm Rastermaß ist ein Standardmaß für die Pin-Anordnung in Steckverbindern. Es definiert den Abstand zwischen den Mittelpunkten benachbarter Kontakte. Dieses Maß ist weit verbreitet und ermöglicht eine hohe Dichte von Anschlüssen auf kleinem Raum, was für die Entwicklung kompakter elektronischer Geräte und Leiterplatten von großer Bedeutung ist. Es gewährleistet auch eine gute Kompatibilität mit einer Vielzahl von anderen elektronischen Komponenten und Systemen.
Wie wird die Signalintegrität bei der FL-C 64-2,5 gewährleistet?
Die Signalintegrität wird durch mehrere Faktoren gewährleistet: Erstens durch die Verwendung von Kontakten aus einer hochwertigen Kupferlegierung, die mit einer Edelmetallschicht (oft Gold) beschichtet sind. Diese Beschichtung minimiert den Übergangswiderstand und verhindert Korrosion, was für eine stabile und verlustfreie Signalübertragung entscheidend ist. Zweitens durch die präzise Fertigung des 2,5 mm Rastermaßes, das eine genaue Ausrichtung und zuverlässige Verbindung mit dem Gegenstück sicherstellt. Drittens durch die stabile mechanische Verankerung auf der Leiterplatte mittels THTR-Montage, die unerwünschte Bewegungen und Vibrationen, die zu Signalstörungen führen könnten, minimiert.
Ist die FL-C 64-2,5 RoHS-konform?
Ja, hochwertige elektronische Bauteile wie die FL-C 64-2,5 – Federleiste C – 64-pol, 2,5 mm, THTR sind in der Regel RoHS-konform. Dies bedeutet, dass sie die Richtlinie zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten einhalten und somit keine schädlichen Substanzen wie Blei, Quecksilber oder Cadmium in den zulässigen Grenzwerten überschreiten.
Wie viele Steckzyklen kann die FL-C 64-2,5 typischerweise aushalten?
Die Anzahl der Steckzyklen, die eine Federleiste aushalten kann, bevor eine signifikante Verschlechterung der Kontaktoberfläche oder der elektrischen Eigenschaften eintritt, variiert je nach Hersteller, Materialqualität und den spezifischen Einsatzbedingungen. Für qualitativ hochwertige Federleisten wie die FL-C 64-2,5 können Sie jedoch typischerweise mit mehreren hundert bis zu tausend Steckzyklen rechnen. Dies unterstreicht die Langlebigkeit und Zuverlässigkeit des Produkts für wiederholte Verbindungs- und Trennvorgänge.
