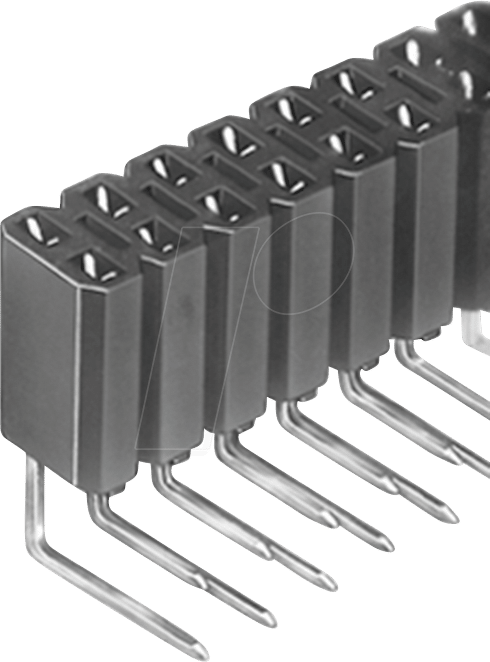

FIS BL4.72Z – Buchsenleiste 2,54mm, 2×36, trennbar, gewinkelt: Präzision für anspruchsvolle Verbindungen
Die FIS BL4.72Z Buchsenleiste mit einem Rastermaß von 2,54mm, 2×36 Pins und einer trennbaren, gewinkelten Bauform ist die optimale Lösung für Ingenieure, Entwickler und Hobbyisten, die auf zuverlässige und präzise Steckverbindungen in ihren elektronischen Projekten angewiesen sind. Sie ermöglicht eine saubere und platzsparende Signalübertragung und Leiterplattenanbindung, insbesondere in Anwendungen, wo der Bauraum begrenzt ist oder eine gerichtete Anordnung der Komponenten erforderlich ist.
Optimale Signalintegrität und Montageflexibilität
Diese Buchsenleiste zeichnet sich durch ihre hohe Kontaktdichte bei gleichzeitig guter Handhabbarkeit aus. Das Rastermaß von 2,54mm ist ein Industriestandard, der eine breite Kompatibilität mit verschiedenen Stecksystemen und Leiterplattenlayouts gewährleistet. Die 2×36 Pin-Konfiguration bietet eine hohe Anzahl an Verbindungspunkten auf kleinem Raum, was sie ideal für komplexe Schaltungen macht.
- Trennbar: Die Möglichkeit, die Leiste bei Bedarf zu trennen, erleichtert Wartung, Debugging und Modifikationen an elektronischen Systemen erheblich.
- Gewinkelte Ausführung: Die 90-Grad-Winkelung der Pins ermöglicht eine optimale Anbindung an Leiterplatten im rechten Winkel, was die Integration in Gehäuse und die Verlegung von Kabeln vereinfacht und zu einer aufgeräumten Verkabelung beiträgt.
- Hohe Zuverlässigkeit: Robuste Materialien und präzise Fertigung sorgen für sicheren Kontakt und geringe Übergangswiderstände über die gesamte Lebensdauer.
- Platzsparend: Die kompakte Bauform und die hohe Pin-Dichte maximieren die Funktionalität auf minimalem Platinenbereich.
Hochwertige Materialien und präzise Fertigung
Die FIS BL4.72Z Buchsenleiste wird aus sorgfältig ausgewählten Materialien gefertigt, die Langlebigkeit, elektrische Leitfähigkeit und mechanische Stabilität gewährleisten. Der Körper der Buchsenleiste besteht in der Regel aus einem Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder PA (Polyamid), der flammhemmende Eigenschaften aufweist und auch bei erhöhten Temperaturen stabil bleibt. Dies ist entscheidend für Anwendungen in industriellen Umgebungen oder in der Nähe von Wärmequellen. Die Kontakte selbst sind typischerweise aus einer Kupferlegierung gefertigt und mit einer Hartgold- oder Zinnbeschichtung versehen. Diese Beschichtung schützt nicht nur vor Korrosion und Oxidation, sondern gewährleistet auch einen niedrigen und stabilen Kontaktwiderstand. Die Hartgoldbeschichtung bietet dabei eine überlegene Haltbarkeit und Beständigkeit gegenüber mechanischem Abrieb, was für Steckzyklen relevant ist.
Anwendungsgebiete und technische Spezifikationen
Diese Buchsenleiste findet breite Anwendung in verschiedenen Elektronikbereichen:
- Industrielle Automatisierung: Zur Verbindung von Sensoren, Aktoren und Steuerungseinheiten in Produktionsanlagen.
- Messtechnik: Als Schnittstelle für Prüfgeräte und Diagnosewerkzeuge.
- Embedded Systems: Für die Anbindung von Modulen und Peripheriegeräten an Mikrocontroller-Boards.
- Prototypenentwicklung: Als flexible und robuste Lösung für Breadboards und Entwicklungsplatinen.
- Telekommunikation: In Netzwerkgeräten und Kommunikationsinfrastrukturen.
Die präzise Ausrichtung der Pins und die feste Kontaktierung sind essenziell für die Vermeidung von Fehlfunktionen und zur Sicherstellung der Datenintegrität, besonders bei hohen Übertragungsraten.
Technische Details im Überblick
| Merkmal | Spezifikation |
|---|---|
| Hersteller | FIS |
| Modellnummer | BL4.72Z |
| Rastermaß | 2,54 mm |
| Anzahl der Reihen | 2 |
| Anzahl der Pins pro Reihe | 36 |
| Gesamtanzahl der Pins | 72 |
| Bauform | Gewinkelt (90°) |
| Trennbar | Ja |
| Kontaktmaterial (typisch) | Kupferlegierung mit Hartgoldbeschichtung |
| Gehäusematerial (typisch) | Hochtemperatur-Kunststoff (z.B. PBT, PA) |
| Isolationswiderstand (typisch) | > 1000 MΩ |
| Durchgangswiderstand (typisch) | < 20 mΩ |
| Betriebstemperaturbereich (typisch) | -40 °C bis +105 °C |
| Maximale Strombelastbarkeit pro Kontakt (typisch) | ca. 3 A (abhängig von Lötverbindung und Umgebungstemperatur) |
| Spannungsfestigkeit (typisch) | 500 VAC für 1 Minute |
Haltbarkeit und Lötbarkeit
Die Qualität der Lötverbindung ist entscheidend für die Zuverlässigkeit einer Buchsenleiste. Die FIS BL4.72Z ist für gängige Lötverfahren wie Wellenlöten und Reflow-Löten konzipiert. Die goldbeschichteten Kontakte ermöglichen eine ausgezeichnete Lötbarkeit mit bleifreien und bleihaltigen Lötpasten. Dies reduziert das Risiko von kalten Lötstellen und sorgt für eine starke, leitfähige Verbindung zur Leiterplatte. Der robuste Kunststoffkörper widersteht den thermischen Belastungen des Lötprozesses ohne Verformung. Die mechanische Stabilität der Buchsenleiste nach dem Löten gewährleistet, dass die Verbindungen auch unter Vibrationen oder mechanischer Beanspruchung bestehen bleiben.
Präzise Passform und Kompatibilität
Das standardisierte Rastermaß von 2,54mm ermöglicht eine nahtlose Integration mit einer Vielzahl von Gegensteckern, Kabeln und Leiterplattendesigns. Ob Sie eine Standard-Flachbandleitung mit einem passenden Steckverbinder verwenden oder die Buchsenleiste direkt auf eine Leiterplatte löten – die FIS BL4.72Z bietet die notwendige Präzision. Die gewinkelte Ausführung ist hierbei ein besonderer Vorteil, wenn es darum geht, die begrenzte Höhe in einem Gehäuse optimal zu nutzen oder eine parallele Anordnung von Komponenten auf einer Platine zu realisieren. Die trennbare Eigenschaft erleichtert zudem die Montage von Gehäuseteilen, da die Leiste erst nach der Montage anderer Komponenten gesteckt werden kann.
FAQ – Häufig gestellte Fragen zu FIS BL4.72Z – Buchsenleiste 2,54mm, 2×36, trennbar, gewinkelt
Was bedeutet das Rastermaß von 2,54mm?
Das Rastermaß von 2,54mm (auch bekannt als 0.1 Zoll) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins oder Kontakte an. Es ist ein weit verbreiteter Standard in der Elektronik und gewährleistet die Kompatibilität mit vielen anderen Komponenten und Steckverbindern.
Für welche Arten von Lötverfahren ist diese Buchsenleiste geeignet?
Die FIS BL4.72Z Buchsenleiste ist für gängige Lötverfahren wie Wellenlöten und Reflow-Löten konzipiert. Die goldbeschichteten Kontakte sorgen für eine ausgezeichnete Lötbarkeit.
Welche Vorteile bietet die trennbare Eigenschaft der Buchsenleiste?
Die trennbare Funktion ermöglicht es, die Verbindung bei Bedarf zu lösen. Dies ist besonders nützlich für Wartungsarbeiten, Fehlerdiagnosen oder wenn Module ausgetauscht werden müssen, ohne die gesamte Verkabelung zu demontieren.
Warum ist die gewinkelte Bauform wichtig?
Die gewinkelte (90°) Bauform ist ideal für Anwendungen, bei denen der Bauraum begrenzt ist oder eine geradlinige Verbindung von der Leiterplatte in ein Gehäuse oder zu einer anderen Komponente erforderlich ist. Sie erleichtert die Kabelverlegung und sorgt für eine aufgeräumte Montage.
Was sind die typischen Materialien für das Gehäuse und die Kontakte?
Das Gehäuse besteht üblicherweise aus einem Hochtemperatur-Kunststoff wie PBT oder PA, der flammhemmende Eigenschaften aufweist. Die Kontakte sind in der Regel aus einer Kupferlegierung gefertigt und mit einer Hartgold- oder Zinnbeschichtung versehen, um Korrosionsschutz und gute elektrische Leitfähigkeit zu gewährleisten.
In welchen Branchen wird diese Buchsenleiste häufig eingesetzt?
Diese Buchsenleiste findet breite Anwendung in der industriellen Automatisierung, Messtechnik, Entwicklung von Embedded Systems, Telekommunikation und der Prototypenentwicklung.
Wie beeinflusst die Beschichtung der Kontakte die Leistung?
Die Hartgold- oder Zinnbeschichtung der Kontakte ist entscheidend für die Langzeitstabilität der Verbindung. Sie schützt vor Oxidation und Korrosion, reduziert den Übergangswiderstand und gewährleistet eine zuverlässige elektrische Leitfähigkeit über viele Steckzyklen hinweg. Hartgold bietet hierbei eine höhere Abriebfestigkeit.
