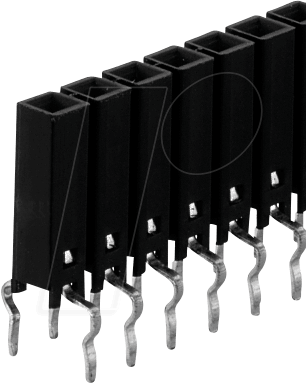

Optimale Konnektivität für Ihre Elektronikprojekte: FIS BL11 254 36Z Buchsenleiste
Die FIS BL11 254 36Z Buchsenleiste ist die ideale Lösung für Entwickler, Ingenieure und Maker, die eine zuverlässige und flexible Verbindungslösung für ihre elektronischen Schaltungen benötigen. Speziell konzipiert für präzise Signalübertragung und einfache Montage, ermöglicht diese trennbare Buchsenleiste eine saubere und modulare Integration in Prototypen und Kleinserien.
Präzision und Flexibilität auf höchstem Niveau
Wenn es um die Verbindung von Komponenten in der Elektronikentwicklung geht, sind Präzision, Zuverlässigkeit und Anpassungsfähigkeit entscheidend. Standardlösungen stoßen hier oft an ihre Grenzen, sei es durch mangelnde Flexibilität bei der Anpassung von Pin-Konfigurationen oder durch eine eingeschränkte Signalintegrität bei anspruchsvollen Anwendungen. Die FIS BL11 254 36Z Buchsenleiste setzt hier neue Maßstäbe, indem sie eine außergewöhnliche Kombination aus Genauigkeit im Rastermaß, hoher Kontaktstabilität und der Möglichkeit zur individuellen Konfiguration bietet. Durch ihre trennbare Bauweise und die hochwertige Verzinnung eignet sie sich perfekt für alle Szenarien, in denen eine modulare und beständige Verbindung unerlässlich ist.
Wesentliche Vorteile der FIS BL11 254 36Z Buchsenleiste
- Hohe Kontaktdichte und Präzision: Das 2,54 mm Rastermaß ermöglicht eine platzsparende Bestückung auf Platinen und die präzise Anordnung von bis zu 36 Kontakten. Dies ist entscheidend für kompakte Designs und die Vermeidung von Kurzschlüssen.
- Trennbare Konfiguration: Die Buchsenleiste kann einfach in kleinere Segmente unterteilt werden, um exakt die benötigte Anzahl an Kontakten für spezifische Verbindungen zu realisieren. Dies reduziert unnötigen Platzbedarf und vereinfacht die Verdrahtung.
- Verzinnte Kontakte für optimale Leitfähigkeit: Die hochwertige Verzinnung der Kontakte gewährleistet eine exzellente elektrische Leitfähigkeit und schützt vor Korrosion. Dies resultiert in einer stabilen und verlustarmen Signalübertragung, selbst unter wechselnden Umgebungsbedingungen.
- Langlebigkeit und Robustheit: Die Konstruktion ist auf eine hohe Anzahl von Steckzyklen ausgelegt, was die Langlebigkeit Ihrer Projekte garantiert. Das Material ist resistent gegenüber mechanischer Beanspruchung und chemischen Einflüssen, die typischerweise in technischen Umgebungen auftreten.
- Einfache Handhabung und Verarbeitung: Die Standardisierung des Rasters und die klare Struktur der Leiste vereinfachen das Löten und die Montage erheblich, was die Entwicklungszeit reduziert und die Fehleranfälligkeit minimiert.
- Vielseitige Einsatzmöglichkeiten: Von der Prototypenentwicklung über die Signalweiterleitung bis hin zur Steuerung von Peripheriegeräten – die FIS BL11 254 36Z Buchsenleiste ist ein universell einsetzbares Bauteil für verschiedenste elektronische Anwendungen.
Technische Spezifikationen und Materialanalyse
Die FIS BL11 254 36Z Buchsenleiste repräsentiert einen Standard in der Verbindungstechnik, der sich durch seine durchdachte Konstruktion und Materialauswahl auszeichnet. Das Kernstück bildet die präzise gefertigte Kunststoffisolation, die eine sichere Trennung der einzelnen Kontakte gewährleistet und gleichzeitig eine mechanische Stabilität bietet. Die Kontakte selbst sind aus einer robusten Kupferlegierung gefertigt, die sich durch ihre gute elektrische Leitfähigkeit und mechanische Festigkeit auszeichnet. Diese Legierung ist entscheidend, um auch bei häufigem Stecken und Trennen eine dauerhaft geringe Übergangswiderstand zu gewährleisten.
Die Oberflächenveredelung der Kontakte mit einer reinen Zinnschicht ist ein weiteres Merkmal, das die Leistungsfähigkeit dieses Bauteils unterstreicht. Zinn ist ein weiches, gut lötbares Metall, das einen effektiven Schutz vor Oxidation bietet. Dies ist insbesondere in Umgebungen mit hoher Luftfeuchtigkeit oder schwankenden Temperaturen von immenser Bedeutung, da Korrosion die elektrische Verbindung beeinträchtigen und zu Ausfällen führen kann. Die dicke der Verzinnung ist so dimensioniert, dass sie eine lange Lebensdauer ermöglicht und gleichzeitig die Lötbarkeit nicht negativ beeinflusst. Die Polarisation der Buchsenleiste, erkennbar an der einreihigen Ausführung, verhindert eine falsche Bestückung und erhöht somit die Zuverlässigkeit Ihrer Schaltungen.
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Buchsenleiste, einreihig |
| Rastermaß | 2,54 mm (0,1 Zoll) |
| Anzahl der Pins | 36 |
| Teilbarkeit | Trennbar in kleinere Segmente |
| Kontaktmaterial | Kupferlegierung |
| Oberflächenveredelung | Verzinnt |
| Isolationsmaterial | Hochwertiger Kunststoff (typischerweise PA oder PBT für technische Anwendungen) |
| Konfiguration | Einreihig, gerade Buchsenleiste (für Lötanschluss) |
| Betriebstemperatur (typisch) | -40°C bis +105°C (abhängig vom spezifischen Isolationsmaterial) |
| Nennstrom (typisch) | Bis zu 3A pro Kontakt (abhängig von Leiterbahnbreite und Umgebungstemperatur) |
| Isolationsspannung (typisch) | Bis zu 250V AC/DC (abhängig von der Bauform und dem Abstand der Kontakte) |
Anwendungsbereiche und Einsatzmöglichkeiten
Die FIS BL11 254 36Z Buchsenleiste findet aufgrund ihrer Vielseitigkeit und Zuverlässigkeit in einer breiten Palette von elektronischen Anwendungen Verwendung. Sie ist ein essenzielles Bauteil in der Prototypenentwicklung, wo schnelle und flexible Verbindungen für Tests und Iterationen benötigt werden. Ob auf Breadboards, mit Adapterplatinen oder direkt auf Ihrer eigenen PCB-Entwicklung – die 2,54 mm Teilung ist ein international anerkannter Standard, der eine hohe Kompatibilität mit einer Vielzahl von Komponenten und Steckverbindern gewährleistet.
In der Mikrocontroller- und Embedded-System-Entwicklung wird sie häufig für die Anbindung von Sensoren, Aktoren, Displays oder externen Speichermodulen genutzt. Die Möglichkeit, die Leiste individuell abzulängen, ist hierbei besonders vorteilhaft, um exakt die benötigte Anzahl an I/O-Pins oder Kommunikationsschnittstellen anzubinden. Dies spart Platz und reduziert unnötige elektrische Verbindungen.
Auch in der industriellen Automatisierung spielt die FIS BL11 254 36Z Buchsenleiste eine wichtige Rolle. Sie kann zur Signalaufbereitung und Weiterleitung von Steuerungsbefehlen in Schaltschränken oder zur Verbindung von Sensoreinheiten mit der zentralen Steuereinheit eingesetzt werden. Die robusten, verzinnten Kontakte und das widerstandsfähige Gehäusematerial bieten die nötige Stabilität für den Dauereinsatz unter anspruchsvollen Bedingungen.
Darüber hinaus ist diese Buchsenleiste prädestiniert für den Einsatz in DIY-Projekten, im Bildungsbereich und in der Robotik. Sie ermöglicht eine einfache und sichere Verbindung zwischen verschiedenen Modulen und Platinen, was besonders für Lernende und Hobbyisten einen großen Vorteil darstellt. Die klare Struktur erleichtert das Verständnis von Schaltplänen und die Umsetzung von elektrischen Schaltungen. Die trennbare Natur der Leiste erlaubt es, auch komplexere Verdrahtungen übersichtlich zu gestalten und Fehlerquellen zu minimieren.
Häufig gestellte Fragen (FAQ)
Was bedeutet „2,54mm Rastermaß“ bei Buchsenleisten?
Das 2,54mm Rastermaß, auch bekannt als 0,1 Zoll, bezeichnet den Abstand zwischen den Mittelpunkten benachbarter Kontakte auf der Buchsenleiste. Dieser Standard ist weit verbreitet und sorgt für Kompatibilität mit einer Vielzahl von Komponenten und Steckern, wie z.B. Stiftleisten und vielen anderen elektronischen Bauteilen.
Warum ist die Trennbarkeit der Buchsenleiste ein Vorteil?
Die Trennbarkeit ermöglicht es Ihnen, die Buchsenleiste exakt auf die benötigte Anzahl von Kontakten zu kürzen. Anstatt eine lange Leiste zu verwenden und nicht benötigte Pins zu belassen, können Sie die Leiste in präzise Abschnitte zerlegen. Dies spart Platz, vereinfacht die Verdrahtung und vermeidet unnötige Verbindungen, was die Zuverlässigkeit und Übersichtlichkeit Ihrer Schaltung erhöht.
Welchen Vorteil bietet die Verzinnung der Kontakte?
Die Verzinnung der Kontakte bietet mehrere entscheidende Vorteile. Sie schützt die darunterliegende Kupferlegierung vor Oxidation und Korrosion, was die Lebensdauer der Verbindung signifikant verlängert. Zudem gewährleistet sie eine gute elektrische Leitfähigkeit und einen niedrigen Übergangswiderstand, was für eine stabile Signalübertragung unerlässlich ist. Die Verzinnung erleichtert auch das Löten.
Ist die FIS BL11 254 36Z Buchsenleiste für den Einsatz in rauen Umgebungen geeignet?
Ja, die Buchsenleiste ist für den Einsatz in technischen Umgebungen konzipiert. Das robuste Isolationsmaterial und die verzinnten Kontakte bieten eine gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen. Die genauen Spezifikationen für Betriebstemperatur und Schutzklassen entnehmen Sie bitte dem technischen Datenblatt des spezifischen Herstellers.
Wie wird die FIS BL11 254 36Z Buchsenleiste montiert?
Die Montage erfolgt typischerweise durch das Löten der Kontakte auf eine Leiterplatte (PCB). Die gerade Ausführung der Buchsenleiste ist für Lötanschlüsse optimiert. Nachdem die Leiste auf der Platine platziert wurde, werden die einzelnen Kontakte sorgfältig verlötet, um eine elektrische Verbindung herzustellen. Bei der Verwendung von Adapterplatinen oder auf Breadboards wird die Leiste einfach gesteckt.
Kann die Buchsenleiste für Hochstromanwendungen verwendet werden?
Die FIS BL11 254 36Z Buchsenleiste ist primär für Signalübertragungsaufgaben und moderate Stromstärken konzipiert. Die typische Nennstromstärke liegt bei bis zu 3A pro Kontakt. Für Anwendungen mit sehr hohen Stromanforderungen sollten spezielle Hochstromsteckverbinder oder entsprechende Leiterbahnbreiten auf der Platine berücksichtigt werden.
Welche Art von Steckern kann mit dieser Buchsenleiste verwendet werden?
Diese Buchsenleiste ist kompatibel mit einer Vielzahl von Stiftleisten (male headers) im 2,54 mm Rastermaß. Dies umfasst gerade Stiftleisten, abgewinkelte Stiftleisten und auch viele modulare Verbindungssysteme, die auf diesem Standard basieren.
