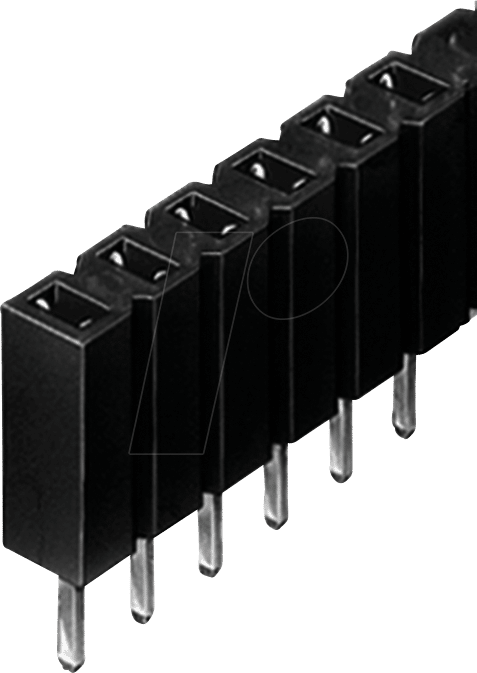

FIS BL1 09 Z – Präzision für Ihre Elektronikprojekte
Suchen Sie nach einer zuverlässigen und flexiblen Verbindungslösung für Ihre Elektronikschaltungen, die auch anspruchsvollen Anforderungen gerecht wird? Die FIS BL1 09 Z Buchsenleiste mit einem Rastermaß von 2,54mm, einer Bestückung von 1×9 Pins und trennbarer Ausführung ist die ideale Wahl für Entwickler, Ingenieure und Maker, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen. Sie löst das Problem ineffizienter oder instabiler Steckverbindungen und ermöglicht eine modulare und jederzeit anpassbare Systemintegration.
Überlegene Konnektivität: Die Vorteile der FIS BL1 09 Z Buchsenleiste
Die FIS BL1 09 Z hebt sich durch ihre durchdachte Konstruktion und hochwertigen Materialien von Standardlösungen ab. Die präzise gefertigte Buchsenleiste mit einem Pin-Abstand von 2,54mm ist ein Branchenstandard, der Kompatibilität und einfache Integration in eine Vielzahl von Platinenlayouts und Gehäusen gewährleistet. Die trennbare Ausführung ermöglicht es Ihnen, die Leiste exakt auf die benötigte Anzahl an Pins zuzuschneiden, was unnötigen Platzbedarf vermeidet und die Flexibilität Ihrer Designs maximiert. Die Verzinnung der Kontakte bietet exzellente elektrische Leitfähigkeit und Korrosionsbeständigkeit, was für die Langlebigkeit und Zuverlässigkeit Ihrer Schaltungen von entscheidender Bedeutung ist.
Technische Spezifikationen im Detail
Die FIS BL1 09 Z Buchsenleiste ist konzipiert für höchste Ansprüche an Präzision und Zuverlässigkeit in der Elektronikfertigung und im Prototyping. Das Rastermaß von 2,54mm ist ein weit verbreiteter Standard, der eine nahtlose Kompatibilität mit einer breiten Palette von Elektronikkomponenten, Steckverbindern und Leiterplatten gewährleistet. Mit einer Bestückung von 1×9 Pins bietet diese Buchsenleiste eine gute Balance zwischen Funktionalität und Platzbedarf, ideal für Anwendungen, die eine moderate Anzahl von Signalen oder Stromanschlüssen benötigen. Die „trennbar“ Eigenschaft ist ein Schlüsselmerkmal, das es dem Anwender ermöglicht, die Leiste individuell auf die exakt benötigte Pin-Anzahl zu kürzen. Dies vermeidet nicht nur unnötige Komplexität und Platzverschwendung auf der Platine, sondern erhöht auch die Flexibilität bei der Entwicklung und Fehlerbehebung. Die galvanische Verzinnung der Kontakte schützt diese vor Oxidation und Korrosion und sorgt gleichzeitig für eine optimale elektrische Verbindung mit geringem Übergangswiderstand. Dies ist essenziell für die Signalintegrität und die Vermeidung von Kontaktproblemen, besonders in Umgebungen mit variierender Luftfeuchtigkeit oder Temperatur.
Anwendungsgebiete: Wo die FIS BL1 09 Z glänzt
Die Vielseitigkeit der FIS BL1 09 Z Buchsenleiste macht sie zu einer unverzichtbaren Komponente in zahlreichen Anwendungsbereichen der modernen Elektronik. Im Bereich des Rapid Prototyping und der Elektronikentwicklung ist sie unverzichtbar für die schnelle und flexible Anbindung von Mikrocontrollern, Sensoren, Displays und anderen Peripheriegeräten an Entwicklungsboards wie Arduino, Raspberry Pi oder spezialisierte embedded Systeme. Ingenieure schätzen die Möglichkeit, temporäre oder permanente Verbindungen einfach zu realisieren und bei Bedarf anzupassen. In der industriellen Automatisierung und Steuerungstechnik dient die FIS BL1 09 Z zur Anbindung von Sensoren, Aktoren, Ein-/Ausgabemodulen und zur Verkabelung von Schaltschränken, wo Zuverlässigkeit und Präzision oberste Priorität haben. Für Hobbyisten und Maker in der Robotik, im Modellbau oder bei der Realisierung von Smart-Home-Projekten bietet die Buchsenleiste eine einfache und kostengünstige Möglichkeit, komplexe Schaltungen aufzubauen und zu erweitern. Ihre trennbare Natur erleichtert das Experimentieren mit verschiedenen Konfigurationen und die Optimierung von Verdrahtungen. Auch im Bereich der Messtechnik und im Laboreinsatz erweist sich die FIS BL1 09 Z als wertvolles Werkzeug für den schnellen Aufbau von Messaufbauten und die Verbindung von Messgeräten.
Qualität und Materialien: Ein Fundament für Leistung
Die herausragende Leistung der FIS BL1 09 Z Buchsenleiste basiert auf sorgfältig ausgewählten Materialien und einer präzisen Fertigung. Das Gehäusematerial, typischerweise ein Hochtemperatur-Kunststoff wie PBT (Polybutylenterephthalat) oder ein vergleichbares Material, bietet hervorragende elektrische Isolationseigenschaften und eine hohe mechanische Stabilität. Diese Materialien sind resistent gegen Verzug bei erhöhten Temperaturen, wie sie beim Löten auftreten können, und gewährleisten so die Integrität der Kontaktpositionen über die gesamte Lebensdauer. Die Pins selbst sind aus einer Kupferlegierung gefertigt, die für ihre gute elektrische Leitfähigkeit und mechanische Widerstandsfähigkeit bekannt ist. Die anschließende galvanische Verzinnung der Kontaktflächen ist ein entscheidender Schritt. Diese dünne, aber robuste Zinnschicht schützt die darunterliegende Kupferlegierung effektiv vor Oxidation und Korrosion, selbst in feuchten oder aggressiven Umgebungen. Gleichzeitig minimiert die verzinnte Oberfläche den Übergangswiderstand zwischen Buchse und Stift, was für die Signalqualität und die Effizienz der Stromübertragung unerlässlich ist. Die Präzision bei der Herstellung der Buchsen öffnet die Kontakte mit dem exakt richtigen Anpressdruck, um eine sichere und dauerhafte Verbindung zu gewährleisten, ohne die angeschlossenen Stifte zu beschädigen.
Die Technologie hinter der Verbindung
Die FIS BL1 09 Z Buchsenleiste nutzt ein etabliertes und robustes Verbindungskonzept, das sich in der Elektronikindustrie seit Jahrzehnten bewährt hat. Das Rastermaß von 2,54mm (oft auch als 0.1 Zoll bezeichnet) ist ein de-facto-Standard für viele Sockel, Header und Jumper und ermöglicht eine universelle Kompatibilität. Die Funktionsweise der Buchse basiert auf der elastischen Verformung der Buchsenkontakte, wenn ein passender Stift eingeführt wird. Diese elastische Verformung erzeugt eine gleichmäßige und zuverlässige Kontaktkraft, die für eine niederimpedante Verbindung sorgt. Die Verzinnung spielt hier eine doppelte Rolle: Sie verhindert die Bildung von isolierenden Oxidschichten, die den Übergangswiderstand erhöhen und zu Signalverlusten führen könnten, und sie verbessert die Benetzbarkeit der Kontakte, was besonders bei automatischen Lötprozessen von Vorteil ist. Die trennbare Ausführung wird durch spezielle Kerben oder Einschnitte im Gehäuse realisiert, die es ermöglichen, die Leiste an jeder beliebigen Stelle zu durchtrennen. Dies geschieht üblicherweise mit einem scharfen Messer oder einem Seitenschneider, wobei darauf geachtet werden sollte, die umliegenden Kontakte nicht zu beschädigen. Diese Flexibilität ist entscheidend für die Optimierung von Leiterplattendesigns, bei denen nicht immer eine volle 1×9 Bestückung benötigt wird.
| Eigenschaft | Beschreibung |
|---|---|
| Rastermaß (Pitch) | 2,54 mm (0.1 Zoll) – Universeller Standard für flexible Anschlussmöglichkeiten. |
| Pin-Anzahl (Konfiguration) | 1×9 Pins – Ideal für moderate Anschlussanforderungen, direkt anpassbar. |
| Trennbarkeit | Trennbar durch einfaches Kürzen – Ermöglicht individuelle Anpassung der Pin-Anzahl für optimale Platzausnutzung. |
| Kontaktmaterial | Kupferlegierung mit galvanischer Verzinnung – Bietet exzellente Leitfähigkeit und zuverlässigen Korrosionsschutz. |
| Gehäusematerial | Hochtemperatur-Kunststoff (z.B. PBT) – Gewährleistet elektrische Isolation und mechanische Stabilität, auch bei Löttemperaturen. |
| Isolationswiderstand | Typischerweise > 1000 MΩ bei 500 V DC – Hohe Sicherheit gegen Kriechströme. |
| Betriebstemperaturbereich | -55°C bis +105°C (typisch für PBT) – Geeignet für ein breites Spektrum an Umgebungsbedingungen. |
| Mechanische Lebensdauer | Mindestens 100 Steckzyklen (typisch) – Robust für wiederholten Einsatz und Anpassungen. |
FAQ – Häufig gestellte Fragen zu FIS BL1 09 Z – Buchsenleiste 2,54mm, 1×9, trennbar, verzinnt
Was genau bedeutet „Rastermaß 2,54mm“?
Das Rastermaß von 2,54mm (oft auch als 0.1 Zoll bezeichnet) gibt den Abstand zwischen den Mittelpunkten benachbarter Pins oder Buchsen an. Dies ist ein weit verbreiteter Standard in der Elektronik, der eine hohe Kompatibilität mit vielen Leiterplattenlayouts, Steckverbindern und anderen Elektronikkomponenten sicherstellt.
Wie trenne ich die Buchsenleiste auf die gewünschte Länge?
Die FIS BL1 09 Z ist so konzipiert, dass sie einfach an den vorgegebenen Segmenten getrennt werden kann. Verwenden Sie dafür ein scharfes, präzises Werkzeug wie ein Bastelmesser oder einen qualitativ hochwertigen Seitenschneider. Setzen Sie das Werkzeug vorsichtig an der Verbindungsstelle zwischen zwei Segmenten an und üben Sie kontrollierten Druck aus, um die Leiste sauber zu durchtrennen. Achten Sie darauf, die umliegenden Kontakte nicht zu beschädigen.
Welche Vorteile bietet die Verzinnung der Kontakte?
Die Verzinnung der Kontakte ist ein entscheidender Faktor für die Langlebigkeit und Zuverlässigkeit der Buchsenleiste. Zinn ist ein hervorragendes Kontaktmaterial, das Oxidation und Korrosion effektiv verhindert. Dies sorgt für einen stabilen und niederimpedanten Kontakt über einen langen Zeitraum, selbst unter ungünstigen Umgebungsbedingungen. Zudem verbessert die Verzinnung die Lötbarkeit der Kontakte.
Ist die FIS BL1 09 Z mit allen gängigen Stiftleisten kompatibel?
Ja, aufgrund des universellen Rastermaßes von 2,54mm ist die FIS BL1 09 Z Buchsenleiste mit den meisten Standard-Stiftleisten (auch männliche Header genannt) kompatibel, die ebenfalls dieses Rastermaß aufweisen. Dies macht sie zu einer äußerst vielseitigen Komponente in vielen Elektronikprojekten.
Kann ich die Buchsenleiste mehrfach trennen und wieder verbinden?
Die Buchsenleiste selbst ist nicht zum wiederholten Trennen und Verbinden der einzelnen Segmente gedacht. Die mechanische Integrität ist für den dauerhaften Einsatz optimiert. Das Trennen sollte einmalig erfolgen, um die gewünschte Pin-Anzahl zu erreichen. Der eigentliche Steckvorgang, also das Verbinden mit einer Stiftleiste, ist für eine hohe Anzahl von Zyklen ausgelegt.
Für welche Art von Projekten ist diese Buchsenleiste besonders geeignet?
Die FIS BL1 09 Z ist ideal für eine breite Palette von Elektronikprojekten, darunter die Prototypenentwicklung mit Mikrocontrollern (z.B. Arduino, Raspberry Pi), die Anbindung von Sensoren und Aktoren, die Verdrahtung in der Robotik, im Modellbau, im Smart Home Bereich sowie für Standardanwendungen in der Industrie- und Messtechnik, wo flexible und zuverlässige Verbindungen gefragt sind.
Was bedeutet „1×9 Pins“?
Die Angabe „1×9 Pins“ bedeutet, dass die Buchsenleiste eine einzelne Reihe mit neun Buchsenplätzen aufweist. Dies steht im Gegensatz zu Buchsenleisten mit mehreren Reihen, wie z.B. „2×9 Pins“ (zwei Reihen zu je neun Pins).
