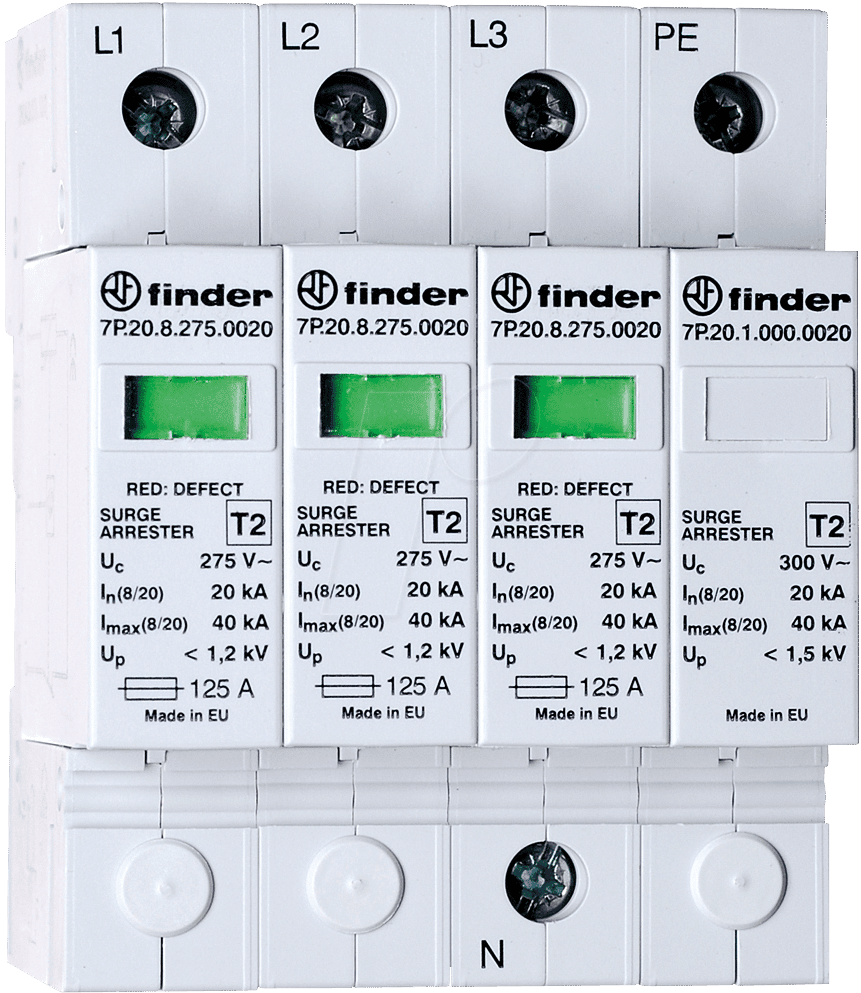

Schützen Sie Ihre Elektroinstallation mit dem FIN 7P.24 – SPD Typ 2 für maximale Betriebssicherheit
Die steigende Komplexität moderner Elektroinstallationen und die zunehmende Anfälligkeit für Überspannungen durch Blitzschlag oder Schaltvorgänge erfordern spezialisierten Schutz. Der FIN 7P.24 – SPD Typ 2, konzipiert für 5-Leitersysteme mit getrennter N- und PE-Leitung, bietet fortschrittlichen Überspannungsschutz, der Ausfälle und kostspielige Schäden an empfindlichen Geräten verhindert. Dieses Produkt richtet sich an Elektrofachbetriebe, Planer von Schaltanlagen und Betreiber von Industrieanlagen, die höchste Anforderungen an die Zuverlässigkeit ihrer elektrischen Infrastruktur stellen.
Überlegene Schutztechnologie für anspruchsvolle Umgebungen
Im Vergleich zu herkömmlichen Überspannungsschutzgeräten, die oft nur einen groben Schutz bieten oder für spezifische Systemkonfigurationen ungeeignet sind, setzt der FIN 7P.24 Maßstäbe durch seine präzise Abstimmung auf moderne 5-Leitersysteme mit separater Neutral- und Schutzleiterführung (N+PE getrennt). Diese Konfiguration ist in vielen modernen Industrie- und Gewerbeanlagen Standard und erfordert einen darauf zugeschnittenen SPD. Der FIN 7P.24 schützt nicht nur vor direkten Blitzeinschlägen, sondern auch vor indirekten Überspannungen, die durch Schaltvorgänge in vorgelagerten Netzabschnitten entstehen können. Seine Fähigkeit, hohe Energieimpulse sicher abzuleiten, bewahrt Ihre Anlagen vor kritischen Schäden und sorgt für eine unterbrechungsfreie Stromversorgung. Die modulare Bauweise ermöglicht zudem eine einfache Integration und Wartung.
Innovative Konstruktion und anwenderfreundliche Installation
Der FIN 7P.24 zeichnet sich durch eine robuste Bauweise aus, die für Langlebigkeit und zuverlässigen Betrieb auch unter widrigen Umgebungsbedingungen konzipiert ist. Die klaren Anschlussbereiche und die intuitive Kennzeichnung erleichtern die Installation durch qualifiziertes Fachpersonal erheblich und minimieren das Risiko von Verdrahtungsfehlern. Die kompakte Bauform ermöglicht die Integration in Standard-Schaltschränke, ohne übermäßigen Platzbedarf. Die hohe Ableitfähigkeit und die kurze Ansprechzeit gewährleisten einen schnellen und effektiven Schutz.
Maximale Sicherheit durch gezielte Ableitfähigkeit
Die Kernkompetenz des FIN 7P.24 liegt in seiner Fähigkeit, überschüssige Energie sicher und schnell in die Erdung abzuleiten. Dies schützt nicht nur die nachgelagerten Verbraucher, sondern auch die Schaltanlagenkomponenten selbst vor thermischer Überlastung und mechanischer Beschädigung durch Überspannungsereignisse. Die Auswahl hochwertiger Schutzkomponenten wie Gasentladungsableitern und Varistoren bildet die Grundlage für die exzellenten Schutzeigenschaften. Die unabhängige Überwachung der Schutzkomponenten durch spezielle Indikatoren gibt jederzeit Aufschluss über den Betriebszustand.
Technische Spezifikationen im Detail
Der FIN 7P.24 – SPD Typ 2 ist ein hochmoderner Überspannungsableiter, der speziell für den Schutz von 5-Leitersystemen mit getrennter Neutral- und Schutzleiterführung entwickelt wurde. Seine Leistung ist auf die Ableitung von Stoßströmen nach IEC 61643-11 (EN 61643-11) ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Überspannungsableiter (SPD) |
| Schutzklasse nach IEC | Typ 2 |
| Systemkonfiguration | 5-Leitersystem, N+PE getrennt |
| Maximale kontinuierliche AC-Spannung (Uc) | 275 V (für L-N und L-PE) |
| Nennableitstoßstrom (In) | 20 kA (8/20 µs) |
| Maximaler Ableitstoßstrom (Imax) | 40 kA (8/20 µs) |
| Ansprechzeit (tA) | < 25 ns |
| Schutzpegel (Up) bei In | ≤ 1,5 kV (L-N), ≤ 1,8 kV (L-PE) |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Schutzart | IP20 (am Gehäuse) |
| Abmessungen (B x H x T) | ca. 36 mm x 90 mm x 67 mm (pro Pol) |
| Montageart | Tragschiene (35 mm) nach DIN EN 60715 |
| Anschlussquerschnitt (starr) | 0,5 – 35 mm² |
| Anschlussquerschnitt (flexibel) | 0,5 – 25 mm² |
| Signalisierung des Betriebszustandes | Mechanischer Statusanzeiger (grün = OK, rot = Austauschbedarf) |
| Normenkonformität | IEC 61643-11, EN 61643-11 |
Einsatzbereiche und Anwendungsgebiete
Der FIN 7P.24 ist prädestiniert für den Einsatz in Schutzbereichen, in denen sensible elektronische Geräte und Anlagen vor Überspannung geschützt werden müssen. Dazu gehören:
- Industrieanlagen: Schutz von Steuerungen, Frequenzumrichtern, SPS-Systemen und Kommunikationsgeräten in Fertigungs- und Prozessumgebungen.
- Gewerbliche Gebäude: Absicherung von IT-Infrastruktur, Serverräumen, Beleuchtungssystemen und Kommunikationsnetzen.
- Schaltanlagenbau: Integration in Haupt- und Unterverteilungen zur Gewährleistung der Systemintegrität.
- Energietechnik: Schutz von Umspannwerken und Verteilungsnetzen.
- Rechenzentren: Gewährleistung höchster Verfügbarkeit und Schutz kritischer IT-Komponenten.
Wartung und Statusanzeige
Der FIN 7P.24 verfügt über einen integrierten mechanischen Statusanzeiger, der dem Fachpersonal eine schnelle und einfache visuelle Überprüfung des Betriebszustandes ermöglicht. Bei einwandfreier Funktion zeigt der Indikator „grün“ an. Sollte eine Störung oder ein Defekt auftreten, wechselt der Indikator auf „rot“ und signalisiert somit die Notwendigkeit eines Austauschs des Schutzmoduls. Diese unkomplizierte Statusanzeige erleichtert die präventive Instandhaltung und minimiert potenzielle Ausfallzeiten.
Zertifizierungen und Normenkonformität
Die Herstellung und Prüfung des FIN 7P.24 erfolgt gemäß strengen internationalen Normen, insbesondere der IEC 61643-11 und der europäischen Norm EN 61643-11. Diese Konformität garantiert, dass das Produkt die geforderten Sicherheits- und Leistungsstandards erfüllt und somit einen zuverlässigen Schutz für Ihre Elektroinstallation bietet.
FAQ – Häufig gestellte Fragen zu FIN 7P.24 – SPD Typ 2, für 5-Leitersystem, N+PE getrennt
Was ist der Hauptvorteil der N+PE getrennten Konfiguration des FIN 7P.24?
Die N+PE getrennte Konfiguration ist entscheidend für moderne 5-Leitersysteme, da sie eine präzisere und effektivere Ableitung von Überspannungen ermöglicht, indem die Neutral- und Schutzleiterfunktionen klar getrennt bleiben. Dies verhindert unerwünschte Schleifenströme und optimiert die Schutzwirkung.
Ist der FIN 7P.24 auch für den Einsatz in privaten Haushalten geeignet?
Der FIN 7P.24 ist primär für den Einsatz in anspruchsvollen Industrie-, Gewerbe- und Schaltanlagenumgebungen konzipiert. Für private Haushalte mit Standard-TT- oder TN-C-S-Systemen sind in der Regel andere SPD-Typen vorgesehen, die entsprechend der jeweiligen Netzform ausgelegt sind.
Wie wird der FIN 7P.24 installiert?
Die Installation des FIN 7P.24 erfolgt auf einer 35 mm Tragschiene nach DIN EN 60715. Die Verdrahtung der Leiter (L1, L2, L3, N, PE) muss gemäß den beiliegenden Installationsanweisungen und den geltenden Normen durch qualifiziertes Fachpersonal erfolgen.
Was bedeutet die Kennzeichnung „Typ 2“?
Die Klassifizierung als „Typ 2“ gemäß IEC 61643-11 gibt an, dass es sich um einen Überspannungsableiter handelt, der primär zum Schutz vor indirekten Blitzeinflüssen und Schaltüberspannungen in Verteilungsanlagen eingesetzt wird. Er wird typischerweise in der Unterverteilung montiert.
Wie oft muss der FIN 7P.24 überprüft oder ausgetauscht werden?
Eine regelmäßige visuelle Inspektion des Statusanzeigers ist empfohlen. Der Austausch des SPD ist dann notwendig, wenn der Statusanzeiger auf „rot“ wechselt, was auf eine Funktion des Schutzapparates oder einen Defekt hinweist. Die genauen Intervalle können je nach Umgebungsbedingungen und örtlichen Vorschriften variieren.
Welche Art von Überspannungen kann der FIN 7P.24 ableiten?
Der FIN 7P.24 ist darauf ausgelegt, sowohl Stoßströme durch direkte oder indirekte Blitzeinschläge als auch Überspannungen, die durch Schaltvorgänge im Stromnetz entstehen, sicher in die Erdung abzuleiten.
Was sind die Konsequenzen, wenn kein ausreichender Überspannungsschutz installiert ist?
Fehlender oder unzureichender Überspannungsschutz kann zu Schäden an empfindlichen elektronischen Geräten, Datenverlust, Ausfällen von Produktionsprozessen und im schlimmsten Fall zu Bränden führen, was erhebliche finanzielle Verluste und Betriebsunterbrechungen nach sich zieht.
