Fest-Induktivitäten, Radial: Ihre Auswahl für zuverlässige Filterung und Energiespeicherung
Willkommen in unserer spezialisierten Kategorie für Fest-Induktivitäten mit radialer Anschlussform. Hier finden Sie eine sorgfältig kuratierte Auswahl an Bauteilen, die für ihre Robustheit, Zuverlässigkeit und präzise elektrische Performance bekannt sind. Diese Induktivitäten eignen sich hervorragend für eine breite Palette von Anwendungen, von anspruchsvollen Netzfilterungen in der Industrieautomatisierung und Leistungselektronik über Energieversorgungen bis hin zu Signalverarbeitungsschaltungen in der Unterhaltungselektronik und Telekommunikation. Unsere Produktauswahl richtet sich an Ingenieure, Entwickler und Hobbyisten, die Wert auf höchste Qualität und spezifische elektrische Eigenschaften legen.
Das A und O beim Kauf von Fest-Induktivitäten, radial: Ihre Entscheidungsmatrix
Die Auswahl der richtigen Fest-Induktivität mit radialer Anschlussform ist entscheidend für die optimale Funktion Ihrer Schaltung. Bevor Sie eine Kaufentscheidung treffen, sollten Sie folgende Kriterien sorgfältig prüfen:
- Induktivitätswert (L): Dieser Wert wird in Henry (H), Mill Henry (mH) oder Mikro Henry (µH) angegeben und bestimmt die Stärke des magnetischen Feldes, das die Induktivität erzeugt. Der benötigte Wert hängt direkt von der Frequenz und den Anforderungen Ihrer Schaltung ab.
- Strombelastbarkeit (Imax): Achten Sie auf den maximal zulässigen Gleichstrom (DC) und Wechselstrom (AC), den die Induktivität dauerhaft führen kann, ohne Schaden zu nehmen oder ihre Eigenschaften zu verändern. Eine Überschreitung führt zu Erwärmung und möglicher Sättigung des Kernmaterials.
- Gleichstromwiderstand (DCR): Ein niedriger DCR minimiert Leistungsverluste und unerwünschte Erwärmung in der Induktivität, was besonders in energieeffizienten Schaltungen wichtig ist.
- Resonanzfrequenz (SRF – Self-Resonant Frequency): Die SRF ist die Frequenz, bei der die parasitäre Kapazität der Induktivität mit ihrer Induktivität eine Resonanz bildet. Oberhalb dieser Frequenz verhält sich die Induktivität kapazitiv und verliert ihre eigentliche Funktion.
- Kernmaterial und -form: Verschiedene Kernmaterialien wie Ferrit, Eisenpulver oder MPP (Molybdän-Permalloy-Pulver) bieten unterschiedliche Eigenschaften hinsichtlich Sättigungsstrom, Verlusten und Temperaturbeständigkeit. Die Form des Kerns beeinflusst ebenfalls die Leistungsfähigkeit.
- Toleranz: Die zulässige Abweichung des tatsächlichen Induktivitätswerts vom Nennwert. Je enger die Toleranz, desto präziser ist die Komponente.
- Betriebstemperaturbereich: Stellen Sie sicher, dass die Induktivität für die Umgebungstemperatur Ihrer Anwendung geeignet ist.
- Abmessungen und Anschlussform: Die radialen Anschlüsse müssen für Ihre Leiterplatte (PCB) geeignet sein, und die Bauteilgröße muss in das verfügbare Platzangebot passen.
Unverzichtbare Eigenschaften von Fest-Induktivitäten, radial im Überblick
Fest-Induktivitäten, radial sind essenzielle passive Bauelemente in der modernen Elektronik. Ihre primäre Funktion besteht darin, Energie in einem Magnetfeld zu speichern, wenn Strom durch sie fließt, und diese Energie wieder abzugeben, wenn der Stromfluss reduziert wird. Diese Eigenschaft macht sie unverzichtbar für eine Vielzahl von Anwendungen:
- Filterung: Sie spielen eine Schlüsselrolle in Tiefpass-, Hochpass-, Bandpass- und Sperrfiltern. Durch die Erzeugung einer Impedanz, die frequenzabhängig ist, können sie unerwünschte Frequenzen blockieren oder gewünschte Frequenzen durchlassen. Dies ist entscheidend für die Rauschunterdrückung und Signalaufbereitung.
- Energiespeicherung und -wandlung: In Schaltnetzteilen (SMPS) und DC/DC-Wandlern speichern Induktivitäten Energie während der Einschaltphase eines Schalters und geben sie während der Ausschaltphase ab, um die Ausgangsspannung zu regeln.
- Kopplung und Trennung: In Transformatoren und gekoppelten Induktivitäten werden sie zur Energieübertragung oder zur galvanischen Trennung von Schaltungsteilen eingesetzt.
- Oszillatoren und Resonanzkreise: In Kombination mit Kondensatoren bilden sie LC-Schwingkreise, die für die Erzeugung und Detektion von Frequenzen unerlässlich sind.

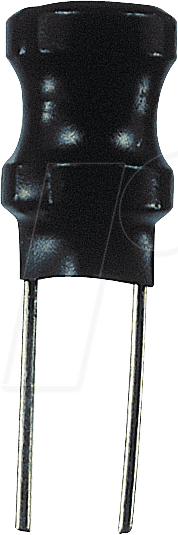

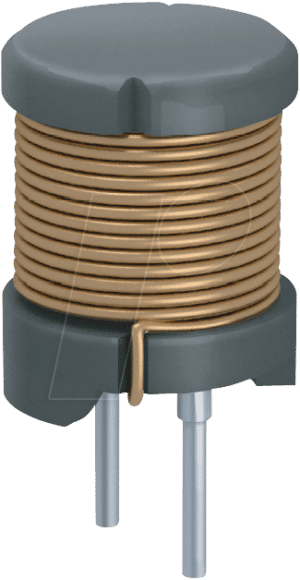

Die radiale Bauform mit beidseitig herausgeführten Anschlussdrähten ermöglicht eine einfache Bestückung auf Leiterplatten (PCB), oft im „Through-Hole“-Verfahren. Dies sorgt für mechanische Stabilität und eine gute elektrische Verbindung, was besonders bei höheren Strombelastungen oder mechanischen Belastungen von Vorteil ist.
Leistungsklassen und Materialkunde: Ein tieferer Einblick
| Kriterium | Beschreibung | Typische Werte/Ausprägungen | Relevanz für Anwender |
|---|---|---|---|
| Kernmaterial | Das Material, das den magnetischen Fluss konzentriert. Gängige Materialien sind Ferrite, Eisenpulver (Eisenpulverkerne) und MPP (Molybdän-Permalloy-Pulver). Jedes Material hat spezifische Eigenschaften bezüglich Hysterese-Verlusten, Sättigungsinduktion und Betriebsfrequenz. | Ferrit: Geringe Verluste bei hohen Frequenzen, ideal für Filter. Eisenpulver: Kostengünstig, gute Sättigungscharakteristik, für SMPS. MPP: Geringste Verluste, hohe Sättigungsinduktion, für höchste Effizienz. | Bestimmt die Effizienz, die maximale Strombelastbarkeit und den Einsatzbereich (Frequenz, Temperatur). MPP-Kerne bieten die höchste Leistung, sind aber teurer. |
| Induktivitätsbereich | Der Bereich, in dem die Induktivitätswerte liegen, die für diese Art von Bauteil verfügbar sind. | Von wenigen Nanohenry (nH) bis zu mehreren Mill Henry (mH) oder sogar Henry (H). | Die Auswahl muss exakt auf die benötigte Schaltungsfunktion (Filterung, Energiespeicherung) abgestimmt sein. |
| Strombelastbarkeit (RMS/DC) | Die maximale Stromstärke, die die Induktivität dauerhaft und ohne Überhitzung oder Kernsättigung führen kann. | Von wenigen Milliampere (mA) bis zu mehreren Dutzend Ampere (A). | Essentiell für die Vermeidung von Bauteilschäden und die Sicherstellung der Schaltungsstabilität. Hohe Strombelastbarkeit ist oft mit größeren Bauformen oder speziellen Kernmaterialien verbunden. |
| Gleichstromwiderstand (DCR) | Der ohmsche Widerstand des Wickeldrahts. | Von wenigen Milli-Ohm (mΩ) bis zu mehreren Ohm (Ω). | Ein niedriger DCR minimiert Leistungsverluste (P = I² R) und reduziert die Erwärmung. Dies ist besonders wichtig für energieeffiziente Designs und Schaltungen mit hohen Strömen. |
| Betriebstemperatur | Der Temperaturbereich, in dem die Induktivität spezifikationskonform arbeitet. | Typischerweise -40°C bis +85°C, +105°C, +125°C oder höher. | Entscheidend für die Zuverlässigkeit in Umgebungen mit extremen Temperaturen, wie z.B. in der Automobil- oder Industrietechnik. |
| Toleranz | Die zulässige Abweichung des gemessenen Induktivitätswerts vom Nennwert. | Von ±1% (Präzision) bis ±20% oder mehr. | Präzision ist wichtig für kritische Filteranwendungen oder Schwingkreise, bei denen genaue Frequenzen erforderlich sind. Weniger kritische Anwendungen erlauben größere Toleranzen. |
| Gütefaktor (Q-Faktor) | Ein Maß für die Effizienz der Induktivität, das Verhältnis von reaktivem Widerstand zu ohmschem Widerstand bei einer bestimmten Frequenz. Ein hoher Q-Faktor bedeutet geringe Verluste. | Kann von wenigen Einheiten bis über 100 reichen, stark frequenzabhängig. | Wichtig für Filtergüte, Selektivität und Effizienz in Hochfrequenzanwendungen und Resonanzkreisen. |
Branchenspezifische Anwendungen und Technologietrends
Fest-Induktivitäten, radial sind in der modernen Elektronik allgegenwärtig. In der Automobilindustrie werden sie für die EMV-Filterung (Elektromagnetische Verträglichkeit) in Bordnetzen, Motorsteuergeräten und Infotainmentsystemen eingesetzt. Die Anforderungen an Zuverlässigkeit und Temperaturbeständigkeit sind hier besonders hoch, oft gemäß Normen wie AEC-Q200. Im Bereich der Industrieautomation und erneuerbaren Energien (Solarwechselrichter, Windkraftanlagen) sind leistungsfähige Induktivitäten für Schaltnetzteile und Filter unerlässlich, wo hohe Stromstärken und robuste Umgebungsbedingungen dominieren.
Die stetige Miniaturisierung in der Unterhaltungselektronik und mobilen Geräten treibt die Entwicklung kompakterer und dennoch leistungsfähigerer Induktivitäten voran. Technologien wie die Verwendung von Nanokristallinen Kernmaterialien oder optimierte Wickeltechniken ermöglichen höhere Energiedichten und geringere Verluste. Auch ökologische Aspekte gewinnen an Bedeutung: Energieeffizienz durch geringere DCR und optimierte Kernmaterialien mit geringeren Verlusten tragen zur Reduktion des Energieverbrauchs bei. Die Einhaltung von Umweltnormen wie RoHS und REACH ist bei vielen Herstellern eine Selbstverständlichkeit.
FAQ – Häufig gestellte Fragen zu Fest-Induktivitäten, radial
Was versteht man unter „radialen Anschlüssen“ bei Induktivitäten?
Radiale Anschlüsse bei Induktivitäten bedeutet, dass die Anschlussdrähte beidseitig parallel zur Hauptachse des Bauteils aus der Gehäusewand austreten. Dies steht im Gegensatz zu axialen Anschlüssen, bei denen die Drähte entlang der Längsachse austreten. Radiale Induktivitäten sind für die Durchsteckmontage (Through-Hole Technology, THT) auf Leiterplatten konzipiert und bieten oft eine höhere mechanische Stabilität.
Warum ist die Strombelastbarkeit so wichtig?
Die Strombelastbarkeit gibt an, wie viel Strom die Induktivität maximal führen kann, ohne beschädigt zu werden oder ihre Eigenschaften zu verändern. Wenn der Strom die Nennwerte überschreitet, kann es zu einer Überhitzung des Wickeldrahts (Brandgefahr, Verringerung der Lebensdauer) oder zur Sättigung des Kernmaterials kommen. Sättigung führt dazu, dass die Induktivität ihren magnetischen Eigenschaften verliert und ihre Funktion in der Schaltung nicht mehr erfüllt.
Welchen Unterschied macht das Kernmaterial bei radialen Fest-Induktivitäten?
Das Kernmaterial beeinflusst maßgeblich die elektrischen Eigenschaften der Induktivität. Ferritkerne sind gut für höhere Frequenzen geeignet und haben relativ geringe Verluste. Eisenpulverkerne sind kostengünstiger und bieten eine gute Strombelastbarkeit, haben aber höhere Verluste. MPP-Kerne (Molybdän-Permalloy-Pulver) bieten die geringsten Verluste und die höchste Sättigungsinduktion, sind aber teurer. Die Wahl des Kernmaterials hängt stark von der spezifischen Anwendung (Frequenz, Strom, Effizienzanforderung) ab.
Sind Fest-Induktivitäten, radial für alle Frequenzbereiche geeignet?
Nein. Jede Induktivität hat eine eigene parasitäre Kapazität, die mit der Induktivität eine Selbstresonanzfrequenz (SRF) bildet. Oberhalb dieser SRF verhält sich die Induktivität eher wie ein Kondensator und verliert ihre typische Induktivitätsfunktion. Die SRF ist stark von der Bauform, dem Kernmaterial und der Induktivität selbst abhängig. Für Hochfrequenzanwendungen müssen daher Induktivitäten mit einer entsprechend hohen SRF gewählt werden.
Was bedeutet die Angabe „±5%“ bei der Toleranz?
Diese Angabe bezieht sich auf die zulässige Abweichung des tatsächlich produzierten Induktivitätswerts vom aufgedruckten Nennwert. Ein Wert von ±5% bedeutet, dass der tatsächliche Wert der Nennwert plus oder minus 5% betragen darf. Präzisere Anwendungen, wie z.B. in Schwingkreisen für Funktechnik oder präzisen Filtern, erfordern oft Induktivitäten mit engeren Toleranzen wie ±1% oder ±2%.
Welche Rolle spielen Fest-Induktivitäten in der EMV-Filterung?
In der EMV-Filterung (Elektromagnetische Verträglichkeit) dienen Fest-Induktivitäten dazu, unerwünschte hochfrequente Störsignale zu dämpfen oder zu blockieren. Sie werden häufig in Kombination mit Kondensatoren eingesetzt, um Tiefpassfilter zu bilden, die das Stromnetz oder Signalwege von hochfrequentem Rauschen befreien. Dies ist entscheidend, um die Konformität mit EMV-Richtlinien zu gewährleisten und die Störungsfreiheit von elektronischen Geräten zu sichern.
Gibt es ökologische Aspekte bei der Auswahl von Fest-Induktivitäten?
Ja, insbesondere im Hinblick auf Energieeffizienz und die Verwendung von Rohstoffen. Induktivitäten mit geringen Verlusten (niedriger DCR, optimierte Kernmaterialien) tragen zur Reduzierung des Energieverbrauchs bei. Zudem achten namhafte Hersteller zunehmend auf die Einhaltung von Umweltstandards wie RoHS (Restriction of Hazardous Substances) und REACH (Registration, Evaluation, Authorisation and Restriction of Chemicals), die die Verwendung bestimmter schädlicher Stoffe beschränken.
