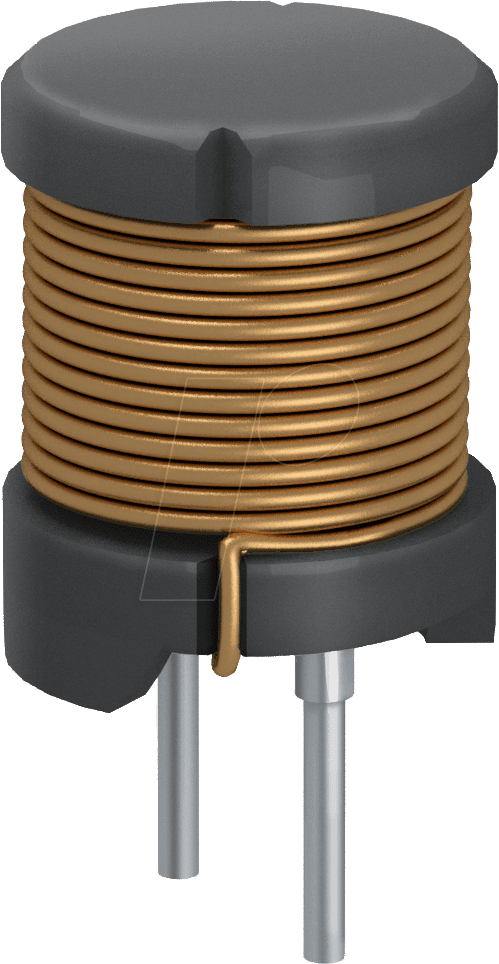

Präzisionskomponente für anspruchsvolle Schaltungen: L-09HCP 1,0M Stehende Induktivität
Das L-09HCP 1,0M ist eine hochleistungsfähige stehende Induktivität, die speziell für Applikationen entwickelt wurde, bei denen präzise elektrische Eigenschaften und zuverlässige Performance unerlässlich sind. Sie eignet sich ideal für Ingenieure, Entwickler und Elektronik-Enthusiasten, die hochwertige Komponenten für Filterkreise, Energiespeicherung oder Signalverarbeitung in professionellen sowie fortgeschrittenen Hobby-Projekten suchen. Diese Induktivität löst das Problem der unerwünschten Impedanzschwankungen und Rauschfilterung, indem sie eine konsistente und stabile Induktivität von 1,0 Millihenry (mH) bietet.
Überlegene Performance und Materialqualität
Die L-09HCP 1,0M hebt sich von Standardinduktivitäten durch ihre herausragende Fertigungsqualität und die Verwendung eines hochwertigen Ferritkerns ab. Ferritmaterialien sind bekannt für ihre exzellenten magnetischen Eigenschaften, insbesondere für geringe Verluste bei hohen Frequenzen und eine hohe Permeabilität. Dies ermöglicht dem L-09HCP 1,0M, seine spezifizierten Induktivitätswerte auch unter anspruchsvollen Betriebsbedingungen stabil zu halten. Im Gegensatz zu einfacheren Kernmaterialien minimiert der Ferritkern von 09HCP unerwünschte Hysterese- und Wirbelstromverluste, was zu einer effizienteren Energieumwandlung und geringeren Wärmeentwicklung führt. Die präzise Wicklung und Verkapselung gewährleisten zudem eine hohe Zuverlässigkeit und Langlebigkeit.
Technische Spezifikationen und Vorteile
Die L-09HCP 1,0M repräsentiert eine optimierte Lösung für eine Vielzahl von elektronischen Schaltungen. Ihre Charakteristika sind darauf ausgelegt, spezifische Herausforderungen in der Schaltungsentwicklung zu meistern:
- Hohe Induktivität von 1,0 mH: Bietet eine signifikante Reaktanz, die für effektive Filterung und Energiespeicherung benötigt wird.
- Ferritkern (09HCP): Gewährleistet geringe Verluste und hohe Effizienz, was besonders in Schaltnetzteilen und HF-Anwendungen von Bedeutung ist.
- Stabile Charakteristik: Die Induktivität bleibt auch bei wechselnden Lasten und Temperaturen weitgehend konstant.
- Kompaktes Design: Ermöglicht eine platzsparende Integration in Schaltungen.
- Robuste Bauweise: Sorgt für Widerstandsfähigkeit gegenüber Umwelteinflüssen und mechanischer Beanspruchung.
- Geringer Gleichstromwiderstand (DCR): Reduziert Leistungsverluste und verbessert die Gesamteffizienz der Schaltung.
- Hohe Sättigungsstromfestigkeit: Verhindert eine unerwünschte Reduzierung der Induktivität unter hoher Strombelastung.
- Breiter Frequenzbereich: Geeignet für diverse Signalverarbeitungs- und Filteranwendungen über einen weiten Frequenzbereich.
Anwendungsbereiche und Einsatzoptimierung
Die L-09HCP 1,0M ist eine vielseitige Komponente, die in zahlreichen technischen Gebieten ihre Stärken ausspielt:
- Netzteiltechnik: Als glättende Induktivität in Ausgangsfiltern von Schaltnetzteilen zur Reduzierung von Restwelligkeit und zur Verbesserung der Effizienz.
- HF-Schaltungen: In Funkfrequenzanwendungen, beispielsweise als Teil von Schwingkreisen oder zur Impedanzanpassung.
- Signalfilterung: Zur Entkopplung von Störsignalen, zur Bandpass- oder Bandstoppfilterung in Audio- und Datentechnik.
- Energiespeicher: Als Kernkomponente in Chopper-Schaltungen oder zur kurzzeitigen Energiespeicherung.
- Motorsteuerungen: Zur Stromglättung und zum Schutz vor Spannungsspitzen.
Detaillierte Produktmerkmale
Um die Entscheidungsgrundlage für Ihre Schaltungsprojekte zu optimieren, bieten wir Ihnen eine detaillierte Übersicht der Eigenschaften des L-09HCP 1,0M:
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Stehende Induktivität |
| Modellnummer | L-09HCP 1,0M |
| Kernmaterial | Hochwertiger Ferrit (09HCP-Spezifikation) |
| Induktivitätswert | 1,0 mH (Millihenry) |
| Toleranz | Typischerweise ±10% oder besser (je nach exakter Fertigungscharge und Spezifikation) |
| Nennstrom (RMS) | Optimiert für typische Anwendungen; genauer Wert abhängig von thermischer Ableitung und Umgebungstemperatur (Details im Datenblatt) |
| Maximaler Gleichstromwiderstand (DCR) | Minimaler DCR zur Reduktion von Leistungsverlusten (Spezifikation im Datenblatt) |
| Betriebstemperaturbereich | Erweiterter Bereich für Zuverlässigkeit unter diversen Umgebungsbedingungen (typisch -40°C bis +125°C) |
| Isolationsklasse | Entwickelt für hohe Spannungsfestigkeit und sicheren Betrieb |
| Abmessungen | Kompakte Bauform für einfache Integration auf Platinen (genaue Abmessungen im technischen Datenblatt) |
| Anschlussart | Robuste Lötanschlüsse für sichere und leitfähige Verbindungen |
| Anwendungsfokus | Filterung, Energiespeicherung, Signalverarbeitung, Schaltnetzteile, HF-Applikationen |
FAQ – Häufig gestellte Fragen zu L-09HCP 1,0M – Stehende-Induktivität, 09HCP, Ferrit, 1,0 mH
Was ist der Hauptvorteil der Verwendung von Ferrit als Kernmaterial für diese Induktivität?
Ferritkerne bieten im Vergleich zu anderen Materialien wie Eisenpulver oder laminierten Kernen eine höhere magnetische Permeabilität bei geringeren Verlusten, insbesondere bei höheren Frequenzen. Dies resultiert in einer effizienteren Energieübertragung und geringerer Wärmeentwicklung, was für den stabilen Betrieb von elektronischen Schaltungen unerlässlich ist.
In welchen Schaltungstypen ist die L-09HCP 1,0M besonders empfehlenswert?
Die L-09HCP 1,0M eignet sich hervorragend für Applikationen wie Ausgangsfilter in Schaltnetzteilen zur Glättung von Gleichspannungen, in HF-Schaltungen zur Impedanzanpassung oder als Teil von Bandpass-/Bandstoppfiltern in der Signalverarbeitung. Ihre Spezifikationen sind auf eine hohe Performance in diesen Bereichen ausgelegt.
Wie beeinflusst die „stehende“ Bauform die Leistung der Induktivität?
Die stehende Bauform bezieht sich primär auf die Montage auf einer Leiterplatte. Sie ermöglicht oft eine bessere Wärmeabfuhr und eine stabilere mechanische Befestigung im Vergleich zu aufrechten oder horizontalen Bauformen. In Bezug auf die elektrischen Eigenschaften selbst hat die Bauform weniger direkten Einfluss als das Kernmaterial und die Wicklung.
Kann die L-09HCP 1,0M auch für höhere Stromstärken als angegeben verwendet werden?
Es wird dringend empfohlen, die Nennstromspezifikationen einzuhalten. Überschreitet der Betriebsstrom den spezifizierten Nennstrom, kann dies zu einer Sättigung des Ferritkerns führen. Dies reduziert die Induktivität und erhöht die Verluste, was die Leistung der Schaltung beeinträchtigt und im schlimmsten Fall zur Beschädigung der Komponente führen kann.
Welche Auswirkungen hat eine Überschreitung des Betriebstemperaturbereichs?
Eine Überschreitung des spezifizierten Betriebstemperaturbereichs kann zu einer Degradation der Materialeigenschaften des Ferritkerns und des Isolationsmaterials führen. Dies kann die Induktivität beeinflussen, die Verluste erhöhen und die Lebensdauer der Komponente signifikant verkürzen oder sogar zum sofortigen Ausfall führen.
Wie unterscheidet sich die Toleranz von ±10% bei dieser Induktivität von Standardkomponenten?
Eine Toleranz von ±10% bei Induktivitäten ist im Bereich von Hochleistungskomponenten üblich und bietet ein gutes Gleichgewicht zwischen Präzision und Kosten. Für extrem kritische Anwendungen, bei denen eine engere Toleranz erforderlich ist, sollten speziell ausgewählte oder kompensierte Induktivitäten in Betracht gezogen werden. Die L-09HCP 1,0M bietet jedoch eine konsistente und zuverlässige Leistung innerhalb dieser Spezifikation.
Bietet die L-09HCP 1,0M Schutz vor elektromagnetischer Interferenz (EMI)?
Ja, durch die Wahl des Ferritkerns und die sorgfältige Wicklung der Spule ist die L-09HCP 1,0M dazu konzipiert, unerwünschte elektromagnetische Abstrahlung zu minimieren und gleichzeitig als Filter gegen externe EMI-Quellen zu wirken. Die Induktivität spielt eine Schlüsselrolle bei der Unterdrückung von Hochfrequenzstörungen.
