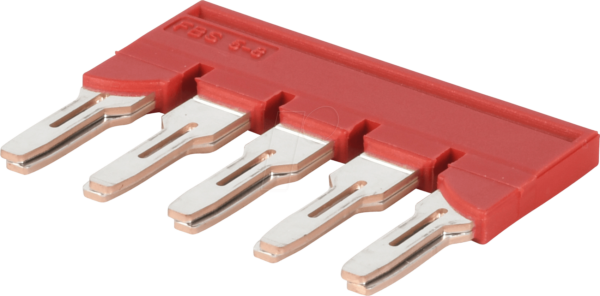

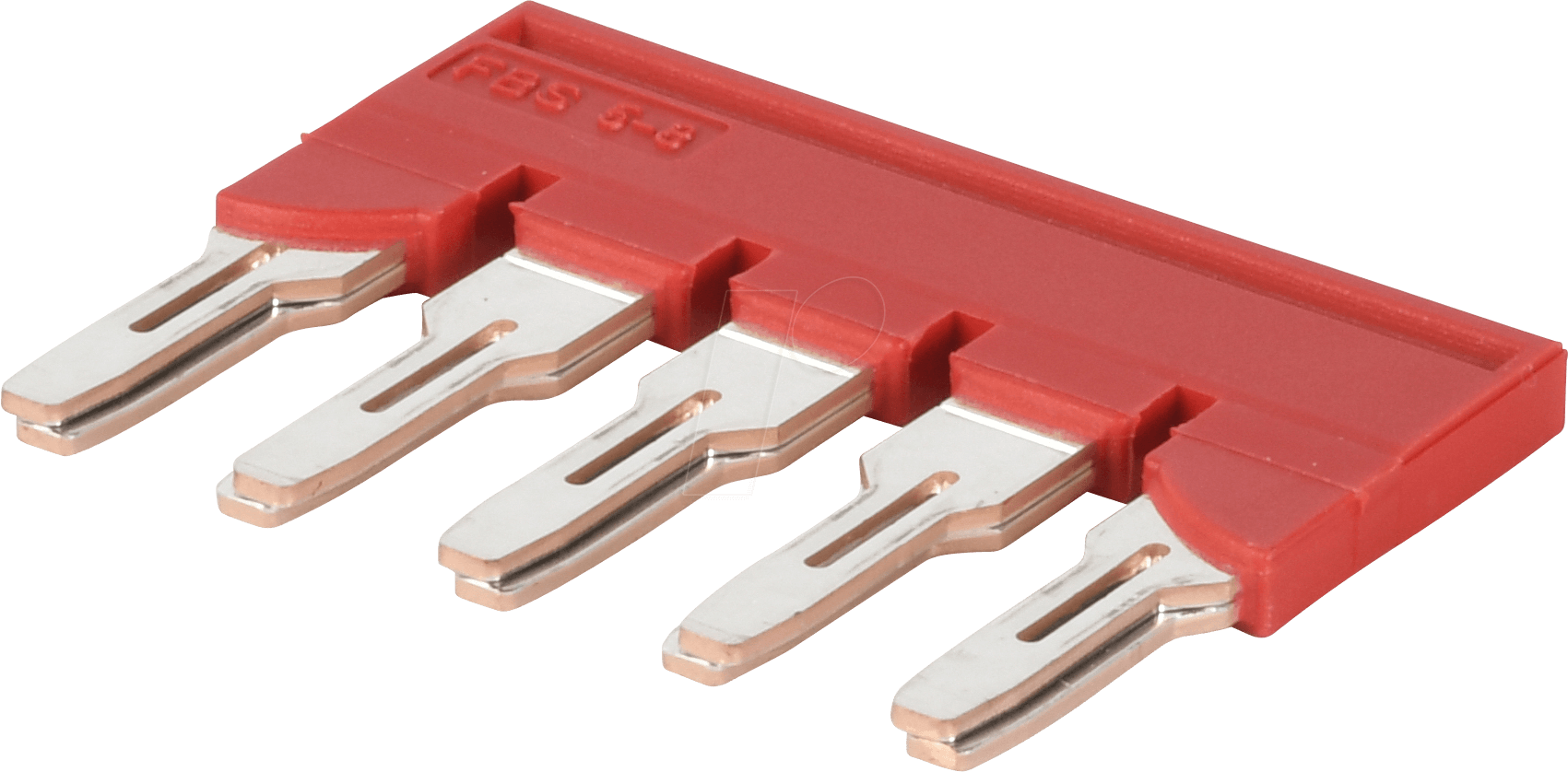

FBS 5-8 – 5-polige feste Brücke für UT6/ST6: Präzision und Zuverlässigkeit für Ihre elektrische Verbindung
Sie benötigen eine robuste und zuverlässige Lösung für die Verbindung mehrerer Stromkreise innerhalb einer kompakten Einspeisungseinheit? Die FBS 5-8 – eine 5-polige feste Brücke speziell entwickelt für die UT6 und ST6 Reihen – optimiert die interne Verdrahtung Ihrer Verteilungen und Schaltschränke. Sie adressiert die Notwendigkeit einer schnellen, sicheren und normgerechten Leiterverbindung, indem sie das manuelle Verdrähten einzelner Litzen überflüssig macht und so Fehlerquellen minimiert und die Montagezeit signifikant reduziert. Dieses Produkt ist die ideale Wahl für Elektriker, Schaltanlagenbauer und Planer, die Wert auf Effizienz und höchste Sicherheitsstandards legen.
Maximale Effizienz durch durchdachtes Design
Die FBS 5-8 ist mehr als nur ein Verbindungselement; sie ist ein integraler Bestandteil eines optimierten Verdrahtungskonzepts. Ihre Konstruktion minimiert nicht nur den Platzbedarf, sondern sorgt auch für eine gleichmäßige Stromverteilung und thermische Entlastung der Anschlusspunkte. Im Vergleich zu aufwändigen Einzelverdrahtungen bietet die feste Brücke eine überlegene Lösung in Bezug auf:
- Reduzierte Montagezeit: Schnelle Installation durch einfaches Stecken an den vorgesehenen Sammelschienenkontaktpunkten der UT6/ST6 Klemmen.
- Fehlervermeidung: Eliminiert potenzielle Verdrahtungsfehler, die bei manueller Verbindung einzelner Adern auftreten können.
- Platzersparnis: Kompaktes Design, das wertvollen Bauraum in der Verteilung und im Schaltschrank schafft.
- Hohe Kontaktstabilität: Sorgt für eine langlebige und sichere elektrische Verbindung unter verschiedensten Betriebsbedingungen.
- Normenkonformität: Entwickelt nach einschlägigen Industrienormen für elektrische Verbindungen und Sicherheit.
Technische Spezifikationen und herausragende Eigenschaften
Die FBS 5-8 zeichnet sich durch ihre technische Ausgereiftheit und die Verwendung hochwertiger Materialien aus, die eine lange Lebensdauer und zuverlässige Funktionalität gewährleisten. Die präzise gefertigten Kontaktflächen sorgen für einen geringen Übergangswiderstand und minimieren somit Energieverluste und Wärmeentwicklung.
| Merkmal | Beschreibung/Spezifikation |
|---|---|
| Produktbezeichnung | FBS 5-8 |
| Anzahl der Pole | 5 |
| Typ | Feste Brücke |
| Kompatibilität | UT6 und ST6 Reihen (spezifische Serie beachten) |
| Bemessungsstrom | Angepasst an die zulässigen Grenzwerte der UT6/ST6 Klemmen (typischerweise bis 24A oder höher, je nach Klemmentyp) |
| Bemessungsspannung | Angepasst an die zulässigen Grenzwerte der UT6/ST6 Klemmen (typischerweise bis 400V oder 690V, je nach Klemmentyp) |
| Material des Leiters | Hochleitfähiges Kupfermaterial, oberflächenbehandelt zur Verhinderung von Oxidation und zur Gewährleistung geringer Übergangswiderstände. |
| Isolationsmaterial | Hochwertiger thermoplastischer Kunststoff (z.B. Polyamid, PBT) mit ausgezeichneten dielektrischen Eigenschaften und hoher mechanischer Festigkeit. Beständig gegen chemische Einflüsse und hohe Temperaturen im zulässigen Betriebsbereich. |
| Temperaturbereich | Geeignet für den Einsatz in einem breiten Umgebungstemperaturbereich, typischerweise von -40°C bis +85°C, um Zuverlässigkeit unter verschiedenen klimatischen Bedingungen zu gewährleisten. |
| Montageart | Steckverbindung auf den integrierten Sammelschienen der UT6/ST6 Reihenklemmen. |
| Farbe | Anthrazit oder Grau (je nach Herstellerstandard für elektrische Bauteile) |
| Zulassungen | Konform mit relevanten internationalen und regionalen Normen wie IEC, UL, VDE (falls zutreffend, spezifische Zulassungen des Herstellers prüfen). |
Anwendungsgebiete: Wo die FBS 5-8 ihre Stärken ausspielt
Die FBS 5-8 ist ein essenzielles Bauteil in einer Vielzahl von industriellen und gewerblichen Anwendungen. Ihre primäre Aufgabe ist die Bündelung und Verteilung von Strom oder Signalen innerhalb von Verteilern, Schaltschränken und Steuerungsanlagen. Sie findet breite Anwendung in:
- Industrielle Automatisierung: Zur Verbindung von Einspeisungen für Motoren, Sensoren, Aktoren und Steuerungsmodule in Produktionsanlagen.
- Gebäudetechnik: In Unterverteilungen für die Stromversorgung verschiedener Stromkreise wie Beleuchtung, Heizung, Lüftung und Klima (HLK) sowie Steckdosenkreise.
- Maschinenbau: Zur einfachen und sicheren Verdrahtung von Maschinensteuerungen und deren Peripheriegeräten.
- Schaltschrankbau: Als Standardkomponente zur schnellen Konfektionierung von Schaltschränken, um eine effiziente Stromverteilung zu gewährleisten.
- Energiemanagementsysteme: Zur Verteilung von Energie innerhalb von Solaranlagen, Windkraftanlagen und anderen regenerativen Energieerzeugungssystemen.
Vorteile der festen Brücke gegenüber alternativen Verbindungsmethoden
Die Entscheidung für eine feste Brücke wie die FBS 5-8 anstelle von manuell verlegten Brückenleitern oder individuellen Verbindungsstücken bietet eine Reihe von quantifizierbaren Vorteilen. Diese Vorteile resultieren direkt aus der ingenieursmäßigen Konzeption und Fertigung des Produkts:
- Eliminierung von Verbindungsfehlern: Bei manueller Verdrahtung besteht immer die Gefahr von vertauschten Anschlüssen oder unvollständigen Verbindungen, was zu Systemausfällen oder sogar Gefahren führen kann. Die feste Brücke, die präzise für die vorgesehenen Klemmen konzipiert ist, schließt diese Fehlerquellen praktisch aus.
- Optimierte Stromverteilung: Die FBS 5-8 ist so konzipiert, dass sie den Strom gleichmäßig auf die verbundenen Pole verteilt. Dies minimiert lokale Überlastungen und sorgt für eine konsistente Betriebsspannung an allen angeschlossenen Verbrauchern.
- Reduzierter Montageaufwand und -zeit: Die Installation einer festen Brücke dauert nur wenige Sekunden. Sie muss lediglich auf die Sammelschienen gesteckt werden. Dies senkt die Gesamtkosten der Installation erheblich, insbesondere bei größeren Anlagen mit vielen Verbindungen.
- Verbesserte mechanische Stabilität und Vibrationfestigkeit: Die feste Brücke bietet eine inhärent stabilere mechanische Verbindung als einzelne Litzen. Dies ist besonders wichtig in Umgebungen mit starken Vibrationen, wie sie in industriellen Anlagen häufig vorkommen.
- Standardisierung und einfache Wartung: Die Verwendung von standardisierten Brücken wie der FBS 5-8 erleichtert die Fehlersuche und Wartung. Ersatzteile sind leicht identifizierbar und der Austausch ist unkompliziert.
- Gleichbleibend niedrige Übergangswiderstände: Durch die präzise Fertigung und die Verwendung von Materialien mit hoher Leitfähigkeit werden konstant niedrige Übergangswiderstände erzielt. Dies führt zu geringeren Energieverlusten und einer reduzierten Wärmeentwicklung an den Kontaktstellen, was die Lebensdauer der gesamten Installation verlängert.
Häufig gestellte Fragen zu FBS 5-8 – 5-polige feste Brücke für UT6/ST6
Was genau ist eine feste Brücke und wofür wird sie verwendet?
Eine feste Brücke, wie die FBS 5-8, ist ein vorkonfektioniertes Bauteil, das dazu dient, mehrere elektrische Anschlüsse gleichzeitig miteinander zu verbinden. Sie wird typischerweise in Reihenklemmen verwendet, um Strom oder Signale von einer Sammelschiene auf mehrere nachgeschaltete Klemmen zu verteilen. Dies vereinfacht und beschleunigt die Verdrahtung erheblich und minimiert Fehlerquellen im Vergleich zur Einzelverdrahtung.
Für welche Klemmentypen ist die FBS 5-8 specifically geeignet?
Die FBS 5-8 ist speziell für die Integration mit Reihenklemmen der UT6 und ST6 Baureihen konzipiert. Es ist wichtig, die genauen Spezifikationen der jeweiligen Klemmen zu prüfen, um die vollständige Kompatibilität sicherzustellen, insbesondere hinsichtlich der Abmessungen und der integrierten Sammelschienensysteme.
Wie wird die FBS 5-8 installiert?
Die Installation der FBS 5-8 ist denkbar einfach. Sie wird direkt auf die dafür vorgesehenen Kontakte oder die integrierte Sammelschiene der UT6 oder ST6 Reihenklemme gesteckt. Oft ist kein Werkzeug erforderlich; die Brücke rastet hörbar ein und sorgt für eine sichere und elektrisch leitende Verbindung.
Welche Vorteile bietet die FBS 5-8 gegenüber einzelnen Brückenleitern?
Die FBS 5-8 bietet signifikante Vorteile wie eine reduzierte Montagezeit, minimierte Fehlerquellen durch vordefinierte Verbindungen, eine höhere mechanische Stabilität, verbesserte Vibrationfestigkeit und eine standardisierte Lösung, die Wartung und Austausch vereinfacht. Zudem sorgt die gleichmäßige Stromverteilung für eine höhere Systemzuverlässigkeit.
Welche Strom- und Spannungsbelastbarkeit hat die FBS 5-8?
Die Strom- und Spannungsbelastbarkeit der FBS 5-8 ist direkt an die zulässigen Grenzwerte der UT6/ST6 Reihenklemmen gebunden, für die sie konzipiert ist. Diese Werte liegen typischerweise im Bereich von bis zu 24 Ampere und bis zu 400V oder 690V. Für exakte Werte konsultieren Sie bitte das technische Datenblatt der von Ihnen verwendeten Klemmenreihe.
Aus welchem Material besteht die FBS 5-8 und warum ist das wichtig?
Die FBS 5-8 besteht aus einem hochleitfähigen Kupfermaterial für die leitenden Brücken und einem robusten, dielektrischen thermoplastischen Kunststoff für das Gehäuse. Die Kupferverbindungen gewährleisten einen geringen Übergangswiderstand, was Energieverluste und Wärmeentwicklung minimiert. Das Isolationsmaterial schützt vor elektrischen Schlägen und sorgt für mechanische Stabilität sowie Beständigkeit gegenüber Umwelteinflüssen.
Ist die FBS 5-8 für den Einsatz in rauen Umgebungen geeignet?
Ja, die FBS 5-8 ist für den industriellen Einsatz konzipiert und verfügt über Materialien, die eine gute Beständigkeit gegen Umgebungsfaktoren wie moderate chemische Einflüsse und einen breiten Temperaturbereich aufweisen. Für extrem aggressive Umgebungen sollten jedoch spezifische Produktvarianten oder zusätzliche Schutzmaßnahmen in Betracht gezogen werden.
