Entstörfilter: Professionelle Lösungen für eine störungsfreie elektrische Versorgung
In der modernen Elektronik und IT sind saubere Stromversorgung und die Vermeidung von elektromagnetischen Störungen (EMI) entscheidend für die Zuverlässigkeit und Leistungsfähigkeit von Geräten und Anlagen. Unsere sorgfältig ausgewählte Kategorie an Entstörfiltern bietet Ihnen eine breite Palette an professionellen Lösungen, die entwickelt wurden, um unerwünschte hochfrequente Störungen auf Stromleitungen und Datenkabeln effektiv zu unterdrücken. Ob für industrielle Anwendungen, professionelle AV-Systeme, Netzwerktechnik oder anspruchsvolle Heimanwender – hier finden Sie die passende Filterlösung, um die Signalintegrität zu gewährleisten und die Lebensdauer Ihrer empfindlichen Elektronik zu verlängern. Wir haben diese Auswahl für Anwender getroffen, die Wert auf maximale Performance, Langlebigkeit und Einhaltung von Normen legen.
Die Bedeutung von Entstörfiltern in modernen Systemen
Entstörfilter, auch als EMI-Filter oder RFI-Filter (Radio Frequency Interference) bezeichnet, spielen eine essenzielle Rolle im Schutz elektrischer und elektronischer Geräte vor unerwünschten elektromagnetischen Feldern und Störsignalen. Diese Störungen können von einer Vielzahl von Quellen ausgehen, darunter Schaltnetzteile, Motoren, Dimmer, Funkgeräte, aber auch von anderen angeschlossenen Geräten im Stromnetz. Ohne adäquate Filterung können solche Störungen zu Funktionsbeeinträchtigungen, Datenverlust, Fehlermeldungen, erhöhter Wärmeentwicklung und im schlimmsten Fall zu permanenten Schäden an Komponenten führen. Eine professionelle Entstörung trägt maßgeblich zur Stabilisierung des Betriebs, zur Verbesserung der Audio- und Videoqualität und zur Einhaltung gesetzlicher Vorschriften hinsichtlich elektromagnetischer Verträglichkeit (EMV) bei.
Worauf sollten Sie beim Kauf von Entstörfiltern achten?
Die Auswahl des richtigen Entstörfilters ist entscheidend für dessen Wirksamkeit. Berücksichtigen Sie folgende Kernkriterien, um eine optimale Lösung für Ihre spezifischen Anforderungen zu finden:
- Anwendungsbereich: Identifizieren Sie die primäre Anwendung. Benötigen Sie einen Filter für Stromversorgungen, Datenleitungen (z.B. Netzwerk, USB, HDMI), Motoren oder spezielle industrielle Maschinen? Unterschiedliche Anwendungen erfordern spezifische Filtertopologien und Kennwerte.
- Filtergüte und Dämpfung: Achten Sie auf die angegebene Dämpfungsleistung (in Dezibel, dB) über einen bestimmten Frequenzbereich. Je höher die Dämpfung in den relevanten Störfrequenzen, desto effektiver der Filter.
- Bemessungsstrom und -spannung: Der Entstörfilter muss für den maximalen Strom und die Spannung ausgelegt sein, die das zu schützende Gerät bzw. die Leitung im Betrieb aufnimmt. Überlastung kann zur Zerstörung des Filters führen.
- Frequenzbereich: Stellen Sie sicher, dass der Filter Frequenzen dämpft, die tatsächlich im betroffenen System als Störquelle identifiziert wurden oder typischerweise auftreten.
- Schutzklasse und Normen: Beachten Sie relevante Normen wie IEC 60939 (Kondensatoren zur Funkentstörung) oder lokale EMV-Vorschriften. Zertifizierungen durch anerkannte Prüfinstitute (z.B. VDE, UL, CE) geben zusätzliche Sicherheit.
- Bauform und Anschlussart: Berücksichtigen Sie die verfügbaren Platzverhältnisse und die benötigte Anschlussart (z.B. Schraubklemmen, Steckkontakte, Einbaufilter mit Kabeldurchführung).
- Umweltaspekte: Bei industriellen Anwendungen sind auch Aspekte wie Temperaturbereich, Feuchtigkeitsbeständigkeit (IP-Schutzklasse) und mechanische Robustheit wichtig.
- Herstellerreputation: Vertrauenswürdige Marken wie Schaffner, Würth Elektronik, TE Connectivity oder EPCOS stehen oft für hohe Qualität und Zuverlässigkeit.
Typen von Entstörfiltern und ihre Einsatzgebiete
Die Vielfalt an Entstörfiltern ermöglicht eine präzise Anpassung an verschiedenste Herausforderungen. Hier eine Übersicht über gängige Typen:
| Filtertyp | Funktionsweise & Anwendungsbereich | Typische Störungsarten | Vorteile | Nachteile | Wichtige Kennwerte |
|---|---|---|---|---|---|

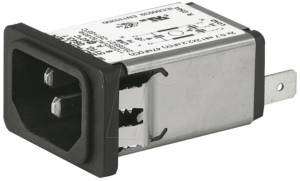

| Netzfilter (Leistungsfilter) | Filtert hochfrequente Störungen auf der 50/60 Hz Wechselstromversorgung. Dämpft Gleichtakt- und Gegentaktstörungen. Einsatz in Netzteilen, Maschinen, Industrieanlagen. | EMI/RFI von Schaltnetzteilen, Motoren, Frequenzumrichtern. | Breitbandige Dämpfung, Reduktion von Netzbrumm, Schutz vor externen Störungen. | Können Leistungsverluste verursachen, benötigen Platz, Kosten. | Bemessungsstrom (A), Bemessungsspannung (V), Dämpfung (dB) bei bestimmten Frequenzen, Anzahl der Pole (1-phasig, 3-phasig). |
| Datenleitungsfilter | Speziell für die Entstörung von Datenleitungen wie Ethernet, USB, RS232, HDMI, etc. Bieten gezielte Dämpfung für die jeweiligen Signalbandbreiten. | EMI/RFI über Datenkabel, Übersprechen. | Schutz empfindlicher Datenschnittstellen, Gewährleistung der Signalintegrität, Reduktion von Bitfehlern. | Begrenzte Bandbreite je nach Filtertyp, kann bei falscher Wahl Bandbreite reduzieren. | Anzahl der Leitungen (Lines), Dämpfung (dB) im relevanten Frequenzbereich, Durchlassdämpfung (Insertion Loss). |
| DC-Filter | Filtern Störungen auf Gleichstromleitungen. Wichtig für empfindliche DC-betriebene Geräte wie Sensoren, Messgeräte, LED-Beleuchtung. | Hochfrequente Störungen auf DC-Schienen, Ripple-Reduktion. | Verbesserung der Stabilität von DC-Spannungen, Schutz vor Störungen durch andere DC-Verbraucher. | Weniger verbreitet als AC-Filter, spezifische Auslegung erforderlich. | Bemessungsstrom (A), Spannungsfestigkeit (V DC), Dämpfungscharakteristik. |
| Motorfilter | Speziell zur Unterdrückung von Gleichtaktströmen und Spannungsspitzen, die von Frequenzumrichtern oder Pulsweitenmodulations (PWM)-Steuerungen generiert werden. Schützen Motoren und Lager vor Verschleiß. | Gleichtaktströme, PWM-induzierte Spannungsspitzen, Lagerströme. | Verlängerung der Lebensdauer von Motoren und Lagern, Reduktion von EMV-Emissionen. | Nur für spezifische Motorsteuerungen relevant, korrekte Dimensionierung entscheidend. | Motorleistung (kW), Nennstrom (A), Ausgangsspannung (V), Schaltfrequenz (kHz). |
| Ferritkerne | Einfache, passive Entstörkomponenten, die um Kabel gelegt werden. Wirken als Drossel und dämpfen hochfrequente Störungen. | Gezielte Dämpfung bestimmter Frequenzen, oft zur Reduzierung von EMI bei Kabeln. | Einfache Nachrüstung, kostengünstig, keine zusätzliche Stromversorgung nötig. | Nur für bestimmte Frequenzen wirksam, Dämpfung ist frequenzabhängig, weniger effektiv als aktive Filter. | Materialtyp (z.B. N48, 3E25), Abmessungen, Toleranz. |
Technische Aspekte und Branchennormen
Die Entwicklung und Auswahl von Entstörfiltern unterliegt strengen technischen Anforderungen und internationalen Normen, um die elektromagnetische Verträglichkeit (EMV) von Geräten und Systemen zu gewährleisten. Ein zentraler Aspekt ist die Frequenzabhängigkeit der Filterwirkung. Filter werden oft auf ihre Dämpfungseigenschaften in bestimmten Frequenzbändern hin spezifiziert, die für industrielle Anwendungen oder die Datenübertragung relevant sind. Die Normenreihe IEC 61000 gibt hierbei die Richtlinien vor, insbesondere im Hinblick auf die Störaussendung (Emission) und die Störfestigkeit (Immunity).
Bei Netzfiltern sind die IEC 60939 für Kondensatoren und die IEC 60601 (für medizinische Geräte) wichtige Referenzen. Die Unterscheidung zwischen Gleichtakt- und Gegentaktfiltern ist dabei fundamental. Gleichtaktstörungen breiten sich über beide Leiter (z.B. L und N) in die gleiche Richtung aus und sind oft die Ursache für externe EMI. Gegentaktstörungen hingegen breiten sich zwischen den Leitern aus. Hochwertige Netzfilter kombinieren beide Filterprinzipien mittels verschiedener Filterglieder wie Drosseln (Induktivitäten), Kondensatoren (oft X- und Y-Kondensatoren) und ggf. Widerständen.
Für elektronische Bauteile, die in Filtern eingesetzt werden, wie zum Beispiel metallisierte Folienkondensatoren (z.B. PP-Folien für X-Kondensatoren) oder Keramikkondensatoren (für Y-Kondensatoren), sind spezifische Materialeigenschaften wie Selbstheilungseffekte, Spannungsfestigkeit und Temperaturkoeffizienten entscheidend für die Langzeitstabilität und Sicherheit. Umweltaspekte gewinnen zunehmend an Bedeutung; so werden zunehmend Filter mit RoHS-konformen Materialien angeboten, die auf den Einsatz von gefährlichen Substanzen wie Blei oder Cadmium verzichten.
FAQ – Häufig gestellte Fragen zu Entstörfilter
Was ist der Unterschied zwischen einem Entstörfilter und einem Überspannungsschutz?
Ein Entstörfilter unterdrückt primär hochfrequente Störungen (EMI/RFI), die den normalen Betrieb von Geräten beeinträchtigen können. Ein Überspannungsschutz hingegen schützt vor kurzzeitigen, aber sehr energiereichen Spannungsspitzen, die beispielsweise durch Blitzeinschläge oder Schaltvorgänge im Stromnetz entstehen und Geräte zerstören können. Oft sind jedoch beide Funktionen in einem Gerät kombiniert.
Brauche ich einen Entstörfilter für meine Hi-Fi-Anlage oder mein Heimkino?
Ja, insbesondere wenn Sie empfindliche Audio- oder Videokomponenten besitzen und Wert auf bestmögliche Klang- und Bildqualität legen. Netzstörungen können sich als Brummen, Rauschen oder Bildflackern bemerkbar machen. Spezielle Audio- oder AV-Netzfilter können hier Abhilfe schaffen und die Signalreinheit deutlich verbessern.
Welchen Entstörfilter benötige ich für meinen Frequenzumrichter?
Für Frequenzumrichter sind spezielle Motorfilter oder Netzfilter mit hoher Stromtragfähigkeit und Dämpfung im relevanten Frequenzbereich der PWM-Steuerung erforderlich. Diese Filter reduzieren Gleichtaktströme und schützen sowohl den Motor als auch das Stromnetz vor störenden Emissionen.
Sind Ferritkerne eine effektive Lösung für alle Störprobleme?
Ferritkerne sind eine einfache und oft wirksame Methode zur Dämpfung von hochfrequenten Störungen, insbesondere wenn die Störquelle und der betroffene Bereich nah beieinander liegen oder zur Kabelentstörung. Sie sind jedoch keine Allzwecklösung und ihre Wirksamkeit ist frequenzabhängig. Für starke Störquellen oder kritische Anwendungen sind oft dedizierte Entstörfilter notwendig.
Was bedeutet die Angabe „Gleichtakt“ und „Gegentakt“ bei Filtern?
Gleichtaktstörungen breiten sich über beide Leiter (z.B. L und N) in die gleiche Richtung aus. Gegentaktstörungen breiten sich zwischen den Leitern aus. Gute Netzfilter unterdrücken beide Arten von Störungen, da sie oft in Kombination auftreten und zu unterschiedlichen Problemen führen können.
Wie wird die Dämpfung eines Entstörfilters gemessen?
Die Dämpfung wird in Dezibel (dB) angegeben und beschreibt, wie stark der Filter die Leistung eines Störsignals reduziert. Sie wird typischerweise über einen Frequenzbereich gemessen. Eine höhere dB-Zahl bedeutet eine stärkere Dämpfung bei der entsprechenden Frequenz.
Welche Rolle spielen X- und Y-Kondensatoren in Netzfiltern?
X-Kondensatoren werden zwischen den Netzleitern (L-N) geschaltet und dämpfen Gegentaktstörungen. Y-Kondensatoren werden zwischen einer Netzleitung und dem Schutzleiter (PE) geschaltet und dämpfen Gleichtaktstörungen. Sie sind essenzielle Komponenten für die sichere und effektive Filterung.
