EL 817C – Der zuverlässige 1-fach Optokoppler für sichere Signalübertragung
Der EL 817C – 1-fach Optokoppler ist die ideale Lösung für Entwickler und Techniker, die eine robuste und sichere galvanische Trennung in elektronischen Schaltungen benötigen. Dieses Bauteil schützt empfindliche Steuerkreise vor Spannungsspitzen und Störungen aus Leistungsteilen, was es zu einem unverzichtbaren Element in industriellen Automatisierungssystemen, Stromversorgungen und Messtechnik macht.
Galvanische Trennung: Das Kernprinzip des EL 817C
Optokoppler, auch bekannt als Optoisolatoren, realisieren die Signalübertragung zwischen zwei elektrisch voneinander getrennten Schaltungsteilen durch Licht. Der EL 817C besteht aus einer lichtemittierenden Diode (LED) und einem lichtempfindlichen Halbleiterbauelement (Fototransistor), die in einem Gehäuse integriert sind. Wenn die LED angesteuert wird, emittiert sie Licht, das von der Fototransistor registriert wird. Dieser schaltet daraufhin und gibt das Signal weiter. Diese optische Kopplung verhindert einen direkten elektrischen Pfad, wodurch effektiv eine galvanische Trennung erreicht wird. Dies ist entscheidend, um gefährliche hohe Spannungen von empfindlichen Mikrocontrollern oder Bedienoberflächen fernzuhalten und die Zuverlässigkeit sowie Sicherheit komplexer Systeme zu gewährleisten.
Leistungsmerkmale und Überlegenheit des EL 817C
Der EL 817C hebt sich durch seine spezifischen technischen Daten und seine bewährte Zuverlässigkeit ab:
- Hohe Isolationsspannung: Mit einer maximalen Isolationsspannung von 5kV (AC, 1 Minute) bietet der EL 817C einen herausragenden Schutz gegen Überspannungen und Potenzialunterschiede. Dies ist ein kritischer Faktor in Umgebungen mit stark schwankenden elektrischen Lasten oder in sicherheitsrelevanten Anwendungen.
- Breiter Temperaturbereich: Der EL 817C ist für den Einsatz in einem weiten Temperaturbereich ausgelegt, was seine Stabilität und Funktionssicherheit auch unter widrigen Umgebungsbedingungen sicherstellt.
- Geringer Leckstrom: Ein niedriger Leckstrom zwischen der Eingangs- und Ausgangsseite gewährleistet eine minimale Beeinflussung der zu trennenden Schaltung, selbst im ausgeschalteten Zustand.
- Hoher Stromübertragungsgrad (CTR): Der angegebene CTR-Bereich von 200-400% bedeutet, dass bereits ein geringer Eingangsstrom an der LED einen relativ hohen Ausgangsstrom am Fototransistor steuern kann. Dies ermöglicht effiziente Ansteuerung und hohe Flexibilität im Schaltungsdesign.
- Schnelle Schaltzeiten: Obwohl nicht explizit im Produktnamen genannt, ist für Optokoppler dieser Klasse eine gute Schaltgeschwindigkeit typisch, die für viele Echtzeitanwendungen ausreichend ist.

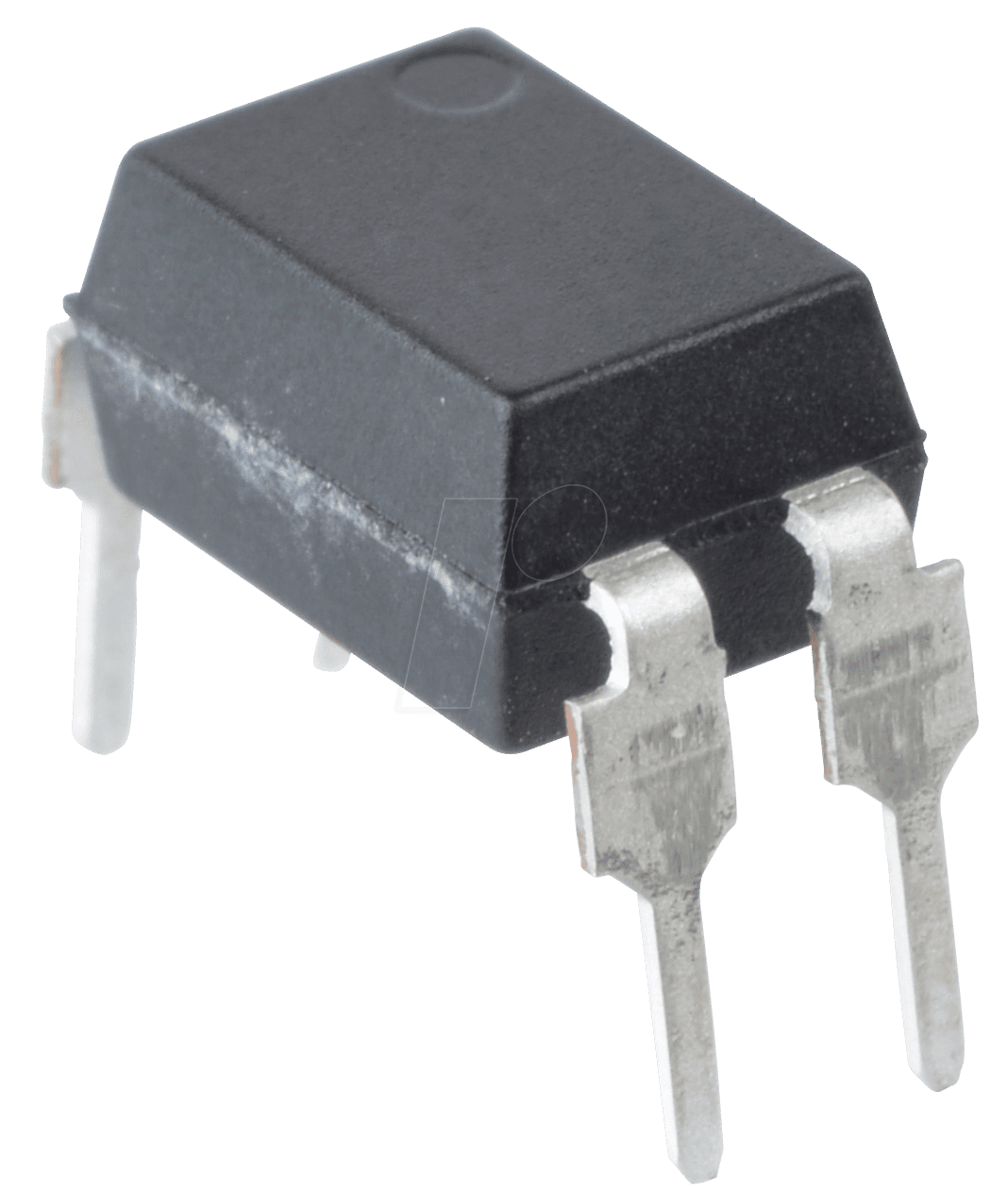

- Standard DIP-4 Gehäuse: Das DIP-4 (Dual In-line Package) Gehäuse ist ein etablierter Standard in der Elektronikindustrie. Es ermöglicht eine einfache Montage auf Leiterplatten, sowohl durch Handlöten als auch durch automatische Bestückungsmaschinen. Die PIN-Belegung ist standardisiert und erleichtert den Austausch und die Integration.
- Zuverlässigkeit und Langlebigkeit: Die bewährte Technologie und die hochwertige Fertigung des EL 817C garantieren eine lange Lebensdauer und eine konstante Leistungsfähigkeit über viele Betriebsstunden hinweg, was Ausfallzeiten minimiert und die Wartungskosten senkt.
Detaillierte Spezifikationen des EL 817C
Die technischen Daten des EL 817C sind entscheidend für seine Auswahl in spezifischen Applikationen:
- Anzahl Kanäle: 1
- Typ: Optokoppler (Fototransistor-Ausgang)
- Isolationsspannung: 5kV (AC, 1 Minute)
- Maximale Kollektor-Emitter-Spannung (Vce): 35V
- Maximale Kollektorstrom (Ic): 50mA
- Stromübertragungsgrad (CTR): 200% – 400% (typischerweise bei einem Forward Current von 10mA und Vce von 5V)
- LED Forward Voltage (Vf): Typischerweise ca. 1.2V bei 10mA
- LED Reverse Voltage (Vr): Typischerweise 5V
- Gehäuse: DIP-4 (Dual In-line Package)
Einsatzgebiete für den EL 817C
Der EL 817C findet breite Anwendung in:
- Schaltnetzteilen: Zur Rückkopplung und Isolierung von Steuerkreisen.
- Industrielle Steuerungen: Trennung von hochspannungsseitigen Aktoren und Sensoren von niedrigspannungsseitigen Mikrocontrollern.
- Automatisierungstechnik: Sicherung von SPS-Ein- und Ausgängen.
- Signalwandler: Konvertierung von Signalen zwischen verschiedenen Spannungspotenzialen.
- Audio- und Videotechnik: Verhindert Brummschleifen und schützt vor externen Störungen.
- Medizintechnik: Wo Patientensicherheit durch galvanische Trennung oberste Priorität hat.
Technische Eigenschaften im Überblick
| Eigenschaft | Wert | Bedeutung |
|---|---|---|
| Optische Kopplung | Ja | Ermöglicht sichere Trennung ohne direkten elektrischen Kontakt. |
| Isolationsspannung | 5kV (AC, 1 min) | Bietet exzellenten Schutz gegen hohe Spannungsspitzen. |
| Ausgangsstrom-Kapazität | 50mA (Ic) | Geeignet für die Ansteuerung vieler gängiger Lasten und Logikschaltungen. |
| Stromübertragungsgrad (CTR) | 200-400% | Hohe Effizienz bei der Signalübertragung vom Eingang zum Ausgang. |
| Gehäusebauform | DIP-4 | Standardisierte Bauform für einfache Montage und Integration. |
| Anzahl der Kanäle | 1-fach | Konzipiert für die isolierte Übertragung eines einzelnen Signals. |
| Schaltungsdesign-Flexibilität | Hoch | Ermöglicht robuste und sichere Schnittstellen zwischen verschiedenen Schaltungspotenzialen. |
| Zuverlässigkeit | Sehr hoch | Bewährte Technologie für langlebige und stabile Anwendungen. |
FAQ – Häufig gestellte Fragen zu EL 817C – 1-fach Optokoppler, 5kV, 35V, 50mA, 200-400%, DIP-4
Was ist die Hauptfunktion eines Optokopplers wie dem EL 817C?
Die Hauptfunktion eines Optokopplers wie dem EL 817C ist die galvanische Trennung von zwei elektrischen Schaltungen. Er ermöglicht die Übertragung von Signalen, ohne dass ein direkter elektrischer Pfad zwischen der Eingangs- und Ausgangsschaltung besteht. Dies schützt empfindliche Komponenten vor Überspannungen, Rauschen und potenziellen Störungen aus der anderen Schaltungshälfte.
Welchen Schutz bietet die Isolationsspannung von 5kV?
Eine Isolationsspannung von 5kV (gemessen nach AC, 1 Minute) bedeutet, dass der Optokoppler in der Lage ist, diese Spannung für die angegebene Dauer standzuhalten, ohne dass es zu einem Durchschlag oder einer Beschädigung kommt. Dies ist ein sehr hoher Wert, der einen robusten Schutz gegen gefährliche hohe Spannungen und Spannungsspitzen bietet, wie sie in industriellen Umgebungen oder bei der Anbindung an Netzspannung vorkommen können.
Was bedeutet der Stromübertragungsgrad (CTR) von 200-400%?
Der Stromübertragungsgrad (Current Transfer Ratio – CTR) gibt das Verhältnis des Ausgangsstroms (Kollektorstrom, Ic) zum Eingangsstrom (LED-Strom, If) an. Ein CTR von 200-400% bedeutet, dass für jeden Milliampere Strom, der durch die LED fließt, zwischen 2 und 4 Milliampere Strom am Fototransistor fließen können. Dies zeigt die Effizienz des Kopplers und ermöglicht die Ansteuerung von Lasten mit relativ geringem Eingangssignal.
Ist der EL 817C für hohe Frequenzen geeignet?
Obwohl der EL 817C eine gute Schaltgeschwindigkeit für viele Anwendungen aufweist, ist er primär für digitale oder langsame analoge Signalübertragung konzipiert. Für sehr hohe Frequenzen im Megahertz-Bereich oder darüber hinaus gibt es spezialisierte Hochgeschwindigkeits-Optokoppler. Für typische Steuerungs- und Isolationsaufgaben ist die Geschwindigkeit des EL 817C jedoch in der Regel mehr als ausreichend.
Welche Vorteile bietet das DIP-4 Gehäuse?
Das DIP-4 (Dual In-line Package) Gehäuse ist ein traditionelles und weit verbreitetes Format für integrierte Schaltungen und diskrete Bauteile. Es ermöglicht eine einfache und zuverlässige Montage auf Standard-Leiterplatten, sowohl durch manuelle Lötverfahren als auch durch automatisierte Bestückungsmaschinen. Die standardisierten Abstände der Pins erleichtern die Schaltungsentwicklung und die Bestückung.
Kann der EL 817C zur Ansteuerung von Relais verwendet werden?
Ja, der EL 817C kann prinzipiell zur Ansteuerung von Relais verwendet werden, insbesondere von Kleinrelais mit geringen Spulenströmen. Der Ausgangsstrom von bis zu 50mA und die Spannung von 35V sind für viele Relaisspulen ausreichend. Bei Relais mit höheren Strom- oder Spannungsanforderungen muss jedoch eventuell eine zusätzliche Treiberschaltung eingesetzt werden, um den Optokoppler zu entlasten.
Wie schützt der EL 817C einen Mikrocontroller vor Überspannung?
Wenn ein Mikrocontroller mit einer potenziell gefährlichen Spannung oder einer anderen Erdungsschleife verbunden ist, kann der EL 817C als Brücke dienen. Der Mikrocontroller steuert die LED des Optokopplers mit seiner eigenen sicheren Spannung an. Die optische Kopplung trennt diese Niederspannungsseite von der Hochspannungsseite, die an die Ausgangsschaltung des Optokopplers angeschlossen ist. So werden Spannungsspitzen oder Störungen von der Hochspannungsseite vom Mikrocontroller ferngehalten.
