EL 3053 EVL – Der Hochleistungs-Optokoppler für zuverlässige Schaltanwendungen
Der EL 3053 EVL Optokoppler mit integriertem TRIAC ist die ideale Lösung für alle, die eine präzise und sichere galvanische Trennung in ihren elektronischen Schaltungen benötigen. Er wurde speziell für anspruchsvolle industrielle Anwendungen und anspruchsvolle Hobbyprojekte entwickelt, bei denen Zuverlässigkeit und Isolationsspannung von höchster Bedeutung sind.
Überlegene Leistung und Sicherheit: Warum EL 3053 EVL?
Im Vergleich zu herkömmlichen optischen Kopplungslösungen bietet der EL 3053 EVL durch seine TRIAC-Ausgangsstufe eine direkte Ansteuerung von Wechselstromlasten ohne zusätzliche externe Komponenten. Dies vereinfacht das Schaltungsdesign erheblich, reduziert die Stückliste und minimiert potenzielle Fehlerquellen. Die hohe Spannungsfestigkeit von 600 V und die Isolationsspannung von 5000 V gewährleisten eine außergewöhnliche Sicherheit und Widerstandsfähigkeit gegenüber Spannungsspitzen, was ihn zur überlegenen Wahl für professionelle und semiprofessionelle Anwender macht, die kompromisslose Qualität und Langlebigkeit erwarten.
Anwendungsbereiche und technische Vorteile
Der EL 3053 EVL Optokoppler entfaltet seine Stärken in einer Vielzahl von Anwendungen, bei denen eine effektive Trennung zwischen der Steuerelektronik und der Lastschaltung unerlässlich ist. Seine Fähigkeit, Wechselstromlasten direkt zu schalten, macht ihn prädestiniert für:
- Netzspannungsansteuerung: Schalten von Haushaltsgeräten, Beleuchtungssystemen, Motoren und anderen AC-Lasten über eine Niederspannungssteuerung.
- Industrielle Automatisierung: Integration in SPS-Systeme (Speicherprogrammierbare Steuerungen) zur sicheren Ansteuerung von Aktoren und Relais.
- Energieversorgung und -management: Steuerung von Netzteilen, Ladekontrollern und anderen Systemen, die eine robuste Isolierung erfordern.
- Motorsteuerungen: Präzise Regelung von Wechselstrommotoren durch sichere Anbindung an die Leistungselektronik.
- Beleuchtungstechnik: Steuerung von Dimmern und Schaltern in professionellen Beleuchtungssystemen.
- Sicherheitsschaltungen: Implementierung von Schutzschaltungen, bei denen eine vollständige galvanische Trennung zur Vermeidung von Fehlfunktionen oder Gefahren notwendig ist.
Die integrierte TRIAC-Technologie im Ausgang des Optokopplers ermöglicht ein sanftes Einschalten und Ausschalten von AC-Lasten, was die Lebensdauer der angeschlossenen Geräte verlängern kann und elektromagnetische Störungen (EMI) reduziert. Dies ist ein entscheidender Vorteil gegenüber Lösungen, die auf Transistoren mit abrupten Schaltvorgängen basieren.
Herausragende Merkmale des EL 3053 EVL
Der EL 3053 EVL zeichnet sich durch eine Reihe von technischen Spezifikationen aus, die seine Leistungsfähigkeit und Zuverlässigkeit unterstreichen:
- Hohe Spannungsfestigkeit: Mit 600 V Sperrspannung bewältigt der EL 3053 EVL auch anspruchsvolle Netzspannungsanwendungen sicher.
- Effiziente Stromsteuerung: Ein Steuereingangsstrom von nur 5 mA ermöglicht den Betrieb mit geringer Leistungsaufnahme der Steuerelektronik.
- Hohe Ausgangsstromkapazität: 100 mA Ausgangsstrom ermöglichen die Ansteuerung einer breiten Palette von AC-Lasten.
- Exzellente Isolationsspannung: 5000 V AC/DC (RMS) zwischen Eingang und Ausgang bieten eine robuste galvanische Trennung zum Schutz von Personal und empfindlicher Elektronik.

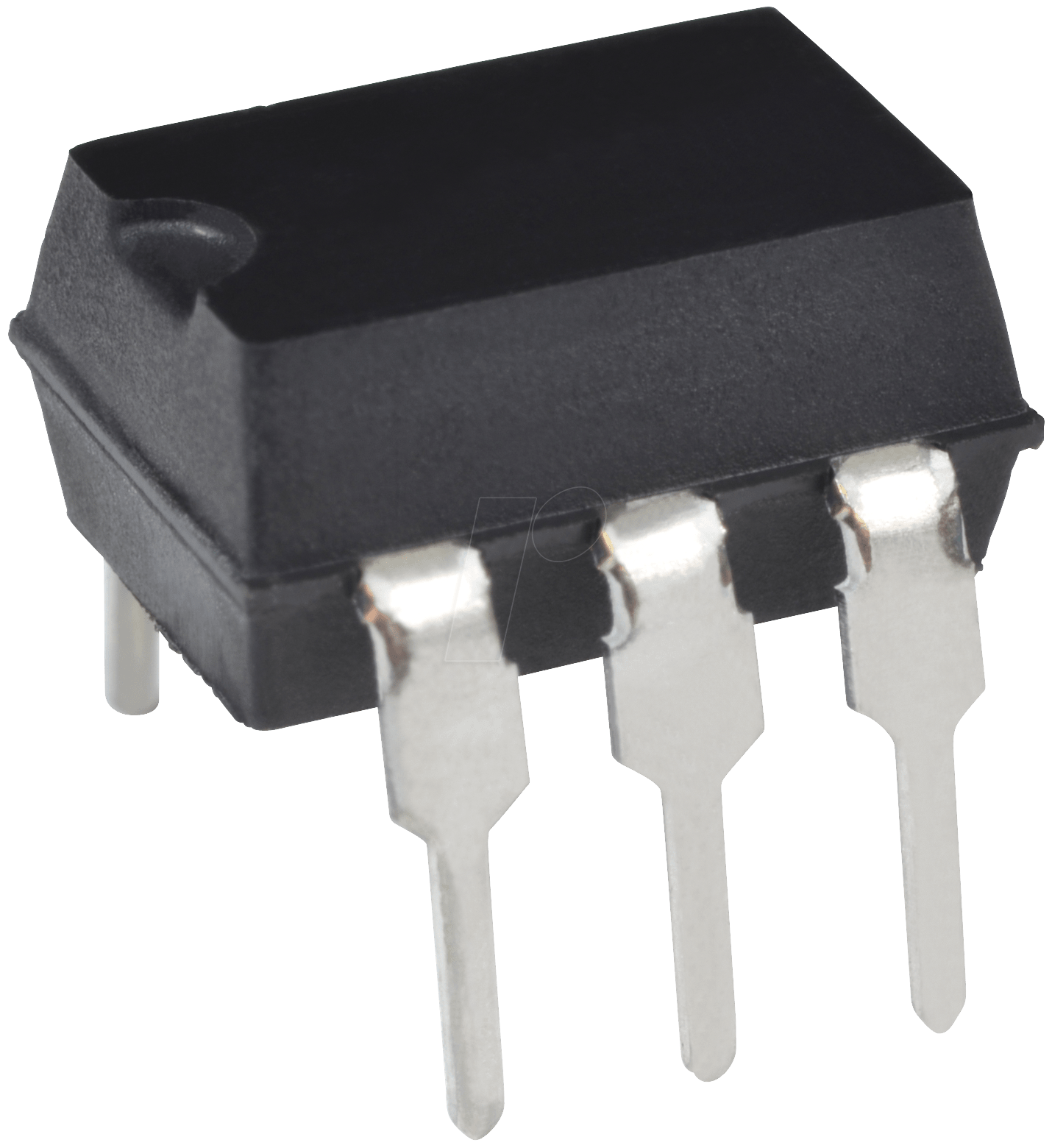

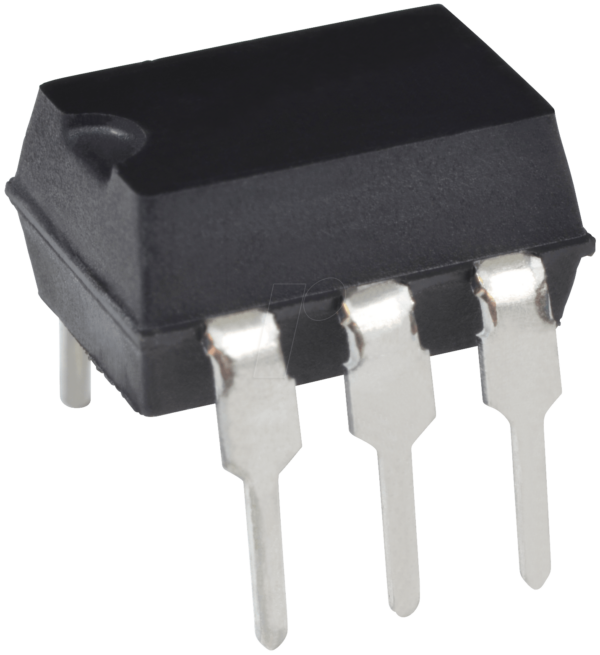

- Kompakte Bauform: Das Standard-DIL-6 Gehäuse (Dual In-line Package) ermöglicht eine einfache Integration in bestehende Leiterplattenlayouts und ist für gängige Steckfassungen und Lötverfahren geeignet.
- Schnelle Schaltzeiten: Ermöglicht eine reaktionsschnelle Steuerung von angeschlossenen Lasten.
- Breiter Betriebstemperaturbereich: Gewährleistet zuverlässige Funktion auch unter wechselnden Umgebungsbedingungen.
Produkteigenschaften im Detail
| Eigenschaft | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Optokoppler (TRIAC-Ausgang) |
| Modell | EL 3053 EVL |
| Maximale Sperrspannung (VDRM) | 600 V |
| Minimaler Steuereingangsstrom (IFH) | 5 mA |
| Maximale Ausgangsstromstärke (IT(RMS)) | 100 mA |
| Isolationsspannung (Viso) | 5000 V AC/DC (RMS) |
| Gehäuseform | DIL-6 (Dual In-line Package) |
| Anschlusstyp | Durchsteckmontage (Through-hole) |
| Betriebstemperaturbereich | -40°C bis +85°C (typisch, je nach spezifischer Ausführung und Herstellerangaben) |
| Besonderheiten | Direkte AC-Lastschaltung, hohe Zuverlässigkeit, optimierte Performance für industrielle Anwendungen. |
Technische Spezifikationen und Leistungskurven
Der EL 3053 EVL ist ein hochintegriertes Bauteil, das die Funktionen eines Optokopplers (LED als Lichtquelle) und eines TRIACs in einem einzigen Gehäuse vereint. Die primäre Funktion des Optokopplers besteht darin, die galvanische Trennung zu gewährleisten. Eine externe Gleichspannung treibt eine interne Leuchtdiode (LED) an. Das von der LED emittierte Licht wird von einem lichtempfindlichen Halbleiter im Ausgangsteil detektiert, der wiederum die Aktivierung des TRIACs steuert. Der TRIAC ist ein bidirektionaler Halbleiterschalter, der für die Steuerung von Wechselstromlasten konzipiert ist.
Die hohe Spannungsfestigkeit von 600 V bedeutet, dass der Optokoppler Spannungen bis zu diesem Wert sicher sperren kann. Dies ist entscheidend für Anwendungen, die mit Netzspannungen arbeiten, welche oft über diese Marke hinaus Spitzenwerte aufweisen können. Der minimale Steuereingangsstrom von 5 mA gibt die geringe Vorwärtsspannung an, die benötigt wird, um die interne LED mit ausreichender Helligkeit zu betreiben, was eine effiziente Ansteuerung durch Mikrocontroller oder Logikschaltungen ermöglicht.
Die Ausgangsstromstärke von 100 mA ist die maximale Dauerstromstärke, die der TRIAC-Ausgang schalten kann. Diese Größe ist ausschlaggebend für die Wahl des Optokopplers, da sie bestimmt, welche Art von Lasten direkt angesteuert werden können. Für höhere Lastströme ist in der Regel eine externe Ansteuerung von Leistungshalbleitern wie MOSFETs oder größeren TRIACs erforderlich, wobei der EL 3053 EVL weiterhin als sicherer Steuerbaustein dient.
Die Isolationsspannung von 5000 V ist ein kritischer Sicherheitsfaktor. Sie definiert die maximale Wechsel- oder Gleichspannung, die zwischen dem Eingangskreis (LED-Seite) und dem Ausgangskreis (TRIAC-Seite) sicher vorhanden sein kann, ohne dass es zu einem Durchschlag oder einer Überschlagung kommt. Diese hohe Isolationsspannung schützt sowohl den Bediener als auch die empfindliche Steuerelektronik vor den potenziell gefährlichen Spannungen im Lastkreis.
Die DIL-6 Bauform ist ein etablierter Standard in der Elektronikindustrie. Sie ermöglicht die einfache mechanische Montage auf Leiterplatten durch Standard-Durchsteckmontageverfahren. Die Pins sind so angeordnet, dass sie eine einfache Bestückung und Lötbarkeit gewährleisten und mit gängigen Fertigungsprozessen kompatibel sind.
FAQs – Häufig gestellte Fragen zu EL 3053 EVL – Optokoppler (TRIAC) 600 V 100 mA 5 mA 5000 V DIL-6
Was ist die Hauptfunktion eines Optokopplers wie dem EL 3053 EVL?
Die Hauptfunktion eines Optokopplers, wie des EL 3053 EVL, besteht darin, eine galvanische Trennung zwischen zwei Stromkreisen zu schaffen. Dies bedeutet, dass es keine elektrische Verbindung zwischen dem Eingang und dem Ausgang gibt. Signale werden stattdessen über Lichtimpulse übertragen, was Schutz vor Überspannungen, Rauschen und elektrischem Schlag bietet.
Für welche Art von Lasten ist der EL 3053 EVL besonders geeignet?
Der EL 3053 EVL ist aufgrund seines TRIAC-Ausgangs besonders gut für die Ansteuerung von Wechselstromlasten (AC-Lasten) geeignet. Dazu gehören typischerweise Lampen, kleine Motoren, Heizungselemente und andere Geräte, die mit Netzspannung betrieben werden.
Kann ich den EL 3053 EVL zur Steuerung von Gleichstrommotoren (DC-Motoren) verwenden?
Nein, der EL 3053 EVL ist mit einem TRIAC-Ausgang konzipiert, der für Wechselstrom (AC) optimiert ist. Für die Steuerung von Gleichstrommotoren (DC-Motoren) wären andere Optokoppler mit Transistor- oder MOSFET-Ausgang besser geeignet.
Welche Sicherheitsvorkehrungen muss ich beim Umgang mit dem EL 3053 EVL beachten?
Obwohl der Optokoppler eine galvanische Trennung bietet, ist bei Arbeiten mit Netzspannung stets äußerste Vorsicht geboten. Lesen und befolgen Sie immer das Datenblatt des Herstellers und treffen Sie die üblichen Sicherheitsmaßnahmen für den Umgang mit elektrischen Geräten, um elektrische Schläge zu vermeiden.
Wie beeinflusst die hohe Isolationsspannung von 5000 V die Anwendung?
Die hohe Isolationsspannung von 5000 V ermöglicht den Einsatz des EL 3053 EVL in Umgebungen, in denen eine sehr hohe Zuverlässigkeit und Sicherheit erforderlich sind, wie z.B. in industriellen Steuerungen, medizinischen Geräten oder Stromversorgungsanwendungen, wo das Risiko von Spannungsspitzen oder Kurzschlüssen besteht.
Was bedeutet die Kennzeichnung DIL-6?
DIL-6 steht für Dual In-line Package mit 6 Pins. Dies ist eine gängige Bauform für integrierte Schaltkreise, die für die Durchsteckmontage auf Leiterplatten ausgelegt ist. Die 6 Pins bieten die notwendigen Anschlüsse für die Eingangs-LED und den TRIAC-Ausgang.
Kann der EL 3053 EVL direkt an einen Mikrocontroller angeschlossen werden?
Ja, der EL 3053 EVL ist für die Ansteuerung durch Mikrocontroller konzipiert. Der geringe Steuereingangsstrom von 5 mA ermöglicht eine direkte Anbindung an die I/O-Pins der meisten Mikrocontroller, oft ohne zusätzliche Vorwiderstände für die LED, sofern die Ausgangsströme des Mikrocontrollers ausreichend sind. Es ist jedoch immer ratsam, das Datenblatt des Mikrocontrollers und des Optokopplers zu konsultieren.
