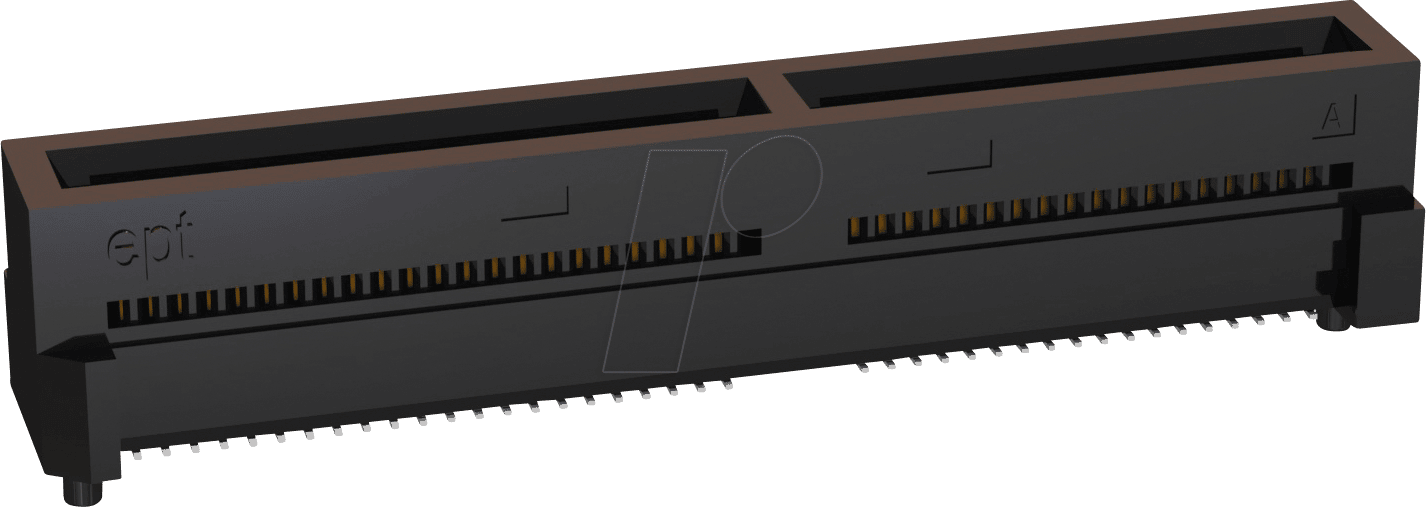

EC.8 80 S – Der Präzisions-Direktsteckverbinder für anspruchsvolle Elektronikentwicklung
Der EC.8 80 S – Direktsteckverbinder EC.8 80 polig key, SMT, RM 0,8mm ist die definitive Lösung für Ingenieure und Entwickler, die höchste Präzision, Zuverlässigkeit und Effizienz bei der Verbindung von Leiterplattenkomponenten benötigen. Er adressiert die Herausforderungen komplexer Schaltungsdesigns, bei denen Standard-Steckverbinder an ihre Grenzen stoßen, indem er eine extrem dichte und stabile Signalübertragung auf engstem Raum ermöglicht.
Höchste Anschlussdichte mit 80 Polen und 0,8 mm Rastermaß
Das Herzstück des EC.8 80 S ist seine außergewöhnliche Anschlussdichte. Mit 80 Polen auf minimalstem Raum und einem präzisen Rastermaß von 0,8 mm setzt dieser Direktsteckverbinder neue Maßstäbe für kompakte Elektronikdesigns. Diese hohe Polzahl pro Flächeneinheit ist unerlässlich für die Miniaturisierung von Geräten in Bereichen wie Medizintechnik, Telekommunikation und Automotive, wo jeder Millimeter zählt und gleichzeitig eine Vielzahl von Signalen und Datenströmen verarbeitet werden muss. Das 0,8 mm Rastermaß ermöglicht dabei eine signifikant höhere Leiterbahndichte auf der Leiterplatte, was wiederum die Gesamtgröße und das Gewicht des Endprodukts reduziert. Diese Eigenschaft ist ein entscheidender Vorteil gegenüber Steckverbindern mit größeren Rastermaßen, die mehr Platz beanspruchen und die Möglichkeiten zur Weiterentwicklung und Integration neuer Funktionen einschränken.
Surface Mount Technology (SMT) für optimierte Fertigungsprozesse
Der EC.8 80 S ist für die Surface Mount Technology (SMT) optimiert. Dies bedeutet, dass der Verbinder direkt auf die Oberfläche der Leiterplatte gelötet wird, was eine Reihe von Fertigungsvorteilen mit sich bringt. SMT-Fertigungsprozesse sind hocheffizient, automatisierbar und kostengünstig. Die Verwendung von Lötpasten und Reflow-Lötverfahren ermöglicht eine schnelle und präzise Montage, was die Produktionszeiten verkürzt und die Stückkosten senkt. Im Vergleich zu Through-Hole-Steckverbindern entfällt das aufwendige Durchbohren der Leiterplatte, was die strukturelle Integrität der Platine verbessert und die Wahrscheinlichkeit von Lötfehlern minimiert. Die geringe Bauhöhe von SMT-Komponenten trägt zudem zur Gesamtschlankheit der elektronischen Baugruppe bei.
Keying-Funktion für fehlerfreie Montage und gesteigerte Zuverlässigkeit
Die integrierte Keying-Funktion des EC.8 80 S ist ein entscheidendes Merkmal zur Vermeidung von Fehlbestückungen und zur Gewährleistung einer korrekten Polung. Durch spezifische Kerben und Ausformungen am Stecker und der Buchse wird sichergestellt, dass der Verbinder nur in der richtigen Ausrichtung gesteckt werden kann. Dies eliminiert die Gefahr von Kurzschlüssen oder falschen Verbindungen, die zu kostspieligen Ausfällen oder Beschädigungen der angeschlossenen Komponenten führen könnten. Diese Eigenschaft ist besonders wertvoll in der Serienfertigung und bei der Wartung komplexer Systeme, wo die manuelle Fehleranfälligkeit minimiert werden muss. Die Keying-Funktion erhöht somit die Betriebssicherheit und die Langlebigkeit Ihrer elektronischen Produkte erheblich.
Hervorragende elektrische und mechanische Eigenschaften
Der EC.8 80 S Direktsteckverbinder zeichnet sich durch seine herausragenden elektrischen und mechanischen Eigenschaften aus, die für eine zuverlässige Signalübertragung und eine robuste Verbindung unerlässlich sind. Die präzise gefertigten Kontakte gewährleisten einen geringen Übergangswiderstand, was Signalverluste minimiert und eine hohe Signalintegrität auch bei hohen Frequenzen und Datenraten sicherstellt. Die mechanische Stabilität des Steckverbinders, bedingt durch seine robuste Bauweise und die SMT-Montage, gewährleistet eine dauerhaft sichere Verbindung auch unter widrigen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen. Dies macht ihn zur idealen Wahl für kritische Anwendungen, bei denen Zuverlässigkeit an erster Stelle steht.
Anwendungsbereiche und Einsatzmöglichkeiten
Der EC.8 80 S Direktsteckverbinder findet aufgrund seiner hohen Anschlussdichte, Präzision und Zuverlässigkeit Anwendung in einer Vielzahl von Hightech-Bereichen:
- Medizintechnik: In diagnostischen Geräten, Bildgebungssystemen und tragbaren medizinischen Geräten, wo kleinste Abmessungen und höchste Signalqualität gefordert sind.
- Automotive: In Steuergeräten für Fahrerassistenzsysteme, Infotainment-Einheiten und Energiemanagementsystemen, die eine kompakte und widerstandsfähige Verbindungslösung benötigen.
- Telekommunikation: In Netzwerkinfrastruktur, Basisstationen und Kommunikationsmodulen, die eine hohe Datenübertragungsrate und Zuverlässigkeit erfordern.
- Industrieautomation: In Steuerungen für Robotik, Sensoren und Aktoren, wo kompakte Bauweise und Robustheit essenziell sind.
- Verbraucherelektronik: In High-End-Audio-Video-Geräten, Spielekonsolen und Laptops, wo Design und Funktionalität im Vordergrund stehen.
Technische Spezifikationen im Überblick
| Eigenschaft | Spezifikation |
|---|---|
| Polzahl | 80 |
| Rastermaß | 0,8 mm |
| Montageart | SMT (Surface Mount Technology) |
| Kontaktierung | Direktsteckverbinder |
| Keying | Vorhanden (zur Vermeidung von Fehlbestückung) |
| Material der Kontakte | Hochleitfähige Legierung mit korrosionsbeständiger Beschichtung (z.B. vergoldet oder verzinnt für optimierte Leitfähigkeit und Langlebigkeit) |
| Gehäusematerial | Hochtemperatur-Thermoplast (UL94-V0 zertifiziert für Flammwidrigkeit und thermische Stabilität) |
| Betriebstemperaturbereich | -40°C bis +105°C (typisch, abhängig von spezifischer Ausführung und Umgebungsbedingungen) |
| Strombelastbarkeit pro Kontakt | Optimiert für Signalübertragung, detaillierte Werte je nach Anwendungskonfiguration und Leiterbahnlayout |
| Maximal zulässige Spannung | Anwendungsspezifisch, in der Regel im Bereich von Niederspannungsanwendungen bis zu einigen hundert Volt, wobei Isolationswiderstand und Spannungsfestigkeit die Grenzen definieren |
Häufig gestellte Fragen zu EC.8 80 S – Direktsteckverbinder EC.8 80 polig key, SMT, RM 0,8mm
Was sind die Hauptvorteile der SMT-Montage dieses Steckverbinders?
Die SMT-Montage des EC.8 80 S ermöglicht eine automatisierte und kostengünstige Fertigung, verkürzt die Produktionszeiten und reduziert die Fehleranfälligkeit. Sie erlaubt zudem eine kompaktere Bauweise der gesamten Elektronik.
Wie stellt die Keying-Funktion die korrekte Verbindung sicher?
Die Keying-Funktion besteht aus spezifischen mechanischen Ausformungen, die eine Verpolung oder falsche Ausrichtung des Steckverbinders verhindern. Dies gewährleistet, dass die Verbindung nur in der vorgesehenen und richtigen Polung hergestellt werden kann.
Ist der EC.8 80 S für hohe Frequenzen geeignet?
Ja, durch die präzise Konstruktion, das geringe Rastermaß und die optimierte Kontaktierung ist der EC.8 80 S darauf ausgelegt, eine hohe Signalintegrität auch bei hohen Frequenzen zu gewährleisten, was ihn für Hochgeschwindigkeitsdatenanwendungen qualifiziert.
Welche Arten von Kontakten werden typischerweise verwendet?
Typischerweise werden Kontakte aus hochleitfähigen Legierungen mit einer hochwertigen Oberflächenveredelung wie Vergoldung oder Verzinnung eingesetzt. Diese Beschichtung optimiert die elektrische Leitfähigkeit, minimiert den Übergangswiderstand und schützt vor Korrosion.
Wie ist die Lebensdauer des Steckverbinders unter normalen Betriebsbedingungen?
Die Lebensdauer eines Steckverbinders hängt stark von der Anwendung und den Umgebungsbedingungen ab. Der EC.8 80 S ist jedoch für eine hohe Zyklenzahl (Anzahl der Steckzyklen) und eine lange Betriebsdauer ausgelegt, insbesondere bei Einhaltung der empfohlenen Betriebsparameter.
Können Anpassungen an der Standardausführung vorgenommen werden?
Spezifische Anforderungen können oft durch kundenspezifische Lösungen erfüllt werden. Bitte kontaktieren Sie unseren technischen Vertrieb, um Ihre individuellen Bedürfnisse bezüglich Material, Beschichtung oder Anschlussgeometrie zu besprechen.
Welche Rolle spielt das 0,8 mm Rastermaß für die Leistungsfähigkeit?
Das 0,8 mm Rastermaß ermöglicht eine extrem hohe Anschlussdichte auf kleinstem Raum. Dies ist entscheidend für die Miniaturisierung von Elektronik und erlaubt gleichzeitig eine dichtere Bestückung von Leiterbahnen, was die Signalintegrität und Leistungsfähigkeit in komplexen Designs verbessert.
