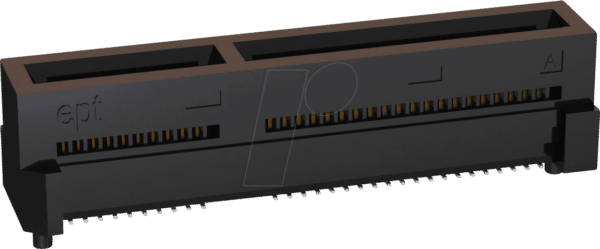

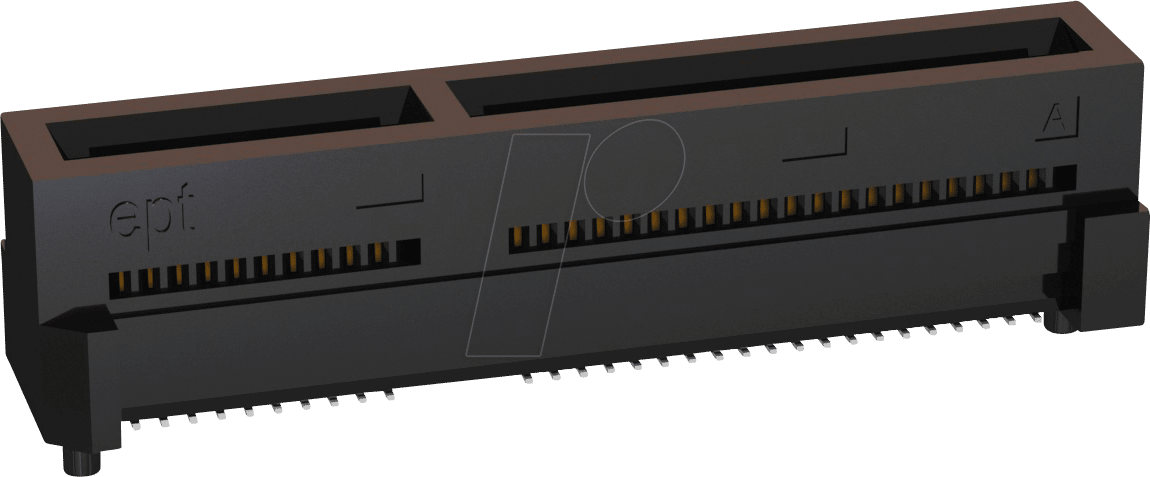

Hochleistungs-Direktsteckverbinder EC.8 60 S: Maximale Konnektivität für anspruchsvolle Anwendungen
Der EC.8 60 S – Direktsteckverbinder EC.8 60 polig key, SMT, RM 0,8mm wurde entwickelt, um die Herausforderungen komplexer elektronischer Schaltungen zu meistern. Er bietet Ingenieuren und Entwicklern eine zuverlässige und effiziente Lösung für dichte Bestückungen und anspruchsvolle Signalintegritätsanforderungen, bei denen Standardsteckverbinder an ihre Grenzen stoßen. Ideal für den Einsatz in hochintegrierten Embedded-Systemen, industrieller Automatisierung, Medizintechnik und Telekommunikationsgeräten, wo präzise und stabile Verbindungen unerlässlich sind.
Präzision und Leistung: Das Herzstück Ihrer Elektronik
Der EC.8 60 S Direktsteckverbinder repräsentiert Spitzenleistung im Bereich der Leiterplattenkonnektivität. Mit seiner 60-poligen Auslegung und dem kleinsten Rastermaß von 0,8 mm ermöglicht er eine außergewöhnlich hohe Kontaktdichte auf kleinstem Raum. Dies ist entscheidend für die Miniaturisierung moderner elektronischer Geräte, ohne dabei Kompromisse bei der Signalqualität oder Zuverlässigkeit einzugehen. Die SMT-Bauform (Surface Mount Technology) garantiert eine schnelle und präzise Bestückung durch automatische Fertigungsprozesse, was die Produktionskosten senkt und die Durchlaufzeiten verkürzt.
Hervorragende Signalintegrität und Robustheit
Die Schlüsseltechnologie des EC.8 60 S liegt in seiner Fähigkeit, selbst bei hohen Frequenzen und schnellen Signalflanken eine exzellente Signalintegrität zu gewährleisten. Das optimierte Design minimiert Übersprechen und Signalverluste, was für die Übertragung empfindlicher Datenströme unerlässlich ist. Die Verwendung hochwertiger Materialien und eine präzise Fertigung sorgen für eine robuste und langlebige Verbindung, die auch unter widrigen Umgebungsbedingungen Bestand hat. Der integrierte „Key“-Mechanismus verhindert eine fehlerhafte Steckrichtung und schützt so die angeschlossenen Komponenten vor Beschädigungen, was die Montage vereinfacht und das Risiko von Fehlern auf ein Minimum reduziert.
Vorteile des EC.8 60 S Direktsteckverbinders
- Hohe Kontaktdichte: 60 Pole auf minimaler Fläche durch 0,8 mm Rastermaß für kompakte Designs.
- Hervorragende Signalintegrität: Optimiert für hohe Frequenzen und schnelle Signalübertragung, minimiert Übersprechen und Verluste.
- SMT-Bauform: Ermöglicht automatisierte und effiziente Bestückung auf Leiterplatten.
- Integrierte Key-Funktion: Verhindert falsches Stecken und schützt die Hardware.
- Zuverlässige Verbindung: Robuste Konstruktion und hochwertige Materialien für Langlebigkeit.
- Reduzierte Montagefehler: Vereinfacht den Prozess und erhöht die Zuverlässigkeit der Endprodukte.
- Skalierbarkeit: Unterstützt die Entwicklung von immer kleineren und leistungsfähigeren elektronischen Systemen.
- Breite Anwendungsbereiche: Geeignet für Industrie, Medizin, Telekommunikation und anspruchsvolle Embedded-Systeme.
Technische Spezifikationen und Materialbeschaffenheit
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Polzahl | 60 polig |
| Rastermaß (RM) | 0,8 mm |
| Montageart | SMT (Surface Mount Technology) |
| Bauform | Direktsteckverbinder |
| Key-Funktion | Integriert (verhindert falsche Steckrichtung) |
| Kontaktmaterial | Hochleitfähige Legierung (typischerweise vergoldet für optimale Leitfähigkeit und Korrosionsbeständigkeit) |
| Gehäusematerial | Hochtemperatur-Kunststoff, retardierend (UL94-V0 oder vergleichbar) für Zuverlässigkeit unter thermischer Belastung und Brandschutz. |
| Betriebstemperatur | Breiter Betriebstemperaturbereich, typischerweise von -40°C bis +85°C, für den Einsatz in verschiedenen Umgebungen. |
| Nennstrom pro Kontakt | Je nach Auslegung und Kontaktdesign, üblicherweise im Bereich von 0,5A bis 1A, ausgelegt für sichere Signalübertragung. |
| Spannungsfestigkeit | Ausgelegt für die Anforderungen moderner elektronischer Schaltungen, um eine sichere Trennung zu gewährleisten. |
| Anwendungsfokus | Hohe Datendichten, Miniaturisierung, Signalintegrität in komplexen Systemen. |
Einsatzmöglichkeiten in anspruchsvollen Industrien
Der EC.8 60 S Direktsteckverbinder ist ein unverzichtbares Bauteil für Entwickler, die an der Spitze der technologischen Innovation arbeiten. Seine Fähigkeit, eine große Anzahl von Signalen auf kleinstem Raum mit höchster Integrität zu übertragen, macht ihn zur idealen Wahl für Anwendungen, bei denen Platz und Leistung kritische Faktoren sind.
In der industriellen Automatisierung ermöglicht er die Vernetzung komplexer Steuerungssysteme und Sensoren auf engstem Raum, was für kompakte Schaltschränke und mobile Roboter unerlässlich ist. Die Robustheit und Zuverlässigkeit stellen sicher, dass diese Verbindungen auch in rauen Umgebungen stabil bleiben.
Für die Medizintechnik bietet der EC.8 60 S die notwendige Präzision und Zuverlässigkeit für den Anschluss von hochauflösenden Bildgebungsgeräten, diagnostischen Instrumenten und lebenserhaltenden Systemen. Die Gewährleistung einer unterbrechungsfreien und fehlerfreien Signalübertragung ist hier von größter Bedeutung.
Im Bereich der Telekommunikation und Netzwerktechnik unterstützt dieser Steckverbinder die wachsende Nachfrage nach Bandbreite und Geschwindigkeit durch seine Fähigkeit, hochfrequente Signale ohne Beeinträchtigung zu übertragen. Dies ist entscheidend für die Entwicklung von 5G-Infrastrukturen, Routern und Switches.
Darüber hinaus findet der EC.8 60 S Anwendung in der Automobilindustrie für fortschrittliche Fahrerassistenzsysteme (ADAS), Infotainmentsysteme und Steuergeräte, wo Miniaturisierung und hohe Datenraten Hand in Hand gehen.
Häufig gestellte Fragen zu EC.8 60 S – Direktsteckverbinder EC.8 60 polig key, SMT, RM 0,8mm
Was ist der Hauptvorteil des 0,8 mm Rastermaßes?
Das 0,8 mm Rastermaß ermöglicht eine extrem hohe Kontaktdichte auf der Leiterplatte. Dies erlaubt die Integration einer großen Anzahl von Anschlüssen auf kleinstem Raum, was für die Miniaturisierung moderner elektronischer Geräte von entscheidender Bedeutung ist und die Entwicklung kompakterer und leistungsfähigerer Produkte ermöglicht.
Welche Bedeutung hat die SMT-Bauform für die Fertigung?
Die SMT-Bauform (Surface Mount Technology) ist für die automatisierte Bestückung konzipiert. Dies führt zu schnelleren Fertigungszeiten, geringeren Montagekosten und einer höheren Präzision im Vergleich zu Through-Hole-Technologien. Die automatische Lötprozesskontrolle gewährleistet zudem eine hohe Qualität und Reproduzierbarkeit der Verbindungen.
Wie schützt die „Key“-Funktion den Verbinder?
Die integrierte „Key“-Funktion ist ein mechanisches Element, das sicherstellt, dass der Steckverbinder nur in der korrekten Ausrichtung gesteckt werden kann. Dies verhindert eine versehentliche falsche Steckung, die zu Kurzschlüssen, Beschädigungen der Pins oder angeschlossenen Komponenten führen könnte, und vereinfacht somit den Montageprozess erheblich.
Ist dieser Steckverbinder für Hochfrequenzanwendungen geeignet?
Ja, der EC.8 60 S Direktsteckverbinder ist für anspruchsvolle Signalintegritätsanforderungen konzipiert. Sein optimiertes Design minimiert parasitäre Effekte wie Übersprechen und Signalreflexionen, was ihn für die Übertragung von Hochfrequenzsignalen und schnellen Datenraten prädestiniert.
Welche Arten von Materialien werden typischerweise für diesen Steckverbinder verwendet?
Die Kontaktflächen bestehen in der Regel aus einer hochleitfähigen Legierung, die mit Gold beschichtet ist, um optimale elektrische Eigenschaften und Korrosionsbeständigkeit zu gewährleisten. Das Gehäusematerial ist ein Hochtemperatur-Kunststoff, der flammhemmend ist (typischerweise nach UL94-V0), um eine zuverlässige Leistung unter thermischer Belastung und die Einhaltung von Sicherheitsstandards zu gewährleisten.
Für welche spezifischen Branchen ist dieser Steckverbinder besonders empfehlenswert?
Dieser Steckverbinder ist besonders empfehlenswert für Branchen, die hohe Anforderungen an Miniaturisierung, Kontaktdichte und Signalintegrität stellen. Dazu gehören unter anderem die industrielle Automatisierung, Medizintechnik, Telekommunikation, Netzwerktechnik, sowie die Automobilindustrie für fortschrittliche Elektroniksysteme.
Wie wird die Langlebigkeit des EC.8 60 S Direktsteckverbinders gewährleistet?
Die Langlebigkeit wird durch die Verwendung von robusten, korrosionsbeständigen Materialien, präziser Fertigung und einem Design, das auf eine hohe Anzahl von Steckzyklen ausgelegt ist, sichergestellt. Die sichere Kontaktierung und die Schutzmechanismen gegen falsche Handhabung tragen ebenfalls zur langfristigen Zuverlässigkeit bei.
