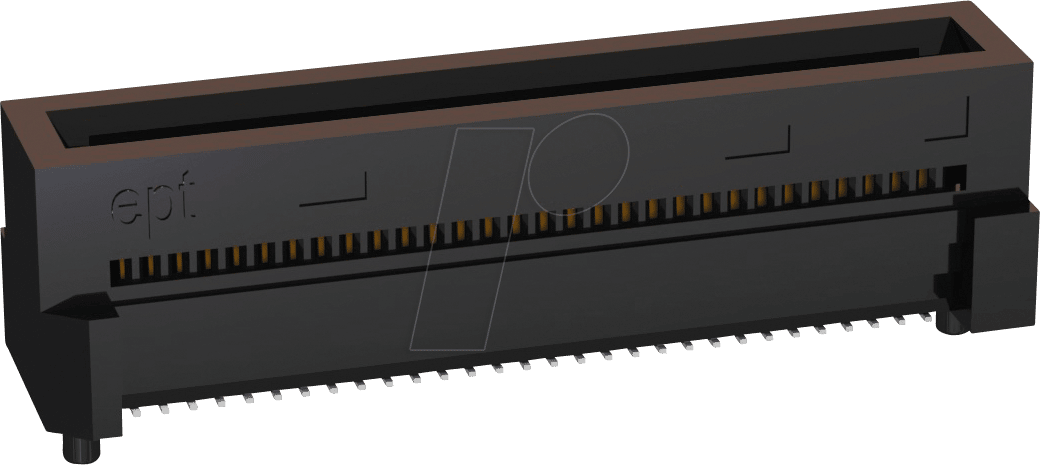

Optimierte Verbindungslösungen: EC.8 60 – 60-poliger Direktsteckverbinder für präzise SMT-Montage
Der EC.8 60 – Direktsteckverbinder mit 60 Polen und SMT-Technologie im Rastermaß 0,8mm ist die ideale Lösung für anspruchsvolle Entwickler und Ingenieure, die maximale Leistung und Zuverlässigkeit in kompakten elektronischen Systemen benötigen. Wenn herkömmliche Steckverbindungen an ihre Grenzen stoßen und präzise, stabile Verbindungen auf kleinster Fläche gefordert sind, bietet dieser spezialisierte Steckverbinder eine überlegene Alternative.
Präzision und Miniaturisierung im Fokus: Die Vorteile des EC.8 60
Der EC.8 60 Direktsteckverbinder hebt sich durch seine herausragende Kombination aus hoher Polzahl auf kleinstem Raum und der präzisen Oberflächenmontage (SMT) hervor. Das geringe Rastermaß von 0,8mm ermöglicht eine signifikant höhere Kontaktdichte im Vergleich zu Standardlösungen, was ihn zur optimalen Wahl für Anwendungen macht, bei denen Platzersparnis eine kritische Rolle spielt, wie z.B. in mobilen Geräten, medizinischer Technik oder hochintegrierten Leiterplatten-Designs.
- Maximale Kontaktdichte: Mit 60 Polen auf minimaler Fläche bietet der EC.8 60 eine unübertroffene Dichte für komplexe Signalübertragungen.
- SMT-Optimierung: Die SMT-Bauform gewährleistet eine schnelle und effiziente automatische Bestückung auf Leiterplatten, was Produktionszeiten und Kosten reduziert.
- Hohe Signalintegrität: Das Design minimiert Signalverluste und Übersprechen, selbst bei hohen Frequenzen, was für datenintensive Anwendungen entscheidend ist.
- Robuste Verbindung: Die Direktstecktechnologie sorgt für eine sichere und vibrationsresistente Verbindung, die auch unter anspruchsvollen Umgebungsbedingungen Bestand hat.
- Reduzierte Komponentenanzahl: Die hohe Polzahl ermöglicht die Konsolidierung von Verbindungen, was die Systemkomplexität und die Fehleranfälligkeit reduziert.
Technische Exzellenz und Design-Merkmale
Der EC.8 60 Direktsteckverbinder wurde mit Blick auf höchste technische Anforderungen konzipiert. Seine Konstruktion unterstützt zuverlässige elektrische Verbindungen und eine einfache Integration in moderne Fertigungsprozesse. Die Auswahl der Materialien und die präzise Fertigung gewährleisten Langlebigkeit und Performance.
Kontaktierung und elektrische Performance
Die 60 Polkontakte des EC.8 60 sind für den Einsatz auf einer Leiterplatte konzipiert, wobei das Rastermaß von 0,8mm eine sehr hohe Packungsdichte ermöglicht. Die Kontaktoberflächen sind typischerweise mit einer Edelmetallbeschichtung versehen, um einen niedrigen Übergangswiderstand und Korrosionsbeständigkeit zu gewährleisten. Dies ist essenziell für die Signalintegrität, insbesondere bei der Übertragung von Hochfrequenzsignalen oder empfindlichen Analogdaten. Die robuste Konstruktion der einzelnen Kontakte ist darauf ausgelegt, wiederholtem Stecken und Trennen standzuhalten, ohne dabei an Leistung einzubüßen.
Gehäuse und mechanische Stabilität
Das Gehäuse des EC.8 60 Direktsteckverbinders besteht aus einem hochwertigen, isolierenden Kunststoffmaterial, das mechanischer Beanspruchung und thermischen Belastungen standhält. Die präzise Formgebung des Gehäuses sorgt für eine exakte Positionierung auf der Leiterplatte und schützt die internen Kontakte vor Beschädigungen während des Bestückungsprozesses und im Betrieb. Die SMT-Lötfahnen sind so gestaltet, dass sie eine zuverlässige und starke Lötverbindung mit den Leiterbahnengewährleisten. Mechanische Verriegelungsmechanismen oder Positionierungshilfen können je nach spezifischer Ausführung integriert sein, um die Handhabung und Montage zu vereinfachen und eine falsche Steckrichtung zu verhindern.
Anwendungsgebiete und Integration
Der EC.8 60 – Direktsteckverbinder findet seine Hauptanwendung in Bereichen, in denen eine hohe Anzahl von Signalen auf engstem Raum zuverlässig und mit hoher Integrität übertragen werden muss. Dies umfasst unter anderem die Medizintechnik, wo Miniaturisierung und höchste Zuverlässigkeit unerlässlich sind, sowie die Automobilindustrie für Steuergeräte und Sensorik, wo Vibrationsfestigkeit und Langlebigkeit gefragt sind. Auch in der industriellen Automatisierung und in professionellen Consumer-Elektronikgeräten, bei denen platzsparende und leistungsfähige Konnektivitätslösungen benötigt werden, spielt der EC.8 60 seine Stärken aus.
Elektronische Geräte und Komponenten
In komplexen elektronischen Geräten ermöglicht der EC.8 60 eine platzsparende Vernetzung von Hauptplatinen mit Submodulen oder Displays. Die hohe Polzahl erlaubt die Übertragung von Datenbussen, Stromversorgungen und Steuersignalen über einen einzigen Steckverbinder, was das Leiterplattendesign vereinfacht und die Gesamtkosten senkt. Die SMT-Technologie stellt sicher, dass der Steckverbinder mit modernsten Fertigungsstraßen kompatibel ist, was eine nahtlose Integration in die Produktion ermöglicht.
Industrielle Automatisierung und Robotik
In der industriellen Automatisierung, insbesondere in der Robotik und bei hochspezialisierten Maschinensteuerungen, ist die zuverlässige Übertragung zahlreicher Signale unter oft rauen Bedingungen entscheidend. Der EC.8 60 bietet hier eine robuste und kompakte Lösung, die Vibrationen widersteht und eine hohe Kontaktsicherheit gewährleistet. Dies ist wichtig für die Steuerung von Servomotoren, die Erfassung von Sensordaten oder die Kommunikation zwischen verschiedenen Modulen einer Anlage.
Medizintechnik und Laborequipment
Die Medizintechnik stellt höchste Anforderungen an die Zuverlässigkeit und Präzision elektronischer Komponenten. Der EC.8 60 Direktsteckverbinder eignet sich hervorragend für den Einsatz in medizinischen Geräten wie bildgebenden Systemen, Patientenmonitoren oder diagnostischen Analysegeräten. Die hohe Kontaktdichte und Signalintegrität sind entscheidend für die genaue Erfassung und Übertragung von Patientendaten und Steuersignalen, wobei die kompakte Bauweise die Miniaturisierung solcher Geräte unterstützt.
| Eigenschaft | Detail |
|---|---|
| Produkttyp | Direktsteckverbinder |
| Polzahl | 60 polig |
| Montageart | SMT (Surface Mount Technology) |
| Rastermaß | 0,8 mm |
| Anschlussgeometrie | Für direkte Lötverbindung auf Leiterplatte |
| Isolationsmaterial | Hochtemperaturfester Kunststoff (typischerweise PBT oder ähnliches), mit hoher mechanischer Stabilität und elektrischer Isolationsfähigkeit. |
| Kontaktmaterial & Beschichtung | Legierter Kupferwerkstoff mit Edelmetallbeschichtung (z.B. Goldlegierung) für geringen Übergangswiderstand und Korrosionsschutz. |
| Betriebstemperatur | Umfassender Bereich, typischerweise von -40°C bis +105°C, abhängig von spezifischem Material und Anwendung. |
| Zuverlässigkeit | Konzipiert für hohe Zyklenzahlen und Vibrationsfestigkeit, für anspruchsvolle Umgebungen optimiert. |
| Anwendungsbereich | Kompakte elektronische Systeme, Medizintechnik, Industrieautomatisierung, Automotive, mobile Geräte. |
FAQ – Häufig gestellte Fragen zu EC.8 60 – Direktsteckverbinder EC.8 60 polig, SMT, RM 0,8mm
Ist der EC.8 60 Direktsteckverbinder für hohe Frequenzen geeignet?
Ja, der EC.8 60 Direktsteckverbinder ist durch sein präzises Design und die hochwertige Kontaktierung für den Einsatz in Hochfrequenzanwendungen konzipiert. Das geringe Rastermaß und die optimierte Geometrie minimieren Signalverluste und Übersprechen, was für eine hohe Signalintegrität auch bei höheren Frequenzen sorgt.
Welche Vorteile bietet die SMT-Bauform im Vergleich zu Through-Hole-Steckverbindern?
Die SMT-Bauform ermöglicht eine automatische Bestückung auf der Leiterplatte, was Produktionszeiten und Kosten erheblich reduziert. Darüber hinaus ermöglicht SMT kompaktere Designs, da die Steckverbinder direkt auf der Oberfläche der Leiterplatte montiert werden und keine Durchgangslöcher benötigt werden, was wiederum mehr Platz für andere Komponenten schafft.
Wie wird die mechanische Stabilität des EC.8 60 sichergestellt?
Die mechanische Stabilität wird durch die robuste Konstruktion des Steckverbinders, die präzise geformten SMT-Lötfahnen, die eine starke Lötverbindung mit der Leiterplatte eingehen, und die Auswahl hochwertiger, formstabiler Isoliermaterialien gewährleistet. Je nach Ausführung können zusätzliche Sicherungselemente für erhöhte Vibrationsfestigkeit sorgen.
Eignet sich der EC.8 60 für den Einsatz in rauen Umgebungsbedingungen wie z.B. hoher Luftfeuchtigkeit oder Temperaturschwankungen?
Der EC.8 60 ist für eine breite Palette von Betriebstemperaturen ausgelegt und besteht aus Materialien, die Korrosion und Feuchtigkeit widerstehen können. Die spezifische Eignung für extreme Umgebungsbedingungen hängt jedoch von der genauen Ausführung und den verwendeten Schutzmaßnahmen (z.B. Vergussmasse) ab. Die Edelmetallbeschichtung der Kontakte schützt effektiv vor Oxidation.
Wie wird die korrekte Ausrichtung des EC.8 60 Steckverbinders während der Montage sichergestellt?
Präzise gefertigte Gehäuseformen und oft integrierte Positionierungsnasen oder -stifte auf der Leiterplatte stellen eine korrekte und eindeutige Ausrichtung des Steckverbinders sicher. Diese Designmerkmale verhindern eine fehlerhafte Bestückung und gewährleisten, dass der Steckverbinder nur in der vorgesehenen Orientierung montiert werden kann.
Kann der EC.8 60 Direktsteckverbinder über seinen Lebenszyklus hinweg eine konstante Leistung gewährleisten?
Ja, durch die Verwendung von hochwertigen Materialien, insbesondere die Edelmetallbeschichtung der Kontakte, und eine präzise Fertigung bietet der EC.8 60 eine hohe Zuverlässigkeit und Langlebigkeit. Die Kontakte sind auf eine hohe Zyklenzahl ausgelegt und behalten ihren geringen Übergangswiderstand auch nach wiederholtem Kontaktieren bei.
Welche Arten von Signalen können über den EC.8 60 übertragen werden?
Der EC.8 60 ist für die Übertragung einer Vielzahl von Signalen ausgelegt, darunter digitale und analoge Daten, Bussignale, Steuerleitungen und auch Stromversorgungen. Seine hohe Kontaktdichte und Signalintegrität machen ihn flexibel für unterschiedlichste Anforderungen in komplexen elektronischen Systemen.
