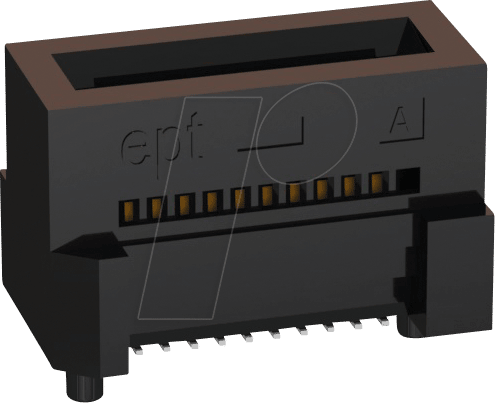

EC.8 20-polig SMT Direktsteckverbinder: Präzision und Zuverlässigkeit für Ihre Elektronikprojekte
Der EC.8 20-polige Direktsteckverbinder im SMT-Design (Surface Mount Technology) mit einem Rastermaß von 0,8 mm ist die ideale Lösung für Entwickler und Hersteller, die höchste Präzision und kompakte Bauweise in ihren elektronischen Schaltungen benötigen. Dieses hochspezialisierte Verbindungselement minimiert Platzbedarf und ermöglicht eine effiziente Bestückung auf Leiterplatten, wodurch die Realisierung anspruchsvoller und miniaturisierter Geräte ermöglicht wird.
Herausragende Merkmale und Vorteile des EC.8 20-poligen Direktsteckverbinders
Im Gegensatz zu herkömmlichen Steckverbindern bietet der EC.8 20-polige Direktsteckverbinder eine überlegene Performance durch seine optimierte Konstruktion für Oberflächenmontage. Die hohe Polzahl auf engstem Raum, kombiniert mit dem geringen Rastermaß, ermöglicht eine signifikante Reduzierung der benötigten Fläche auf der Leiterplatte. Dies ist entscheidend für die Entwicklung von Geräten, bei denen jeder Millimeter zählt, wie beispielsweise in der Medizintechnik, der Automobilindustrie oder bei mobilen Endgeräten. Die SMT-Bauweise gewährleistet eine automatisierte und präzise Lötverbindung, die eine hohe mechanische Stabilität und elektrische Leitfähigkeit über die gesamte Lebensdauer des Produkts sicherstellt.
- Kompakte Bauweise: Mit 20 Kontakten auf kleinstem Raum und einem Rastermaß von nur 0,8 mm optimiert der EC.8 die Platzausnutzung auf der Leiterplatte erheblich.
- SMT-Technologie: Ermöglicht eine effiziente und automatisierte Bestückung sowie robuste und zuverlässige Lötverbindungen.
- Hohe Zuverlässigkeit: Entwickelt für anspruchsvolle Anwendungen, bei denen eine stabile und störungsfreie Signalübertragung unerlässlich ist.
- Präzisionsgefertigt: Gefertigt mit hoher Genauigkeit, um eine perfekte Passform und Funktion in Ihrem Design zu gewährleisten.
- Vielseitige Anwendungsbereiche: Geeignet für eine breite Palette von elektronischen Geräten und Systemen, wo Miniaturisierung und Leistung im Vordergrund stehen.
- Verbesserte Signalintegrität: Das geringe Rastermaß und die optimierte Geometrie tragen zur Minimierung von Crosstalk und Signalverlusten bei.
- Wirtschaftliche Fertigung: Die SMT-Technologie unterstützt automatisierte Fertigungsprozesse, was zu Kosteneffizienzen in der Produktion führt.
Technische Spezifikationen im Detail
Design und Konstruktion
Der EC.8 20-polige Direktsteckverbinder ist speziell für die Oberflächenmontage konzipiert. Seine kompakte Bauweise mit einem Rastermaß von 0,8 mm ermöglicht eine sehr dichte Bestückung auf der Leiterplatte. Die Kontaktflächen sind präzise gefertigt, um eine sichere und elektrische Verbindung zu gewährleisten. Die robuste Gehäusekonstruktion schützt die Kontakte vor Beschädigungen und Umwelteinflüssen während des Montageprozesses und im Betrieb.
Materialien und Langlebigkeit
Die Auswahl der Materialien ist entscheidend für die Langlebigkeit und Zuverlässigkeit von elektronischen Komponenten. Bei diesem Direktsteckverbinder kommen hochwertige Materialien zum Einsatz, die Korrosionsbeständigkeit und eine hohe Anzahl von Steckzyklen gewährleisten. Die Kontakte sind in der Regel vergoldet, um eine exzellente Leitfähigkeit und Schutz vor Oxidation zu bieten, was für die Signalintegrität über lange Zeiträume von großer Bedeutung ist.
Elektrische Leistung
Die elektrische Leistungsfähigkeit des EC.8 20-poligen Direktsteckverbinders ist auf anspruchsvolle Anwendungen zugeschnitten. Das geringe Rastermaß minimiert Signalwege und reduziert somit potenzielle Signalverzögerungen und Interferenzen. Die Konstruktion ist darauf ausgelegt, eine stabile Strombelastbarkeit und Spannungswerte zu unterstützen, die für viele moderne elektronische Geräte relevant sind. Die präzise Fertigung der Kontakte sorgt für einen geringen Übergangswiderstand.
Produkt-Eigenschaften im Überblick
| Merkmal | Beschreibung |
|---|---|
| Polzahl | 20 polig |
| Montageart | SMT (Surface Mount Technology) |
| Rastermaß | 0,8 mm |
| Gehäusematerial | Hochtemperatur-Kunststoff, RoHS-konform, zur Unterstützung von Reflow-Lötprozessen |
| Kontaktmaterial | Kupferlegierung mit hochwertiger Vergoldung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Anzahl der Steckzyklen | Entwickelt für eine hohe Anzahl von Verbindungs- und Trennvorgängen, typischerweise über 100 Zyklen (Spezifikation abhängig vom genauen Modell) |
| Betriebstemperaturbereich | Breiter Temperaturbereich, geeignet für diverse industrielle und konsumentenspezifische Umgebungen (-40°C bis +85°C oder höher, je nach Spezifikation) |
| Anwendungsbereiche | Kompakte elektronische Geräte, Consumer Electronics, Telekommunikation, Medizintechnik, Automotive, Industrieautomation |
Umfangreiche Anwendungsfelder für maximale Flexibilität
Der EC.8 20-polige Direktsteckverbinder, RM 0,8 mm, SMT, findet aufgrund seiner herausragenden Eigenschaften Anwendung in einer Vielzahl von anspruchsvollen Bereichen:
- Mobile Endgeräte: In Smartphones, Tablets und Wearables, wo Platzersparnis und eine hohe Anzahl von Verbindungen entscheidend sind.
- Industrielle Automatisierung: Für Steuerungsmodule, Sensorik und Schnittstellen in kompakten Industrieanlagen, die eine robuste und zuverlässige Verbindung erfordern.
- Medizintechnik: In tragbaren medizinischen Geräten, Diagnosegeräten und Implantaten, wo höchste Zuverlässigkeit und Miniaturisierung unerlässlich sind.
- Telekommunikationsinfrastruktur: In kompakten Netzwerkausrüstungen und Kommunikationsmodulen, die eine hohe Dichte an Verbindungen benötigen.
- Automobilindustrie: In Infotainmentsystemen, Fahrerassistenzsystemen und Steuergeräten, wo Vibrationen und Temperaturschwankungen eine Rolle spielen.
- Verbraucherelektronik: In Digitalkameras, Drohnen und anderen komplexen elektronischen Produkten, die eine platzsparende und leistungsfähige Verbindungslösung benötigen.
FAQ – Häufig gestellte Fragen zu EC.8 20-polig SMT Direktsteckverbinder
Welche Vorteile bietet die SMT-Bauweise dieses Steckverbinders?
Die SMT-Bauweise ermöglicht die direkte Montage auf der Oberfläche einer Leiterplatte. Dies führt zu einer höheren Packungsdichte, einer einfacheren automatisierten Bestückung und einer robusteren Lötverbindung im Vergleich zu Through-Hole-Steckverbindern. Sie ermöglicht zudem flachere Designs und reduziert die benötigte Fläche auf der Leiterplatte.
Was bedeutet das Rastermaß von 0,8 mm?
Das Rastermaß von 0,8 mm gibt den Abstand zwischen den Mittelpunkten benachbarter Kontakte an. Ein geringes Rastermaß wie 0,8 mm ermöglicht eine sehr hohe Kontaktdichte auf kleinster Fläche, was für die Miniaturisierung elektronischer Geräte entscheidend ist.
Ist der Steckverbinder für hohe Stromstärken geeignet?
Die Strombelastbarkeit ist abhängig von der spezifischen Auslegung des Steckverbinders und der Kontaktgeometrie. Dieser 20-polige Direktsteckverbinder ist für typische Signal- und moderate Leistungsanwendungen im Bereich der kompakten Elektronik konzipiert. Für spezifische Stromanforderungen konsultieren Sie bitte die detaillierte technische Dokumentation des Herstellers.
Welche Arten von Lötprozessen unterstützt der Steckverbinder?
Der EC.8 20-polige Direktsteckverbinder ist für gängige Reflow-Lötprozesse ausgelegt, die bei der SMT-Bestückung zum Einsatz kommen. Das Gehäusematerial ist so gewählt, dass es den hohen Temperaturen während des Lötprozesses standhält.
Ist der Steckverbinder mit anderen Herstellern kompatibel?
Kompatibilität hängt von der exakten Einhaltung der Standards und Spezifikationen des EC.8-Systems ab. Es wird empfohlen, die Maßzeichnungen und Spezifikationen genau zu prüfen und gegebenenfalls eine Musteranfrage für eine Kompatibilitätsprüfung zu stellen.
Welchen Einfluss hat das geringe Rastermaß auf die Signalintegrität?
Das geringe Rastermaß reduziert die Länge der Signalwege auf der Leiterplatte. Dies minimiert Signalverzögerungen, Reflexionen und die Kopplung zwischen benachbarten Signalleitungen (Crosstalk), was zu einer verbesserten Signalintegrität beiträgt, besonders bei hohen Frequenzen.
Wie wird die Zuverlässigkeit über die Lebensdauer gewährleistet?
Die Zuverlässigkeit wird durch die Verwendung hochwertiger Materialien, präzise Fertigungsprozesse und die korrekte Handhabung und Lötung sichergestellt. Die Vergoldung der Kontakte schützt vor Oxidation und bietet eine geringe Kontaktimpedanz über eine hohe Anzahl von Steckzyklen hinweg.
