Präzision für zukunftsweisende Elektronikentwicklung: EC.8 180 S Direktsteckverbinder
In der Welt der High-Density-Elektronikfertigung und des anspruchsvollen Schaltungsdesigns sind zuverlässige Verbindungen unerlässlich. Der EC.8 180 S – ein Direktsteckverbinder mit 180 Polen, keyed und im SMT-Format mit einem Rastermaß von 0,8 mm – wurde entwickelt, um die Herausforderungen bei der Integration kompakter und leistungsstarker Komponenten zu meistern. Er richtet sich an Ingenieure, Entwickler und Fertigungsexperten, die höchste Präzision, eine sichere Kontaktierung und eine platzsparende Lösung für ihre Leiterplatten benötigen.
Überlegene Konnektivität: Die Vorteile des EC.8 180 S
Herkömmliche Steckverbinderlösungen stoßen bei der Miniaturisierung und der Erhöhung der Polzahl oft an ihre Grenzen, was zu Kompromissen bei der Signalintegrität, der mechanischen Stabilität und der Montagefreundlichkeit führt. Der EC.8 180 S überwindet diese Limitationen durch ein durchdachtes Design, das auf maximale Leistung in minimalem Raum ausgelegt ist. Die Verwendung eines engen Rastermaßes von 0,8 mm ermöglicht eine signifikante Steigerung der Polzahl auf der Leiterplatte, während die SMT-Bauweise eine automatisierte und präzise Bestückung gewährleistet. Die Keying-Funktion verhindert eine falsche Steckverbindung und erhöht somit die Zuverlässigkeit im Feld. Dies macht den EC.8 180 S zur idealen Wahl für Anwendungen, bei denen Platzersparnis, hohe Pinanzahl und fehlerfreie Montage oberste Priorität haben.
Technische Exzellenz und Designmerkmale
Der EC.8 180 S setzt neue Maßstäbe in Bezug auf Präzision und Funktionalität. Sein innovatives Design minimiert Signalverluste und gewährleistet eine stabile Datenübertragung, selbst bei hohen Frequenzen. Die SMT-Bauweise (Surface Mount Technology) ermöglicht eine direkte Montage auf der Leiterplatte, was zu kürzeren Signalwegen und einer verbesserten thermischen Performance führt. Die 180-polige Ausführung bietet eine enorme Flexibilität für komplexe Schaltungsdesigns, während die integrierte Keying-Funktion eine versehentliche Fehlbestückung ausschließt und somit die Prozesssicherheit in der Fertigung erhöht.
Anwendungsbereiche und Integration
Der EC.8 180 S Direktsteckverbinder ist prädestiniert für eine Vielzahl anspruchsvoller Anwendungen:
- Automobilindustrie: Integration in Steuergeräte, Infotainmentsysteme und Sensorik, wo hohe Zuverlässigkeit und kompakte Bauweise gefordert sind.
- Medizintechnik: Einsatz in bildgebenden Geräten, Diagnostiksystemen und tragbarer Medizintechnik, wo höchste Signalintegrität und Miniaturisierung entscheidend sind.
- Industrielle Automatisierung: Verbindung von Sensoren, Aktoren und Steuerungseinheiten in hochkomplexen Produktionsanlagen.
- Telekommunikation: Einsatz in Netzwerkausrüstung, Basisstationen und Datacenter-Infrastruktur für hohe Bandbreiten und zuverlässige Datenübertragung.
- Consumer Electronics: Integration in High-End-Unterhaltungselektronik und komplexe Peripheriegeräte, die eine hohe Funktionalität auf kleinstem Raum erfordern.
- Luft- und Raumfahrt: Anwendungen, die extreme Zuverlässigkeit, geringes Gewicht und hohe Leistungsdichte verlangen.
Die SMT-Montage erlaubt eine schnelle und effiziente Integration in automatisierten Fertigungsprozessen. Das präzise Rastermaß von 0,8 mm ermöglicht die Realisierung extrem dichter Bestückungen, was insbesondere bei der Entwicklung kompakter und leichter Geräte von unschätzbarem Wert ist.
Umfassende Produktinformationen
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Direktsteckverbinder |

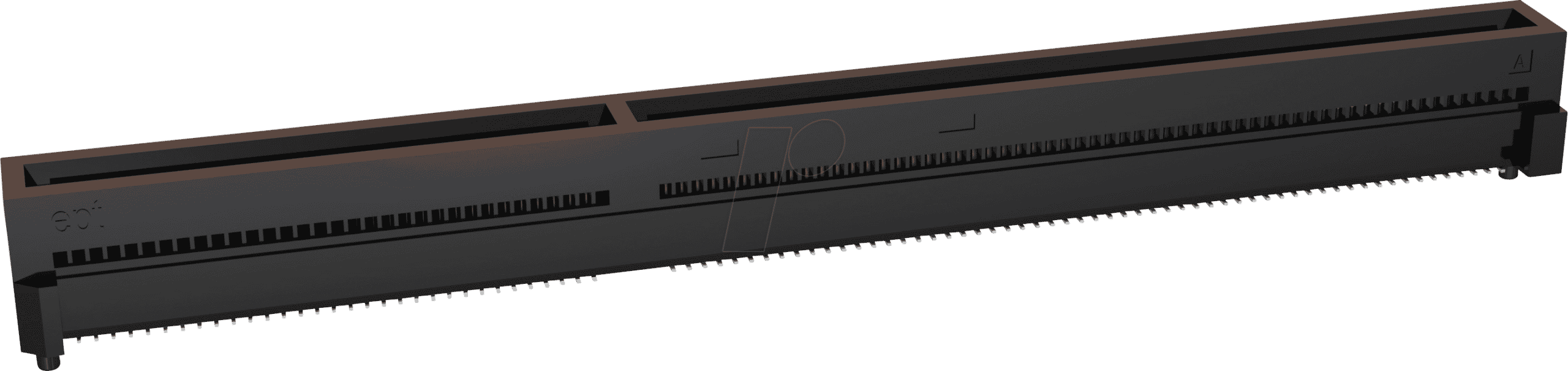

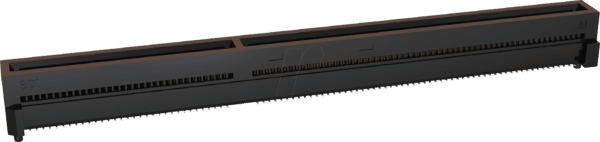

| Modellbezeichnung | EC.8 180 S |
| Polanzahl | 180 polig |
| Bauform | SMT (Surface Mount Technology) |
| Rastermaß | 0,8 mm |
| Keying | Ja (mechanische Kodierung zur Verhinderung von Fehlbestückung) |
| Kontaktmaterial | Hochwertige Kupferlegierung mit spezialisierter Oberflächenveredelung für optimale Leitfähigkeit und Korrosionsbeständigkeit. Ermöglicht robuste und langlebige Verbindungen. |
| Isolationsmaterial | Hochtemperaturbeständiges thermoplastisches Polymer. Bietet exzellente elektrische Isolationseigenschaften und mechanische Stabilität unter verschiedenen Umgebungsbedingungen. |
| Mechanische Stabilität | Konzipiert für höchste mechanische Belastbarkeit. Die SMT-Lötverbindungen bieten eine starke physikalische Anbindung an die Leiterplatte, um Vibrationen und mechanischen Beanspruchungen standzuhalten. |
| Elektrische Performance | Optimiert für hohe Datenraten und geringe Signalinterferenzen durch das geringe Rastermaß und die sorgfältige Materialauswahl. |
| Betriebstemperaturbereich | Geeignet für einen weiten Temperaturbereich, der die Anforderungen vieler industrieller und professioneller Anwendungen erfüllt. Spezifische Werte je nach genauer Konfiguration und Materialvariante. |
| Montageprozess | Ausgelegt für automatisierte SMT-Bestückungslinien, inklusive Reflow-Lötverfahren. Die präzise Geometrie gewährleistet eine zuverlässige Lötverbindung. |
FAQ – Häufig gestellte Fragen zu EC.8 180 S – Direktsteckverbinder EC.8 180 polig key, SMT, RM 0,8mm
Was ist der Hauptvorteil des EC.8 180 S gegenüber Steckverbindern mit größerem Rastermaß?
Der Hauptvorteil des EC.8 180 S liegt in seinem extrem geringen Rastermaß von 0,8 mm. Dies ermöglicht eine deutlich höhere Poldichte auf gleicher Fläche, was ihn ideal für Anwendungen macht, bei denen Platzersparnis entscheidend ist und gleichzeitig eine hohe Anzahl von Verbindungen benötigt wird. Kleinere Leiterplattengrößen und kompaktere Designs werden so realisierbar.
Wie stellt der EC.8 180 S eine sichere und fehlerfreie Verbindung sicher?
Die Sicherheit und Fehlerfreiheit wird durch zwei wesentliche Merkmale gewährleistet: Erstens die SMT-Bauweise, die eine präzise und automatisierte Bestückung ermöglicht, und zweitens die integrierte Keying-Funktion. Diese mechanische Kodierung verhindert, dass der Steckverbinder falsch herum oder in der falschen Ausrichtung auf der Leiterplatte montiert wird, was eine häufige Fehlerquelle in der Fertigung eliminiert.
Für welche Art von Signalen ist der EC.8 180 S besonders gut geeignet?
Aufgrund seines geringen Rastermaßes und der sorgfältigen Materialauswahl eignet sich der EC.8 180 S hervorragend für die Übertragung von Hochfrequenzsignalen und digitalen Datenströmen mit hohen Raten. Die kurzen Signalwege, die durch die SMT-Montage entstehen, minimieren Signalreflexionen und Crosstalk, was für die Integrität schneller Signale unerlässlich ist.
Ist der EC.8 180 S für den Einsatz unter extremen Umweltbedingungen geeignet?
Die im Steckverbinder verwendeten Materialien, wie z.B. hochtemperaturbeständige thermoplastische Polymere für die Isolation und spezielle Kupferlegierungen mit Korrosionsschutz für die Kontakte, sind auf Langlebigkeit und Leistungsfähigkeit unter variierenden Umgebungsbedingungen ausgelegt. Der genaue Betriebstemperaturbereich und die Beständigkeit gegen Feuchtigkeit oder Chemikalien hängen von spezifischen Ausführungen und Beschichtungen ab, die für die jeweilige Anwendung ausgewählt werden können.
Wie wird der EC.8 180 S auf der Leiterplatte montiert?
Der EC.8 180 S ist als SMT-Komponente konzipiert, was bedeutet, dass er direkt auf die Lötpads der Leiterplatte platziert und im Reflow-Lötverfahren mit der Platine verbunden wird. Dies ist ein Standardprozess in modernen automatisierten Elektronikfertigungsstraßen, der eine schnelle, präzise und reproduzierbare Montage ermöglicht.
Welche Vorteile bietet die 180-polige Ausführung?
Eine 180-polige Ausführung ermöglicht die Anbindung einer sehr großen Anzahl von Signalen auf kleinstem Raum. Dies ist besonders vorteilhaft für Module mit umfangreichen Schnittstellen, komplexe Datenverarbeitungseinheiten oder wenn viele individuelle Steuersignale benötigt werden, ohne die Leiterplattengröße unverhältnismäßig zu erhöhen.
Ist der EC.8 180 S mit Standard-Lötpasten und -Prozessen kompatibel?
Ja, der EC.8 180 S ist für die Integration in Standard-SMT-Fertigungsprozesse konzipiert und mit gängigen Lötpasten sowie den typischen Reflow-Lötprofilen kompatibel. Dies gewährleistet eine einfache Integration in bestehende Fertigungsumgebungen ohne die Notwendigkeit spezieller Ausrüstung.
