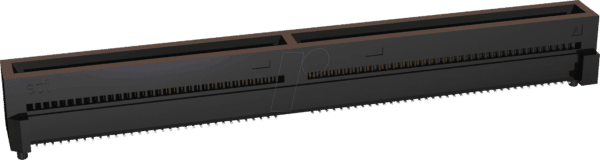

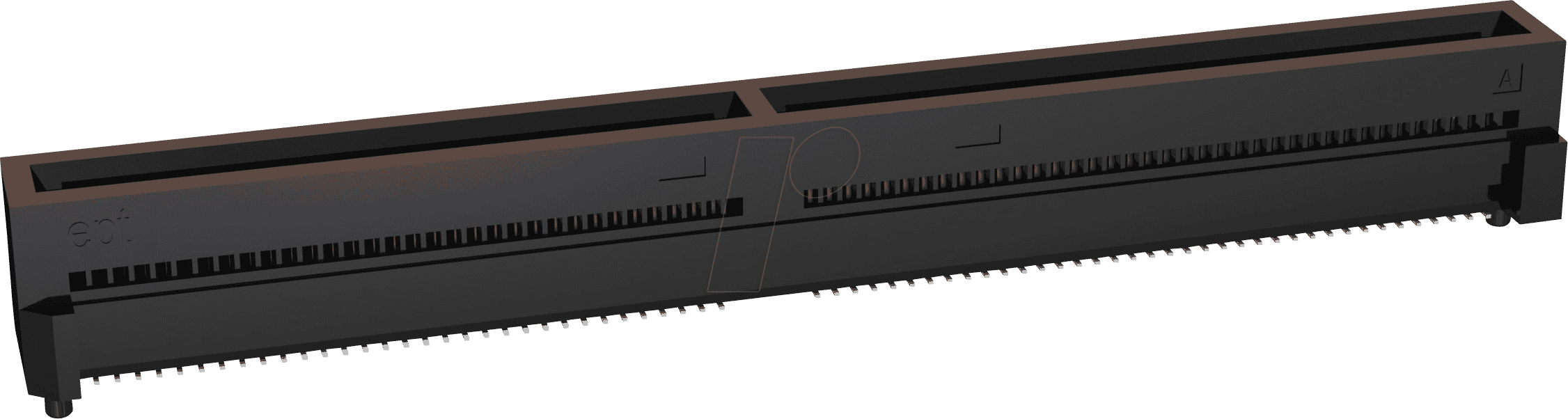

EC.8 140 S – 140-poliger Direktsteckverbinder für anspruchsvolle SMT-Anwendungen
Entdecken Sie den EC.8 140 S, einen 140-poligen Direktsteckverbinder mit Keying-Funktion, optimiert für Surface Mount Technology (SMT) und einen Rastermaß von 0,8mm. Dieses hochpräzise Verbindungselement wurde speziell für Ingenieure und Entwickler konzipiert, die höchste Zuverlässigkeit und Leistungsfähigkeit in dichten elektronischen Systemen benötigen. Er löst das Problem von Platzmangel und der Notwendigkeit robuster, fehlersicherer Verbindungen in modernen, miniaturisierten Schaltungen, wo herkömmliche Steckverbinder an ihre Grenzen stoßen.
Maximale Konnektivität auf kleinstem Raum: Der Vorteil des EC.8 140 S
Der EC.8 140 S definiert die Grenzen der Steckverbindertechnologie neu, indem er eine außergewöhnlich hohe Polzahl auf einer minimalen Fläche unterbringt. Im Vergleich zu herkömmlichen Verbindern mit größeren Polabständen oder komplexeren Anschlussmethoden bietet der EC.8 140 S eine signifikant gesteigerte Datendichte und eine verbesserte Signalintegrität. Das 0,8mm Rastermaß ermöglicht extrem kompakte Designs, die in vielen Hightech-Anwendungen, von mobilen Geräten bis hin zu fortschrittlicher Medizintechnik, unerlässlich sind. Die integrierte Keying-Funktion verhindert eine fehlerhafte Bestückung und gewährleistet so die Integrität des Gesamtsystems, ein entscheidender Vorteil gegenüber ungerichteten Steckverbindern.
Präzisionstechnik für SMT-Fertigung
Der EC.8 140 S ist vollständig für den Einsatz in automatisierten Surface Mount Technology (SMT)-Fertigungsprozessen ausgelegt. Die präzise gefertigten Lötpins und die optimierte Bauform garantieren eine zuverlässige und effiziente Lötbarkeit auf Leiterplatten. Dies reduziert den Ausschuss während der Produktion und gewährleistet eine konsistente elektrische und mechanische Verbindung. Die Fähigkeit, eine so hohe Polzahl durch SMT-Verfahren zu implementieren, ist ein klares Indiz für seine Superiorität in modernen Produktionsumgebungen, in denen Geschwindigkeit und Genauigkeit im Vordergrund stehen.
Herausragende Leistungsmerkmale und technische Spezifikationen
- Hohe Polzahl: 140 Pole ermöglichen maximale Konnektivität in kompakten Designs.
- SMT-Optimiert: Speziell für automatisierte Oberflächenmontageverfahren entwickelt, was eine hohe Effizienz in der Fertigung sichert.
- Präzises Rastermaß: Mit 0,8mm wird eine außergewöhnliche Bauraumdichte erreicht.
- Keying-Funktion: Verhindert fehlerhafte Steckvorgänge und schützt vor Beschädigung.
- Signalintegrität: Konstruiert für die Übertragung empfindlicher Signale mit minimaler Störung.
- Robustheit: Konzipiert für Langlebigkeit und zuverlässige Leistung auch unter anspruchsvollen Bedingungen.
Detaillierte Produktmerkmale
| Merkmal | Beschreibung |
|---|---|
| Polanzahl | 140 |
| Montagetyp | SMT (Surface Mount Technology) |
| Rastermaß | 0,8 mm |
| Keying | Ja |
| Material der Kontakte | Hochleitfähige Kupferlegierung, vergoldet für optimale Signalübertragung und Korrosionsbeständigkeit. Die Vergoldung bietet eine geringere Übergangswiderstand und schützt vor Oxidation, was für die Langlebigkeit und Zuverlässigkeit von entscheidender Bedeutung ist. |
| Isolationsmaterial | Hochleistungs-Thermosplast, UL94-V0 zertifiziert, für hervorragende thermische Stabilität und elektrische Isolation bei hohen Temperaturen. Dieses Material gewährleistet die strukturelle Integrität des Steckverbinders auch bei intensiver Beanspruchung. |
| Betriebstemperaturbereich | -40°C bis +105°C. Diese breite Spanne ermöglicht den Einsatz in diversen Umgebungsbedingungen, von tiefkalten bis zu warmen Szenarien, ohne Beeinträchtigung der Funktionalität. |
| Anschlussart | Direktsteckverbinder für SMT-Anwendung, mit Lötpad-Design für sichere und zuverlässige Lötverbindungen auf der Leiterplatte. |
Anwendungsbereiche und Branchenrelevanz
Der EC.8 140 S Direktsteckverbinder ist aufgrund seiner hohen Polzahl, des kompakten Designs und der SMT-Kompatibilität eine erstklassige Wahl für eine Vielzahl von anspruchsvollen Anwendungen:
- Medizintechnik: In diagnostischen Geräten, bildgebenden Systemen und patientennahen Überwachungsgeräten, wo Präzision und Zuverlässigkeit absolute Priorität haben. Die hohe Dichte an Verbindungen ermöglicht komplexe Funktionalitäten auf engstem Raum, typisch für moderne medizinische Instrumente.
- Automobilindustrie: Für Steuergeräte, Infotainmentsysteme und fortschrittliche Fahrerassistenzsysteme (ADAS), bei denen eine hohe Integrationsdichte und robustere Verbindungen gefordert sind. Die Temperaturresistenz und die Vibrationsfestigkeit sind hierbei kritische Faktoren.
- Industrielle Automatisierung: In kompakten SPS-Modulen, Sensornetzwerken und Steuerungsplatinen, wo viele Signale auf kleinstem Raum verwaltet werden müssen. Die Keying-Funktion reduziert Montagefehler in der Produktion erheblich.
- Telekommunikation und Netzwerktechnik: In kompakten Switch-Systemen, Routern und Basisstationen, die eine hohe Anzahl von Datenleitungen auf kleiner Fläche benötigen. Die Signalintegrität ist entscheidend für die reibungslose Datenübertragung.
- Verbraucherelektronik: Für hochintegrierte Produkte wie Laptops, Tablets und Wearables, wo Platzersparnis und leistungsfähige Verbindungen unerlässlich sind.
FAQ – Häufig gestellte Fragen zu EC.8 140 S – Direktsteckverbinder EC.8 140 polig key, SMT, RM 0,8mm
Was ist der Hauptvorteil des EC.8 140 S im Vergleich zu anderen Steckverbindern?
Der Hauptvorteil des EC.8 140 S liegt in seiner außergewöhnlich hohen Polzahl (140 Pole) auf kleinstem Raum durch das 0,8mm Rastermaß, kombiniert mit der SMT-Optimierung und der fehlersicheren Keying-Funktion. Dies ermöglicht extrem dichte und zuverlässige Verbindungen in kompakten Designs, was bei Standardlösungen oft nicht realisierbar ist.
Ist der EC.8 140 S für automatische Bestückungsanlagen geeignet?
Ja, der EC.8 140 S ist speziell für die Surface Mount Technology (SMT) konzipiert und somit vollständig für den Einsatz in automatisierten Bestückungsanlagen mit Pick-and-Place-Maschinen und Reflow-Lötprozessen optimiert.
Wie stellt der EC.8 140 S eine hohe Signalintegrität sicher?
Die Signalintegrität wird durch die präzise Fertigung, die hochwertige Materialauswahl der Kontakte (vergoldete Kupferlegierung) und das optimierte Design gewährleistet, das störende Effekte wie Übersprechen und Reflexionen minimiert. Das 0,8mm Rastermaß ermöglicht zudem kürzere Leiterbahnen.
Welche Temperaturbereiche kann der EC.8 140 S bewältigen?
Der EC.8 140 S ist für einen Betriebstemperaturbereich von -40°C bis +105°C ausgelegt. Dies ermöglicht seinen Einsatz in einer breiten Palette von Umgebungen, von industriellen Anwendungen bis hin zu Außeneinsätzen.
Wie hilft die Keying-Funktion bei der Anwendung?
Die Keying-Funktion stellt sicher, dass der Steckverbinder nur in einer korrekten Ausrichtung gesteckt werden kann. Dies verhindert eine fehlerhafte Montage und damit verbundene Beschädigungen oder Fehlfunktionen der angeschlossenen Geräte, was die Zuverlässigkeit des Gesamtsystems erheblich erhöht.
Welche Art von Materialien werden für die Kontakte und das Gehäuse verwendet?
Die Kontakte bestehen aus einer hochleitfähigen Kupferlegierung, die für optimale Signalübertragung und Korrosionsbeständigkeit vergoldet ist. Das Gehäuse ist aus einem hochleistungsfähigen Thermoplast gefertigt, das UL94-V0 zertifiziert ist, um hohe thermische Stabilität und elektrische Isolation zu gewährleisten.
