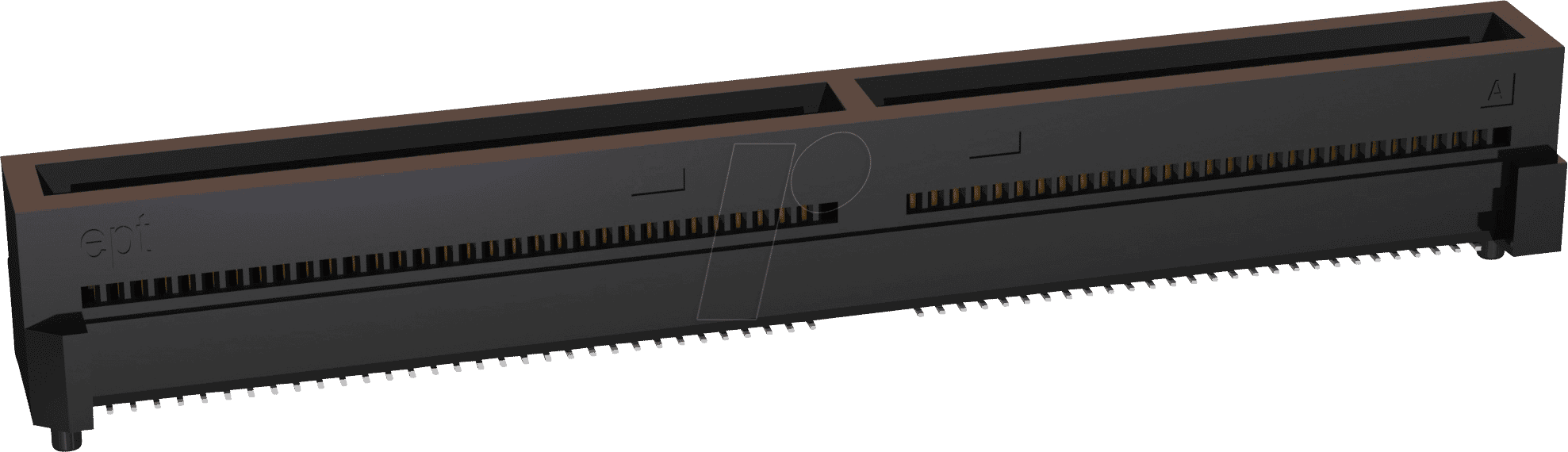

Maximale Anschlussdichte auf kleinstem Raum: EC.8 120 polig key SMT Direktsteckverbinder
Für Ingenieure und Entwickler, die bei kompakten Designs keine Kompromisse bei der Konnektivität eingehen wollen, bietet der EC.8 120 polig key Direktsteckverbinder mit SMT-Befestigung und einem Rastermaß von 0,8 mm die ideale Lösung. Dieser hochintegrierte Steckverbinder ermöglicht die sichere und effiziente Verbindung von bis zu 120 Einzeladern auf einer minimalen Leiterplattenfläche, was ihn zum unverzichtbaren Bauteil für fortschrittliche Elektronik in anspruchsvollen Umgebungen macht.
Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen
Der EC.8 120 S – Direktsteckverbinder unterscheidet sich von Standardlösungen durch seine herausragende Pin-Dichte und die optimierte Bauform für Surface-Mount-Technology (SMT). Dies ermöglicht eine signifikante Reduzierung der benötigten Leiterplattenfläche, ohne die Anzahl der Anschlüsse zu kompromittieren. Die präzise gefertigten Kontakte und die robusten Gehäusematerialien gewährleisten eine exzellente Signalintegrität und mechanische Stabilität, selbst unter widrigen Bedingungen. Die Keying-Funktion verhindert eine falsche Steckrichtung und minimiert so das Risiko von Montagefehlern und daraus resultierenden Ausfällen.
Technische Überlegenheit des EC.8 120 polig key SMT Steckverbinders
Die Kernkompetenz dieses Direktsteckverbinders liegt in seiner Fähigkeit, eine außergewöhnlich hohe Anzahl von Kontakten auf minimalem Raum zu realisieren. Das Rastermaß von 0,8 mm ist wegweisend für die Miniaturisierung in der Elektronikfertigung. Die SMT-Bauform ist optimal für automatisierte Bestückungsprozesse geeignet, was zu erhöhter Effizienz und reduzierten Fertigungskosten führt. Die robuste Konstruktion und die hochwertige Materialauswahl sind auf Langlebigkeit und zuverlässige Performance ausgelegt.
Herausragende Merkmale und Vorteile
- Extrem hohe Anschlussdichte: 120 polig auf kleinstem Raum dank 0,8 mm Rastermaß.
- SMT-Design für effiziente Fertigung: Optimiert für automatische Bestückungsprozesse und Reduzierung der Leiterplattenfläche.
- Keying-Funktion: Stellt die korrekte Steckrichtung sicher und vermeidet Fehler.
- Hohe Signalintegrität: Präzisionsgefertigte Kontakte für zuverlässige Datenübertragung.
- Robuste Bauweise: Entwickelt für Langlebigkeit und Leistung auch in anspruchsvollen Umgebungen.
- Platzersparnis: Ermöglicht kompaktere und leichtere Gerätedesigns.
- Vielseitige Einsatzmöglichkeiten: Ideal für Hochleistungs-Elektronik, Medizintechnik, Telekommunikation und industrielle Automatisierung.
Detaillierte Produkt-Eigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produkttyp | Direktsteckverbinder |
| Modellbezeichnung | EC.8 120 S |
| Polzahl | 120 polig |
| Anschlussart | SMT (Surface Mount Technology) |
| Rastermaß (RM) | 0,8 mm |
| Keying | Vorhanden (mechanische Kodierung zur Vermeidung von Fehlsteckungen) |
| Kontaktmaterial | Hochleitfähige Legierung mit erhöhter Korrosionsbeständigkeit, typischerweise eine Gold-Nickel-Legierung für optimale elektrische Leitfähigkeit und Langlebigkeit. |
| Gehäusematerial | Hochtemperaturfester Kunststoff (z.B. LCP – Flüssigkristallpolymer), konform zu RoHS-Richtlinien, bietet exzellente thermische und chemische Beständigkeit sowie geringe Entflammbarkeit (UL94 V-0). |
| Betriebstemperaturbereich | Typischerweise ausgelegt für einen breiten Temperaturbereich, z.B. -40°C bis +105°C, um den Anforderungen verschiedenster Industrieanwendungen gerecht zu werden. |
| Isolationswiderstand | Hervorragend, typischerweise > 1000 MΩ bei 500 V DC, um Signalverlust und Kurzschlüsse zu verhindern. |
| Durchgangswiderstand | Sehr gering, typischerweise < 20 mΩ, um minimale Spannungsabfälle und Energieverluste zu gewährleisten. |
| Nennspannung | Abhängig von der Dicke der Isolierung und den Kontaktabständen, typischerweise im Bereich von 50V AC/DC bis 250V AC/DC für diese Polzahl und dieses Rastermaß. |
| Nennstrom pro Kontakt | Optimiert für geringe Ströme, typischerweise im Bereich von 0,5A bis 1A, um die Wärmeentwicklung auf ein Minimum zu reduzieren und die hohe Packungsdichte zu unterstützen. |
| Vibrations- und Schockfestigkeit | Hohe Beständigkeit durch robustes Design und präzise Fertigung, konform zu relevanten Industriestandards wie IEC 60512-4. |
| Anwendungsgebiete | Kompakte Steuergeräte, tragbare medizinische Geräte, hochauflösende Display-Module, industrielle Kommunikationsschnittstellen, IoT-Geräte, mobile Endgeräte mit hohem Funktionsumfang. |
Fortschrittliche Verbindungstechnologie für Ihre Designs
Der EC.8 120 S – Direktsteckverbinder repräsentiert die Spitze der modernen Verbindungstechnik. Die SMT-Bauweise ermöglicht ein direktes Aufschmelzen der Anschlüsse auf die Leiterplatte, wodurch der Bedarf an Durchkontaktierungen entfällt und die Signalwege verkürzt werden. Dies ist entscheidend für die Aufrechterhaltung der Signalintegrität bei hohen Frequenzen und schnellen Datenraten. Die 0,8 mm Rasterung stellt sicher, dass selbst auf kleinsten PCBs eine beeindruckende Anzahl von Verbindungen hergestellt werden kann, was Designflexibilität und Miniaturisierung revolutioniert.
Die Keying-Funktion ist ein entscheidendes Merkmal, das die Fehleranfälligkeit bei der Montage reduziert. Durch eine mechanische Kodierung wird sichergestellt, dass der Stecker nur in einer korrekten Ausrichtung gesteckt werden kann. Dies schützt empfindliche Elektronikkomponenten vor Beschädigungen, die durch falsche Polung verursacht werden könnten, und spart wertvolle Zeit im Produktionsprozess. Diese Detailgenauigkeit ist charakteristisch für hochwertige Komponenten, die für professionelle Anwendungen konzipiert sind.
Anwendungsbereiche: Wo Präzision entscheidend ist
Die Einsatzmöglichkeiten für den EC.8 120 S – Direktsteckverbinder sind vielfältig und erstrecken sich über anspruchsvolle Sektoren. In der Medizintechnik ermöglicht er die Entwicklung kleinerer, leistungsfähigerer und mobilerer Geräte, von Diagnostik-Tools bis hin zu implantierbaren Systemen. In der industriellen Automatisierung und Robotik sorgt er für zuverlässige Signalübertragung und Steuerung in kompakten Einheiten, wo Platz und Robustheit kritisch sind. Telekommunikationsinfrastrukturen profitieren von der hohen Dichte für die Übertragung komplexer Datensignale auf engstem Raum. Ebenso ist er prädestiniert für fortschrittliche Consumer Electronics wie High-End-Displays oder tragbare Geräte, die eine hohe Funktionalität in einem schlanken Gehäuse bieten müssen.
FAQs – Häufig gestellte Fragen zu EC.8 120 S – Direktsteckverbinder EC.8 120 polig key, SMT, RM 0,8mm
Was bedeutet „keying“ bei diesem Steckverbinder?
Keying bezieht sich auf eine mechanische Kodierung des Steckverbinders. Diese verhindert, dass der Stecker in der falschen Richtung aufgesteckt werden kann. Dies minimiert das Risiko von Kurzschlüssen oder Beschädigungen der angeschlossenen Geräte durch versehentliche Fehlsteckungen und erhöht die Zuverlässigkeit des Montageprozesses.
Welche Vorteile bietet die SMT-Bauform gegenüber traditionellen Durchsteckmontage-Steckverbindern?
Die SMT-Bauform ermöglicht die direkte Montage der Kontakte auf die Oberfläche der Leiterplatte. Dies führt zu kürzeren Signalwegen, was die Signalintegrität bei hohen Frequenzen verbessert. Zudem wird keine Durchkontaktierung auf der Leiterplatte benötigt, was Platz spart und die Bestückung durch automatisierte Prozesse vereinfacht und beschleunigt.
Ist dieser Steckverbinder für hohe Frequenzen und Datenraten geeignet?
Ja, das 0,8 mm Rastermaß und die optimierte Bauform für SMT-Montage minimieren Signalreflexionen und Übersprechen. Die präzise gefertigten Kontakte mit ihrer hochleitfähigen Oberfläche sorgen für eine exzellente Signalintegrität, was ihn für hohe Frequenzen und schnelle Datenübertragungen prädestiniert.
Welche Art von Kabeln oder Leitungen können mit diesem Steckverbinder verbunden werden?
Dieser Direktsteckverbinder ist für die Verbindung von sehr feinen, flexiblen Leiterbahnen auf einer Leiterplatte konzipiert. Für die externe Verkabelung werden typischerweise spezielle Flachbandkabel oder hochflexible Litzenkabel verwendet, die mit entsprechenden Kontakten oder Lötösen versehen sind, um eine zuverlässige Verbindung mit den Anschlüssen des EC.8 120 S herzustellen.
Wie wird die mechanische Stabilität des Steckverbinders auf der Leiterplatte gewährleistet?
Die SMT-Montage erfolgt üblicherweise durch reflow-Löten, was eine feste und leitfähige Verbindung zwischen den Kontakten und den Lötpads auf der Leiterplatte herstellt. Zusätzlich können bei Bedarf zusätzliche Haltekrallen oder Klebeverbindungen verwendet werden, um die mechanische Belastbarkeit, insbesondere gegenüber Vibrationen und mechanischem Zug, weiter zu erhöhen.
Ist der EC.8 120 S – Direktsteckverbinder RoHS-konform?
Ja, die bei Lan.de angebotenen Komponenten entsprechen den aktuellen RoHS-Richtlinien. Dies bedeutet, dass sie frei von schädlichen Substanzen wie Blei, Cadmium und Quecksilber sind, was für den Einsatz in vielen Industriezweigen, insbesondere in der Elektronik, unerlässlich ist.
Welche Umgebungstemperaturen kann dieser Steckverbinder aushalten?
Der EC.8 120 S – Direktsteckverbinder ist mit Gehäusematerialien wie LCP gefertigt, die für hohe Temperaturbeständigkeit ausgelegt sind. Typischerweise ist er für einen Betriebstemperaturbereich von -40°C bis +105°C spezifiziert, was ihn für eine breite Palette industrieller Anwendungen geeignet macht.
