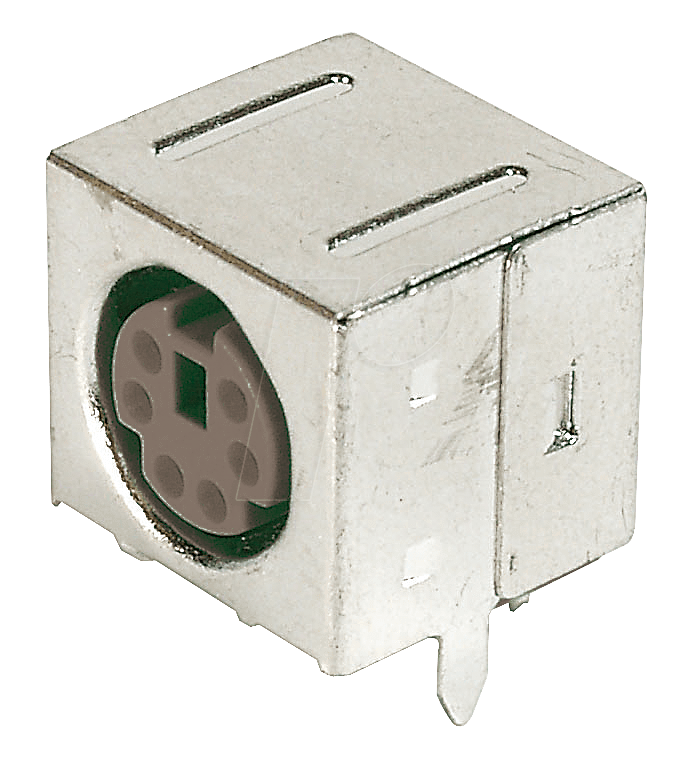

Perfekte Signalintegrität: Die EB-DIOS M04 4-pol. Mini-DIN-Buchse für professionelle Audio- und Videoverbindungen
Wenn es auf eine störungsfreie und qualitativ hochwertige Signalübertragung ankommt, sind Standard-Konnektoren oft nicht ausreichend. Die EB-DIOS M04 4-pol. Mini-DIN-Buchse, vollgeschirmt, wurde entwickelt, um genau diese Herausforderung zu meistern und bietet eine überlegene Lösung für anspruchsvolle Audio- und Videoprojekte, Netzwerkinstallationen und industrielle Steuerungsanwendungen, bei denen Zuverlässigkeit und Signalreinheit an erster Stelle stehen. Sie ist die ideale Wahl für Ingenieure, Techniker und fortgeschrittene Heimwerker, die maximale Leistung ohne Kompromisse erwarten.
Überlegene Abschirmung und Signalqualität
Das Kernmerkmal der EB-DIOS M04 ist ihre durchdachte Konstruktion, die auf kompromisslose Signalintegrität ausgelegt ist. Im Gegensatz zu ungeschirmten oder teilgeschirmten Alternativen minimiert die vollständige Abschirmung effektiv externe elektromagnetische Interferenzen (EMI) und Hochfrequenzstörungen (RFI). Dies ist entscheidend für Anwendungen, bei denen empfindliche Signale über längere Distanzen übertragen werden oder in Umgebungen mit hohem Störpotenzial gearbeitet wird. Die Folge ist ein klareres Signal, reduzierte Datenverluste und eine konsistente Performance, selbst unter widrigen Bedingungen.
Vorteile der vollgeschirmten Mini-DIN-Buchse EB-DIOS M04
- Höchste Störfestigkeit: Die vollständige metallische Abschirmung schützt das Signal zuverlässig vor externen Einflüssen und gewährleistet eine optimale Signalqualität.
- Reduzierte Übersprechdämpfung: Speziell entwickelte interne Strukturen minimieren die Kopplung zwischen den einzelnen Pins, was zu einer verbesserten Kanaltrennung führt.
- Langlebige und robuste Konstruktion: Gefertigt aus hochwertigen Materialien für eine hohe mechanische Belastbarkeit und Zuverlässigkeit im professionellen Einsatz.
- Präzise Pin-Kontakte: Sorgfältig gefertigte Kontakte sorgen für einen sicheren und stabilen Sitz des Steckers, verhindern Wackelkontakte und gewährleisten eine optimale elektrische Verbindung.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von professionellen Audiogeräten über Videogeräte bis hin zu Steuerungs- und Überwachungssystemen.
Technische Spezifikationen und Merkmale
Die EB-DIOS M04 ist eine 4-polige Mini-DIN-Buchse, die für ihre Robustheit und Signalintegrität bekannt ist. Jede Komponente wurde mit Blick auf höchste Performance und Langlebigkeit ausgewählt.
| Merkmal | Beschreibung |
|---|---|
| Steckertyp | Mini-DIN, 4-polig |
| Abschirmung | Vollgeschirmt (metallisches Gehäuse) |
| Kontaktmaterial | Hochleitfähige Legierung, vergoldet für maximale Korrosionsbeständigkeit und minimale Übergangswiderstände |
| Gehäusematerial | Robuster, thermisch stabiler Kunststoff (z.B. PBT oder ABS) mit integrierter metallischer Abschirmung |
| Einsteckzyklen | Typischerweise 10.000 oder mehr, je nach Einsatzbedingungen und Pflege |
| Betriebstemperatur | -25°C bis +85°C (typischer Angabe, abhängig vom spezifischen Kunststoff) |
| Anwendungsbereiche | Professionelle Audio-/Videoverbindungen (z.B. S-Video), Netzwerktechnik, Industrieautomation, Mess- und Regeltechnik |
| Montageart | Panelmontage mit Befestigungslöchern (typischerweise M3 oder metrisch), für feste Installationen |
Maximale Leistung in anspruchsvollen Umgebungen
Die vollständige Abschirmung der EB-DIOS M04 ist nicht nur ein technisches Merkmal, sondern eine Notwendigkeit in Umgebungen, die von elektrischem Rauschen geplagt sind. Industriebetriebe mit vielen elektrischen Maschinen, Broadcasting-Studios oder komplexe Heimkino-Installationen sind klassische Beispiele, wo unzureichende Abschirmung zu hörbaren oder sichtbaren Störungen führt. Die EB-DIOS M04 mit ihrer 360-Grad-Metallabdeckung um die Kontakte und das Gehäuse unterdrückt solche Interferenzen effektiv. Dies ermöglicht die Übertragung von hochauflösenden Video- oder klaren Audiosignalen über größere Distanzen, ohne Angst vor Signaldegradation. Die vergoldeten Kontakte garantieren zudem eine dauerhaft gute Leitfähigkeit und Widerstandsfähigkeit gegen Oxidation, was die Lebensdauer der Verbindung erheblich verlängert.
Präzision für professionelle Anwendungen
Die 4-polige Mini-DIN-Schnittstelle ist aufgrund ihrer Kompaktheit und der Möglichkeit, mehrere Signale über ein einziges Kabel zu führen, in vielen Bereichen beliebt. Bei der EB-DIOS M04 liegt der Fokus auf der Präzision der einzelnen Kontakte. Dies gewährleistet, dass die Signale, die über die vier Pole laufen – typischerweise für Luminanz und Chrominanz bei S-Video oder für separate Audio-Kanäle – sich nicht gegenseitig beeinträchtigen. Dies ist essentiell für die Erhaltung der Bildschärfe und Farbtreue bei Videoströmen oder die klare Trennung von Stereo-Audiosignalen. Die Konstruktion unterstützt eine einfache und sichere Steckverbindung, die auch bei häufigem Gebrauch zuverlässig bleibt.
Anwendungsbeispiele für höchste Ansprüche
Die EB-DIOS M04 findet ihren Einsatz in einer Vielzahl professioneller Szenarien:
- Professionelle AV-Technik: Als robuste und zuverlässige Verbindung für S-Video-Signale in Broadcast- und Event-Technik, wo Bildqualität und Störungsfreiheit oberste Priorität haben.
- Industrielle Steuerungs- und Automatisierungssysteme: Zur Übertragung von Steuersignalen oder Sensordaten in Umgebungen mit hoher elektrischer Belastung, wo Ausfälle teuer und gefährlich sein können.
- Netzwerktechnik und Datenerfassung: In spezialisierten Netzwerkanwendungen oder zur Anbindung von Messgeräten, wo die Integrität der übertragenen Daten entscheidend ist.
- Hochwertige Heimkino- und Hi-Fi-Installationen: Für Enthusiasten, die das Letzte aus ihren Audiokomponenten herausholen möchten und Wert auf eine saubere Signalübertragung legen.
- Medizintechnik: In Geräten, bei denen eine störungsfreie Signalübertragung für Diagnose und Patientenüberwachung unerlässlich ist.
FAQ – Häufig gestellte Fragen zu EB-DIOS M04 – 4-pol. Mini-DIN-Buchse, vollgeschirmt
Was bedeutet „vollgeschirmt“ bei dieser Mini-DIN-Buchse?
Vollgeschirmt bedeutet, dass die Buchse eine durchgehende metallische Abdeckung besitzt, die das gesamte Innenleben und die Kontakte umschließt. Diese Abschirmung bildet eine Barriere gegen externe elektromagnetische und Hochfrequenzstörungen, was die Signalintegrität erheblich verbessert und unerwünschte Artefakte oder Signalverluste verhindert. Dies ist ein entscheidender Vorteil gegenüber ungeschirmten oder nur teilweise geschirmten Steckverbindungen.
Für welche Art von Signalen ist die EB-DIOS M04 am besten geeignet?
Die EB-DIOS M04 ist hervorragend geeignet für analoge und digitale Signale, bei denen eine hohe Signalqualität und Störfestigkeit gefordert ist. Typische Anwendungsbereiche sind S-Video-Verbindungen (Luminanz und Chrominanz), bestimmte Arten von analogen Audio-Signalen, Steuerungsbefehle in der Automation oder Datenströme in spezialisierten Netzwerk- und Messanwendungen.
Wie wird die EB-DIOS M04 typischerweise in ein Gerät eingebaut?
Diese Buchse ist für die Panelmontage konzipiert. Sie verfügt in der Regel über Befestigungslöcher (oft metrisch, z.B. M3), die es ermöglichen, die Buchse sicher an der Gehäuserückseite oder -seite eines Geräts zu verschrauben. Dies gewährleistet einen festen Sitz und schützt die Lötverbindungen auf der Leiterplatte.
Welchen Vorteil bieten vergoldete Kontakte?
Vergoldete Kontakte bieten eine überlegene Leitfähigkeit im Vergleich zu vielen anderen Materialien und sind extrem korrosionsbeständig. Dies bedeutet, dass die Übergangswiderstände über die Lebensdauer der Buchse niedrig bleiben und die Signalqualität nicht durch Oxidation oder Verschmutzung der Kontakte beeinträchtigt wird. Dies ist besonders wichtig für langzeitstabile Verbindungen.
Ist die EB-DIOS M04 auch für den Einsatz im Außenbereich geeignet?
Die EB-DIOS M04 ist primär für den Einsatz in geschützten Umgebungen konzipiert. Während das Gehäuse robust ist, ist es nicht per se für Witterungseinflüsse wie Feuchtigkeit oder extreme Temperaturschwankungen ausgelegt, es sei denn, es wird in einer spezifischen, abgedichteten Anwendung eingesetzt. Für den direkten Außeneinsatz sind spezielle, IP-geschützte Steckverbinder erforderlich.
Kann ich die EB-DIOS M04 auch für digitale Videosignale wie HDMI verwenden?
Nein, die Mini-DIN-Schnittstelle ist nicht für die Übertragung moderner digitaler Videoformate wie HDMI oder DisplayPort ausgelegt, die höhere Bandbreiten und komplexere Signalübertragungsprotokolle erfordern. Die EB-DIOS M04 eignet sich für analoge Videoformate wie S-Video oder für bestimmte digitale Signalarten, die über die 4 Pins des Mini-DIN-Standards übertragen werden können.
Wie unterscheidet sich die EB-DIOS M04 von einer Standard-Mini-DIN-Buchse?
Der Hauptunterschied liegt in der vollständigen Abschirmung und der oft hochwertigeren Materialauswahl bei der EB-DIOS M04. Während Standard-Mini-DIN-Buchsen oft aus reinem Kunststoff gefertigt sind und keine oder nur eine marginale Abschirmung bieten, integriert die EB-DIOS M04 ein metallisches Gehäuse, das gezielt Störsignale abwehrt. Dies führt zu einer signifikant besseren Leistung in anspruchsvollen Umgebungen und einer höheren Zuverlässigkeit.
