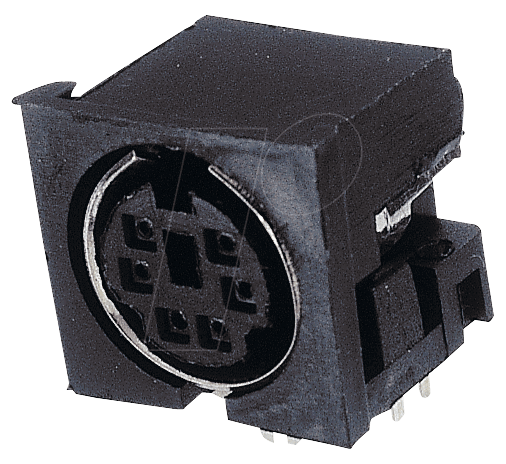

Hochwertige Mini-DIN-Printbuchse für präzise Signalübertragung
Suchen Sie eine zuverlässige Lösung für die Montage von 6-poligen Mini-DIN-Anschlüssen direkt auf Ihrer Leiterplatte? Die EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig wurde entwickelt, um eine stabile und störungsfreie Signalübertragung für eine Vielzahl von Elektronikanwendungen zu gewährleisten. Perfekt für Ingenieure, Entwickler und Hobbyisten, die Wert auf Langlebigkeit und präzise Verbindungen legen.
Zuverlässigkeit und Präzision für Ihre Elektronikprojekte
Die EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig bietet eine überlegene Leistung im Vergleich zu Standardlösungen durch ihre robuste Konstruktion und die optimierte Pin-Anordnung, die für eine sichere Steckverbindung sorgt und Kontaktprobleme minimiert. Dies ist entscheidend für Anwendungen, bei denen Signalintegrität oberste Priorität hat, wie beispielsweise in professionellen Audio-/Video-Equipment, Messgeräten oder spezialisierten Computerschnittstellen.
Technische Exzellenz und Anwendungsbereiche
Diese 6-polige Mini-DIN-Printbuchse ist konzipiert für eine direkte Lötmontage auf Leiterplatten (Print-Montage). Dies ermöglicht eine kompakte und effiziente Integration in Ihre Schaltungsdesigns. Die standardisierte Mini-DIN-Schnittstelle ist weit verbreitet und bietet Kompatibilität mit einer breiten Palette von Geräten. Die robuste Bauweise gewährleistet eine hohe Anzahl an Einsteckzyklen, was sie zu einer langlebigen Lösung für wiederkehrende Verbindungsaufgaben macht.
Vorteile der EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien für maximale Langlebigkeit und Zuverlässigkeit.
- Präzise Signalintegrität: Optimierte Pin-Geometrie minimiert Signalverluste und Interferenzen.
- Einfache Lötmontage: Entwickelt für die direkte Montage auf Leiterplatten, was die Installation vereinfacht und Platz spart.
- Hohe Steckzyklenfestigkeit: Konzipiert für wiederholtes Ein- und Ausstecken ohne Beeinträchtigung der Kontaktqualität.
- Breite Kompatibilität: Nutzt die standardisierte Mini-DIN-Schnittstelle für die Verbindung mit zahlreichen Geräten.
- Kompakte Bauweise: Ideal für platzbeschränkte Designs auf Leiterplatten.
Produkteigenschaften im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Mini-DIN-Printbuchse |
| Polzahl | 6-polig |
| Montageart | Printmontage (Lötbar) |
| Gehäusematerial | Hochwertiger Thermoplast (UL94-V0 klassifiziert für verbesserte Flammwidrigkeit) |
| Kontaktmaterial | Phosphorbronze mit vergoldeter Oberfläche für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebstemperaturbereich | -25°C bis +85°C |
| Nennstrom | 1A pro Kontakt |
| Nennspannung | 50V AC/DC |
| Einsteckzyklen | Mindestens 5.000 Zyklen (getestet nach Branchenstandards) |
| Farbe | Schwarz (Standard für Mini-DIN-Anschlüsse) |
| Abmessungen (ca.) | Kompakte Bauform für einfache Leiterplattenintegration (spezifische Maße auf Anfrage oder im Datenblatt ersichtlich) |
| Anwendungsgebiete | Audio-/Video-Signalübertragung, serielle Schnittstellen, Steuerungsanwendungen, Netzwerkgeräte, Mess- und Prüftechnik |
Anwendungsbereiche im Überblick
Die Vielseitigkeit der EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig eröffnet eine breite Palette von Einsatzmöglichkeiten. In der professionellen Audio- und Videotechnik wird sie häufig für den Anschluss von externen Geräten wie Kameras, Monitoren oder Audiomischpulten verwendet, wo eine klare und unverzerrte Signalübertragung essenziell ist. In der industriellen Automatisierung und Messtechnik ermöglicht sie die zuverlässige Anbindung von Sensoren, Aktoren oder Steuereinheiten, die über eine serielle Kommunikation Daten austauschen. Auch im Bereich von Computern und Peripheriegeräten, beispielsweise für ältere Tastatur- oder Mauseingänge oder spezialisierte Diagnoseports, findet diese Buchse Anwendung. Entwickler, die eigene Hardware-Lösungen realisieren, profitieren von der direkten Printmontage, die eine stabile mechanische und elektrische Verbindung auf der Leiterplatte schafft und so die Zuverlässigkeit des Gesamtsystems erhöht.
Qualität und Sicherheit
Die Auswahl der richtigen Anschlusskomponenten ist entscheidend für die Langlebigkeit und Performance Ihrer elektronischen Geräte. Die EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig zeichnet sich durch die Verwendung von Materialien aus, die sowohl für ihre elektrischen Eigenschaften als auch für ihre mechanische Beständigkeit bekannt sind. Das Gehäusematerial, oft ein hochtemperaturbeständiger Thermoplast, erfüllt strenge Sicherheitsstandards wie UL94-V0, was bedeutet, dass es im Brandfall selbstverlöschend ist und zur Sicherheit Ihrer Anwendungen beiträgt. Die Kontakte sind typischerweise aus Phosphorbronze gefertigt und galvanisch veredelt, meist mit einer Goldschicht. Diese Vergoldung bietet nicht nur eine hervorragende elektrische Leitfähigkeit für minimale Signalverluste, sondern schützt die Kontakte auch effektiv vor Oxidation und Korrosion, selbst in anspruchsvollen Umgebungsbedingungen. Dies gewährleistet eine dauerhaft stabile Verbindung über die gesamte Lebensdauer des Produkts.
FAQ – Häufig gestellte Fragen zu EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig
Wie wird die EB-DIO M06 – Mini-DIN-Printbuchse montiert?
Die EB-DIO M06 – Mini-DIN-Printbuchse ist für die direkte Printmontage konzipiert. Dies bedeutet, dass die Pins der Buchse durch vorgebohrte Löcher auf der Leiterplatte geführt und anschließend durch Lötverfahren (z.B. Wellenlöten oder Handlöten) fest mit den Leiterbahnen verbunden werden.
Welche Vorteile bietet die 6-polige Konfiguration gegenüber anderen Mini-DIN-Varianten?
Die 6-polige Konfiguration ermöglicht die Übertragung von mehr unterschiedlichen Signalen oder die Trennung von Signal- und Masseleitungen, was zu einer verbesserten Signalqualität und geringeren Interferenzen führen kann. Sie ist beispielsweise ideal für S-Video-Signale plus Audio- oder Steuerungsleitungen.
Ist die Buchse für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, die Verwendung von hochwertigen Materialien wie flammwidrigem Thermoplast und vergoldeten Kontakten macht die EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig robust und widerstandsfähig gegen Temperaturschwankungen und Korrosion, was sie für eine Vielzahl von Umgebungsbedingungen qualifiziert.
Welche Art von Kabeln kann ich mit dieser Buchse verbinden?
Sie können jedes Kabel verwenden, das mit einem passenden 6-poligen Mini-DIN-Stecker ausgestattet ist. Die Buchse selbst ist der weibliche Gegenpart zum männlichen Stecker, der sich an den Kabeln oder Endgeräten befindet.
Wie viele Einsteckzyklen kann die Buchse erwarten?
Diese Buchse ist für eine hohe Lebensdauer ausgelegt und typischerweise auf mindestens 5.000 Einsteckzyklen getestet. Dies macht sie zu einer zuverlässigen Wahl für Anwendungen, bei denen häufige Verbindungswechsel erforderlich sind.
Sind spezifische Löttemperaturen oder Flussmittel zu beachten?
Für optimale Lötresultate empfehlen wir die Verwendung von bleifreien Lötmaterialien und die Einhaltung der vom Lothersteller empfohlenen Temperaturbereiche. Genaue Spezifikationen finden Sie im technischen Datenblatt des Produkts.
Kann diese Buchse für digitale oder analoge Signale verwendet werden?
Die EB-DIO M06 – Mini-DIN-Printbuchse, 6-polig ist für die Signalübertragung im Allgemeinen ausgelegt und eignet sich sowohl für analoge als auch für digitale Signale, solange die Spannungs- und Strombelastungsgrenzen eingehalten werden und die Pinbelegung des Mini-DIN-Standards korrekt genutzt wird.
