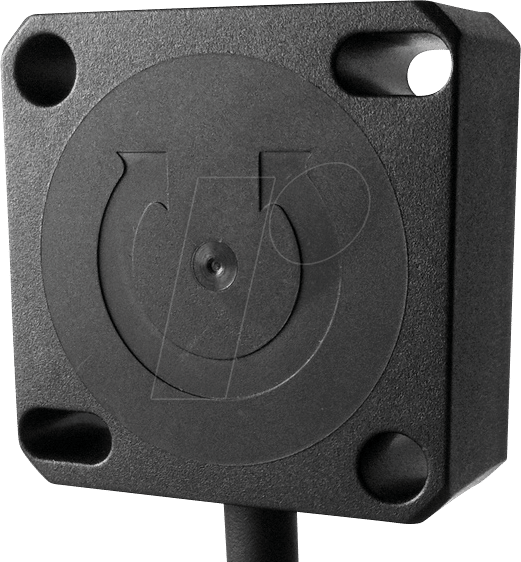

Präzision und Zuverlässigkeit für anspruchsvolle Anwendungen: Der Absolute Drehgeber DIS 12965
Sie benötigen eine zuverlässige und präzise Erfassung von Winkelpositionen in industriellen Automatisierungsprozessen, Robotik oder Messsystemen? Der absolute Drehgeber DIS 12965 mit seiner 90°-Ausführung und einem analogen Ausgangssignal von 0,5-4,5V ist die ideale Lösung für Ingenieure und Techniker, die höchste Ansprüche an Genauigkeit und Robustheit stellen. Dieser Drehgeber bietet eine eindeutige Positionserfassung ohne Referenzfahrt und ist somit die überlegene Wahl gegenüber inkrementalen Systemen, die anfällig für Positionsverlust bei Stromausfall sind.
Maximale Positionstreue mit absoluter Technologie
Der Kernvorteil des DIS 12965 liegt in seiner absoluten Messung. Im Gegensatz zu inkrementalen Drehgebern, die ihre Position durch Zählen von Impulsen ermitteln und somit bei Stromunterbrechung die Referenz verlieren, kennt der absolute Drehgeber jederzeit seine exakte Position, sobald er mit Strom versorgt wird. Dies eliminiert die Notwendigkeit für aufwändige Referenzfahrten nach jedem Systemstart, was zu erheblichen Zeit- und Kosteneinsparungen führt. Die präzise 90°-Messung ermöglicht zudem eine detaillierte Erfassung von Bewegungen über einen definierten Winkelbereich, was für Steuerungsaufgaben von entscheidender Bedeutung ist.
Leistungsstarke Spezifikationen für vielfältige Einsatzbereiche
Der DIS 12965 zeichnet sich durch eine robuste Bauweise und eine breite Spannungsversorgung von 8-32V aus, was ihn für eine Vielzahl von industriellen Umgebungen prädestiniert. Das analoge Ausgangssignal von 0,5-4,5V ermöglicht eine einfache Integration in bestehende Steuerungsarchitekturen und eine nahtlose Kommunikation mit SPS-Systemen (Speicherprogrammierbare Steuerungen) und anderen Auswertegeräten. Die integrierte Welle sorgt für eine direkte und spielfreie Ankopplung an die zu messende Achse.
Technische Überlegenheit, die sich auszahlt
- Absolute Positionserfassung: Sofortige und eindeutige Positionsbestimmung ohne Referenzfahrt, auch nach Stromausfall.
- Hohe Genauigkeit: Präzise Winkelmessung über den gesamten Messbereich von 90°.
- Robustheit und Langlebigkeit: Konzipiert für den Einsatz unter anspruchsvollen Bedingungen.
- Breite Spannungsversorgung: Flexibel einsetzbar durch 8-32V DC.
- Standardisiertes Ausgangssignal: 0,5-4,5V analoge Schnittstelle für einfache Integration.
- Integrierte Welle: Direkte und zuverlässige mechanische Anbindung.
Anwendungsgebiete des DIS 12965 im Detail
Die Einsatzmöglichkeiten des absoluten Drehgebers DIS 12965 sind vielfältig und reichen von präzisen Steuerungsaufgaben in der industriellen Fertigung bis hin zu anspruchsvollen Positionierungssystemen. In der Robotik ermöglicht er die exakte Bestimmung der Gelenkwinkel von Roboterarmen, was für die Kollisionsvermeidung und die präzise Ausführung von Bewegungsabläufen unerlässlich ist. In Werkzeugmaschinen kann er zur exakten Winkelstellung von Werkzeugen oder zur Überwachung von Drehachsen eingesetzt werden, was die Bearbeitungsgenauigkeit signifikant erhöht. Auch in der Mess- und Prüftechnik, beispielsweise zur präzisen Ausrichtung von Sensoren oder zur Winkelmessung von Proben, spielt der DIS 12965 seine Stärken aus. Die 90°-Messung eignet sich hervorragend für Applikationen, bei denen eine Teilrotation präzise erfasst werden muss, wie z.B. bei Klappensteuerungen oder spezifischen Manipulatorbewegungen.
Aufbau und Funktionsweise
Der DIS 12965 basiert auf einer optischen oder magnetischen Sensortechnologie, die eine nicht-flüchtige Speicherung der absoluten Winkelposition ermöglicht. Bei jeder Umdrehung wird ein einzigartiger Code generiert, der die exakte Position widerspiegelt. Diese Information wird intern verarbeitet und über die analoge 0,5-4,5V Schnittstelle als Spannungssignal ausgegeben. Die 90°-Ausführung bedeutet, dass der Drehgeber eine spezifische Anzahl von diskreten Winkelpositionen innerhalb dieses Bereichs auflösen kann, was eine feingranulare Erfassung der Bewegung gewährleistet. Die Stromversorgung von 8-32V wird über robuste Anschlüsse sichergestellt, und die integrierte Welle ermöglicht eine einfache mechanische Montage.
Vergleich mit Standardlösungen: Die Vorteile des DIS 12965
Im direkten Vergleich zu inkrementellen Drehgebern bietet der DIS 12965 unbestreitbare Vorteile. Die Vermeidung von Referenzfahrten reduziert Zykluszeiten erheblich und steigert die Gesamteffizienz der Anlage. Die unbedingte Positionsinformation eliminiert das Risiko von Positionsverlusten, was die Systemstabilität erhöht und kostspielige Produktionsunterbrechungen verhindert. Die 90°-Messung ist eine spezifische Lösung für Anwendungen, die keine volle 360°-Erfassung benötigen, aber dennoch eine hohe Präzision über einen definierten Bereich erfordern. Die analoge Signalgebung ist zudem universell einsetzbar und erfordert keine komplexen digitalen Bus-Systeme, was die Installation und Inbetriebnahme vereinfacht.
Qualität und Material: Langlebigkeit für industrielle Anforderungen
| Merkmal | Beschreibung |
|---|---|
| Gehäusematerial | Hochwertiges, robustes Metallgehäuse für maximale Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und Umwelteinflüssen. |
| Wellenmaterial | Gehärteter Stahl für Langlebigkeit und Verschleißfestigkeit bei direkter Ankopplung. |
| Schutzart | Typischerweise IP65 oder höher, um Schutz vor Staub und Strahlwasser zu gewährleisten. (Spezifische Angabe des Herstellers beachten) |
| Betriebstemperaturbereich | Konzipiert für den Einsatz in einem breiten Temperaturbereich, typisch -20°C bis +70°C, für Zuverlässigkeit in verschiedenen Umgebungen. (Spezifische Angabe des Herstellers beachten) |
| Wellenbelastung | Ausgelegt für moderate axiale und radiale Wellenbelastungen, die für die typischen Anwendungsfälle eines 90°-Drehgebers ausreichen. |
| Signalrauschabstand | Optimiert für einen hohen Signalrauschabstand zur Gewährleistung einer sauberen und verlässlichen Signalübertragung. |
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu DIS 12965 – Drehgeber absolut, 90°, 0,5-4,5V, 8-32V, m. Welle
Ist der Drehgeber DIS 12965 für jede Art von Anwendung geeignet?
Der DIS 12965 ist ideal für Anwendungen, die eine präzise absolute Winkelpositionserfassung über einen Bereich von 90° erfordern und von der Unabhängigkeit von Referenzfahrten profitieren. Seine Robustheit macht ihn für viele industrielle Umgebungen geeignet. Für Anwendungen mit extremen Temperaturen oder sehr hohen mechanischen Belastungen sollten jedoch die spezifischen Datenblätter des Herstellers konsultiert werden.
Wie wird das analoge Signal von 0,5-4,5V in eine Winkelposition umgerechnet?
Das analoge Ausgangssignal von 0,5-4,5V repräsentiert den Messbereich von 90°. Eine typische Umrechnung würde vorsehen, dass 0,5V dem Startwinkel (z.B. 0°) und 4,5V dem Endwinkel (z.B. 90°) entsprechen. Die dazwischenliegenden Spannungswerte sind linear proportional zum gemessenen Winkel. Die exakte Kalibrierung erfolgt durch die angeschlossene Steuerungseinheit (z.B. SPS).
Ist eine Referenzfahrt nach einem Stromausfall notwendig?
Nein, das ist der entscheidende Vorteil eines absoluten Drehgebers. Sobald der DIS 12965 mit Strom versorgt wird, kennt er sofort seine aktuelle Position, ohne dass eine zusätzliche Referenzfahrt durchgeführt werden muss.
Welche Art von Welle ist beim DIS 12965 integriert?
Der Drehgeber verfügt über eine integrierte Welle, die in der Regel für eine direkte mechanische Kopplung mit der zu messenden Achse oder Komponente ausgelegt ist. Die genauen Abmessungen und Spezifikationen der Welle sind den technischen Dokumentationen des Herstellers zu entnehmen.
Was bedeutet die 90°-Ausführung des Drehgebers?
Die 90°-Ausführung bedeutet, dass der Drehgeber die Winkelposition über einen Messbereich von exakt 90 Grad erfasst und ausgibt. Dies ist vorteilhaft für Applikationen, bei denen nur ein begrenzter Winkelbereich präzise überwacht oder gesteuert werden muss und keine volle 360°-Drehung erforderlich ist.
Welche Schutzart bietet der DIS 12965 üblicherweise?
Absolut-Drehgeber für industrielle Anwendungen sind oft mit einer hohen Schutzart wie IP65 ausgestattet. Dies schützt das Gerät zuverlässig vor Staub und Strahlwasser, was ihn für den Einsatz in rauen Umgebungen qualifiziert.
Kann der DIS 12965 mit jeder SPS verbunden werden?
Ja, aufgrund seines standardisierten analogen Ausgangssignals (0,5-4,5V) lässt sich der DIS 12965 problemlos mit den meisten SPS-Systemen verbinden, die über entsprechende analoge Eingangskanäle verfügen. Die Integration ist somit unkompliziert und kostengünstig.
