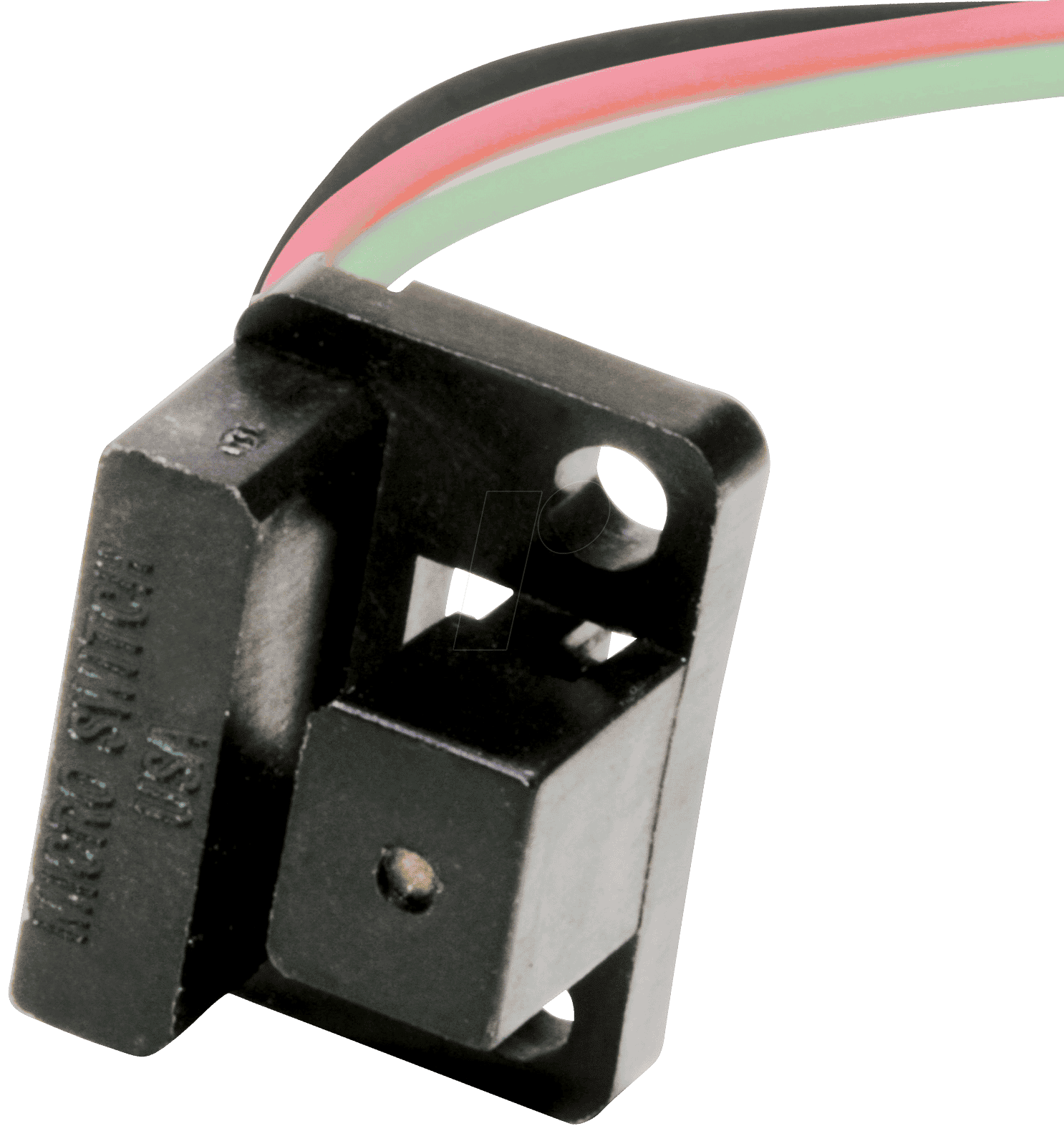

4AV 19F – Flügelradsensor Halleffekt, max. 0,40 V DC

Flügelradbetriebene Positionssensoren der AV-Serie mit integriertem Magneten werden mit einem ferromagnetischen Flügel betrieben, der die Lücke zwischen dem Hall-Sensor und dem Magneten durchläuft, sodass der magnetische Fluss vom Sensor positionsabhängig abgeleitet wird. AV-Sensoren können als Endschalter verwendet werden, die mit einem einzelnen großen Flügel betrieben werden. Weitere Einsatzmöglichkeiten: als Tachometersensoren in Verbindung mit Zahnrädern oder als Synchronisationselemente zusammen mit Mitnehmern oder Sektoren.• P-schaltender Leistungsausgang• Kleiner als 2AV• Genau Überwachung des Differential zur Vorhersage der Pulsbreite• Betrieben durch einen kostengünstigen ferromagnetischen Flügel, der einfach in der Herstellung ist• Magnet und Sensor im gleichen robusten Gehäuse• Abgedichtete Konstruktion … staub- oder schmutzdicht• Betriebsdrehzahl von 0 kHz bis 100 kHz … keine Mindest-Betriebsdrehzahl• Ein-/Aus-Zeitpunkte definierbar durch Flügelgröße• Präzise mechanische BetriebseigenschaftenTechnische Produktdaten:Produkttyp: Hall-Effekt-Schranken-PositionssensorPakettyp: Drahtausgang für SchrankendesignVersorgungsspannung: 4,5 … 24,0 V DCAusgangstyp: SenkeAnschlusstyp: 558,08 mm AnschlussdrähteBetriebstemperatur: -40 … +125 °CLagerungstemperatur: -40 … +150 °CAusgangsspannung: 0,4 V DC max. (Betrieb)Vibration: 10 g/55 Hz bis 2 kHzFeuchtigkeit: 85 %RH/80 °C, 250 hSalzsprühnebel: 5 %/48 h/35 °CTemperaturschock: -40 … +125 °CSchranken- und Zahnradgebermaterial: Kaltgewalzter Stahl, 1018 oder geringer Kohlenstoffgehalt (vergütet)Anstiegszeit (10 % bis 90 %): 1,5 µs max.Abfallzeit (90 % bis 10 %): 1,0 µs max.Versorgungsstrom: 18,5 mA (max. bei 25 °C)Ausgangsstrom: 40 mA max.Links schalten: 5,4 mmRechts schalten: 8,6 mmLinks auslösen: 6,02 mmRechts auslösen: 7,9 mmLinks/rechts-Differential: 2,5 mmRechts/links-Differential: 2,5 mmFlügelraddicke: 1,02 mmMinimales Fenster: 10,2 mmMinimale Anzahl Zähne: 10,2 mmMinimale Zahntiefe: 9,3 mmKriechstrom: 10 µA
