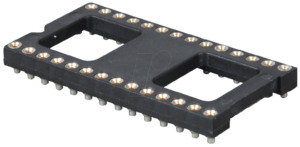

DIL 28 NG – IC-Präzisions-Sockel, WireWrap, 28pol, vergoldet: Maximale Zuverlässigkeit für Ihre Elektronikprojekte
Sie benötigen eine sichere und stabile Verbindung für Ihre integrierten Schaltkreise (ICs) im DIP-Gehäuse (Dual In-line Package)? Der DIL 28 NG IC-Präzisions-Sockel mit WireWrap-Anschluss und 28 Pins, vergoldet, bietet genau diese essenzielle Grundlage. Er ist die ideale Lösung für Entwickler, Hobbyisten und Techniker, die Wert auf Langlebigkeit, Präzision und einfache Handhabung legen, insbesondere wenn wiederholte Konfigurationen oder Testaufbauten erforderlich sind.
Hervorragende Kontaktqualität und Signalintegrität
Der DIL 28 NG Sockel übertrifft herkömmliche Lötverbindungen und minderwertige Sockel durch seine erstklassige Konstruktion. Die präzise gefertigten Kontakte gewährleisten eine zuverlässige elektrische Verbindung, die Signalverluste minimiert und für eine optimale Leistung Ihrer empfindlichen Elektronikkomponenten sorgt. Die Vergoldung der Pins ist ein entscheidender Faktor für diese überlegene Leistung. Sie schützt nicht nur effektiv vor Korrosion und Oxidation, sondern bietet auch eine ausgezeichnete Leitfähigkeit, was insbesondere bei Hochfrequenzanwendungen oder der Übertragung von schwachen Signalen von immenser Bedeutung ist.
Anwendungsbereiche und technische Vorteile
Dieser Präzisions-Sockel ist universell einsetzbar und findet Anwendung in einer Vielzahl von Bereichen:
- Prototypenentwicklung: Ermöglicht schnelles und unkompliziertes Einsetzen und Austauschen von 28-poligen DIP-ICs, ohne dass gelötet werden muss. Dies beschleunigt den Entwicklungsprozess erheblich und erleichtert das Debugging.
- Test- und Messsysteme: Ideal für den Einsatz in Prüfaufbauten, wo ICs häufig gewechselt oder mit externen Geräten verbunden werden müssen. Die robuste Bauweise und die sicheren WireWrap-Anschlüsse garantieren langanhaltende Zuverlässigkeit.
- Reparatur und Wartung: Vereinfacht den Austausch defekter ICs in bestehenden Schaltungen, insbesondere in industriellen Anwendungen oder bei älteren Geräten, wo eine Nachlötung schwierig sein kann.
- Ausbildung und Lehre: Bietet eine sichere und wiederverwendbare Möglichkeit, mit elektronischen Bauteilen zu experimentieren und Schaltungen aufzubauen.
- Spezialprojekte: Für alle Anwender, die eine nicht-permanente, aber dennoch äußerst zuverlässige Verbindung für ihre 28-poligen DIP-ICs benötigen.
Die WireWrap-Technologie bietet eine besonders sichere und mechanisch stabile Verbindung im Vergleich zu einfachen Steckverbindern. Die scharfen Kanten des Drahtes schneiden sich in die Kontaktflächen und erzeugen so eine nahezu unlösbare und elektrisch hochleitfähige Verbindung. Dies macht den DIL 28 NG Sockel zu einer robusten Wahl für Umgebungen mit Vibrationen oder mechanischen Belastungen.
Qualität, die sich auszahlt
Bei Lan.de verstehen wir die Bedeutung von Qualität und Zuverlässigkeit in der Elektronik. Der DIL 28 NG IC-Präzisions-Sockel, WireWrap, 28pol, vergoldet, wird aus hochwertigen Materialien gefertigt und unterliegt strengen Qualitätskontrollen. Dies garantiert, dass Sie ein Produkt erhalten, das Ihren hohen Ansprüchen gerecht wird und Ihnen über Jahre hinweg beste Dienste leistet. Die Präzision der Pin-Abstände und die passgenaue Aufnahme für die ICs verhindern Beschädigungen der empfindlichen Bauteile und sorgen für eine formschlüssige Montage.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| IC-Sockel Typ | DIP (Dual In-line Package) |
| Anzahl der Pins | 28 |
| Anschlussart | WireWrap (drahtumwickelt) |
| Kontaktmaterial | Hochwertige Legierung mit 24k Vergoldung |
| Gehäusematerial | Hochtemperatur-Kunststoff (UL94V-0 konform), widerstandsfähig gegen chemische Einflüsse |
| Pin-Abstand (Rastermaß) | 2,54 mm (Standard-DIP) |
| Betriebstemperatur | -40°C bis +125°C |
| Isolationswiderstand | > 1.000 MΩ bei 500 V DC |
| Durchgangswiderstand | < 10 mΩ (nach WireWrap-Verbindung) |
| Mechanische Lebensdauer | Sehr hoch durch WireWrap-Technologie, praktisch unbegrenzt bei sachgemäßer Handhabung |
Optimale WireWrap-Technik für dauerhafte Verbindungen
Die WireWrap-Technologie, auch Drahtwickeltechnik genannt, ist ein etabliertes Verfahren zur Herstellung elektrischer Verbindungen, das sich durch seine Robustheit und Zuverlässigkeit auszeichnet. Beim DIL 28 NG Sockel sind die Aufnahmeöffnungen für die WireWrap-Drähte präzise gefertigt, um eine optimale Verdrahtung zu ermöglichen. Ein spezielles Werkzeug wird verwendet, um einen isolierten Draht (typischerweise Kupferlackdraht) mehrmals fest um einen rechteckigen Pin zu wickeln. Diese Wickelungen komprimieren die Isolierung des Drahtes und sorgen für einen direkten, niederohmigen Kontakt mit dem Pin. Die Vergoldung der Pins des DIL 28 NG Sockels bietet hierbei die ideale Oberfläche für eine dauerhafte und korrosionsbeständige WireWrap-Verbindung.
Warum der DIL 28 NG Sockel die überlegene Wahl ist
Im direkten Vergleich zu anderen Verbindungstechnologien oder einfacheren Sockellösungen bietet der DIL 28 NG IC-Präzisions-Sockel entscheidende Vorteile:
- Korrosionsbeständigkeit: Die 24k Vergoldung schützt die Kontakte langanhaltend vor Umwelteinflüssen und oxidativen Prozessen, die die Leitfähigkeit beeinträchtigen könnten.
- Hohe mechanische Stabilität: WireWrap-Verbindungen sind sehr widerstandsfähig gegen Vibrationen und Zugbelastungen, was sie ideal für raue Umgebungen macht.
- Wiederholbare Verbindungen: Im Gegensatz zu Lötverbindungen können ICs problemlos ausgetauscht und die Schaltung neu konfiguriert werden, ohne die Sockelkontakte zu beschädigen.
- Minimale Signalverluste: Die präzise Fertigung und die hochwertige Vergoldung gewährleisten eine geringe Impedanz und hohe Signalintegrität, selbst bei empfindlichen oder schnellen Signalen.
- Schutz der ICs: Die Sockelaufnahme schützt die empfindlichen Pins des ICs vor Verbiegen oder Beschädigung während des Einsetzens und Entnehmens.
- Professionelle Anwendung: Die WireWrap-Technik wird in vielen industriellen und militärischen Anwendungen eingesetzt, was die Zuverlässigkeit und Haltbarkeit dieses Sockeltyps unterstreicht.
FAQ – Häufig gestellte Fragen zu DIL 28 NG – IC-Präzisions-Sockel,WireWrap,28pol,vergoldet
Was ist der Hauptvorteil der WireWrap-Anschlussart?
Der Hauptvorteil der WireWrap-Anschlussart ist ihre extrem hohe mechanische Stabilität und Zuverlässigkeit. Sie bietet eine sichere und dauerhafte elektrische Verbindung, die unempfindlicher gegenüber Vibrationen und mechanischen Belastungen ist als viele andere Verbindungstechniken. Zudem ermöglicht sie eine wiederholbare Nutzung ohne Qualitätsverlust.
Ist der DIL 28 NG Sockel für alle 28-poligen DIP-ICs geeignet?
Ja, dieser Sockel ist für alle Standard-DIP-ICs mit 28 Pins konzipiert, deren Pin-Abstand 2,54 mm beträgt. Die präzise Passform gewährleistet einen sicheren Halt für die meisten gängigen IC-Gehäuse dieses Typs.
Wie reinige ich den DIL 28 NG Sockel, falls nötig?
Bei Bedarf können die Kontakte vorsichtig mit einem Isopropylalkohol-getränkten Wattestäbchen gereinigt werden. Achten Sie darauf, dass der Sockel vollständig trocken ist, bevor Sie einen IC einsetzen. Vermeiden Sie aggressive Reinigungsmittel, die das Gehäusematerial angreifen könnten.
Welche Art von Draht wird für WireWrap-Verbindungen empfohlen?
Für WireWrap-Verbindungen werden in der Regel spezielle isolierte Kupferdrähte (oft Kupferlackdrähte) mit einem Querschnitt von 0,4 mm bis 0,5 mm empfohlen. Diese Drähte sind für die spezifischen Werkzeuge und die Verdrahtungstechnik ausgelegt.
Können die vergoldeten Kontakte beschädigt werden?
Die Vergoldung bietet einen guten Schutz, kann aber durch scharfe Gegenstände oder übermäßige Reibung mechanisch beschädigt werden. Bei sachgemäßer Handhabung und Verwendung des spezifischen WireWrap-Werkzeugs ist eine Beschädigung jedoch sehr unwahrscheinlich.
Ist dieser Sockel für Hochfrequenzanwendungen geeignet?
Aufgrund der hervorragenden Leitfähigkeit der vergoldeten Kontakte und der stabilen Verbindung ist der DIL 28 NG Sockel auch für viele Hochfrequenzanwendungen gut geeignet. Die Signalintegrität wird durch die geringe Impedanz und die minimierten Übergangswiderstände positiv beeinflusst.
Wie unterscheidet sich die WireWrap-Technologie von einer einfachen Buchsenleiste?
Eine einfache Buchsenleiste bietet oft eine weniger sichere mechanische Verbindung und kann anfälliger für Verschleiß und Korrosion sein, insbesondere bei häufigem Ein- und Ausstecken. WireWrap hingegen erzeugt durch das Umwickeln des Drahtes um den Pin eine feste, mechanisch belastbare und elektrisch sehr leitfähige Verbindung, die auf Dauer für höhere Zuverlässigkeit sorgt.
