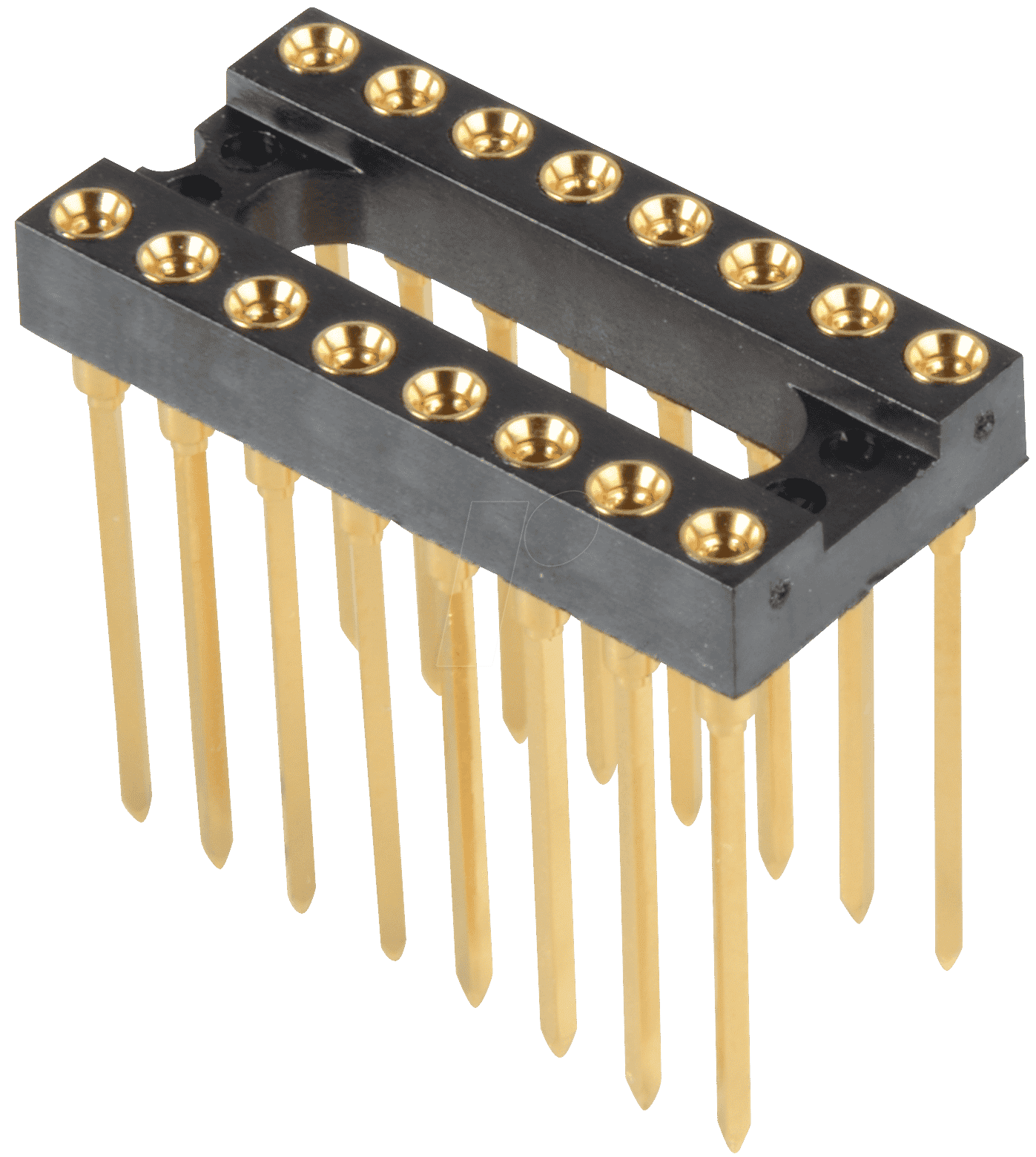

Maximale Anschlusszuverlässigkeit für anspruchsvolle Schaltungen: DIL 16 NG – IC-Präzisions-Sockel
Sie suchen nach einer kompromisslosen Lösung für den sicheren und wiederholbaren Anschluss von 16-poligen integrierten Schaltungen (ICs) in Prototypen und anspruchsvollen Elektronikprojekten? Der DIL 16 NG IC-Präzisions-Sockel mit WireWrap-Anschlusstechnik und vergoldeten Kontakten bietet genau das: eine überlegene Verbindung, die höchste Signalintegrität und Langzeitstabilität garantiert. Ideal für Entwicklungsingenieure, Maker und anspruchsvolle Hobbyisten, die Wert auf Präzision und Langlebigkeit legen.
Konstruiert für Präzision und Langlebigkeit: Der DIL 16 NG Sockel
Herkömmliche IC-Sockel oder direkte Lötverbindungen können bei häufigem Wechsel des Bauteils oder unter mechanischer Belastung zu unzuverlässigen Kontakten führen. Der DIL 16 NG IC-Präzisions-Sockel mit WireWrap-Technologie und feinen, vergoldeten Kontakten löst dieses Problem durch eine Kombination aus mechanischer Stabilität und exzellenter elektrischer Leitfähigkeit. Diese Konstruktion minimiert den Übergangswiderstand und schützt die empfindlichen Anschlüsse des ICs vor Beschädigungen, was ihn zur idealen Wahl für professionelle Anwendungen macht.
Herausragende Vorteile des DIL 16 NG IC-Präzisions-Sockels
- Höchste Kontaktqualität: Die vergoldeten Kontakte des DIL 16 NG Sockels bieten eine herausragende Korrosionsbeständigkeit und einen extrem geringen Übergangswiderstand. Dies gewährleistet eine stabile und zuverlässige elektrische Verbindung über lange Zeiträume, selbst in feuchten oder aggressiven Umgebungen.
- WireWrap-Kompatibilität: Speziell für die WireWrap-Anschlusstechnik entwickelt, ermöglicht dieser Sockel eine schnelle und sichere Verdrahtung. Die präzise geformten Sockelöffnungen und die robusten internen Kontakte gewährleisten einen festen Sitz des Drahtes und verhindern unbeabsichtigtes Lösen.
- Schutz für ICs: Der Sockel schützt die empfindlichen Pins des integrierten Schaltkreises vor mechanischer Beanspruchung wie Biegen oder Brechen während des Einsteckens und Entfernens. Dies verlängert die Lebensdauer der wertvollen ICs erheblich.
- Einfache Montage und Demontage: Der Sockel vereinfacht den Austausch von ICs erheblich. Kein manuelles Löten oder Entlöten ist erforderlich, was den Entwicklungsprozess beschleunigt und Fehlerquellen reduziert.
- Standardisierte Bauform: Mit seiner 16-poligen DIL-Bauform passt der Sockel problemlos in Standard-Lochrasterplatinen und Steckbretter, was die Integration in bestehende Schaltungen oder neue Designs vereinfacht.
- Optimale Signalintegrität: Durch die präzise Fertigung und die hochwertigen Materialien werden parasitäre Kapazitäten und Induktivitäten minimiert, was für Hochfrequenzanwendungen und präzise Signalübertragung von entscheidender Bedeutung ist.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | IC-Präzisions-Sockel |
| Modell | DIL 16 NG |
| Polzahl | 16 |
| Anschlusstechnik | WireWrap |
| Kontaktmaterial | Vergoldet (hochrein) |
| Gehäusematerial | Hochwertiger Thermoplast (hohe Temperaturbeständigkeit, mechanische Stabilität) |
| Pin-Abstand (Reihe) | 7,62 mm (0,3 Zoll) |
| Pin-Abstand (zwischen Reihen) | 7,62 mm (0,3 Zoll) |
| Montageart | Durchsteckmontage (THT) für Leiterplatten oder Steckbretter |
| Betriebstemperatur | Geeignet für typische Elektronik-Umgebungen, üblicherweise von -40°C bis +85°C, genaue Spezifikation des Materials beachten. |
| Konformität | Entspricht gängigen Industriestandards für DIL-Sockel und WireWrap-Anwendungen. |
Anwendungsbereiche: Wo Präzision zählt
Der DIL 16 NG IC-Präzisions-Sockel ist die ideale Wahl für eine Vielzahl von anspruchsvollen Elektronikprojekten und professionellen Anwendungen:
- Entwicklung und Prototypenbau: Ermöglicht schnelles Testen und Austauschen von Mikrocontrollern, Logikgattern und anderen 16-poligen ICs.
- Laboranwendungen: Für präzise und wiederholbare Schaltungsaufbauten, bei denen die Integrität der Verbindungen von größter Bedeutung ist.
- Industrielle Steuerungstechnik: In robusten Umgebungen, wo Zuverlässigkeit und Langlebigkeit auch unter schwierigen Bedingungen gefordert sind.
- Experimentelle Elektronik: Für Maker und Bastler, die über das Standard-Lochraster hinausgehen und auf professionelle Anschlusslösungen setzen.
- Schulungs- und Ausbildungsumgebungen: Erleichtert das Verständnis und die praktische Anwendung von integrierten Schaltungen durch einfache Handhabung.
Warum WireWrap und Vergoldung für maximale Performance?
Die WireWrap-Technologie ist nicht nur eine einfache Verdrahtungsmethode; sie ist ein System, das auf mechanischer Verankerung und elektrischer Kontinuität basiert. Durch das Umwickeln eines Drahtes um eckige Stifte werden kraftschlüssige Verbindungen geschaffen, die sich durch eine große Kontaktfläche und einen geringen Übergangswiderstand auszeichnen. In Kombination mit der Vergoldung der Kontakte des DIL 16 NG Sockels wird dieses Prinzip auf die Spitze getrieben. Gold ist ein Edelmetall, das extrem korrosionsbeständig ist und selbst unter ungünstigen Umgebungsbedingungen seine leitfähigen Eigenschaften beibehält. Dies schützt die feine Oberfläche der Kontakte vor Oxidation und sorgt für eine dauerhaft niedrige Impedanz. Im Gegensatz zu einfachen Sockeln, bei denen sich die Federkontakte mit der Zeit abnutzen oder korrodieren können, bietet der DIL 16 NG Sockel mit seiner vergoldeten Draht-auf-Stift-Verbindung eine überlegene Zuverlässigkeit und Signalintegrität. Diese Kombination ist unerlässlich für Anwendungen, bei denen Signalverluste oder intermittierende Kontakte gravierende Auswirkungen auf die Funktionalität hätten, wie beispielsweise in der Messtechnik, der Automatisierung oder bei der Entwicklung von schnellen digitalen Schaltungen.
Technische Überlegenheit durch Materialwahl
Das Gehäusematerial des DIL 16 NG Sockels ist sorgfältig ausgewählt, um den Anforderungen professioneller Elektronikanwendungen gerecht zu werden. In der Regel handelt es sich hierbei um Hochtemperatur-Thermoplaste, die mechanische Stabilität, elektrische Isolation und Beständigkeit gegenüber typischen Lötprozessen und Umgebungsfaktoren gewährleisten. Diese Materialien sind so konzipiert, dass sie auch bei erhöhten Temperaturen ihre Formstabilität bewahren und keine unerwünschten Gase abgeben, die die empfindlichen elektronischen Komponenten beeinträchtigen könnten. Die präzise Formgebung der Einstecköffnungen für die IC-Pins sowie die Aussparungen für die WireWrap-Drähte sind entscheidend. Sie stellen sicher, dass die Pins des ICs perfekt zentriert und sicher gehalten werden, ohne dass übermäßige Kräfte ausgeübt werden müssen. Ebenso sind die internen Kontakte so konstruiert, dass sie einen festen und zuverlässigen Halt für den WireWrap-Draht bieten, was ein versehentliches Lösen der Verbindung verhindert und eine dauerhafte elektrische Verbindung sicherstellt.
Optimale Integration in Ihre Entwicklungsumgebung
Der DIL 16 NG IC-Präzisions-Sockel ist darauf ausgelegt, sich nahtlos in Ihre bestehenden Arbeitsabläufe zu integrieren. Seine standardisierte DIL-Bauform (Dual In-line Package) mit einem Pin-Abstand von 7,62 mm (0,3 Zoll) zwischen den Reihen und innerhalb der Reihen ist universell einsetzbar. Sie können ihn direkt in Lochrasterplatinen einlöten oder in gängige Steckbretter (Breadboards) einführen, um flexible Schaltungsaufbauten zu realisieren. Die WireWrap-Anschlusstechnik, die für diesen Sockel spezifiziert ist, erfordert zwar ein spezielles WireWrap-Werkzeug, bietet aber dafür eine unübertroffene Zuverlässigkeit und Signalqualität im Vergleich zu vielen anderen Verdrahtungsmethoden. Das Einbringen der WireWrap-Drähte ist ein präziser Vorgang, der zu einer sehr kompakten und robusten Verdrahtung führt, die auch bei mechanischer Beanspruchung stabil bleibt.
Häufig gestellte Fragen zu DIL 16 NG – IC-Präzisions-Sockel, WireWrap, 16pol, vergoldet
Was bedeutet WireWrap-Anschlusstechnik?
WireWrap ist eine Methode zur elektrischen Verdrahtung, bei der ein isolierter Draht unter Spannung um einen rechteckigen Anschlussstift (Wickelstift) gewickelt wird. Dies erzeugt eine mechanisch feste und elektrisch leitende Verbindung ohne Löten.
Warum ist die Vergoldung der Kontakte wichtig?
Die Vergoldung schützt die Kontakte vor Oxidation und Korrosion, was zu einem niedrigen und stabilen Übergangswiderstand führt. Dies gewährleistet eine zuverlässige und langlebige elektrische Verbindung, insbesondere in feuchten oder aggressiven Umgebungen.
Ist der Sockel für alle 16-poligen ICs geeignet?
Ja, solange die ICs die Standard-DIL-Bauform mit einem Pin-Abstand von 2,54 mm (0,1 Zoll) zwischen den Pins und einem Reihenabstand von 7,62 mm (0,3 Zoll) aufweisen. Es ist wichtig, die Pin-Belegung des ICs mit der des Sockels abzugleichen.
Welche Art von Werkzeug wird für WireWrap benötigt?
Für WireWrap werden spezielle WireWrap-Werkzeuge benötigt. Diese Werkzeuge wickeln den Draht automatisch um den Anschlussstift und sorgen für eine optimale Spannung und Verdrahtung.
Kann der Sockel auch für andere Verdrahtungsmethoden als WireWrap verwendet werden?
Obwohl der Sockel explizit für WireWrap konzipiert ist, könnten in manchen Fällen auch sehr feine Kabel mit geeigneten Steckverbindern verwendet werden. Die primäre und empfohlene Anwendung ist jedoch WireWrap für maximale Zuverlässigkeit.
Wie lange ist die Lebenserwartung des Sockels?
Bei sachgemäßer Anwendung und unter normalen Umgebungsbedingungen kann die Lebenserwartung des DIL 16 NG IC-Präzisions-Sockels mehrere Jahrzehnte betragen. Die hochwertige Vergoldung und das robuste Gehäusematerial tragen maßgeblich zur Langlebigkeit bei.
Ist der Sockel für Hochfrequenzanwendungen geeignet?
Ja, durch die präzise Konstruktion und die hochwertigen, vergoldeten Kontakte werden parasitäre Effekte minimiert, was den Sockel auch für Hochfrequenzanwendungen geeignet macht, bei denen eine hohe Signalintegrität gefordert ist.
