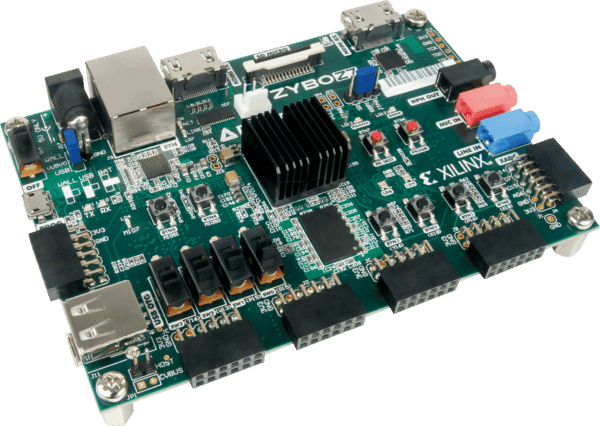

Leistungsstarke FPGA-Entwicklung mit dem DIGIL 471-015 Zybo Z7-20
Sie benötigen eine integrierte Plattform, die die Leistung von Prozessoren mit der Flexibilität von FPGAs kombiniert, um komplexe Embedded-Systeme zu realisieren? Das DIGIL 471-015 Entwicklungsboard, ausgestattet mit dem Xilinx Zynq-7000 ARM/FPGA SoC, ist die ideale Lösung für Ingenieure, Forscher und Entwickler, die anspruchsvolle Projekte im Bereich Signalverarbeitung, maschinelles Lernen, industrielle Automatisierung und Robotik umsetzen möchten.
Das Herzstück: Xilinx Zynq-7000 ARM/FPGA SoC
Das DIGIL 471-015 basiert auf dem Xilinx Zynq-7000 All-Programmierbare SoC (AP SoC). Diese innovative Architektur integriert einen leistungsstarken Dual-Core ARM Cortex-A9 Prozessor mit einer skalierbaren, programmierbaren Logikebene (FPGA). Diese Konvergenz ermöglicht es Ihnen, sowohl softwaredefinierte als auch hardwarebeschleunigte Funktionen auf einer einzigen Plattform auszuführen. Die ARM-Kerne übernehmen klassische Steuerungs- und Betriebssystemaufgaben, während die FPGA-Fabric für Hochleistungsberechnungen, Echtzeitverarbeitung und die Implementierung kundenspezifischer Hardware-Beschleuniger genutzt wird. Dies ist ein entscheidender Vorteil gegenüber Standardlösungen, die entweder nur auf Software- oder nur auf Hardware-Basis arbeiten und somit die Flexibilität und Leistung limitieren.
Fortschrittliche Anbindung und Erweiterbarkeit
Das Zybo Z7-20 Entwicklungsboard wurde mit Fokus auf Konnektivität und einfache Integration konzipiert. Es bietet eine breite Palette an Peripheriegeräten und Schnittstellen, um Ihren Entwicklungsfluss zu beschleunigen und komplexe Systeme zu realisieren:
- DDR3-Speichercontroller: Ermöglicht den Zugriff auf reichlich verfügbaren Hochgeschwindigkeitsspeicher für datenintensive Anwendungen.
- USB-OTG-Ports: Bieten flexible Konnektivität für Peripheriegeräte oder als Host-Schnittstelle.
- Gigabit Ethernet: Gewährleistet eine schnelle und zuverlässige Netzwerkkommunikation für Vernetzung und Datenübertragung.
- HDMI-Ein- und Ausgänge: Ideal für Video- und Bildverarbeitungsanwendungen, Mensch-Maschine-Schnittstellen und Visualisierungsaufgaben.
- Pmod-Anschlüsse: Eine umfangreiche Auswahl an Pmod-Schnittstellen ermöglicht die einfache Anbindung einer Vielzahl von Erweiterungsmodulen, von Sensoren über Kameras bis hin zu Motorsteuerungen.
- FMC-Konnektor (FPGA Mezzanine Card): Bietet eine standardisierte Schnittstelle zur Erweiterung der Funktionalität mit hochleistungsfähigen Mezzanine-Karten.
Anwendungsfelder und Einsatzmöglichkeiten
Das DIGIL 471-015 Zybo Z7-20 ist prädestiniert für eine Vielzahl von anspruchsvollen Anwendungsgebieten:
- Digitale Signalverarbeitung (DSP): Von Audio- und Videokompression/-dekompression bis hin zu komplexen Filteralgorithmen in Echtzeitanwendungen.
- Maschinelles Sehen und Bildverarbeitung: Beschleunigung von Algorithmen wie Objekterkennung, Merkmalsextraktion und Bildsegmentierung für autonome Systeme und Qualitätskontrolle.
- Robotik und Steuerungstechnik: Präzise Bewegungssteuerung, Sensorfusion und Echtzeit-Regelungsalgorithmen für fortschrittliche Robotersysteme.
- Industrielle Automatisierung: Implementierung von Steuerungslogik, Datenakquisition und Kommunikation in industriellen Umgebungen.
- Software-Defined Radio (SDR): Flexible Plattform für die Entwicklung und Erprobung von Funkkommunikationssystemen.
- Prototyping und Forschung: Ideal für die schnelle Entwicklung und Validierung von Hardware- und Software-Konzepten in akademischen und industriellen Forschungslabors.
- Embedded-Computing: Ermöglicht die Entwicklung leistungsstarker und energieeffizienter Embedded-Systeme mit maßgeschneiderter Hardware-Beschleunigung.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| SoC-Typ | Xilinx Zynq-7020 (XC7Z020) |
| Prozessorkerne | Dual-Core ARM Cortex-A9 MPCore |
| Taktfrequenz (ARM) | Bis zu 1 GHz |
| FPGA-Logikzellen | ca. 85.000 (7020-Variante) |
| DSP-Slices | ca. 220 |
| DDR3-Speicher | 512 MB mit 32-Bit Busbreite |
| On-Board-Speicher | 2x 16MB Quad SPI Flash, 4GB microSD-Karte (für OS/Boot) |
| Netzwerkschnittstellen | 1x Gigabit Ethernet, 1x USB-OTG (Micro-AB) |
| Video-Schnittstellen | 1x HDMI-Ausgang, 1x HDMI-Eingang |
| Erweiterungsanschlüsse | PMOD-Ports (mehrere), FMC-Anschluss |
| USB | USB-JTAG-Konfiguration/UART, USB-OTG |
| Stromversorgung | 5V DC über externes Netzteil oder USB |
| Abmessungen | Standard-Entwicklungsboard-Format, Kompatibilität mit gängigen Gehäusen |
| Betriebstemperatur | Kommerzieller Temperaturbereich (typisch 0°C bis +70°C) |
Herausragende Merkmale des Zybo Z7-20
Das DIGIL 471-015 Zybo Z7-20 unterscheidet sich durch seine synergetische Kombination aus leistungsfähiger ARM-Verarbeitung und hochflexibler FPGA-Logik. Diese Architektur ermöglicht eine beispiellose Parallelisierung und Hardware-Beschleunigung für rechenintensive Aufgaben, die mit reinen CPU-basierten Systemen nicht oder nur mit erheblichem Aufwand realisierbar wären. Die umfangreiche Konnektivität, die standardisierten Schnittstellen wie Pmod und FMC sowie die Unterstützung durch die Xilinx Vivado Design Suite sorgen für eine effiziente und zugängliche Entwicklungsumgebung.
FAQ – Häufig gestellte Fragen zu DIGIL 471-015 – Entwicklungsboard Zybo Z7-20: Zynq-7000 ARM/FPGA SoC
Was ist der Hauptvorteil der Zynq-7000 Architektur auf diesem Entwicklungsboard?
Der Hauptvorteil ist die Integration eines leistungsstarken Dual-Core ARM Prozessors und einer konfigurierbaren FPGA-Logik auf einem einzigen Chip. Dies ermöglicht eine hybride Systemarchitektur, bei der rechenintensive Aufgaben durch die FPGA-Fabric hardwarebeschleunigt und klassische Steuerungsaufgaben vom ARM-Prozessor übernommen werden können. Das Ergebnis ist eine höhere Leistung, geringere Latenz und eine verbesserte Energieeffizienz im Vergleich zu separaten Prozessoren und FPGAs.
Für welche Arten von Projekten ist das Zybo Z7-20 besonders gut geeignet?
Es ist ideal für Projekte, die eine hohe Rechenleistung und Echtzeitfähigkeit erfordern. Dazu gehören insbesondere digitale Signalverarbeitung, Bild- und Videoverarbeitung, maschinelles Sehen, Robotik, industrielle Automatisierung, Software-Defined Radio und komplexe Embedded-Systeme, bei denen maßgeschneiderte Hardware-Beschleunigung benötigt wird.
Benötige ich spezielle Kenntnisse im FPGA-Design, um das Board nutzen zu können?
Obwohl tiefgehende FPGA-Kenntnisse für fortgeschrittene Designs vorteilhaft sind, bietet das Zybo Z7-20 auch Wege für Entwickler mit primär Software-Hintergrund. Durch die Verwendung von High-Level-Synthese-Tools (HLS) oder vordefinierten IP-Kernen können auch Entwickler mit Schwerpunkt auf C/C++ oder Python von der FPGA-Beschleunigung profitieren, ohne sich tief in HDL-Sprachen wie VHDL oder Verilog einarbeiten zu müssen.
Welche Software-Tools werden zur Entwicklung auf dem Zybo Z7-20 verwendet?
Die primäre Entwicklungsumgebung ist die Xilinx Vivado Design Suite, die Tools für die FPGA-Programmierung, die Systemintegration und die Erstellung von Hardware-Beschleunigern bereitstellt. Für die ARM-Prozessorseite können gängige Embedded-Linux-Distributionen (wie z.B. PetaLinux) oder Echtzeitbetriebssysteme genutzt werden, zusammen mit Standard-Entwicklungswerkzeugen wie GCC.
Wie einfach lässt sich die Funktionalität des Boards erweitern?
Die Erweiterbarkeit ist ein Kernmerkmal des Zybo Z7-20. Es verfügt über zahlreiche Pmod-Anschlüsse, die eine einfache Anbindung einer Vielzahl von vorgefertigten Erweiterungsmodulen (Sensoren, Kommunikationsmodule, Displays etc.) ermöglichen. Zusätzlich bietet der FMC-Konnektor die Möglichkeit, hochleistungsfähige Mezzanine-Karten für spezialisierte Anwendungen anzuschließen.
Unterstützt das Board die Ausführung von Betriebssystemen?
Ja, das Zybo Z7-20 unterstützt die Ausführung von vollwertigen Betriebssystemen wie Embedded Linux. Die ARM-Kerne des Zynq-7000 SoCs sind in der Lage, ein komplettes Betriebssystem zu hosten, während die FPGA-Fabric für hardwarebeschleunigte Aufgaben parallel dazu arbeitet. Dies ermöglicht die Entwicklung komplexer und leistungsfähiger Embedded-Systeme mit der Flexibilität eines vollwertigen Betriebssystems.
Welche Arten von Speicher sind auf dem Board verfügbar?
Das Board verfügt über 512 MB DDR3-SDRAM, der über den integrierten Speichercontroller des Zynq-7000 SoCs angesprochen wird. Des Weiteren gibt es On-Board Quad SPI Flash-Speicher für die Konfiguration des FPGAs und einen microSD-Kartensteckplatz, der für das Booten des Betriebssystems oder als zusätzlicher Speicherplatz genutzt werden kann.
