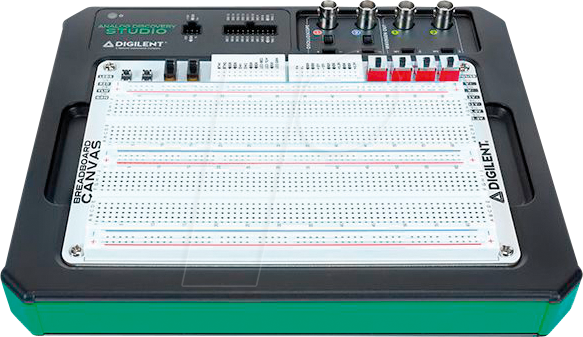

Entfesseln Sie Ihr Elektronik-Potenzial mit dem DIGIL 410-384 Analog Discovery Studio Kit
Das DIGIL 410-384 Analog Discovery Studio Kit ist die ultimative Lösung für Ingenieure, Studenten und Maker, die eine umfassende und flexible Plattform für die Entwicklung, das Testen und die Fehlersuche von Schaltungen benötigen. Wenn Sie auf der Suche nach einem Werkzeug sind, das herkömmliche, separate Messgeräte ersetzt und Ihnen ermöglicht, komplexe analoge und digitale Systeme effizient zu analysieren, dann ist dieses Kit genau das Richtige für Sie.
Die Überlegenheit des Analog Discovery Studio Kits
Im Gegensatz zu isolierten Oszilloskopen, Funktionsgeneratoren oder Logikanalysatoren integriert das DIGIL 410-384 Analog Discovery Studio Kit 13 leistungsstarke Instrumente in einem einzigen, kompakten Gerät. Diese All-in-One-Architektur optimiert Ihren Arbeitsablauf, reduziert den Platzbedarf auf Ihrem Schreibtisch und vereinfacht die Integration verschiedener Messungen. Die nahtlose Verbindung zwischen den Instrumenten und die intuitive Benutzeroberfläche der Begleitsoftware ermöglichen eine tiefgreifende Analyse und beschleunigen den Designzyklus erheblich. Sie erhalten die Präzision und Funktionalität professioneller Laborgeräte, portabel und kosteneffizient.
Umfassende Funktionalität für jede Herausforderung
Das Herzstück des DIGIL 410-384 Analog Discovery Studio Kits bildet eine hochentwickelte Signalgenerierungs- und Analyseplattform, die eine breite Palette von elektronischen Aufgaben abdeckt. Mit der Fähigkeit, komplexe Wellenformen zu erzeugen und gleichzeitig detaillierte Einblicke in das Verhalten Ihrer Schaltungen zu gewinnen, ist dieses Kit für jede Entwurfsphase unerlässlich. Die nahtlose Integration von Hardware und Software ermöglicht eine interaktive Erkundung und schnelle Iteration von Schaltungsdesigns.
- Vielseitigkeit von 13 Instrumenten: Greifen Sie auf eine breite Palette von Werkzeugen zu, darunter Oszilloskop, Logikanalysator, Spektrumanalysator, Signalgenerator, Arbeitsbereich, serieller Bus-Decoder (SPI, I2C, UART, CAN, Parallel), Netzteil und mehr.
- Hohe Bandbreite und Abtastrate: Erfassen und analysieren Sie Signale mit einer Bandbreite von 30 MHz und einer Abtastrate von bis zu 100 MS/s, was eine detaillierte Untersuchung auch schneller Transienten ermöglicht.
- Erweiterte Trigger-Optionen: Nutzen Sie flexible Trigger-Modi, einschließlich Flanken-, Pulsbreiten-, Muster- und serielle Trigger, um präzise den Moment der Ereignisse zu erfassen, die Sie analysieren möchten.
- Intuitive Software-Oberfläche: Die mitgelieferte WaveForms Live™ Software bietet eine benutzerfreundliche Umgebung zur Steuerung aller Instrumente, zur Analyse von Daten und zur Automatisierung von Tests.
- Kompaktes und portables Design: Das robuste Gehäuse macht das Kit ideal für den Einsatz im Labor, im Feld oder auf Reisen.
- Erweiterte serieller Bus-Analyse: Dekodieren und analysieren Sie mühelos gängige serielle Kommunikationsprotokolle wie SPI, I2C, UART und CAN, was die Fehlersuche bei eingebetteten Systemen vereinfacht.
Technische Spezifikationen und Konstruktion
Das DIGIL 410-384 Analog Discovery Studio Kit wurde mit Blick auf Präzision, Zuverlässigkeit und Benutzerfreundlichkeit entwickelt. Die Auswahl hochwertiger Komponenten und die durchdachte Konstruktion gewährleisten eine exzellente Performance und Langlebigkeit für professionelle Anwendungen.
| Kategorie | Detail |
|---|---|
| Analoge Eingangskanäle | 2 Kanäle, symmetrisch, max. Spannung +/- 5V (10Vpp) |
| Eingangsimpedanz | 1 MΩ || 20pF |
| Analog-Digital-Wandler (ADC) | 14-Bit Auflösung, 100 MS/s Abtastrate pro Kanal |
| Digitale Eingangskanäle | 8 Kanäle, TTL/CMOS-kompatibel (3.3V), 3.3V oder 5V tolerant |
| Digitale Ausgangskanäle | 8 Kanäle, Push-Pull/Open-Drain, 3.3V Logikpegel |
| Signalgenerator-Ausgänge | 2 Kanäle, bis zu 30 MHz Ausgangsfrequenz, diverse Wellenformen (Sinus, Rechteck, Dreieck, Puls, Rauschen, Arbiträr) |
| Stromversorgung | Programmierbares Netzteil (0 bis +5V @ 200mA, 0 bis -5V @ 200mA) |
| Konnektivität | USB 2.0 High-Speed |
| Gehäusematerial | Robuster Polycarbonat-Kunststoff mit rutschfesten Gummifüßen |
| Abmessungen | 150mm x 90mm x 25mm (ungefähre Maße des Geräts) |
| Betriebssystemkompatibilität | Windows, macOS, Linux |
Anwendungsbereiche für Ingenieure und Entwickler
Die Vielseitigkeit des DIGIL 410-384 Analog Discovery Studio Kits eröffnet ein breites Spektrum an Anwendungsmöglichkeiten, von der Grundlagenforschung bis zur komplexen Systementwicklung. Es ist ein unverzichtbares Werkzeug für jeden, der sich intensiv mit Elektronik beschäftigt.
- Entwicklung eingebetteter Systeme: Testen und Debuggen von Mikrocontroller-Designs, Schnittstellenkommunikation und Peripherietreibern.
- Analoge Schaltungsentwicklung: Verifizieren von Verstärkern, Filtern, Oszillatoren und anderen analogen Schaltungen.
- Digitale Logik-Analyse: Überwachung und Analyse von digitalen Signalen, Timing-Beziehungen und Protokolldatenströmen.
- Sensor-Integration und -Validierung: Messen und Kalibrieren von Sensorausgängen, Testen von Analog-Digital-Wandlungsströmen.
- Prototypenentwicklung und -verifikation: Schnelles Erstellen und Testen von Schaltungsmodulen in der frühen Designphase.
- Ausbildung und Lehre: Vermittlung praktischer Elektronikkenntnisse an Studenten durch interaktive Experimente.
- Fehlersuche in komplexen Systemen: Isolieren und Identifizieren von Problemen in sowohl analogen als auch digitalen Schaltungsteilen.
Fortgeschrittene Signalgenerierung und Analyse
Die Signalgenerierungsfunktionen des DIGIL 410-384 sind ebenso beeindruckend wie seine Analysefähigkeiten. Ob Sie präzise Sinuswellen für Kalibrierungen, komplexe Pulsfolgen für digitale Tests oderarbiträre Wellenformen für spezielle Anwendungen benötigen, dieses Kit liefert die erforderliche Flexibilität. Die Fähigkeit, diese Signale direkt mit den Oszilloskop- und Logikanalysatorfunktionen zu korrelieren, ermöglicht eine unvergleichliche Effizienz bei der Schaltungscharakterisierung und Fehlersuche.
Serielle Bus-Dekodierung: Ein Detailblick
Die integrierten seriellen Bus-Decoder sind ein entscheidender Vorteil für die moderne Elektronikentwicklung, insbesondere bei der Arbeit mit Mikrocontrollern und Kommunikationssystemen. Das DIGIL 410-384 unterstützt eine Reihe wichtiger Protokolle:
- SPI (Serial Peripheral Interface): Ideal für die Kommunikation mit Peripheriegeräten wie Sensoren, Speicherchips und Displays. Die Dekodierung visualisiert die Datenübertragung zwischen Master und Slave.
- I2C (Inter-Integrated Circuit): Ein häufig verwendetes Bus-Protokoll für die Kommunikation zwischen integrierten Schaltungen auf einer Platine. Das Kit dekodiert Lese- und Schreibadressen sowie Datenpakete.
- UART (Universal Asynchronous Receiver/Transmitter): Standard für serielle Kommunikation, oft verwendet für Debug-Konsolen oder die Verbindung mit anderen Geräten. Die Dekodierung zeigt die gesendeten Zeichen und deren Timing.
- CAN (Controller Area Network): Ein robustes Protokoll, das häufig in Automobil- und Industriesteuerungsanwendungen eingesetzt wird. Das Kit hilft bei der Analyse von CAN-Nachrichten, Identifikatoren und Datenfeldern.
Diese Dekodierungsfunktionen sparen erheblich Zeit bei der Fehlersuche, da sie die Rohdaten auf eine verständliche, protokollspezifische Darstellung umwandeln, anstatt sich durch Bitmuster kämpfen zu müssen.
Präzises Netzteil für vielfältige Anforderungen
Das integrierte, programmierbare Netzteil bietet eine flexible Spannungsversorgung von 0 bis +5V und 0 bis -5V mit einem maximalen Strom von 200mA pro Kanal. Diese Funktion ist essenziell für das schrittweise Testen von Schaltungen unter verschiedenen Betriebsbedingungen und die Simulation von Stromversorgungsabfälligkeiten. Die präzise Steuerung ermöglicht es Entwicklern, die Stabilität und Leistung ihrer Designs unter realen Bedingungen zu bewerten.
Häufig gestellte Fragen zu DIGIL 410-384 – Analog Discovery Studio Kit, 13 Instrumente
Was sind die Hauptvorteile des DIGIL 410-384 im Vergleich zu einzelnen Messgeräten?
Das DIGIL 410-384 integriert 13 Instrumente in einem kompakten Gerät, was Kosten spart, Platz auf dem Schreibtisch schafft und die nahtlose Integration von Messungen ermöglicht. Es bietet eine höhere Effizienz und einen optimierten Workflow für Ingenieure und Studenten.
Für welche Zielgruppen ist das DIGIL 410-384 Analog Discovery Studio Kit am besten geeignet?
Das Kit ist ideal für Elektronik-Ingenieure, Studenten der Elektrotechnik und Informatik, Maker, Hobbyisten und alle, die eine leistungsstarke, flexible und kosteneffiziente Lösung für die Entwicklung, das Testen und die Fehlersuche von elektronischen Schaltungen benötigen.
Welche Arten von Signalen kann das Oszilloskop des Kits erfassen und analysieren?
Das Oszilloskop kann analoge Signale mit einer Bandbreite von 30 MHz und einer Abtastrate von 100 MS/s pro Kanal erfassen. Es unterstützt eine Vielzahl von Trigger-Optionen und Wellenformen.
Ist die Software des DIGIL 410-384 auch für Anfänger leicht zu bedienen?
Ja, die mitgelieferte WaveForms Live™ Software ist für ihre intuitive Benutzeroberfläche bekannt und bietet sowohl Anfängern als auch erfahrenen Nutzern einen einfachen Zugang zu allen Instrumentenfunktionen und Analysetools.
Kann das DIGIL 410-384 zur Diagnose von Problemen in digitalen Kommunikationsbussen wie SPI oder I2C verwendet werden?
Absolut. Das Kit verfügt über integrierte serielle Bus-Decoder für SPI, I2C, UART und CAN, die eine detaillierte Analyse und Fehlersuche in diesen Kommunikationsprotokollen ermöglichen.
Welche Art von Stromversorgung bietet das Kit und für welche Anwendungen ist sie nützlich?
Das Kit verfügt über ein programmierbares Netzteil, das Spannungen von 0 bis +5V und 0 bis -5V mit jeweils bis zu 200mA liefert. Dies ist nützlich für die Stromversorgung von Schaltungen während des Tests, die Simulation von Spannungsänderungen und die Überprüfung der Schaltungsstabilität.
Ist das DIGIL 410-384 Analog Discovery Studio Kit für den Einsatz außerhalb des Labors, z.B. für Feldversuche, geeignet?
Ja, dank seines kompakten und robusten Designs sowie der Stromversorgung über USB ist das Kit sehr portabel und eignet sich hervorragend für den Einsatz im Feld, für mobile Messungen oder für Projekte außerhalb des traditionellen Labors.
