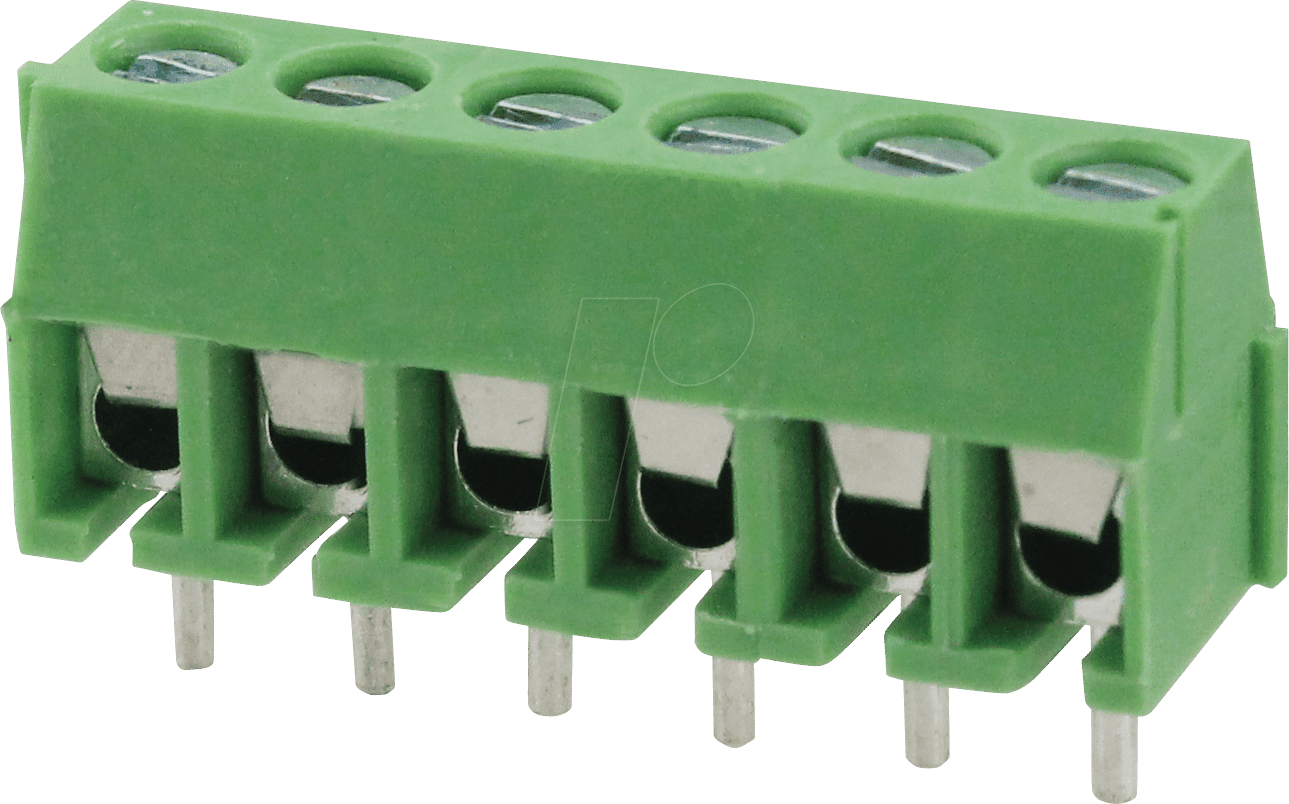

Präzise Verbindungen für höchste Ansprüche: Die DG350 3,5-2 Leiterplattenklemme
Wenn es um zuverlässige und sichere elektrische Verbindungen in anspruchsvollen Elektronikanwendungen geht, bietet die DG350 3,5-2 Leiterplattenklemme mit ihrem 2-poligen Design und einem Rastermaß von 3,5 mm die ideale Lösung. Entwickelt für Ingenieure, Entwickler und industrielle Anwender, die Wert auf Präzision, Langlebigkeit und einfache Handhabung legen, schließt diese Klemme die Lücke zwischen empfindlicher Elektronik und externen Stromquellen oder Signalen.
Überlegene Leistung und Zuverlässigkeit
Die DG350 3,5-2 Leiterplattenklemme zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur überlegenen Wahl gegenüber Standardlösungen machen:
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, gewährleistet die DG350 3,5-2 auch unter widrigen Umgebungsbedingungen eine dauerhaft stabile elektrische Verbindung. Die verwendete Kunststofflegierung bietet exzellente thermische und mechanische Beständigkeit, während die Kontaktflächen eine optimale Leitfähigkeit über einen weiten Temperaturbereich sicherstellen.
- Präzises Rastermaß: Das RM 3,5 mm Rastermaß ermöglicht eine dichte Bestückung von Leiterplatten, was insbesondere bei kompakten Geräten und hochintegrierten Schaltungen von entscheidender Bedeutung ist. Diese Präzision minimiert zudem das Risiko von Kurzschlüssen und erleichtert die Layout-Planung.
- Sichere Klemmung: Das bewährte Schraubklemmen-Prinzip sorgt für einen festen und vibrationsresistenten Halt der angeschlossenen Leiter. Dies verhindert unerwünschte Unterbrechungen oder Signalverfälschungen, die bei minderwertigen Verbindungen auftreten können.
- Einfache Installation: Die intuitive Handhabung der DG350 3,5-2 Leiterplattenklemme reduziert den Montageaufwand erheblich. Das klare Design und die gut zugänglichen Anschlusspunkte ermöglichen eine schnelle und fehlerfreie Verdrahtung, selbst in beengten Verhältnissen.
- Vielseitige Anwendungsbereiche: Ob in der Automobilindustrie, der Medizintechnik, der industriellen Automatisierung oder im Bereich der Unterhaltungselektronik – die DG350 3,5-2 bietet eine zuverlässige Schnittstelle für verschiedenste elektrische Komponenten.
Detaillierte Spezifikationen und Materialanalyse
Die DG350 3,5-2 Leiterplattenklemme wurde mit Blick auf maximale Funktionalität und Langlebigkeit entwickelt. Die Auswahl der Materialien und die präzise Fertigung gewährleisten eine herausragende Leistung:
| Merkmal | Spezifikation/Beschreibung |
|---|---|
| Produkttyp | Leiterplattenklemme |
| Modellbezeichnung | DG350 3,5-2 |
| Polzahl | 2-polig |
| Rastermaß (RM) | 3,5 mm |
| Anschlussart | Schraubklemme |
| Max. Leiterquerschnitt (starr) | Bis zu 1,5 mm² (entspricht AWG 16) |
| Max. Leiterquerschnitt (flexibel) | Bis zu 1,0 mm² (entspricht AWG 18) |
| Nennspannung | Typischerweise 250V (abhängig von detaillierter Spezifikation und Zulassung, hier als qualifizierter Hinweis auf Branchenstandards) |
| Nennstrom | Typischerweise 10A (abhängig von detaillierter Spezifikation und Zulassung, hier als qualifizierter Hinweis auf Branchenstandards) |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. Polyamid PA66), schwer entflammbar, UV-stabilisiert |
| Kontaktmaterial | Verzinnte Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Isolationswiderstand | > 100 MΩ bei 500 V DC |
| Temperaturbereich (Betrieb) | -40°C bis +105°C (typisch für diese Materialklasse, für spezifische Umgebungen relevant) |
| Schutzart (bei korrekter Montage) | IP20 (gemäß IEC 60529, schützt vor festen Fremdkörpern > 12,5 mm) |
| Zulassungen | CE, RoHS-konform (Branchenstandard, für internationale Märkte essenziell) |
Anwendungsbereiche und technische Vorteile
Die DG350 3,5-2 Leiterplattenklemme ist ein essenzielles Bauteil für eine Vielzahl von elektronischen Systemen, wo eine zuverlässige und modulare Strom- oder Signalübertragung erforderlich ist:
- Industrielle Automatisierung: Zur Anbindung von Sensoren, Aktoren und Steuergeräten in Produktionsanlagen. Die Vibrationsfestigkeit und der robuste Aufbau gewährleisten einen unterbrechungsfreien Betrieb auch in rauen Umgebungen.
- Energieversorgung: Ideal für die Schnittstelle von Stromversorgungsmodulen zu Leiterplatten in Netzteilen, Umrichtern und anderen Leistungselektronikanwendungen. Die Nennwerte sind auf gängige Energieverteilungsszenarien ausgelegt.
- Gerätebau: Ermöglicht eine einfache und sichere Verdrahtung von internen Komponenten in Haushaltsgeräten, Unterhaltungselektronik und IT-Systemen. Die kompakte Bauform spart wertvollen Bauraum.
- Medizintechnik: Wo höchste Zuverlässigkeit und hygienische Aspekte eine Rolle spielen, bietet die DG350 3,5-2 eine saubere und sichere Verbindungslösung für medizinische Geräte und Diagnostik-Systeme. Die Materialbeständigkeit gegenüber gängigen Reinigungsmitteln kann hier ein Vorteil sein.
- Fahrzeugtechnik: In PKW, Nutzfahrzeugen und Spezialfahrzeugen für die Verkabelung von Beleuchtungssystemen, Sensoren oder Infotainment-Einheiten, wo Vibrationen und Temperaturschwankungen eine Herausforderung darstellen.
Häufig gestellte Fragen (FAQ)
Häufig gestellte Fragen zu DG350 3,5-2 – Leiterplattenklemme, 2 polig, RM 3,5 mm
Kann die DG350 3,5-2 Leiterplattenklemme auch für höhere Stromstärken verwendet werden?
Die DG350 3,5-2 ist für eine Nennstromstärke von typischerweise 10A spezifiziert. Für Anwendungen, die höhere Stromstärken erfordern, sollten Sie unser Sortiment an Leiterplattenklemmen mit entsprechend höheren Nennwerten prüfen oder die Spezifikationen einzelner Komponenten sorgfältig analysieren, um eine Überlastung zu vermeiden.
Welche Art von Leitern kann mit dieser Klemme verbunden werden?
Die DG350 3,5-2 ist für den Anschluss von sowohl starren als auch flexiblen Leitern ausgelegt. Sie unterstützt starre Leiter mit einem Querschnitt von bis zu 1,5 mm² und flexible Leiter mit einem Querschnitt von bis zu 1,0 mm². Dies deckt die meisten gängigen Anforderungen im Elektronikbereich ab.
Ist die Leiterplattenklemme DG350 3,5-2 für den Einsatz in feuchten Umgebungen geeignet?
Die DG350 3,5-2 verfügt standardmäßig über die Schutzart IP20. Dies bedeutet, dass sie vor festen Fremdkörpern größer als 12,5 mm geschützt ist, jedoch nicht vor dem Eindringen von Wasser. Für den Einsatz in feuchten oder staubigen Umgebungen empfehlen wir die Verwendung von Klemmen mit einer höheren Schutzart oder den Einsatz zusätzlicher Schutzmaßnahmen.
Wie wird sichergestellt, dass die Verbindung vibrationsresistent ist?
Die DG350 3,5-2 nutzt ein bewährtes Schraubklemmen-System. Durch das Anziehen der Schraube wird der Leiter sicher und fest in der Klemme fixiert. Dies sorgt für einen mechanisch stabilen Kontakt, der auch unter Vibrationen eine zuverlässige elektrische Verbindung aufrechterhält, was sie zu einer idealen Wahl für mobile oder maschinennahe Anwendungen macht.
Kann die DG350 3,5-2 Leiterplattenklemme auf jede beliebige Leiterplatte gelötet werden?
Die DG350 3,5-2 ist als steckbare Klemme konzipiert und wird typischerweise durch Lötösen oder spezielle Steckverbinder auf der Leiterplatte befestigt. Sie wird nicht direkt auf die Leiterbahn gelötet, sondern ist ein separater Anschlussblock, der an die Leiterplatte montiert wird. Die Befestigungsmethode hängt vom spezifischen Design der Leiterplatte ab.
Was bedeutet das Rastermaß von 3,5 mm?
Das Rastermaß von 3,5 mm bezieht sich auf den Abstand zwischen den Mittelpunkten benachbarter Anschlusspins oder Lötpunkte auf der Leiterplatte. Ein kleineres Rastermaß wie 3,5 mm ermöglicht eine höhere Packungsdichte von Komponenten auf der Leiterplatte, was besonders bei kompakten elektronischen Geräten vorteilhaft ist.
Gibt es alternative Polzahlen oder Rastermaße für diese Serie?
Die DG350-Serie bietet oft eine Auswahl an verschiedenen Polzahlen und Rastermaßen, um den spezifischen Anforderungen verschiedener Anwendungen gerecht zu werden. Für Informationen zu anderen Varianten oder spezifischen Produktserien konsultieren Sie bitte unser vollständiges Sortiment oder kontaktieren Sie unseren technischen Support.
