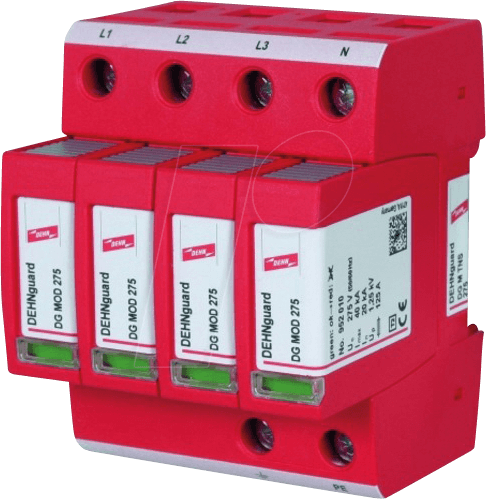

Sichern Sie Ihre Elektroinstallation: DG M TNS 275 – Überspannungsschutz Typ 2 für maximale Sicherheit
Die DG M TNS 275 Überspannungsschutz-Einrichtung ist die essenzielle Schutzmaßnahme gegen gefährliche Spannungsspitzen, die Ihre wertvollen elektronischen Geräte und die gesamte Elektroinstallation bedrohen. Entwickelt für den zuverlässigen Einsatz in TN-S-Netzen, bietet dieser Typ 2-Ableiter einen unverzichtbaren Schutz für Haushalte, Büros und industrielle Umgebungen, wo ein konstant sicherer Betrieb von höchster Priorität ist.
Überragende Schutztechnologie für Ihre Bedürfnisse
Im Vergleich zu herkömmlichen Schutzmechanismen setzt der DG M TNS 275 auf eine fortschrittliche Varistor-Technologie, die eine schnelle und effektive Ableitung von Überspannungen ermöglicht. Dies verhindert effektiv Schäden an empfindlichen Komponenten Ihrer Elektroinstallation, wie zum Beispiel an Servern, Computern, Unterhaltungselektronik und Haushaltsgeräten. Die integrierte thermische Überwachung und visuelle Anzeige garantieren zudem eine einfache Kontrolle des Betriebsstatus und eine prompte Reaktion im Bedarfsfall.
Leistungsstarke Merkmale des DG M TNS 275
- Typ 2-Schutz nach EN 61643-11: Konformität mit höchsten internationalen Normen für Überspannungsschutz.
- TN-S-Netzkompatibilität: Optimale Integration in gängige Stromversorgungsnetze.
- Hohe Ableitfähigkeit: Zuverlässige Erfassung und Ableitung von transienten Überspannungen.
- Integrierte thermische Überwachung: Selbstüberwachendes System mit optischer Zustandsanzeige.
- Einfache Installation: Platzsparende Bauform für die Montage auf Hutschiene (35mm).
- Lange Lebensdauer: Robuste Konstruktion für dauerhaften und zuverlässigen Schutz.
- Geringer Eigenverbrauch: Effizienter Betrieb ohne zusätzliche Strombelastung.
Anwendungsgebiete und Einsatzmöglichkeiten
Der DG M TNS 275 ist die ideale Lösung für eine Vielzahl von Szenarien, in denen die Stabilität der Stromversorgung kritisch ist. Dazu gehören:
- Wohngebäude: Schutz von Haushaltsgeräten, Unterhaltungselektronik und Smart-Home-Systemen vor Blitzeinschlägen oder Netzschwankungen.
- Gewerbliche Räumlichkeiten: Absicherung von Bürogeräten, Servern, Kassensystemen und Kommunikationsanlagen.
- Industrieanlagen: Gewährleistung des reibungslosen Betriebs von Produktionsanlagen, Steuerungen und Automatisierungssystemen, wo Ausfallzeiten kostspielig sind.
- Landwirtschaftliche Betriebe: Schutz von Melkanlagen, Bewässerungssystemen und anderen elektrischen Geräten vor atmosphärischen Entladungen.
- Ladeinfrastruktur für Elektrofahrzeuge: Sicherung von Wallboxen und Ladesäulen gegen Überspannungen, um die Ladeinfrastruktur zu schützen und die Ladezyklen zu gewährleisten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | DG M TNS 275 |
| Schutzart | Typ 2 Überspannungsableiter |
| Netzform | TN-S |
| Max. kontinuierliche Betriebsspannung (AC) (Umax) | 275 V |
| Nennableitstoßstrom (8/20 µs) (In) | 20 kA |
| Max. Ableitstoßstrom (8/20 µs) (Imax) | 40 kA |
| Spannungspegel zum Schutz von Geräten (Up) | ≤ 1.5 kV |
| Kurzschlussstromtragfähigkeit (Isccr) | 50 kAeff |
| Reaktionszeit | ≤ 25 ns |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Montageart | Hutschiene (35mm) |
| Schutzart (Gehäuse) | IP20 (Basis), IP40 (mit optionaler Frontabdeckung) |
| Zustandsanzeige | Mechanisch/optisch |
| Anzahl der Pole | 3P + N (für 4-Leiter-Systeme) |
| Material des Gehäuses | Hochwertiger, flammhemmender Thermoplast |
| Normkonformität | EN 61643-11, IEC 61643-1 |
Maximale Sicherheit durch fortschrittliche Technologie
Die DG M TNS 275 ist nicht nur ein Bauteil, sondern eine integrale Komponente für die Sicherheit und Zuverlässigkeit Ihrer elektrischen Infrastruktur. Die Auswahl hochwertiger Materialien und die präzise Fertigung stellen sicher, dass der Ableiter auch unter extremen Bedingungen seine Funktion erfüllt. Die Verwendung von Metalloxid-Varistoren (MOV) ermöglicht eine schnelle Reaktion auf Überspannungen, indem sie den Widerstand bei steigender Spannung exponentiell verringern und so die Energie sicher in die Erde ableiten. Dies schützt nachgeschaltete Geräte vor destruktiven Spannungsspitzen, die durch Blitzschlag, Schaltvorgänge im Netz oder defekte Geräte verursacht werden können.
Die ausgeklügelte thermische Überwachung und die integrierte Auslöseautomatik sorgen dafür, dass der Überspannungsschutz im Falle einer Überlastung oder eines Defekts sicher vom Netz getrennt wird, ohne die Funktion der restlichen Anlage zu beeinträchtigen. Die optische Anzeige in Form eines farbigen Indikators ermöglicht eine intuitive Erfassung des Betriebszustandes auf einen Blick, was die Wartung und Fehlerdiagnose erheblich vereinfacht.
Die DG M TNS 275 ist für den Einsatz in TN-S-Netzen konzipiert, einem weit verbreiteten Verteilungssystem, das durch eine klare Trennung von Neutral- und Schutzleiter gekennzeichnet ist. Diese Spezifikation stellt sicher, dass der Ableiter optimal in die vorhandene Netztopologie integriert werden kann und seine Schutzfunktion voll entfaltet. Die modulare Bauweise ermöglicht eine einfache Montage auf einer Standard-35-mm-Hutschiene im Verteilerschrank, was die Installation auch in bereits bestehenden Anlagen unkompliziert gestaltet.
Vorteile des DG M TNS 275 im Überblick
- Proaktiver Schutz: Verhindert kostspielige Schäden an elektronischen Geräten und Anlagen.
- Betriebssicherheit: Gewährleistet die kontinuierliche Funktionalität kritischer Systeme.
- Investitionsschutz: Verlängert die Lebensdauer Ihrer hochwertigen Elektroinstallationen.
- Einfache Wartung: Klare Zustandsanzeige erleichtert die Überprüfung.
- Normenkonformität: Erfüllt die Anforderungen nationaler und internationaler Sicherheitsstandards.
- Kosteneffizienz: Reduziert das Risiko von Reparaturen und Ausfallzeiten.
- Zukunftsweisende Technologie: Bietet zuverlässigen Schutz für aktuelle und zukünftige Gerätegenerationen.
Häufig gestellte Fragen zu DG M TNS 275 – Überspannungsschutz Typ 2, TN-S
Was ist der Hauptzweck eines Typ 2 Überspannungsschutzgerätes?
Ein Typ 2 Überspannungsschutzgerät, wie der DG M TNS 275, dient dazu, elektrische Anlagen vor Überspannungen zu schützen, die nicht direkt durch Blitzeinschläge verursacht werden, sondern durch Schaltvorgänge im Stromnetz, angeschlossene Geräte oder andere Netzstörungen entstehen. Es fungiert als sekundärer Schutz und leitet diese Spannungsspitzen sicher ab.
Ist der DG M TNS 275 für alle Elektroinstallationen geeignet?
Der DG M TNS 275 ist speziell für den Einsatz in TN-S-Netzen konzipiert. Bei der Auswahl eines Überspannungsschutzgerätes ist es wichtig, die Netzform und die spezifischen Anforderungen Ihrer Installation zu berücksichtigen. In den meisten modernen Wohn- und Geschäftsgebäuden sind TN-S-Netze jedoch Standard.
Was bedeutet die Angabe „Typ 2“ im Zusammenhang mit Überspannungsschutz?
„Typ 2“ bezeichnet eine Klasse von Überspannungsschutzgeräten, die nach Normen wie EN 61643-11 klassifiziert sind. Diese Geräte werden üblicherweise im Hauptverteiler oder in Unterverteilungen installiert und sind dafür ausgelegt, niedrigere bis mittlere Überspannungen abzuleiten, die von vorgelagerten Typ 1-Ableitern nicht vollständig kompensiert werden konnten.
Wie erkenne ich, ob mein Überspannungsschutzgerät funktioniert?
Der DG M TNS 275 verfügt über eine integrierte optische Zustandsanzeige. In der Regel zeigt ein grüner Zustand die ordnungsgemäße Funktion an, während eine rote Anzeige auf eine Fehlfunktion oder einen Defekt hinweist, der einen Austausch erforderlich macht. Die genaue Bedeutung der Anzeige ist im Produkthandbuch detailliert beschrieben.
Muss ich den DG M TNS 275 regelmäßig warten lassen?
Dank der integrierten Selbstüberwachung ist in der Regel keine regelmäßige manuelle Wartung im Sinne von Prüfungen erforderlich. Es wird jedoch empfohlen, die Zustandsanzeige regelmäßig zu überprüfen und das Gerät bei Anzeichen einer Fehlfunktion umgehend auszutauschen, um den kontinuierlichen Schutz zu gewährleisten.
Welche Rolle spielt die Ableitstoßstromfähigkeit (In und Imax)?
Die Ableitstoßstromfähigkeit (In für Nennableitstoßstrom und Imax für maximalen Ableitstoßstrom) gibt an, wie viel Strom das Gerät sicher ableiten kann. Ein höherer Wert bedeutet eine bessere Fähigkeit, stärkere Spannungsspitzen zu bewältigen. Der DG M TNS 275 mit seinen 20 kA (In) und 40 kA (Imax) bietet eine robuste Leistung für typische Anwendungsfälle.
Was passiert, wenn die maximale kontinuierliche Betriebsspannung (Umax) überschritten wird?
Wenn die Netzspannung die maximale kontinuierliche Betriebsspannung (Umax) von 275 V für einen längeren Zeitraum überschreitet, kann dies zur Beschädigung des Überspannungsschutzgerätes führen. Der DG M TNS 275 ist jedoch dafür ausgelegt, solche Zustände zu erkennen und sich gegebenenfalls selbst zu schützen, indem er eine Auslöseautomatik aktiviert.
