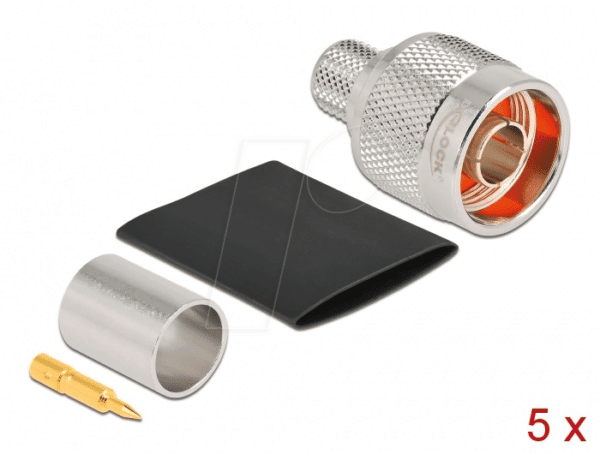

DELOCK 90022 – N Stecker zum Crimpen für LMR 400 Kabel: Maximale Signalintegrität für anspruchsvolle Anwendungen
Sie suchen nach einer zuverlässigen Lösung zur Verbindung von LMR 400 Koaxialkabeln, bei der Signalverluste minimiert und die mechanische Stabilität maximiert wird? Der DELOCK 90022 N-Stecker zum Crimpen ist die Antwort für Profis, die höchste Ansprüche an ihre HF-Verbindungen stellen, sei es im Bereich der professionellen Funktechnik, Telekommunikation, Messtechnik oder bei anspruchsvollen WLAN-Installationen.
Überlegene Verbindungstechnik für LMR 400 Kabel
Standard-Steckverbinder stoßen bei der Verarbeitung von hochwertigen Koaxialkabeln wie dem LMR 400 schnell an ihre Grenzen. Der DELOCK 90022 wurde speziell entwickelt, um die hohen Übertragungsanforderungen dieses Kabels zu erfüllen. Durch das präzise Crimpverfahren wird eine extrem feste und elektrisch leitfähige Verbindung zwischen dem Kabel und dem Stecker realisiert. Dies verhindert Reflexionen, Dämpfung und unerwünschte Signalstörungen, die bei minderwertigen Verbindungen auftreten können. Im Gegensatz zu Steckern, die nur aufgesteckt oder geschraubt werden, gewährleistet die durchgehende Verpressung des Außenleiters und des Innenleiters eine überlegene mechanische Festigkeit und Vibrationsresistenz. Dies ist entscheidend für die Langlebigkeit und Zuverlässigkeit Ihrer Installationen, insbesondere in Umgebungen, die starken mechanischen Belastungen ausgesetzt sind.
Präzise Konstruktion und hochwertige Materialien
Der DELOCK 90022 zeichnet sich durch seine sorgfältige Verarbeitung und die Auswahl erstklassiger Materialien aus. Der Stecker ist für die permanente Montage auf LMR 400 und vergleichbaren 10,3 mm (0,405 Zoll) Kabeln konzipiert. Das N-Steckerformat ist ein weit verbreiteter Standard in der Hochfrequenztechnik und garantiert Kompatibilität mit einer Vielzahl von Geräten und Komponenten. Die Crimpverbindung stellt sicher, dass der Stecker auch unter schwierigen Umgebungsbedingungen eine optimale elektrische Performance beibehält. Die äußere Beschaffenheit und die interne Geometrie sind auf eine maximale elektrische Effizienz und minimierte Rückflussdämpfung optimiert.
Vorteile des DELOCK 90022 N-Steckers zum Crimpen
- Optimale Signalqualität: Reduziert Reflexionen und Dämpfung durch präzise Crimpverbindung.
- Hohe mechanische Belastbarkeit: Sorgt für eine extrem feste und langlebige Verbindung, ideal für anspruchsvolle Umgebungen.
- Robuste Bauweise: Gefertigt aus hochwertigen Materialien für maximale Zuverlässigkeit und Widerstandsfähigkeit gegen Umwelteinflüsse.
- Einfache Installation: Ermöglicht eine schnelle und sichere Montage mit geeignetem Crimpwerkzeug.
- Breite Kompatibilität: Standard N-Steckerformat für universellen Einsatz in HF-Anwendungen.
- Passgenauigkeit für LMR 400: Speziell entwickelt für die optimale Verarbeitung von Koaxialkabeln mit 10,3 mm Außendurchmesser.
- Minimierte Signalverluste: Gewährleistet eine effiziente Signalübertragung über lange Kabelstrecken.
Technische Spezifikationen und Konstruktionsmerkmale
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | N-Stecker, männlich (Stecker) |
| Anschlusstechnik | Crimp |
| Kabeltyp-Kompatibilität | LMR 400 und äquivalente Kabel mit 10,3 mm (0,405 Zoll) Außendurchmesser |
| Material des Steckerkörpers | Nickel-beschichtetes Messing |
| Material des Innenleiters | Versilbertes Kupfer |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) |
| Frequenzbereich | Bis 6 GHz (typisch für N-Stecker, abhängig von Kabel und Installation) |
| Impedanz | 50 Ohm |
| Mechanische Belastbarkeit (Zugfestigkeit) | Sehr hoch durch Crimp-Verbindung (deutlich über Standard-Schraubverbindern) |
| Verarbeitungswerkzeug | Spezial-Crimpzange für N-Stecker auf LMR 400 (z.B. mit 10,82 mm und 4,75 mm Crimpmaßen) |
| Anwendungsbereiche | Basisstationen, Antenneninstallationen, Messtechnik, Funkübertragungen, WLAN-Systeme |
Anwendungsbereiche und Einsatzmöglichkeiten
Der DELOCK 90022 N-Stecker zum Crimpen ist die bevorzugte Wahl für professionelle Installationen, bei denen kompromisslose Leistung und Zuverlässigkeit gefordert sind. Dies umfasst den Einsatz in folgenden Bereichen:
- Professionelle Funktechnik: Für Amateurfunk, CB-Funk und kommerzielle Funkdienste, wo eine stabile und verlustarme Signalübertragung essenziell ist.
- Mobilfunk- und Basisstationen: Zur Verbindung von Antennen mit Sendern und Empfängern, um maximale Reichweite und Datenraten zu erzielen.
- Satellitenkommunikation: Für den Anschluss von LNBs und Antennenanlagen, bei denen präzise Signalübertragung von höchster Bedeutung ist.
- Messtechnik und Laboranwendungen: In Hochfrequenz-Testaufbauten, wo genaue Messungen ohne Verfälschung durch die Verbindungen erforderlich sind.
- WLAN-Extender und Richtfunkstrecken: Für anspruchsvolle Installationen, die über Standardlösungen hinausgehen und eine hohe Signalqualität auch über größere Distanzen erfordern.
- Industrielle Automatisierung und IoT: In Umgebungen, wo drahtlose Kommunikationsstrecken robust und zuverlässig sein müssen.
Die Crimp-Technologie des DELOCK 90022 bietet eine signifikant höhere mechanische Stabilität im Vergleich zu herkömmlichen Steckverbindungen, die nur gesteckt oder geschraubt werden. Diese robuste Verbindung ist entscheidend für die Langlebigkeit Ihrer Installationen, insbesondere dort, wo Vibrationen oder Zugkräfte auftreten können. Die präzise Anpassung an das LMR 400 Kabel minimiert elektrische Verluste und verhindert Reflexionen, was zu einer verbesserten Leistung Ihrer HF-Systeme führt.
Optimale Installation und Werkzeugempfehlung
Für die korrekte und sichere Montage des DELOCK 90022 N-Steckers ist die Verwendung eines geeigneten Crimpwerkzeugs unerlässlich. Eine hochwertige Crimpzange, die speziell für N-Stecker auf Kabeln des Typs LMR 400 ausgelegt ist, gewährleistet eine gleichmäßige und feste Verpressung des Außenleiters und des Innenleiters. Typische Crimpmaße für den Außenleiter liegen im Bereich von ca. 10,82 mm, während für den Innenleiter oft ein Maß von ca. 4,75 mm erforderlich ist. Die richtige Werkzeugwahl ist ausschlaggebend für die mechanische Stabilität und die elektrische Leitfähigkeit der Verbindung. Achten Sie darauf, das Kabel sorgfältig vorzubereiten, den Außenleiter korrekt aufzurichten und den Innenleiter sauber zu positionieren, bevor Sie den Crimpvorgang durchführen.
FAQ – Häufig gestellte Fragen zu DELOCK 90022 – N Stecker zum Crimpen LMR 400
Welche Kabeltypen kann ich mit dem DELOCK 90022 N-Stecker verbinden?
Der DELOCK 90022 ist speziell für die Verbindung von LMR 400 Koaxialkabeln konzipiert. Er eignet sich auch hervorragend für andere Kabeltypen mit einem vergleichbaren Außendurchmesser von ca. 10,3 mm (0,405 Zoll) und einer entsprechenden Innenleiter- und Abschirmungsstruktur, die für N-Stecker standardisiert ist.
Was sind die Vorteile einer Crimpverbindung gegenüber einer Schraubverbindung?
Eine Crimpverbindung bietet eine deutlich höhere mechanische Stabilität und Vibrationsresistenz als eine reine Schraubverbindung. Sie sorgt für eine durchgehende, elektrisch leitfähige Verbindung über den gesamten Querschnitt und minimiert somit Signalverluste und Reflexionen, insbesondere bei Hochfrequenzanwendungen.
Benötige ich spezielles Werkzeug für die Montage des DELOCK 90022?
Ja, für die korrekte Montage des DELOCK 90022 N-Steckers ist eine spezialisierte Crimpzange erforderlich. Diese muss die passenden Crimpmaße für den Außen- und Innenleiter des LMR 400 Kabels aufweisen, um eine sichere und elektrisch einwandfreie Verbindung zu gewährleisten.
Wie beeinflusst die Wahl des Steckertyps die Leistung meiner HF-Anlage?
Die Wahl des richtigen Steckertyps, wie der DELOCK 90022 N-Stecker, hat direkten Einfluss auf die Signalintegrität. Eine hochwertige Verbindung minimiert Signalverluste (Dämpfung) und unerwünschte Signalreflexionen (Rückflussdämpfung), was zu einer verbesserten Sende- und Empfangsqualität sowie höheren Datenraten führt.
Ist der DELOCK 90022 für den Außeneinsatz geeignet?
Der DELOCK 90022 ist aus robusten Materialien wie vernickeltem Messing und PTFE gefertigt, was ihm eine gute Widerstandsfähigkeit gegen Umwelteinflüsse verleiht. Für dauerhaften Außeneinsatz wird jedoch generell die Verwendung von wetterfesten Kabelverschraubungen oder speziellen Außenkabeln empfohlen, um die Langlebigkeit der gesamten Installation zu maximieren.
Welchen Frequenzbereich unterstützt dieser N-Stecker?
N-Steckverbinder sind für einen breiten Frequenzbereich ausgelegt. Der DELOCK 90022 unterstützt typischerweise Frequenzen bis zu 6 GHz, was für die meisten professionellen HF-Anwendungen wie Mobilfunk, WLAN und Satellitenkommunikation mehr als ausreichend ist. Die tatsächliche Leistung hängt auch vom verwendeten Kabel ab.
Was bedeutet die Impedanz von 50 Ohm?
Eine Impedanz von 50 Ohm ist der Standard für die meisten HF-Anwendungen, einschließlich Mobilfunk, WLAN und Amateurfunk. Diese Impedanz ist optimal für die effiziente Übertragung von Hochfrequenzsignalen und minimiert Reflexionen, wenn die gesamte Signalkette (Kabel, Stecker, Geräte) auf diese Impedanz abgestimmt ist.
