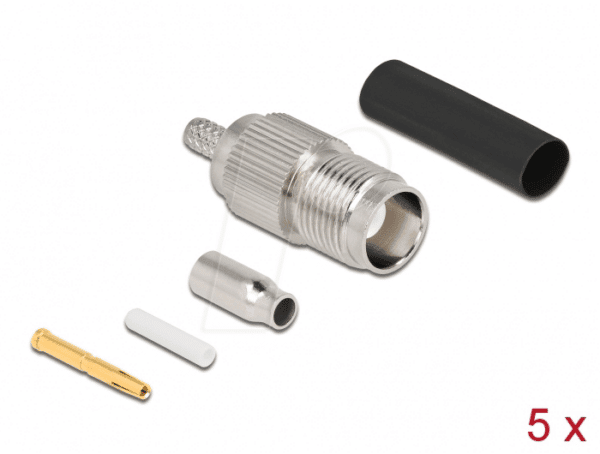

Professionelle Kabelkonfektionierung: DELOCK 90016 TNC Buchse für RG-174 und RG-316
Suchen Sie nach einer zuverlässigen und präzisen Lösung zur Verbindung von Koaxialkabeln, insbesondere den gängigen RG-174 und RG-316 Typen? Der DELOCK 90016 TNC Buchse zum Crimpen ist die Antwort für professionelle Anwender und anspruchsvolle Heimwerker, die eine sichere und verlustarme Signalübertragung gewährleisten möchten. Dieses Präzisionsbauteil ermöglicht die fachgerechte Endbearbeitung von Kabeln für anspruchsvolle Anwendungen in der Funktechnik, Messtechnik und Netzwerkinstallation.
Maximale Signalintegrität mit DELOCK 90016
Die Wahl des richtigen Steckverbinders ist entscheidend für die Performance Ihrer Übertragungssysteme. Der DELOCK 90016 wurde speziell für die Anforderungen von RG-174 und RG-316 Koaxialkabeln entwickelt, um eine optimale Impedanzanpassung und minimale Signaldämpfung zu erzielen. Dies unterscheidet ihn grundlegend von generischen Steckverbindern, die oft Kompromisse bei der Leistung eingehen.
Vorteile des DELOCK 90016 im Überblick
- Präzise Fertigung: Garantiert eine exakte Passform und einfache Crimpverbindung für eine dauerhaft stabile Verbindung.
- Optimale Impedanz: Speziell für 50 Ohm Systeme ausgelegt, minimiert Reflexionen und Signalverluste.
- Robustes Material: Hochwertige Komponenten sorgen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Vielseitige Anwendung: Ideal für Funkantennen, GPS-Systeme, Messgeräte, WLAN-Anbindungen und professionelle Audio-/Video-Installationen.
- Einfache Installation: Der Crimp-Mechanismus erfordert kein Löten und ermöglicht eine schnelle und sichere Montage vor Ort.
- Zuverlässige Signalübertragung: Bietet eine konsistente und verlustarme Übertragung von HF-Signalen.
Technische Spezifikationen und Materialanalyse
Der DELOCK 90016 TNC Buchse zeichnet sich durch seine sorgfältige Auswahl an Materialien und seine präzise Konstruktion aus. Diese Eigenschaften sind ausschlaggebend für seine Leistungsfähigkeit und Langlebigkeit in professionellen Umgebungen.
| Merkmal | Detail |
|---|---|
| Steckertyp | TNC Buchse (Female) |
| Anschlussart | Crimp (Schraub- und Crimpteil) |
| Geeignete Kabeltypen | RG-174 / RG-316 (50 Ohm Koaxialkabel) |
| Gehäusematerial | Messing, vernickelt (für Korrosionsbeständigkeit und gute Leitfähigkeit) |
| Isolationsmaterial | PTFE (Polytetrafluorethylen) – Bietet ausgezeichnete dielektrische Eigenschaften und hohe Temperaturbeständigkeit |
| Kontakte | Messing, vernickelt (für geringen Übergangswiderstand und optimale Signalübertragung) |
| Frequenzbereich | Typischerweise bis zu 11 GHz, abhängig von der Kabelqualität und der Crimpverbindung. |
| Impedanz | 50 Ohm |
| Crimpgeometrie | Optimiert für die spezifischen Leiter- und Manteldurchmesser von RG-174 und RG-316 zur Gewährleistung einer mechanisch und elektrisch stabilen Verbindung. |
Anwendungsbereiche und Einsatzszenarien
Die Robustheit und die präzise Signalübertragung des DELOCK 90016 machen ihn zu einem unverzichtbaren Bauteil für eine Vielzahl von anspruchsvollen Anwendungen:
- Funkkommunikation: Ideal für den Anschluss von Amateurfunkgeräten, Mobilfunkbasisstationen oder für den Bau von kundenspezifischen Antennenanlagen, wo eine stabile HF-Verbindung unerlässlich ist.
- GPS- und GNSS-Systeme: Gewährleistet eine störungsfreie Signalaufnahme von Satelliten für Navigations- und Tracking-Anwendungen.
- Messtechnik: In Laborumgebungen und auf Testplätzen sorgt die präzise Verbindung für akkurate Messergebnisse, frei von ungewollten Signalreflexionen oder Dämpfungen.
- Netzwerktechnik: Für spezifische industrielle Netzwerkanbindungen oder den Aufbau von Hochfrequenz-Testaufbauten, bei denen Koaxialkabel zum Einsatz kommen.
- Professionelle Audio-/Video-Installationen: In Anlagen, bei denen über Koaxialkabel hochfrequente Signale übertragen werden, wie z.B. bei bestimmten Übertragungssystemen.
- Industrielle Automatisierung: In Umgebungen, in denen robuste und zuverlässige Verbindungen für die Datenübertragung benötigt werden.
Die Vorteile der Crimp-Technologie für Ihre Installation
Die Verwendung von Steckverbindern, die auf Crimp-Technologie basieren, wie der DELOCK 90016, bietet entscheidende Vorteile gegenüber Lötverbindungen, insbesondere bei der Feldinstallation oder bei der Massenfertigung von Kabelkonfektionen:
- Schnelle und effiziente Montage: Spezielle Crimpwerkzeuge ermöglichen eine zügige und reproduzierbare Verbindung, was die Installationszeit erheblich verkürzt.
- Hohe mechanische Festigkeit: Eine korrekt ausgeführte Crimpverbindung ist extrem zug- und biegefest und hält auch starken mechanischen Belastungen stand.
- Elektrisch stabile Verbindung: Durch das Verpressen der Kontakte wird eine flächige und niederohmige Verbindung mit dem Kabelmantel und dem Innenleiter geschaffen, was Signalverluste minimiert.
- Vermeidung von Lötfehlern: Bei empfindlichen Koaxialkabeln kann Überhitzen beim Löten die dielektrischen Eigenschaften des Isolationsmaterials beschädigen. Die Crimp-Technologie umgeht dieses Risiko.
- Konsistente Ergebnisse: Mit dem richtigen Werkzeug und der korrekten Technik sind Crimpverbindungen hochgradig reproduzierbar und bieten eine gleichbleibend hohe Qualität.
FAQ – Häufig gestellte Fragen zu DELOCK 90016 – TNC Buchse zum Crimpen RG-174 / RG-316
Benötige ich Spezialwerkzeug, um den DELOCK 90016 anzubringen?
Ja, für eine fachgerechte und zuverlässige Crimpverbindung ist ein spezielles Crimpwerkzeug für Koaxialsteckverbinder unerlässlich. Dieses Werkzeug sorgt für den korrekten Druck und die richtige Geometrie, um eine mechanisch und elektrisch einwandfreie Verbindung zu gewährleisten. Ein passendes Werkzeug sollte die Crimpmaße für die entsprechenden Isolationsdurchmesser und den Außenmantel des Kabels abdecken.
Welche Kabel sind genau mit dem DELOCK 90016 kompatibel?
Dieser TNC Buchse ist explizit für die Verwendung mit 50 Ohm Koaxialkabeln vom Typ RG-174 und RG-316 konzipiert. Diese Kabel zeichnen sich durch ihren relativ geringen Außendurchmesser und ihre Flexibilität aus, was sie ideal für Anwendungen macht, bei denen Platz eine Rolle spielt oder häufige Biegungen auftreten.
Was bedeutet „TNC Buchse“ und wie unterscheidet sie sich von anderen Steckertypen?
TNC steht für „Threaded Neill–Concelman“. Es handelt sich um einen Koaxialsteckverbinder, der auf dem BNC-Stecker basiert, aber über ein Gewinde zur Verriegelung verfügt. Dieses Gewinde bietet eine robustere und sicherere Verbindung, insbesondere bei Vibrationen oder mechanischer Beanspruchung. Der TNC-Stecker ist für Frequenzen bis etwa 11 GHz geeignet und bietet eine gute Leistung für viele HF-Anwendungen.
Ist die Vernickelung der Kontakte und des Gehäuses vorteilhaft?
Ja, die Vernickelung von Messingkomponenten wie Gehäuse und Kontakten ist ein wichtiger Qualitätsaspekt. Nickel bietet eine hohe Korrosionsbeständigkeit, was die Lebensdauer des Steckverbinders in verschiedenen Umgebungsbedingungen verlängert. Zudem sorgt die Vernickelung für eine gute Leitfähigkeit und reduziert den Übergangswiderstand, was für eine effiziente Signalübertragung entscheidend ist.
Wie stelle ich sicher, dass die Crimpverbindung erfolgreich ist?
Eine erfolgreiche Crimpverbindung zeichnet sich durch mehrere Merkmale aus: Das Kabel lässt sich nach dem Crimpen nicht einfach aus dem Stecker ziehen (Zugtest), die einzelnen Komponenten des Steckers sind fest miteinander verbunden, und es gibt keine sichtbaren Beschädigungen am Kabel oder Stecker. Darüber hinaus sind professionelle Crimpwerkzeuge oft mit einer Ratschenfunktion ausgestattet, die sicherstellt, dass der volle Anpressdruck erreicht wird, was für eine optimale Verbindung sorgt.
Welche Rolle spielt das PTFE-Isolationsmaterial?
PTFE (Polytetrafluorethylen), auch bekannt als Teflon, ist ein Hochleistungskunststoff mit exzellenten dielektrischen Eigenschaften. Es hat einen sehr geringen Verlustfaktor und eine hohe Durchschlagsfestigkeit. Dies ist entscheidend in HF-Anwendungen, da es sicherstellt, dass das Signal so wenig wie möglich vom Isolationsmaterial beeinflusst wird und dass der Stecker auch bei höheren Temperaturen zuverlässig funktioniert. Im Gegensatz zu günstigeren Kunststoffen behält PTFE seine Formstabilität und isolierenden Eigenschaften auch unter Belastung.
Kann ich diesen Stecker auch für andere Kabeltypen als RG-174/RG-316 verwenden?
Obwohl der DELOCK 90016 primär für RG-174 und RG-316 optimiert ist, kann er unter Umständen auch für andere Koaxialkabel mit ähnlichen Abmessungen und spezifischen Impedanzen (z.B. 50 Ohm) verwendet werden. Es ist jedoch ratsam, die genauen Durchmesser des Innenleiters, des Dielektrikums und des Außenmantels des zu verwendenden Kabels zu überprüfen und mit den Spezifikationen des Steckers abzugleichen. Eine nicht passende Kabelgeometrie kann zu einer suboptimalen Verbindung führen und die Signalintegrität beeinträchtigen.
