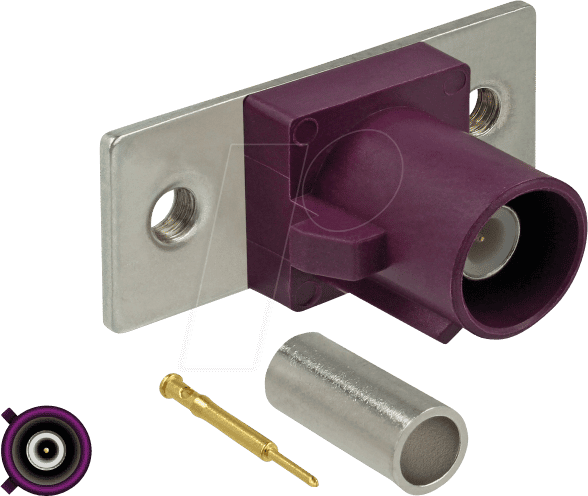

Optimale Verbindungslösungen für anspruchsvolle HF-Anwendungen: DELOCK 89795 HF FAKRA D Stecker
Suchen Sie eine zuverlässige und präzise Lösung zur Verbindung von HF-Kabeln, insbesondere im Bereich von Fahrzeugtechnik, Antennenanbindungen oder anspruchsvollen Kommunikationssystemen? Der DELOCK 89795 HF FAKRA D Stecker mit Federpin und zwei vorgestanzten Löchern wurde entwickelt, um professionelle Anwender und ambitionierte Bastler mit einer robusten und einfach zu handhabenden Crimpverbindung zu versorgen. Dieses Produkt adressiert das Bedürfnis nach einer sicheren und verlustarmen Signalübertragung, wo Standardlösungen an ihre Grenzen stoßen.
Präzision und Zuverlässigkeit im Detail: Die Vorteile des DELOCK 89795
Der DELOCK 89795 HF FAKRA D Stecker zeichnet sich durch seine konstruktive Ausgefeiltheit aus, die ihn von herkömmlichen Steckverbindungen abhebt. Die Integration eines Federpins sorgt für einen optimalen Kontakt und kompensiert geringfügige Toleranzen, was zu einer konstant hohen Signalqualität führt. Die zwei vorgestanzten Löcher am Steckergehäuse sind ein entscheidendes Detail für die sichere und dauerhafte Befestigung des Kabels, wodurch ein Verrutschen oder eine Beeinträchtigung der elektrischen Eigenschaften im Zeitverlauf verhindert wird. Dies ist besonders relevant in Umgebungen mit Vibrationen oder mechanischen Belastungen.
- Sichere Signalintegrität: Der Federpin gewährleistet einen zuverlässigen Kontakt und minimiert Signalverluste, unerlässlich für hochfrequente Anwendungen.
- Robuste mechanische Verbindung: Zwei vorgestanzte Löcher ermöglichen eine feste und dauerhafte Verankerung des Kabels, was für die Langlebigkeit sorgt.
- Optimierte Haptik und Handhabung: Die Konstruktion ist auf eine einfache und präzise Crimping-Verarbeitung ausgelegt, was den Installationsaufwand reduziert.
- FAKRA-Standardkonformität: Gewährleistet Kompatibilität mit einer breiten Palette von Geräten und Systemen, die FAKRA-Anschlüsse nutzen.
- Haltbarkeit unter anspruchsvollen Bedingungen: Das Design ist auf Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen ausgelegt.
Hochfrequenz-Konnektivität neu definiert: Die Technologie hinter dem DELOCK 89795
Die FAKRA (Fachkreis Automobil) Schnittstelle ist in der modernen Elektronik, insbesondere in der Automobilindustrie, allgegenwärtig. Sie wurde entwickelt, um den spezifischen Anforderungen an HF-Anwendungen in Fahrzeugen gerecht zu werden, wie z.B. für GPS-, GSM-, DAB-, DVB-T- und Rückfahrkamera-Systeme. Der DELOCK 89795 HF FAKRA D Stecker ist speziell für die Crimping-Montage konzipiert. Dies bedeutet, dass die elektrische Verbindung zwischen dem Innenleiter des Koaxialkabels und dem Stecker durch einen mechanischen Pressvorgang hergestellt wird. Die präzise gefertigten Komponenten, insbesondere der Federpin und die vorgestanzten Löcher, sind darauf ausgelegt, eine elektrische und mechanische Verbindung zu schaffen, die den hohen Standards für HF-Übertragung entspricht. Die Wahl des richtigen Werkzeugs und die Sorgfalt bei der Montage sind entscheidend für die Leistung, aber die Konstruktion des Steckers selbst bietet eine hervorragende Basis.
Anwendungsbereiche und Einsatzmöglichkeiten
Der DELOCK 89795 HF FAKRA D Stecker ist ein vielseitiges Bauteil, das in einer Reihe von professionellen und semi-professionellen Anwendungen eingesetzt werden kann. Seine primäre Stärke liegt in der Verbindung von Koaxialkabeln, die für die Übertragung von hochfrequenten Signalen eingesetzt werden. Typische Einsatzgebiete umfassen:
- Automobilindustrie: Nachrüstung oder Reparatur von Antennenanschlüssen für Navigationssysteme, Mobiltelefone, Radioempfang (FM/AM, DAB), Satellitenradio (SiriusXM) und Rückfahrkameras. Die farbliche Codierung der FAKRA-Stecker ermöglicht zudem eine einfache Identifizierung und Vermeidung von Fehlanschlüssen.
- Telekommunikation: Anschluss von Antennen an Funkgeräten, Mobilfunk-Basisstationen oder anderen Kommunikationsinfrastrukturen, wo eine zuverlässige HF-Verbindung unerlässlich ist.
- Messtechnik: Aufbau von Prüfaufbauten oder Verbindungen in Messsystemen, bei denen präzise Signalübertragung erforderlich ist.
- Sicherheitstechnik: Integration in Überwachungssysteme oder Alarmanlagen, die drahtlose Übertragungskomponenten nutzen.
- DIY-Projekte und Prototyping: Für Enthusiasten, die eigene HF-Systeme entwickeln oder bestehende erweitern möchten und Wert auf professionelle Anschlusslösungen legen.
Technische Spezifikationen und Materialeigenschaften
Die Qualität eines HF-Steckers wird maßgeblich durch die verbauten Materialien und die Präzision der Fertigung bestimmt. Der DELOCK 89795 HF FAKRA D Stecker ist auf Langlebigkeit und optimale elektrische Eigenschaften ausgelegt.
| Kategorie | Detail |
|---|---|
| Steckertyp | FAKRA D (Standardfarbe: Blau) |
| Anschlussart | Stecker zum Crimpen |
| Federpin | Ja, integriert für verbesserten Kontakt und Toleranzausgleich |
| Befestigungsmerkmale | 2 vorgestanzte Löcher zur sicheren Kabelverankerung |
| Kabeltypen | Geeignet für Koaxialkabel mit entsprechendem Außendurchmesser und Innenleitergröße für Crimping |
| Gehäusematerial | Hochwertiger Kunststoff (UV-beständig und temperaturbeständig gemäß FAKRA-Standard) |
| Kontaktmaterial | Bronzegu/Kupferlegierung mit hoher Leitfähigkeit und Korrosionsbeständigkeit (typischerweise verzinnt oder versilbert) |
| Dielektrisches Material | PTFE (Polytetrafluorethylen) oder vergleichbares Material mit niedrigen dielektrischen Verlusten |
| Impedanz | 50 Ohm (Standard für FAKRA-Anwendungen) |
| Frequenzbereich | Bis zu 6 GHz (typischerweise, für moderne Anwendungen ausreichend) |
| Mechanische Robustheit | Hohe Beständigkeit gegen Vibrationen und mechanische Beanspruchung durch Crimp-Technik und zusätzliche Verankerung |
Häufig gestellte Fragen (FAQ) zu DELOCK 89795 – HF FAKRA D Stecker Federpin zum Crimpen 2 vorgestanzte Löcher
Wie wird der DELOCK 89795 Stecker korrekt gecrimpt?
Für das korrekte Crimpen des DELOCK 89795 FAKRA D Steckers benötigen Sie ein spezielles Crimpwerkzeug, das für FAKRA-Stecker ausgelegt ist. Zuerst wird der Kabelmantel abisoliert, die Abschirmung zurückgebogen und der Innenleiter auf die richtige Länge gekürzt. Anschließend wird der Stecker über den Innenleiter geschoben und der Mitteldorn mit dem Werkzeug gecrimpt. Daraufhin wird das Kabel in das Gehäuse geführt, sodass die vorgestanzten Löcher greifen, und anschließend wird die Außenhülle des Steckers über die Abschirmung und den Kabelmantel gecrimpt. Eine detaillierte Anleitung finden Sie oft beim Hersteller oder im Fachhandel.
Welche Kabeltypen sind für diesen Stecker geeignet?
Der DELOCK 89795 Stecker ist für die Verbindung von Koaxialkabeln konzipiert, die einen kompatiblen Außendurchmesser und Innenleiterdurchmesser aufweisen. Dies sind typischerweise Kabel, die in der Automobilindustrie oder für HF-Anwendungen verwendet werden, wie z.B. RG-174, RG-316 oder ähnliche Typen. Wichtig ist, dass das Kabel für die Crimp-Technik ausgelegt ist. Die spezifischen Maße entnehmen Sie bitte dem Datenblatt des Kabels und vergleichen Sie diese mit den Anforderungen des Steckers.
Was bedeutet die FAKRA-Kodierung (z.B. Typ D)?
Die FAKRA-Kodierung ist ein Standard zur eindeutigen Identifizierung und mechanischen Verriegelung von HF-Steckverbindern, insbesondere in der Automobilindustrie. Jeder Buchstabe (A, B, C, D usw.) repräsentiert eine spezifische mechanische und farbliche Kodierung. Dies verhindert Fehlanschlüsse, da Stecker und Buchse exakt zueinander passen müssen. Typ D ist eine gängige Kodierung, die mit entsprechenden Buchsen des Typs D kompatibel ist und oft für GPS- oder GSM-Anwendungen verwendet wird.
Wie wichtig ist die Anwesenheit eines Federpins?
Der integrierte Federpin spielt eine entscheidende Rolle für die Zuverlässigkeit der HF-Verbindung. Er stellt sicher, dass auch bei leichten mechanischen Bewegungen oder geringfügigen Toleranzabweichungen im Stecker oder der Buchse immer ein optimaler elektrischer Kontakt aufrechterhalten wird. Dies minimiert Signalreflexionen und Dämpfung, was zu einer konsistenteren und besseren Signalqualität führt, gerade bei hochfrequenten Signalen.
Warum sind die zwei vorgestanzten Löcher wichtig?
Die zwei vorgestanzten Löcher im Steckergehäuse dienen der mechanischen Sicherung des Koaxialkabels. Sie ermöglichen es, dass die Kabelummantelung und die Abschirmung des Kabels fest im Stecker verankert werden. Dies verhindert ein Verrutschen des Kabels, was die elektrische Verbindung beeinträchtigen könnte, und erhöht die Zugentlastung. Diese zusätzliche mechanische Stabilität ist besonders in vibrationsreichen Umgebungen, wie sie im Fahrzeugbereich üblich sind, von großer Bedeutung für die Langlebigkeit.
Ist dieser Stecker für alle Arten von HF-Anwendungen geeignet?
Der DELOCK 89795 ist primär für 50-Ohm-HF-Anwendungen im Bereich von typischerweise bis zu 6 GHz konzipiert. Dies deckt die meisten gängigen Anwendungen wie GPS, GSM, DAB, Autoradio, WLAN (ältere Standards) und Rückfahrkameras ab. Für extrem hohe Frequenzen (z.B. im mm-Wave-Bereich) oder für spezielle Impedanzanforderungen (z.B. 75 Ohm) wären andere Steckertypen erforderlich. Prüfen Sie immer die Frequenzanforderungen Ihres spezifischen Systems.
Benötige ich spezielles Werkzeug, um die Kabel sicher mit dem Stecker zu verbinden?
Ja, für eine fachgerechte und zuverlässige Verbindung des DELOCK 89795 HF FAKRA D Steckers ist spezielles Crimpwerkzeug unerlässlich. Dieses Werkzeug stellt sicher, dass der Mitteldorn des Steckers fest auf den Innenleiter des Kabels gecrimpt wird und dass die äußere Hülse korrekt über die Abschirmung und den Kabelmantel verpresst wird. Ohne das richtige Werkzeug ist eine dauerhafte und elektrisch einwandfreie Verbindung nicht gewährleistet.
