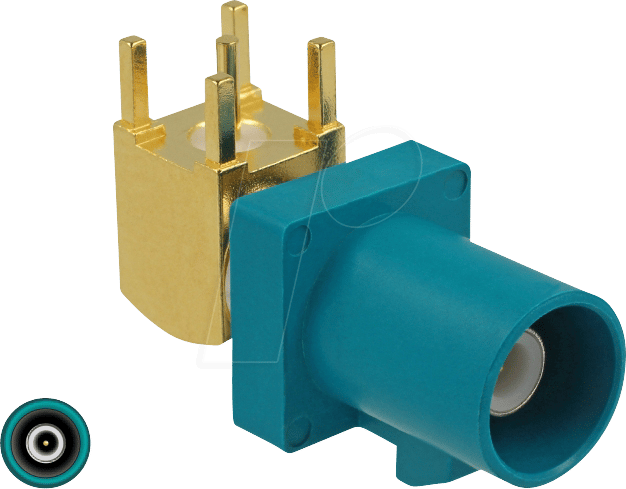

Optimale Signalübertragung mit dem DELOCK 89782 HF FAKRA Z Stecker
Der DELOCK 89782 HF FAKRA Z Stecker ist die professionelle Lösung für Anwender, die höchste Ansprüche an die Signalintegrität und Zuverlässigkeit ihrer HF-Verbindungen stellen. Speziell entwickelt für die präzise Montage auf Leiterplatten (PCB), ermöglicht dieser 90° gewinkelte Stecker eine platzsparende und effiziente Integration in anspruchsvolle elektronische Systeme, wo standardmäßige gerade Verbindungen an ihre Grenzen stoßen oder mechanische Einschränkungen bestehen.
Präzise Signalintegrität für anspruchsvolle Anwendungen
In der Welt der Hochfrequenztechnik sind Kompromisse bei der Signalübertragung nicht tolerierbar. Interferenzen, Dämpfung und Reflexionen können die Leistung empfindlicher Geräte erheblich beeinträchtigen. Der DELOCK 89782 HF FAKRA Z Stecker wurde konzipiert, um genau diese Herausforderungen zu meistern. Seine Konstruktion und die Verwendung hochwertiger Materialien gewährleisten eine minimale Signalverschlechterung über den gesamten Frequenzbereich, was ihn zur idealen Wahl für professionelle Audio-, Video-, Telekommunikations- und Messtechnik-Anwendungen macht.
Herausragende Merkmale des DELOCK 89782
Der DELOCK 89782 zeichnet sich durch eine Reihe von Merkmalen aus, die ihn von Standardsteckverbindern abheben und zu einer überlegenen Wahl für anspruchsvolle Projekte machen:
- Optimierte 90°-Geometrie: Ermöglicht eine platzsparende und sichere Verlegung von HF-Kabeln direkt auf der Leiterplatte, ideal für kompakte Gehäuse und komplexes Layout.
- FAKRA Z Standardkonformität: Bietet universelle Kompatibilität mit einer breiten Palette von FAKRA-Schnittstellen, wie sie in der Automobilindustrie, bei Antennenanbindungen und in professionellen Videoübertragungssystemen üblich sind. Die FAKRA Z Kodierung ist farbunabhängig und erlaubt eine flexible Nutzung.
- Hochwertige Materialien: Die Verwendung von korrosionsbeständigen Metallen und die präzise Fertigung des Kontaktsystems minimieren Übergangswiderstände und gewährleisten eine langlebige, zuverlässige Verbindung.
- Robuste PCB-Montage: Die robuste Lötverbindung und die mechanische Verankerung auf der Leiterplatte sorgen für eine sichere und vibrationsfeste Befestigung, selbst unter anspruchsvollen Betriebsbedingungen.
- Exzellente elektrische Eigenschaften: Geringe Einfügedämpfung und hohe Rückflussdämpfung über einen breiten Frequenzbereich, was für eine klare und unverfälschte Signalübertragung unerlässlich ist.
Technische Spezifikationen und Materialqualitäten
Die Konstruktion des DELOCK 89782 HF FAKRA Z Steckers legt den Fokus auf maximale Leistungsfähigkeit und Langlebigkeit. Die Auswahl der Materialien und die präzise Fertigung sind entscheidend für die Einhaltung der hohen Standards im HF-Bereich.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | HF-Steckverbinder |
| Steckertyp | FAKRA Z, 90° gewinkelt |
| Anschlussart | PCB-Montage (Lötfahnen) |
| Gehäusematerial | Hochtemperatur-Kunststoff, UV-beständig |
| Kontaktmaterial | Vergoldeter Messing-Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Dämpfung (Einfügedämpfung) | Extrem niedrig, typischerweise < 0.2 dB bis 6 GHz, optimiert für geringste Signalverluste. |
| Rückflussdämpfung | Hoch, typischerweise > 20 dB bis 6 GHz, zur Minimierung von Signalreflexionen. |
| Impedanz | 50 Ohm, Standard für die meisten HF-Anwendungen |
| Betriebstemperaturbereich | -40 °C bis +105 °C, für zuverlässigen Einsatz in diversen Umgebungen |
| Kodierung | FAKRA Z (farbunabhängig, universell einsetzbar) |
Anwendungsgebiete und Einsatzmöglichkeiten
Der DELOCK 89782 ist aufgrund seiner spezifischen Eigenschaften und der FAKRA-Schnittstelle für eine Vielzahl von anspruchsvollen Anwendungen prädestiniert:
- Automobilindustrie: Integration von GPS-, DAB-, GSM- und WLAN-Antennen in Fahrzeugen, wo eine platzsparende und zuverlässige Leiterplattenanbindung erforderlich ist.
- Telekommunikation: Anschluss von Antennenmodulen in Basisstationen, Routern und anderen Netzwerkgeräten, die eine präzise Signalweiterleitung erfordern.
- Videoübertragungssysteme: Nutzung in professionellen Kameras, Rekordern und Übertragungseinheiten, bei denen eine unverfälschte Signalqualität oberste Priorität hat.
- Messtechnik: Einsatz in hochsensiblen Messgeräten und Prüfaufbauten, wo minimale Reflexionen und Dämpfung kritisch sind.
- Industrielle Automatisierung: Anbindung von Sensoren und Steuerungseinheiten in industriellen Umgebungen, die robuste und zuverlässige HF-Verbindungen benötigen.
Vorteile der 90°-Bauform und FAKRA Z Standardisierung
Die 90°-Bauform des DELOCK 89782 Steckers ist nicht nur ein Designmerkmal, sondern ein entscheidender Faktor für die Effizienz in vielen Projekten. Sie erlaubt eine deutlich kompaktere Bauweise, da Kabel direkt senkrecht zur Leiterplatte geführt werden können. Dies ist insbesondere in Umgebungen mit begrenztem Bauraum von unschätzbarem Wert. Die FAKRA Z Kodierung, bekannt für ihre Robustheit und die einfache mechanische Verriegelung, gewährleistet eine sichere Steckverbindung, die auch unter Vibrationen oder mechanischer Belastung Bestand hat. Da FAKRA Z farbunabhängig ist, entfällt die Notwendigkeit, sich an spezifische Farbkodierungen zu halten, was die Flexibilität bei der Installation und Wartung erheblich erhöht.
Qualitätssicherung und Zuverlässigkeit
Delock legt größten Wert auf die Qualität seiner Produkte. Jeder DELOCK 89782 HF FAKRA Z Stecker wird unter strengen Qualitätskontrollen gefertigt, um sicherzustellen, dass er den hohen Anforderungen moderner Elektronikindustrie-Standards entspricht. Die Langlebigkeit der Kontakte, die Beständigkeit gegen Umwelteinflüsse und die konsistente elektrische Performance über den gesamten Lebenszyklus des Produkts sind ein Garant für zuverlässige und störungsfreie Signalübertragung.
FAQ – Häufig gestellte Fragen zu DELOCK 89782 – HF FAKRA Z Stecker 90° PCB
Ist der DELOCK 89782 Stecker mit allen FAKRA-Anschlüssen kompatibel?
Ja, der DELOCK 89782 ist ein FAKRA Z Stecker. Die FAKRA Z Kodierung ist die universellste und farbunabhängige Kodierung innerhalb des FAKRA-Standards und somit mit allen anderen FAKRA-Schnittstellen kompatibel, sofern die mechanische und elektrische Spezifikation übereinstimmt.
Welche Vorteile bietet die 90°-Bauform gegenüber einem geraden Stecker?
Die 90°-Bauform ermöglicht eine wesentlich platzsparendere und oft auch ästhetisch ansprechendere Verlegung von Kabeln direkt auf der Leiterplatte. Dies ist besonders vorteilhaft in kompakten Geräten oder wenn Kabelwege optimiert werden müssen, um Interferenzen zu minimieren.
Für welche Frequenzbereiche ist dieser Stecker ausgelegt?
Der DELOCK 89782 ist für den Einsatz im Hochfrequenzbereich konzipiert, typischerweise bis zu 6 GHz und darüber hinaus, was ihn für moderne Anwendungen wie 5G-Frequenzen, WLAN und GPS geeignet macht.
Ist der Stecker für die automatische Bestückung (SMD) geeignet?
Nein, dieser Stecker ist für die Lötmontage auf einer Leiterplatte (PCB) konzipiert und verfügt über Lötfahnen für die direkte Verbindung. Er ist nicht als SMD-Bauteil ausgelegt.
Welche Art von Leiterplattenmontage wird für diesen Stecker empfohlen?
Es wird eine präzise Lötmontage auf einer entsprechend vorbereiteten Leiterplatte empfohlen. Die Lötfahnen bieten eine stabile mechanische Verbindung und gewährleisten eine optimale elektrische Verbindung.
Wie wird die Signalintegrität bei diesem Stecker sichergestellt?
Die Signalintegrität wird durch die Verwendung von hochwertigen Materialien wie vergoldetem Messing, eine präzise gefertigte Kontaktoberfläche mit geringem Übergangswiderstand und eine impedance-kontrollierte Bauweise sichergestellt, die Reflexionen minimiert.
Kann der Stecker auch in rauen Umgebungen eingesetzt werden?
Ja, das Gehäusematerial ist hochtemperatur- und UV-beständig, und der Betriebstemperaturbereich von -40 °C bis +105 °C ermöglicht den Einsatz in einer Vielzahl von Umgebungen.
