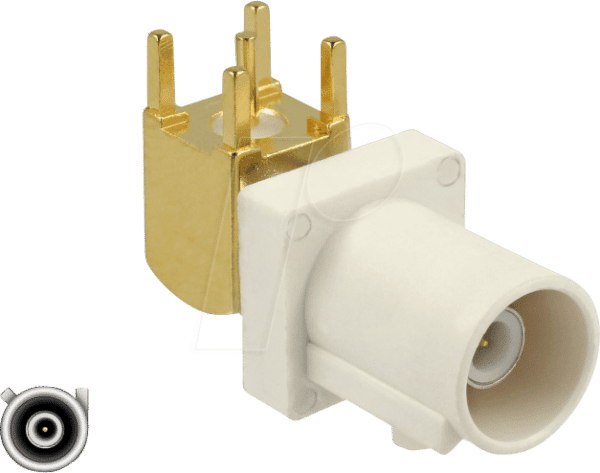

Optimale HF-Signalübertragung mit dem DELOCK 89773 – HF FAKRA B Stecker 90° PCB
Der DELOCK 89773 HF FAKRA B Stecker mit 90° Winkel für Leiterplatten (PCB) ist die ideale Lösung für anspruchsvolle Anwendungen, die eine zuverlässige und verlustarme Hochfrequenzsignalübertragung erfordern. Er richtet sich primär an Ingenieure, Techniker und Entwickler im Bereich der Automobilelektronik, Telekommunikation und industriellen Automatisierung, die eine präzise und platzsparende Verbindungslösung auf ihrer Platine integrieren müssen.
Herausragende Konnektivität für anspruchsvolle Projekte
Wenn Sie eine sichere und stabile HF-Verbindung auf Ihrer Leiterplatte realisieren müssen, ist der DELOCK 89773 die überlegene Wahl gegenüber Standardlösungen. Seine Konstruktion mit einem FAKRA B Stecker im 90°-Winkel minimiert Reflexionen und Einfügungsdämpfung, was sich direkt in einer höheren Signalqualität und Reichweite niederschlägt. Dies ist entscheidend in Umgebungen mit hoher EMV-Belastung oder bei der Übertragung von hochfrequenten Datenströmen wie in modernen Infotainment-Systemen oder GNSS-Anwendungen.
Präzise Fertigung und überlegene Materialqualität
Die technische Ausführung des DELOCK 89773 Steckers steht im Zeichen höchster Präzision und Zuverlässigkeit. Der Einsatz von hochwertigen Materialien gewährleistet eine exzellente elektrische Performance und eine lange Lebensdauer, auch unter anspruchsvollen Betriebsbedingungen. Dies resultiert in einer spürbar besseren Signalintegrität und reduziert das Risiko von Ausfällen.
- Robustheit: Die solide Konstruktion sorgt für eine dauerhafte und zuverlässige Verbindung, selbst bei Vibrationen oder Temperaturschwankungen.
- Signalintegrität: Die präzise gefertigte Geometrie und die hochwertigen Kontakte minimieren Signalverluste und Reflexionen.
- Platzersparnis: Der 90°-Winkel ermöglicht eine kompakte und effiziente Anordnung von Komponenten auf der Leiterplatte.
- Sichere Verriegelung: Das FAKRA-System bietet eine robuste mechanische Verriegelung, die ein unbeabsichtigtes Lösen der Verbindung verhindert.
- Breite Kompatibilität: Der FAKRA B Standard ist weit verbreitet und ermöglicht die Integration in bestehende Systeme.
Technische Spezifikationen und Leistung
Der DELOCK 89773 wurde entwickelt, um den Anforderungen moderner HF-Anwendungen gerecht zu werden. Die Verwendung von speziellen Kontakten und die sorgfältige Abstimmung der Impedanz sorgen für eine optimierte Signalübertragung über ein breites Frequenzspektrum. Dies ist unerlässlich für Anwendungen wie DAB-Radio, GPS, Mobilfunkantennen oder für die Anbindung von Kamerasystemen in Fahrzeugen.
| Merkmal | Detail |
|---|---|
| Steckertyp | FAKRA B (Frequenz-Anschluss-Koaxial-Anschluss) |
| Anschlusswinkel | 90° |
| Montage | Für Leiterplattenmontage (PCB) |
| Frequenzbereich | Optimiert für gängige HF-Bänder (typischerweise bis 6 GHz oder höher, abhängig von der spezifischen Bauart und den Anschlusskabeln) |
| Impedanz | 50 Ohm (Standard für HF-Anwendungen) |
| Material Kontakte | Vergoldete Legierungen für geringen Übergangswiderstand und Korrosionsbeständigkeit |
| Material Gehäuse | Hochwertiger Kunststoff mit UV-Beständigkeit, gemäß FAKRA-Standard kodiert (B-Kodierung) |
| Anwendungsbereiche | Automotive Infotainment, GPS-Empfang, DAB/DVB-T Antennen, Mobilfunkmodule, IoT-Geräte, professionelle Kommunikationssysteme |
| Umgebungseinflüsse | Beständig gegen Vibrationen, Feuchtigkeit und moderate Temperaturschwankungen bei korrekter Montage und Abdichtung |
Anwendungsbereiche und Integrationsmöglichkeiten
Die Vielseitigkeit des DELOCK 89773 ermöglicht eine breite Palette von Einsatzmöglichkeiten. In der Automobilindustrie ist er unverzichtbar für die Anbindung von GPS-Modulen, DAB-Radiosystemen, Freisprecheinrichtungen und Rückfahrkameras. Ebenso findet er Anwendung in professionellen Kommunikationssystemen, im Bereich des Internet of Things (IoT) zur Verbindung von Sensoren und Datenmodulen, sowie in der industriellen Automatisierung zur Übertragung von Steuerungssignalen. Die 90°-Bauform ist besonders vorteilhaft in Gehäusen mit begrenztem Platzangebot, wo eine gerade Steckverbindung zu Konflikten führen würde.
FAQ – Häufig gestellte Fragen zu DELOCK 89773 – HF FAKRA B Stecker 90° PCB
Was ist die Hauptfunktion des DELOCK 89773 HF FAKRA B Steckers?
Der DELOCK 89773 dient zur zuverlässigen Verbindung von HF-Kabeln mit einer Leiterplatte (PCB) in einem 90°-Winkel. Er ist speziell für Anwendungen konzipiert, die eine präzise und verlustarme Hochfrequenzsignalübertragung erfordern.
Für welche Frequenzen ist dieser Stecker ausgelegt?
Der Stecker ist für gängige HF-Bänder optimiert und unterstützt typischerweise Frequenzen bis zu 6 GHz und darüber, abhängig von der spezifischen Bauart und den angeschlossenen Kabeln. Die Impedanz beträgt standardmäßig 50 Ohm.
Warum ist der 90°-Winkel wichtig?
Der 90°-Winkel ermöglicht eine platzsparende und effiziente Anordnung von Komponenten auf der Leiterplatte, insbesondere in Gehäusen mit begrenztem Bauraum. Er hilft auch, mechanische Belastungen auf die Verbindung zu reduzieren.
Was bedeutet FAKRA B-Kodierung?
Die FAKRA-Kodierung dient zur eindeutigen Identifizierung und mechanischen Unterscheidung verschiedener HF-Anschlusstypen, um Fehlverbindungen zu vermeiden. Die B-Kodierung ist spezifisch für bestimmte Anwendungen und Kabeltypen vorgesehen.
Welche Vorteile bietet die Verwendung von vergoldeten Kontakten?
Vergoldete Kontakte bieten einen sehr geringen Übergangswiderstand, exzellente Leitfähigkeit und sind hochgradig korrosionsbeständig. Dies gewährleistet eine langfristig stabile und zuverlässige Signalübertragung.
Kann dieser Stecker in rauen Umgebungsbedingungen eingesetzt werden?
Ja, der DELOCK 89773 ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Mit der richtigen Montage und Abdichtung ist er beständig gegen Vibrationen, Feuchtigkeit und moderate Temperaturschwankungen, was ihn ideal für Automotive- und Industrieanwendungen macht.
Ist der Stecker mit allen HF-Kabeln kompatibel?
Der Stecker ist für die Verwendung mit Standard-HF-Kabeln mit einer Impedanz von 50 Ohm konzipiert, die für FAKRA-Anschlüsse ausgelegt sind. Die Kompatibilität hängt von der spezifischen Kabelkonstruktion und dem Kabeldurchmesser ab, der zum Stecker passt.
