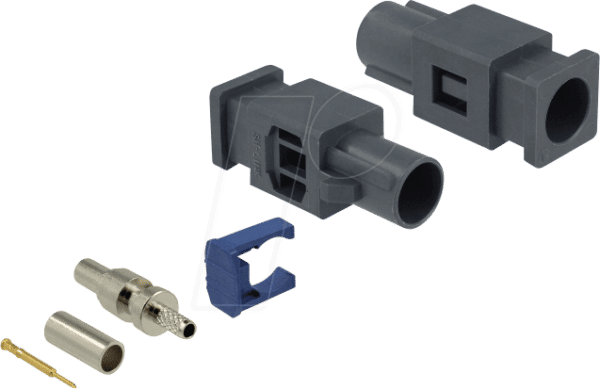

Präzise Konfektionierung für Ihre HF-Anwendungen: DELOCK 89761 HF FAKRA G Stecker Federpin zum Crimpen
Der DELOCK 89761 HF FAKRA G Stecker Federpin zum Crimpen adressiert die Notwendigkeit einer zuverlässigen und verlustarmen Signalübertragung in anspruchsvollen Hochfrequenz-Applikationen. Dieses Präzisionswerkzeug ist unerlässlich für Fachleute in den Bereichen Automotive, Telekommunikation und Messtechnik, die eine dauerhaft stabile Verbindung mit FAKRA-Standard-Steckverbindern benötigen und dabei Wert auf professionelle Crimptechnologie legen.
Überlegene Signalintegrität durch professionelle Crimptechnologie
Im Gegensatz zu Standard-Steckverbindern, die oft auf einfacheren Montageverfahren basieren, ermöglicht der DELOCK 89761 durch seine spezifische Konstruktion als Federpin zum Crimpen eine mechanisch robuste und elektrisch optimierte Verbindung. Dies minimiert Übergangswiderstände und Reflexionsverluste, die bei Hochfrequenzsignalen kritisch sind. Die präzise Anpassung des Federpins an den Innenleiter und die Schirmung des Koaxialkabels sorgt für eine exzellente Signalintegrität, die für die Zuverlässigkeit Ihrer Systeme von fundamentaler Bedeutung ist.
Umfassende Einsatzmöglichkeiten des DELOCK 89761
Der DELOCK 89761 HF FAKRA G Stecker Federpin zum Crimpen ist konzipiert für eine breite Palette von Anwendungen, bei denen eine sichere und normgerechte Verbindung im FAKRA-Standard unerlässlich ist. Dazu gehören insbesondere:
- Automotive: Integration in Infotainment-Systeme, GPS-Antennen, DAB/DVB-T-Empfang und Rückfahrkameras, wo Vibrationsfestigkeit und zuverlässige Signalübertragung im Fokus stehen.
- Telekommunikation: Aufbau von Antennenverbindungen für Mobilfunk-Basisstationen, WLAN-Systeme und andere HF-Kommunikationsinfrastrukturen.
- Messtechnik und Labor: Erstellung von präzisen Messkabeln für Hochfrequenzanalysen und Prototypenentwicklung, wo geringste Signalverluste entscheidend sind.
- Industrielle Automatisierung: Verbindung von Sensoren und Aktoren in industriellen Umgebungen, die robuste und störungsfreie HF-Kommunikation erfordern.
Technische Spezifikationen und Materialgüte
Die Konstruktion des DELOCK 89761 setzt auf hochwertige Materialien und eine präzise Fertigung, um höchste Performance zu gewährleisten. Der Federpin ist aus robustem Messing gefertigt, das für seine ausgezeichnete Leitfähigkeit und Korrosionsbeständigkeit bekannt ist. Die Oberflächenveredelung mit einer hochwertigen Vergoldung des Kontakts reduziert den Übergangswiderstand signifikant und schützt vor Oxidation, was eine langfristige Betriebssicherheit und gleichbleibende Signalqualität sicherstellt.
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | HF FAKRA G Stecker Federpin zum Crimpen |
| Steckertyp (Schnittstelle) | FAKRA G |
| Kontaktart | Federpin (Center Pin) |
| Anschlussart | Crimp-Anschluss |
| Material (Kern) | Messing |
| Oberflächenveredelung (Kontakt) | Vergoldet |
| Anwendungstemperaturbereich | -40 °C bis +85 °C |
| Impedanz | 50 Ohm |
| Signalübersprechen | Minimiert durch präzise Geometrie |
| Mechanische Stabilität | Hohe Rüttel- und Vibrationsfestigkeit durch Crimpverbindung |
| Kompatibilität | Universell für Koaxialkabel mit passendem Innenleiterdurchmesser und Schirmung |
Vorteile der Crimp-Technologie für Ihre Anwendung
Die Wahl eines Crimp-Steckverbinders wie dem DELOCK 89761 bietet gegenüber älteren oder einfacheren Verbindungsmethoden entscheidende Vorteile:
- Hohe Zugfestigkeit: Die Crimpverbindung schafft eine mechanisch äußerst stabile und zugfeste Verbindung zwischen Kabel und Stecker, was ein unbeabsichtigtes Lösen verhindert.
- Zuverlässige elektrische Verbindung: Durch das mechanische Verpressen des Kabels mit dem Stecker entsteht eine formschlüssige und elektrisch leitfähige Verbindung mit geringem Übergangswiderstand.
- Wiederholgenauigkeit: Mit dem richtigen Werkzeug ist die Crimp-Technologie sehr wiederholgenau, was für die Massenproduktion und konsistente Ergebnisse unerlässlich ist.
- Optimale Schirmung: Der Federpin ermöglicht eine effektive Anpassung an die Schirmung des Koaxialkabels, was EMV-Probleme und Signalreflexionen minimiert.
- Langlebigkeit: Hochwertige Materialien und die mechanische Integrität der Crimpverbindung gewährleisten eine lange Lebensdauer und Zuverlässigkeit der Verbindung, selbst unter anspruchsvollen Umgebungsbedingungen.
Präzise Fertigung für anspruchsvolle HF-Applikationen
Der DELOCK 89761 ist mehr als nur ein Stecker; er ist ein integraler Bestandteil für die Gewährleistung der Signalintegrität in anspruchsvollen Hochfrequenzumgebungen. Die sorgfältige Auswahl von Materialien, wie dem hochleitfähigen Messing mit einer präzisen Vergoldung, minimiert Signalverluste und Reflexionen. Die geometrische Auslegung des Federpins ist auf die spezifischen Anforderungen des FAKRA G Standards zugeschnitten, um eine perfekte Anpassung an die Kabelgeometrie und die Steckbuchse zu ermöglichen.
Anwendungsspezifische Montage und Handhabung
Für die erfolgreiche Anwendung des DELOCK 89761 ist die korrekte Crimptechnik essenziell. Hierbei wird der Innenleiter des Koaxialkabels präzise durch den Federpin geführt und mittels eines speziellen Crimpwerkzeugs fest mit diesem verbunden. Gleichzeitig sorgt die Crimpung der äußeren Hülse für die sichere Verbindung mit der Schirmung des Kabels. Die Wahl des richtigen Werkzeugs und die Einhaltung der empfohlenen Kabelspezifikationen sind entscheidend für die Leistungsfähigkeit der Verbindung. Eine unsachgemäße Montage kann zu erhöhten Signalverlusten oder mechanischer Instabilität führen.
Warum DELOCK 89761 die beste Wahl ist
Während einfache Steckverbinder möglicherweise für weniger kritische Anwendungen ausreichen, setzt der DELOCK 89761 Maßstäbe in Bezug auf Zuverlässigkeit und Signalqualität. Die spezialisierte Konstruktion als Federpin zum Crimpen ist nicht nur eine Frage der Montage, sondern eine Designentscheidung zur Maximierung der elektrischen und mechanischen Leistung. Im Gegensatz zu Lötverbindungen, die thermisch belastend für das Kabel sein können und zu Sprödigkeit neigen, bietet die Crimp-Technologie eine flexible und dauerhaft belastbare Verbindung. Dies ist besonders wichtig in dynamischen Umgebungen wie im Automobilbereich, wo Vibrationen und Temperaturschwankungen an der Tagesordnung sind.
Häufig gestellte Fragen zu DELOCK 89761 – HF FAKRA G Stecker Federpin zum Crimpen
Was ist der Hauptvorteil der Verwendung eines Federpins zum Crimpen im Vergleich zu anderen Anschlussarten?
Der Hauptvorteil eines Federpins zum Crimpen liegt in der Kombination aus exzellenter elektrischer Leitfähigkeit und hoher mechanischer Stabilität. Die Crimpverbindung gewährleistet eine formschlüssige und zugfeste Verbindung, die Signalverluste minimiert und für Langlebigkeit sorgt, insbesondere unter rauen Betriebsbedingungen.
Für welche Kabeltypen ist der DELOCK 89761 geeignet?
Der DELOCK 89761 ist für Koaxialkabel mit einem Außendurchmesser und Innenleiterdurchmesser konzipiert, die für die FAKRA G Schnittstelle und die Crimp-Montage optimiert sind. Eine genaue Spezifikation des kompatiblen Kabeldurchmessers ist für die optimale Leistung unerlässlich und sollte den technischen Datenblättern des Kabels und des Steckers entnommen werden.
Benötige ich Spezialwerkzeug für die Montage des DELOCK 89761?
Ja, für eine professionelle und zuverlässige Crimpverbindung ist spezielles Crimpwerkzeug für HF-Steckverbinder erforderlich. Dieses Werkzeug gewährleistet den korrekten Anpressdruck und die präzise Verformung, um die mechanische Festigkeit und elektrische Leitfähigkeit zu optimieren.
Ist die vergoldete Oberfläche des Federpins ausschließlich für die Optik?
Nein, die Vergoldung der Kontakte dient primär der Reduzierung des Übergangswiderstands, der Verbesserung der Leitfähigkeit und dem Schutz vor Korrosion und Oxidation. Dies gewährleistet eine konsistente und verlustarme Signalübertragung über einen langen Zeitraum.
Welche Frequenzbereiche werden von diesem Stecker unterstützt?
FAKRA G Steckverbinder sind typischerweise für Frequenzen bis zu 6 GHz und darüber hinaus ausgelegt, was sie für eine Vielzahl von modernen HF-Anwendungen, einschließlich 5G-Technologien, geeignet macht. Die genauen Spezifikationen bezüglich der maximalen Frequenz sollten für spezifische Anwendungen geprüft werden.
Wo finde ich detaillierte Montageanleitungen oder Empfehlungen für Crimpwerkzeuge?
Detaillierte Montageanleitungen und Empfehlungen für kompatibles Werkzeug werden üblicherweise vom Hersteller des Steckverbinders oder von Fachhändlern bereitgestellt. Es ist ratsam, die technischen Dokumentationen des DELOCK 89761 zu konsultieren oder sich direkt an den Kundenservice von Lan.de zu wenden.
Wie unterscheidet sich ein FAKRA G Stecker von anderen FAKRA-Varianten?
FAKRA-Steckverbinder gibt es in verschiedenen Farb- und Kodierungsoptionen (z.B. A, B, C, D, E, F, G), die mechanisch und farblich unterschiedlich sind, um eine Verwechslung und falsche Steckerbelegung zu verhindern. Die Kodierung ‚G‘ spezifiziert eine bestimmte mechanische Ausführung und Farbgebung, die für bestimmte Anwendungen reserviert ist, um Kompatibilität und korrekte Installation sicherzustellen.
