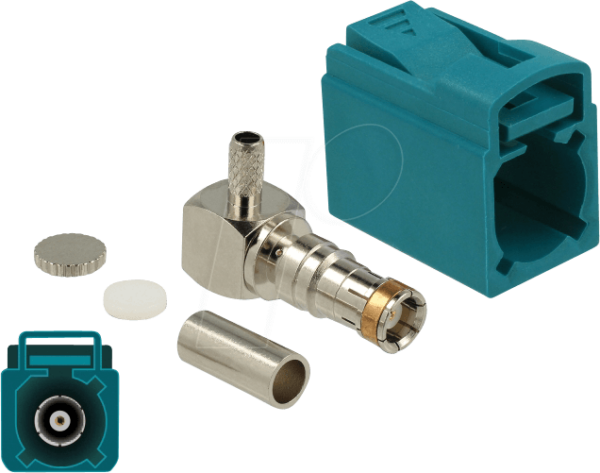

Hochwertige HF-Verbindungslösungen: DELOCK 89723 10er-Pack FAKRA Z Buchsen 90° zum Crimpen
Für alle, die professionelle und zuverlässige Funkfrequenz (HF)-Verbindungen in anspruchsvollen Umgebungen realisieren müssen, bietet die DELOCK 89723 eine überlegene Lösung. Dieses 10er-Pack beinhaltet hochwertige FAKRA Z Buchsen im 90°-Winkel, die speziell für das präzise Crimpen entwickelt wurden. Ideal für Systemintegratoren, Car-Multimedia-Experten und Entwickler, die eine stabile und störungsfreie Signalübertragung für GPS, DAB, GSM oder Automotive-Anwendungen gewährleisten möchten.
Optimale Signalintegrität durch präzises Design
Die DELOCK 89723 FAKRA Z Buchsen sind konzipiert, um die Herausforderungen moderner HF-Anwendungen zu meistern. Im Gegensatz zu Standardsteckverbindern, die anfällig für Signalverluste und Interferenzen sein können, bietet die FAKRA-Spezifikation eine robuste und sichere Verbindung. Der 90°-Winkel ermöglicht eine platzsparende und ordentliche Kabelführung, was besonders in beengten Einbauräumen von Fahrzeugen oder Geräten von unschätzbarem Wert ist. Das Crimpen als Verbindungsmethode garantiert eine mechanisch belastbare und elektrisch leitfähige Verbindung, die Vibrationen und Temperaturschwankungen standhält.
Vorteile der DELOCK 89723 FAKRA Z Buchsen im Überblick
- Hohe Frequenzbandbreite: Ausgelegt für den Betrieb in einer Vielzahl von HF-Bändern, was Flexibilität für diverse Anwendungen ermöglicht.
- Hervorragende mechanische Stabilität: Die Crimp-Verbindung sorgt für eine dauerhaft sichere und vibrationsfeste Verbindung, die auch unter rauen Bedingungen Bestand hat.
- Platzsparende Installation: Der 90°-Winkel des Steckverbinders optimiert die Kabelführung und minimiert den benötigten Bauraum, entscheidend für kompakte Geräte und Fahrzeuge.
- Robuste Konstruktion: Gefertigt aus hochwertigen Materialien, die Langlebigkeit und Zuverlässigkeit auch bei häufiger Nutzung gewährleisten.
- Farbcodierung: Die FAKRA-Steckverbinder sind farbkodiert (Z-Code), um eine versehentliche Verpolung und somit Fehlfunktionen zu verhindern.
- Einfache Montage: Das Crimpen ermöglicht eine schnelle und effiziente Konfektionierung mit geeignetem Werkzeug, was die Installationszeit reduziert.
- Vielseitige Anwendung: Perfekt geeignet für GPS-Antennen, DAB/DAB+ Radiosysteme, Mobilfunkmodule und diverse Automotive-Infotainmentsysteme.
- Professionelles 10er-Pack: Bietet eine kosteneffiziente Lösung für Projekte, die mehrere Anschlüsse erfordern, und stellt sicher, dass stets Ersatzmaterial verfügbar ist.
Technische Spezifikationen im Detail
Die DELOCK 89723 FAKRA Z Buchsen sind ein Paradebeispiel für durchdachte Ingenieurskunst im Bereich der HF-Technik. Sie basieren auf dem etablierten FAKRA-Standard (Fachverband der Automobil-Kabelhersteller), der für seine Zuverlässigkeit und Robustheit bekannt ist. Der „Z“-Code der Buchse weist auf ihre universelle Anwendbarkeit und Kompatibilität mit verschiedenen FAKRA-Typen hin, wobei die spezifische Farbkodierung (typischerweise blau für Z-Code) eine klare Identifizierung und korrekte Verbindung sicherstellt.
Konstruktion und Materialauswahl
Die Konstruktion der Buchse ist auf maximale Signalintegrität ausgelegt. Der 90°-Winkel ist nicht nur ein Designmerkmal zur Platzersparnis, sondern auch so geformt, dass er Impedanzanpassungen minimiert und Reflexionen reduziert, die zu Signalverlusten führen können. Die für das Crimpen vorgesehene Anschlussart bedeutet, dass die Signalader und die Abschirmung des Koaxialkabels getrennt voneinander gecrimpt werden. Dies ermöglicht eine präzise und sichere elektrische Verbindung, die auch mechanischen Belastungen standhält. Die Gehäusematerialien sind so gewählt, dass sie Umwelteinflüssen wie Temperaturschwankungen, Feuchtigkeit und Vibrationen widerstehen, was für den Einsatz im Automobilbereich oder in Industrieumgebungen unerlässlich ist.
Anwendungsbereiche und Synergien
Die DELOCK 89723 ist ein essenzieller Bestandteil für eine breite Palette von HF-Anwendungen. Im Automotive-Bereich sind dies vor allem Systeme wie GPS-Navigation, DAB+ (Digital Audio Broadcasting) Empfang und die Anbindung von Mobilfunkmodulen für Freisprecheinrichtungen oder Datenverbindungen. Auch in modernen Fahrzeugen mit komplexen Infotainmentsystemen spielen FAKRA-Verbindungen eine zentrale Rolle. Über den Automotive-Sektor hinaus finden diese Buchsen Anwendung in der Professionellen Kommunikationstechnik, bei der Anbindung von Testgeräten, in der IoT-Entwicklung für drahtlose Sensornetzwerke oder bei der Integration von Kommunikationsmodulen in industrielle Steuerungs- und Überwachungssysteme.
Die Kombination mit hochwertigen Koaxialkabeln, die ebenfalls für die Crimp-Technik geeignet sind, und dem passenden Werkzeug bildet die Grundlage für eine professionelle HF-Verbindung. Dies stellt sicher, dass die von den Antennen empfangenen oder von den Geräten gesendeten Signale mit minimaler Dämpfung und maximaler Reinheit übertragen werden. Die Verwendung von FAKRA-Steckverbindern eliminiert die Notwendigkeit von Übergängen zu anderen Steckertypen, die zusätzliche Schwachstellen darstellen könnten.
| Merkmal | Beschreibung |
|---|---|
| Steckverbindertyp | FAKRA Z Buchse |
| Anschlussart | Crimpen |
| Bauform | 90° Winkel |
| Frequenzbereich | Für den Einsatz in gängigen Automotive- und Kommunikations-HF-Bändern optimiert (z.B. GPS, DAB, GSM, WLAN bis ca. 6 GHz, je nach Kabelqualität) |
| Gehäusematerial | Hochwertiger Kunststoff für Langlebigkeit und Isolation |
| Kontaktmaterial | Metalllegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Einbauort | Geeignet für verschiedene Schnittstellen, typischerweise auf Leiterplatten oder Kabeln montiert |
| Farbkodierung | Z-Code (typischerweise blau) zur eindeutigen Identifikation und Verpolungssicherheit |
| Packungsgröße | 10 Stück |
Häufig gestellte Fragen zu DELOCK 89723 10 – HF FAKRA Z Buchse 90° zum Crimpen
Was bedeutet „FAKRA Z Buchse“ und warum ist sie wichtig?
FAKRA steht für Fachverband der Automobil-Kabelhersteller und bezeichnet einen Standard für Koaxialsteckverbinder, der speziell für die Anforderungen im Automobilbereich entwickelt wurde. Die „Z“-Buchse ist dabei eine universelle Variante, die mit verschiedenen FAKRA-Steckertypen kompatibel ist. Die Farbkodierung, wie die blaue Kennzeichnung des Z-Codes, sorgt für eine eindeutige Identifikation und verhindert falsche Verbindungen, was in sicherheitsrelevanten Systemen unerlässlich ist.
Welche Art von Kabeln kann ich mit diesen Buchsen crimpen?
Diese Buchsen sind für das Crimpen von Standard-Koaxialkabeln mit einem entsprechenden Durchmesser ausgelegt. Typischerweise werden RG174, RG178, RG316 oder ähnliche Kabel mit einem Mittelleiterdurchmesser, der dem Crimp-Dorn der Buchse entspricht, verwendet. Die genaue Kompatibilität hängt vom spezifischen Kabelprofil ab, und es wird empfohlen, die Datenblätter des Kabels und der Buchse zu konsultieren.
Ist das Crimpen eine zuverlässige Verbindungsmethode für HF-Signale?
Ja, das Crimpen ist eine äußerst zuverlässige Methode für HF-Verbindungen, insbesondere in Umgebungen mit Vibrationen oder mechanischer Beanspruchung. Durch den Einsatz von spezialisierten Crimpwerkzeugen wird eine dauerhafte und elektrische sowie mechanische Verbindung zwischen dem Kabel und dem Steckverbinder hergestellt. Diese Methode minimiert Übergangswiderstände und sorgt für eine stabile Signalübertragung.
Für welche spezifischen Anwendungen sind diese 90°-Buchsen besonders geeignet?
Die 90°-Bauform ist ideal für Anwendungen, bei denen der Platz begrenzt ist und eine saubere Kabelführung erforderlich ist. Dies ist besonders im Automobilbereich der Fall, z.B. bei der Installation von GPS-Antennen, DAB+-Radioempfängern, Rückfahrkameras oder Mobilfunkmodulen in beengten Armaturenbrettern oder Kofferräumen. Sie erleichtern die Integration und verhindern unnötige Kabelbiegungen, die das Signal beeinträchtigen könnten.
Wie unterscheidet sich der 90°-Winkel von einer geraden (180°) FAKRA-Buchse?
Der Hauptunterschied liegt in der räumlichen Ausrichtung des Kabels nach der Verbindung. Eine gerade Buchse führt das Kabel in der gleichen Achse wie die Buchsenmontage weiter, während eine 90°-Buchse das Kabel rechtwinklig zur Achse ableitet. Dies hat direkte Auswirkungen auf die Kabelführung und den benötigten Platz. Die 90°-Variante ist platzsparender, wenn das Kabel seitlich abgeführt werden muss.
Sind diese Buchsen für alle Frequenzbänder geeignet?
FAKRA-Steckverbinder sind in der Regel für einen breiten Frequenzbereich ausgelegt, der gängige Anwendungen wie GPS (ca. 1,5 GHz), DAB (ca. 170-240 MHz), GSM (ca. 900/1800 MHz), WLAN (2,4 GHz, 5 GHz) und auch höhere Frequenzen bis in den Gigahertz-Bereich abdeckt. Die Leistung hängt jedoch auch von der Qualität des verwendeten Kabels und der Präzision der Crimpverbindung ab.
Was ist im 10er-Pack enthalten und wofür benötige ich mehrere?
Das 10er-Pack enthält zehn Stück der DELOCK 89723 FAKRA Z Buchsen im 90°-Winkel zum Crimpen. Es ist üblich, mehrere dieser Buchsen für verschiedene Geräte oder Systeme zu benötigen. Ob es sich um die Installation mehrerer Antennen in einem Fahrzeug handelt, um die Ausstattung mehrerer Geräte mit HF-Schnittstellen oder um Ersatzmaterial für zukünftige Projekte, das 10er-Pack bietet eine kosteneffiziente und praktische Lösung.
