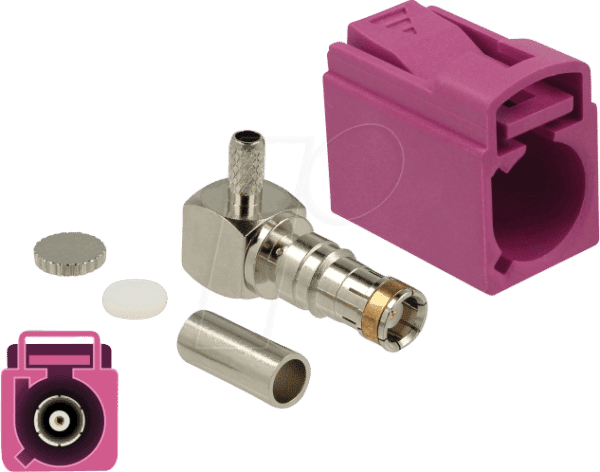

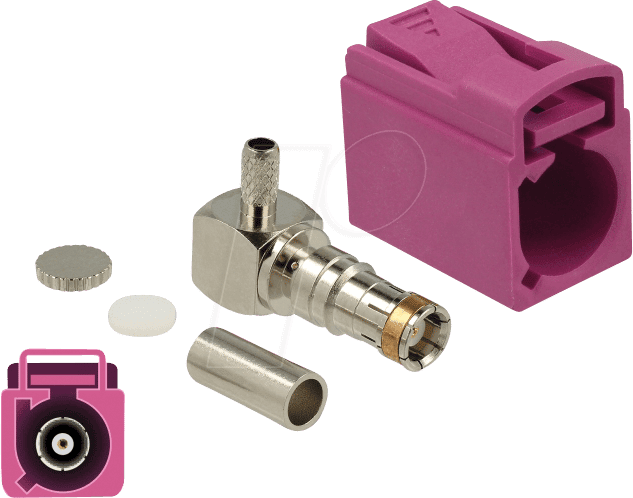

Hochwertige HF-Verbindungslösung: DELOCK 89720 HF FAKRA H Buchse 90° zum Crimpen
Für professionelle Anwender und anspruchsvolle DIY-Enthusiasten, die eine zuverlässige und verlustarme Hochfrequenz-Verbindung in beengten Platzverhältnissen benötigen, bietet die DELOCK 89720 HF FAKRA H Buchse 90° zum Crimpen die ideale Lösung. Diese speziell entwickelte Buchse ermöglicht die präzise Anbindung von Koaxialkabeln in einem 90-Grad-Winkel, was den Einbau in Gehäusen oder auf Platinen erheblich vereinfacht und unnötige Kabelbiegungen vermeidet, die Signalintegrität beeinträchtigen könnten.
Präzision und Zuverlässigkeit für Ihre HF-Anwendungen
Die DELOCK 89720 zeichnet sich durch ihre erstklassige Verarbeitungsqualität und die Verwendung hochwertiger Materialien aus. Dies garantiert eine stabile und dauerhafte Verbindung, die für anspruchsvolle Anwendungen im Bereich der Funktechnik, Telematik oder Messtechnik unerlässlich ist. Die FAKRA-Spezifikation steht für Robustheit und eine sichere Verriegelung, die ein unbeabsichtigtes Lösen der Verbindung verhindert. Durch den 90-Grad-Winkel wird zudem eine platzsparende Installation ermöglicht, was gerade bei kompakten Geräten von großem Vorteil ist.
Technische Spezifikationen und Konstruktionsmerkmale
Die Konstruktion der DELOCK 89720 HF FAKRA H Buchse 90° zum Crimpen ist auf maximale Signalintegrität und einfache Montage ausgelegt. Die Buchse ist für das Crimpen von Koaxialkabeln konzipiert, was eine sichere und elektrisch leitfähige Verbindung zwischen Kabel und Buchse gewährleistet. Die 90-Grad-Ausrichtung minimiert den Platzbedarf und erleichtert die Kabelführung in engen Bauräumen. Dies ist entscheidend, um Signalreflexionen und Dämpfung zu reduzieren, was sich direkt auf die Leistung Ihrer HF-Systeme auswirkt.
Vorteile der DELOCK 89720 im Überblick
- Platzsparende Installation: Der 90-Grad-Winkel ermöglicht eine effiziente Raumnutzung und vereinfacht die Kabelführung.
- Sichere Steckverbindung: FAKRA-Standard garantiert eine robuste und zuverlässige Verbindung, die gegen unbeabsichtigtes Lösen gesichert ist.
- Optimale Signalintegrität: Reduzierte Biegeradien und die präzise Fertigung minimieren Signalverluste und Reflexionen.
- Einfache Montage: Die Möglichkeit zum Crimpen sorgt für eine schnelle und sichere Installation am Koaxialkabel.
- Hohe Langlebigkeit: Robuste Konstruktion und hochwertige Materialien gewährleisten eine lange Lebensdauer auch unter anspruchsvollen Bedingungen.
- Vielseitige Einsatzmöglichkeiten: Ideal für Automotive, Telematik, Messtechnik, Funkmodule und andere HF-Anwendungen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Anschlusstyp | FAKRA H Buchse |
| Biegeradius | 90 Grad |
| Montageart | Zum Crimpen |
| Kabeltyp | Koaxialkabel (spezifische Durchmesser können variieren, Kompatibilität prüfen) |
| Gehäusematerial | Hochwertiger Kunststoff mit guter elektrischer Isolierung |
| Kontakmaterial | Messing mit einer hochwertigen Beschichtung (z.B. Vernickelung oder Vergoldung) für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Betriebsfrequenzbereich | Breiter Frequenzbereich, typisch bis zu 6 GHz (für viele gängige HF-Anwendungen ausgelegt) |
| Temperaturbereich | Geeignet für einen weiten Betriebstemperaturbereich, typischerweise von -40°C bis +85°C |
Anwendungsbereiche: Wo die DELOCK 89720 glänzt
Die DELOCK 89720 HF FAKRA H Buchse 90° zum Crimpen ist ein unverzichtbares Bauteil für eine Vielzahl von Anwendungen, bei denen eine präzise und effiziente HF-Signalübertragung entscheidend ist. Im Automobilsektor findet sie breite Verwendung für GPS-, GSM-, DAB- oder WLAN-Antennenanschlüsse, wo der begrenzte Bauraum und die Notwendigkeit einer robusten Verbindung im Vordergrund stehen. Ebenso bewährt sie sich in der Telematik, bei M2M-Kommunikationslösungen oder in der industriellen Messtechnik, wo eine störungsfreie Datenübertragung gewährleistet sein muss. Auch im Bereich der professionellen Audio- und Videotechnik oder bei der Entwicklung von Funkmodulen für IoT-Geräte spielt diese Buchse eine wichtige Rolle.
Maximale Signalintegrität durch präzise Fertigung
Die Konstruktion der DELOCK 89720 ist darauf ausgelegt, Signalverluste auf ein Minimum zu reduzieren. Dies wird durch die exakte Fertigung der Kontakte und die optimierte Geometrie der Buchse erreicht. Die 90-Grad-Krümmung ist so gestaltet, dass sie den Kabelverlauf nicht übermäßig einschränkt und somit unerwünschte Signalreflexionen vermieden werden. Die Crimp-Verbindung sorgt für eine mechanisch stabile und elektrisch leitfähige Anbindung des Koaxialkabels, was für die Aufrechterhaltung der Impedanz und die Reduzierung von Dämpfungseffekten entscheidend ist. Im Gegensatz zu einfacheren Steckverbindern bietet die FAKRA-Technologie eine zusätzliche Sicherheit und Zuverlässigkeit.
Qualität und Langlebigkeit für professionelle Anforderungen
Bei der Entwicklung der DELOCK 89720 wurde besonderer Wert auf die Auswahl hochwertiger Materialien gelegt. Das Gehäuse besteht aus robustem Kunststoff, der sowohl gute Isoliereigenschaften als auch Widerstandsfähigkeit gegenüber Umwelteinflüssen aufweist. Die Kontakte sind typischerweise aus Messing gefertigt und mit einer leitfähigen Beschichtung versehen, um Korrosion vorzubeugen und eine optimale Signalübertragung über lange Zeiträume zu gewährleisten. Diese Kombination aus Materialqualität und präziser Verarbeitung resultiert in einer hohen Langlebigkeit, die auch den Anforderungen professioneller Anwendungen gerecht wird.
Häufig gestellte Fragen (FAQ)
Was ist der Hauptvorteil der 90-Grad-Winkelung dieser Buchse?
Der Hauptvorteil der 90-Grad-Winkelung ist die platzsparende Installation. Sie ermöglicht es, Kabel in beengten Gehäusen oder auf Platinen effizient zu verlegen, ohne starke Knicke, die die Signalintegrität beeinträchtigen könnten. Dies erleichtert das Design kompakter und integrierter HF-Systeme.
Welche Art von Koaxialkabeln kann mit der DELOCK 89720 verwendet werden?
Diese Buchse ist zum Crimpen von Koaxialkabeln konzipiert. Die genaue Kompatibilität hängt vom Außendurchmesser des Kabels sowie dem Durchmesser des Innenleiters und der Abschirmung ab. Es wird empfohlen, die Spezifikationen des Kabels mit den Anschlussmaßen der Buchse abzugleichen, um eine optimale Passform zu gewährleisten.
Was bedeutet FAKRA H und was sind die Vorteile dieser Spezifikation?
FAKRA (Fachkreis für Automation und Robotik) ist ein Standard für Steckverbindungen, der häufig in der Automobilindustrie eingesetzt wird. Die „H“-Variante kennzeichnet eine spezifische Farbkodierung und Ausführung, die in der Regel eine mechanische und farbliche Unterscheidung von anderen FAKRA-Typen ermöglicht, um Fehlsteckungen zu vermeiden. FAKRA-Steckverbinder bieten eine robuste Bauweise und eine sichere Verriegelung.
Ist diese Buchse für Hochfrequenzanwendungen geeignet?
Ja, die DELOCK 89720 ist speziell für Hochfrequenzanwendungen konzipiert. Die präzise Fertigung und die Einhaltung der FAKRA-Spezifikation stellen sicher, dass die Signalintegrität über einen breiten Frequenzbereich erhalten bleibt, was für viele HF-Systeme unerlässlich ist.
Wie wird die Verbindung zwischen Kabel und Buchse hergestellt?
Die Verbindung wird durch einen Crimpvorgang hergestellt. Hierbei werden die Kontakte des Koaxialkabels mithilfe eines speziellen Crimpwerkzeugs fest mit der Buchse verbunden. Dies sorgt für eine mechanisch stabile und elektrisch leitfähige Verbindung.
Welche typischen Anwendungsbereiche gibt es für diese Buchse?
Typische Anwendungsbereiche umfassen die Automobilindustrie (GPS, GSM, DAB, WLAN), Telematiksysteme, M2M-Kommunikation, industrielle Messtechnik, Funkmodule, IoT-Geräte und professionelle Audio- und Videotechnik, überall dort, wo eine zuverlässige HF-Verbindung in kompakter Bauweise benötigt wird.
Bietet die DELOCK 89720 eine gute Abschirmung gegen Störsignale?
Ja, durch die Konstruktion als FAKRA-Steckverbinder und die korrekte Anbindung des Koaxialkabels wird eine gute Abschirmung gegen externe Störsignale erreicht. Die Qualität der Abschirmung ist jedoch auch stark von der Qualität des verwendeten Koaxialkabels und der korrekten Vercrimung abhängig.
