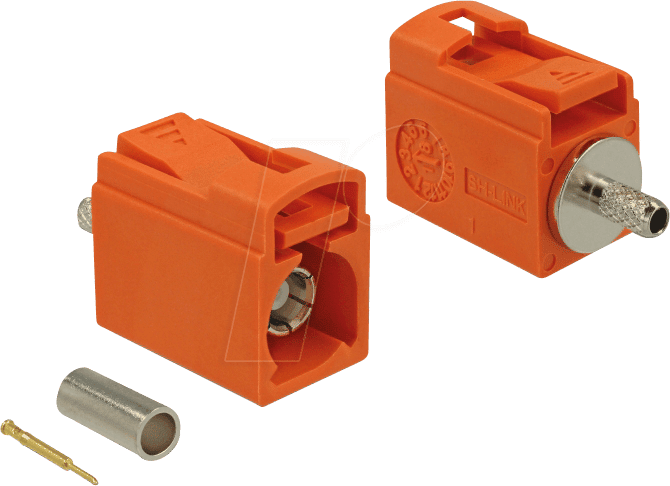

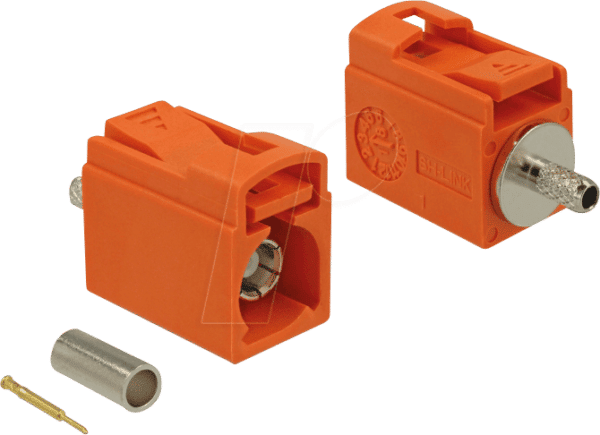

Präzise Verbindungslösungen für anspruchsvolle HF-Anwendungen: DELOCK 89711 – HF FAKRA M Buchse 21 mm (kurz) zum Crimpen
Wenn es um zuverlässige und störungsfreie Hochfrequenzverbindungen geht, ist die Wahl der richtigen Komponenten entscheidend. Die DELOCK 89711 HF FAKRA M Buchse mit einer Länge von 21 mm, konzipiert für das Crimpen, stellt die ideale Lösung für Techniker, Systemintegratoren und anspruchsvolle Heimwerker dar, die eine präzise und sichere Verbindung in ihren HF-Systemen, insbesondere in Fahrzeugen oder professionellen AV-Installationen, gewährleisten müssen. Diese Buchse übertrifft Standardlösungen durch ihre spezifische Bauform und die garantierte Qualität, die für eine optimale Signalintegrität in kritischen Anwendungen unerlässlich ist.
Maximale Signalqualität durch optimiertes Design
Die DELOCK 89711 HF FAKRA M Buchse zeichnet sich durch ein Design aus, das speziell auf die Reduzierung von Signalverlusten und die Minimierung von Störeinflüssen im HF-Frequenzbereich optimiert ist. Durch die kompakte Bauform mit einer Länge von 21 mm ermöglicht sie flexible Installationen, selbst in beengten Platzverhältnissen, wie sie typischerweise in der Automobilindustrie oder bei der Integration von Kommunikationssystemen auftreten. Die FAKRA (Fachkreis Automobil) Spezifikation garantiert eine standardisierte, mechanisch sichere und farblich kodierte Steckverbindung, die eine Verpolung ausschließt und somit Installationsfehler vermeidet. Die Ausführung als Buchse zum Crimpen bietet höchste Flexibilität bei der Kabelkonfektionierung und ermöglicht eine feste, dauerhafte Verbindung, die für den robusten Einsatz unter diversen Umgebungsbedingungen ausgelegt ist.
Herausragende Merkmale der DELOCK 89711 HF FAKRA M Buchse
- Optimierte Impedanzkontrolle: Die Konstruktion der Buchse ist auf eine durchgängig kontrollierte Impedanz von 50 Ohm ausgelegt, was für eine maximale Signalübertragung ohne Reflexionen unerlässlich ist.
- Sichere Crimpverbindung: Das Crimpen bietet eine mechanisch äußerst stabile und elektrisch leitfähige Verbindung, die Vibrationen und mechanischen Belastungen besser standhält als viele alternative Verbindungsmethoden.
- FAKRA Standardkonformität: Die Einhaltung des FAKRA-Standards gewährleistet Kompatibilität mit einer breiten Palette von HF-Geräten und -Kabeln, insbesondere in den Bereichen Automotive, GPS, Mobilfunk und Rundfunk.
- Farbkodierung: Die Buchse verfügt über eine spezifische Farbkodierung, die eine eindeutige Identifizierung und korrekte Steckerzuordnung ermöglicht, was Installationsfehler und somit Leistungseinbußen verhindert.
- Kompakte Bauform (21 mm): Die geringe Einbaulänge erlaubt den Einsatz in Geräten und Kabelbäumen mit begrenztem Platzangebot, ohne Kompromisse bei der Leistung eingehen zu müssen.
- Hochwertige Materialien: Die Verwendung von korrosionsbeständigen Materialien und einer präzisen Fertigung gewährleistet Langlebigkeit und Zuverlässigkeit auch unter anspruchsvollen Betriebsbedingungen.
- Einfache Handhabung: Die Buchse ist für eine unkomplizierte und effiziente Montage durch Crimpen konzipiert, was die Installationszeit reduziert.
Technische Spezifikationen und Eigenschaften
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | HF-Steckverbinder |
| Steckertyp | FAKRA M (Male) Buchse |
| Bauform | Kurz (21 mm Einbaulänge) |
| Anschlussart | Zum Crimpen (Cable Mount) |
| Impedanz | 50 Ohm |
| Frequenzbereich | Bis 6 GHz (typisch für FAKRA, optimiert für gängige Anwendungen) |
| Material (Gehäuse) | Hochwertiger Kunststoff mit UV-Beständigkeit und thermischer Stabilität |
| Material (Kontakte) | Messing mit Vergoldung für optimale Leitfähigkeit und Korrosionsschutz |
| Gehäusefarbe | Farbkodiert für spezifische Anwendung (z.B. Blau für GPS) |
| Isolationswiderstand | >= 1000 MΩ bei 500 V DC |
| Kontaktwiderstand | <= 20 mΩ (Center-Kontakt), <= 30 mΩ (Außenkontakt) |
| Vibrationsfestigkeit | Hohe mechanische Stabilität durch Crimpverbindung |
| Einsatztemperatur | -40 °C bis +85 °C |
| Anwendungsbereiche | Automotive (GPS, DAB, GSM, Bluetooth), Telematik, IoT-Geräte, professionelle Audio-/Videoverteilung, Mess- und Prüftechnik |
Der Vorteil der Crimp-Technologie für HF-Verbindungen
Die Entscheidung für eine Buchse zum Crimpen ist ein klares Statement für Zuverlässigkeit und Langlebigkeit. Im Gegensatz zu Lötverbindungen oder einfachen Klemmverbindungen erzielt das Crimpen eine mechanisch und elektrisch überlegene Verbindung. Ein korrekt gecrimpter Stecker bildet eine untrennbare Einheit mit dem Kabelmantel und der Innenlitze. Dies gewährleistet eine konstant niedrige Übergangsimpedanz über die gesamte Lebensdauer des Anschlusses, selbst unter extremen Bedingungen wie starken Vibrationen, Temperaturschwankungen oder mechanischer Belastung. Für die DELOCK 89711 HF FAKRA M Buchse bedeutet dies, dass Signalintegrität auch in anspruchsvollsten Umgebungen wie dem Fahrzeuginnenraum oder industriellen Umgebungen auf höchstem Niveau gehalten wird. Die Crimpzange ermöglicht eine kontrollierte Umformung des Steckerkörpers, die sich perfekt an den Leiter und den Schirm des Koaxialkabels anpasst und so eine optimale elektrische und mechanische Verbindung schafft, die für Hochfrequenzanwendungen unverzichtbar ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Die DELOCK 89711 HF FAKRA M Buchse 21 mm (kurz) zum Crimpen ist ein vielseitiges Bauteil, das sich für eine breite Palette von Anwendungen eignet, bei denen eine zuverlässige Hochfrequenzverbindung unerlässlich ist. Insbesondere im Automotive-Bereich hat sich die FAKRA-Schnittstelle als Standard etabliert. Ob zur Anbindung von GPS-Antennen, zur Signalübertragung von DAB/DAB+-Radiosystemen, zur Integration von Mobilfunkmodulen (GSM, 3G, 4G, 5G) oder zur Implementierung von Bluetooth-Freisprecheinrichtungen – diese Buchse bietet eine robuste und kompatible Lösung. Auch in Systemen der Telematik, wo Daten über Funk übertragen werden, spielt sie eine Schlüsselrolle. Über den Automotive-Sektor hinaus findet die Buchse Anwendung in professionellen Audio- und Videoverteilungsanlagen, wo präzise Signalübertragung ohne Qualitätsverlust gefordert ist. Ebenso ist sie eine wertvolle Komponente in der Mess- und Prüftechnik sowie bei der Entwicklung und Integration von IoT-Geräten, die auf stabile Funkverbindungen angewiesen sind. Die kurze Bauform ist dabei ein entscheidender Vorteil, wenn der Platz begrenzt ist, wie beispielsweise bei der Nachrüstung von Antennen oder der Reparatur von Kabelbäumen.
FAQ – Häufig gestellte Fragen zu DELOCK 89711 – HF FAKRA M Buchse 21 mm (kurz) zum Crimpen
Was ist der Hauptvorteil einer FAKRA-Buchse gegenüber einer Standard-Koaxialbuchse?
Der Hauptvorteil einer FAKRA-Buchse liegt in ihrer standardisierten Bauform für den Einsatz in Fahrzeugen und anderen Umgebungen, die eine hohe Vibrationsfestigkeit und eindeutige Farbkodierung zur Vermeidung von Fehlsteckungen erfordern. FAKRA-Steckverbinder sind speziell auf die Anforderungen des Automotive-Bereichs zugeschnitten, was eine höhere Zuverlässigkeit und einfache Installation gewährleistet.
Welches Werkzeug wird zum Crimpen dieser Buchse benötigt?
Zum professionellen Crimpen dieser Buchse wird eine spezielle Crimpzange für FAKRA-Steckverbinder benötigt. Das passende Werkzeug stellt sicher, dass die Verbindung mechanisch stabil und elektrisch leitfähig wird, was für die Signalintegrität im Hochfrequenzbereich unerlässlich ist.
Kann ich diese Buchse auch verlöten?
Obwohl ein Löten theoretisch möglich wäre, ist das Crimpen die von den Herstellern vorgesehene und empfohlene Verbindungsmethode für FAKRA-Steckverbinder. Die Crimpverbindung bietet eine deutlich höhere mechanische Festigkeit und Zuverlässigkeit, insbesondere unter Vibrationsbelastung, was für HF-Anwendungen kritisch ist.
Für welche Arten von Koaxialkabeln ist diese Buchse geeignet?
Diese Buchse ist primär für die Verwendung mit Koaxialkabeln konzipiert, die für den FAKRA-Standard ausgelegt sind, insbesondere Kabel vom Typ RG-174, RG-178 oder ähnliche dünnere Kabel mit einem Außendurchmesser, der zum Crimpen geeignet ist. Die genaue Kabelkompatibilität hängt vom Innendurchmesser des Schirms und des Leitermantels ab, der von der Crimpform der Buchse aufgenommen wird.
Was bedeutet die „kurze“ Bauform (21 mm)?
Die Angabe „21 mm“ bezieht sich auf die Einbaulänge der Buchse, also die Länge, die sie nach der Montage in einer Gehäusewand oder einem Gerät einnimmt. Eine kurze Bauform ist vorteilhaft in beengten Platzverhältnissen, wie sie in Fahrzeugen oder kompakten Elektronikgehäusen häufig vorkommen.
Bietet die Buchse Schutz vor Umwelteinflüssen wie Feuchtigkeit?
Die FAKRA-Schnittstelle selbst bietet durch ihre formschlüssige Verbindung und oft integrierte Dichtungen einen gewissen Schutz vor Umwelteinflüssen. Die eigentliche Schutzwirkung hängt jedoch stark von der korrekten Installation und der Verwendung der Buchse in Verbindung mit einem passenden Kabel und ggf. zusätzlichen Dichtungen oder Umspritzungen ab.
Welche Frequenzbereiche werden von dieser FAKRA-Buchse typischerweise unterstützt?
FAKRA-Steckverbinder, einschließlich dieses Modells, sind in der Regel für Frequenzbereiche bis 6 GHz spezifiziert. Dies deckt alle gängigen Anwendungen wie GPS, Mobilfunk, WLAN und Bluetooth ab. Für extrem hohe Frequenzen über 6 GHz hinaus sind spezielle Hochfrequenzsteckverbinder erforderlich.
