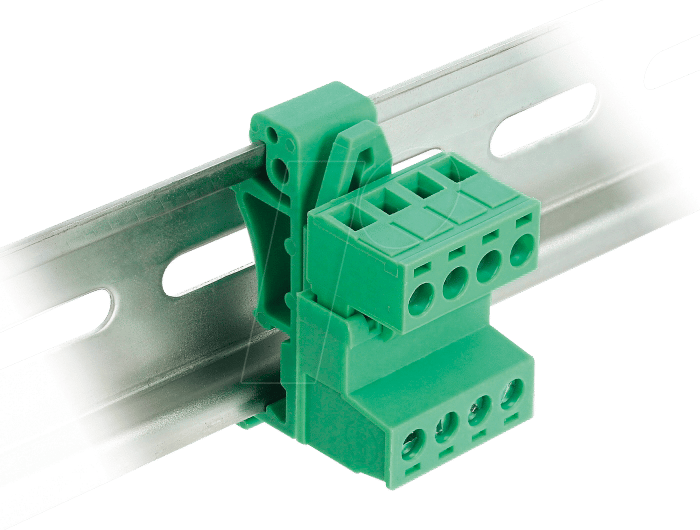

Präzise Verbindungen für anspruchsvolle Technik: Der DELOCK 66079 – Ihr gewinkelter 4-Pin Terminalblock
Sie benötigen eine zuverlässige und platzsparende Lösung zur Verbindung von elektrischen Komponenten? Der DELOCK 66079 Terminalblock mit 4 Pins und einer gewinkelten Ausführung ist die ideale Wahl für Ingenieure, Techniker und Hobbyisten, die Wert auf Stabilität, einfache Handhabung und eine saubere Integration in ihren Projekten legen. Dieses präzise gefertigte Bauteil löst das Problem ineffizienter oder unzuverlässiger Steckverbindungen, indem es eine sichere und dauerhafte Verbindung garantiert, selbst unter anspruchsvollen Bedingungen.
Hochwertige Konstruktion für maximale Zuverlässigkeit
Der DELOCK 66079 zeichnet sich durch seine überlegene Konstruktion aus, die ihn von simplen Standardlösungen abhebt. Die gewinkelte Bauform ermöglicht eine optimierte Kabelführung, insbesondere in beengten Gehäusen oder auf eng bestückten Leiterplatten. Dies minimiert mechanische Belastungen auf die Verbindungen und beugt Kabelbrüchen vor. Die robusten Kontakte gewährleisten einen geringen Übergangswiderstand und eine sichere Stromübertragung, was für die Leistungsfähigkeit und Langlebigkeit Ihrer elektronischen Systeme von entscheidender Bedeutung ist. Die Materialauswahl, auf die wir später noch detaillierter eingehen, ist auf Langlebigkeit und Beständigkeit gegen Umwelteinflüsse ausgelegt.
Vorteile des DELOCK 66079 Terminalblocks
- Platzoptimierte gewinkelte Bauform: Ideal für Installationen mit begrenztem Bauraum, ermöglicht eine effiziente Kabelführung und reduziert die Gesamtgröße des elektronischen Aufbaus.
- Sichere 4-Pin Verbindung: Bietet eine stabile und zuverlässige elektrische Verbindung für bis zu vier separate Leiter, ideal für vielseitige Anwendungen in der Elektronik und IT.
- Hochwertige Materialien: Gefertigt aus widerstandsfähigen Kunststoffen und korrosionsbeständigen Metallkontakten für eine lange Lebensdauer und zuverlässigen Betrieb.
- Einfache Montage: Konzipiert für eine unkomplizierte Löt- oder Schraubmontage, was den Installationsprozess beschleunigt und vereinfacht.
- Reduzierte mechanische Belastung: Die Winkelung minimiert die Zugbelastung auf die Anschlussdrähte und Kontakte, was die Ausfallwahrscheinlichkeit reduziert.
- Vielseitige Einsatzmöglichkeiten: Geeignet für eine breite Palette von Anwendungen, von der Stromversorgung über Signalführung bis hin zur Vernetzung von Geräten.
- Professionelle Optik: Trägt zu einem aufgeräumten und professionellen Erscheinungsbild Ihrer Elektronikprojekte bei.
Technische Spezifikationen und Designmerkmale
Der DELOCK 66079 ist mehr als nur ein einfacher Verbinder; er ist ein präzise entwickeltes Bauteil, das auf die spezifischen Anforderungen moderner Elektronik zugeschnitten ist. Seine kompakte Bauform in Verbindung mit der 90-Grad-Winkelung macht ihn zu einer ausgezeichneten Wahl, wenn es darum geht, vertikale oder horizontale Anschlussmöglichkeiten zu schaffen, ohne wertvollen Platz zu verschwenden. Die Ausführung mit 4 Pins ermöglicht eine flexible Konfiguration für verschiedene elektrische Aufgaben, sei es die Verteilung von Strom, die Übertragung von Steuersignalen oder die Verbindung von Kommunikationsleitungen.
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Terminalblock, Anschlussklemme |
| Anzahl der Pins | 4 |
| Ausführung | Gewinkelt (90°) |
| Gehäusematerial | Hochleistungskunststoff (UL94-V0 klassifiziert für Flammwidrigkeit und Isolationssicherheit) |
| Kontaktmaterial | Verzinntes Kupferlegierung für exzellente Leitfähigkeit und Korrosionsbeständigkeit |
| Nennspannung | Bis zu 300V AC (abhängig von der Umgebung und Isolationsstrecke) |
| Nennstrom | Bis zu 10A (für dauerhaften Betrieb, Kühlung und Drahtquerschnitt beachten) |
| Einsatztemperatur | -40°C bis +105°C für zuverlässigen Betrieb unter variierenden Bedingungen |
| Montageart | Lötbar auf Leiterplatte (Through-Hole Technology – THT) |
| Isolationswiderstand | Mindestens 100 MOhm bei 500V DC |
| Mechanische Lebensdauer | Über 500 Steckzyklen (bei sachgemäßer Handhabung) |
| Konformität | RoHS-konform, CE-zertifiziert |
Anwendungsgebiete für den DELOCK 66079
Die Vielseitigkeit des DELOCK 66079 Terminalblocks eröffnet ein breites Spektrum an Einsatzmöglichkeiten in professionellen und semiprofessionellen Umgebungen. In der industriellen Automatisierung dient er als zuverlässiger Verbindungspunkt für Sensoren, Aktoren und Steuerungseinheiten, wo er eine stabile Signalübertragung unter widrigen Bedingungen gewährleistet. Im Bereich der Unterhaltungselektronik und Medizintechnik ermöglicht er die sichere und normgerechte Anbindung von Stromversorgungen und Datenleitungen, wobei die gewinkelte Form die Integration in kompakte Gehäuse erleichtert. Auch im Modellbau und bei der Entwicklung von Prototypen spielt der DELOCK 66079 seine Stärken aus, indem er eine flexible und dauerhafte Verbindung für verschiedene elektrische Komponenten schafft. Seine Fähigkeit, sowohl Strom als auch Daten zu leiten, macht ihn zu einem unverzichtbaren Bauteil für die Vernetzung von Geräten in IT-Infrastrukturen, Serverräumen und Netzwerkverteilern.
Qualität und Sicherheit durch bewährte Materialien
Bei der Entwicklung des DELOCK 66079 standen höchste Qualitäts- und Sicherheitsstandards im Vordergrund. Das Gehäuse besteht aus einem robusten, flammwidrigen Kunststoff (gemäß UL94-V0), der eine hervorragende elektrische Isolation bietet und im Brandfall die Ausbreitung von Flammen minimiert. Dies ist besonders wichtig in sicherheitskritischen Anwendungen. Die inneren Kontakte sind aus einer hochwertigen Kupferlegierung gefertigt und fein verzinnt, um eine optimale Leitfähigkeit zu gewährleisten und Korrosion vorzubeugen. Diese sorgfältige Materialauswahl sichert eine niedrige Übergangsimpedanz, was Leistungsverluste minimiert und die Effizienz Ihrer Schaltungen erhöht. Die Lötbarkeit auf Leiterplatten ist präzise abgestimmt, um eine dauerhafte und belastbare Verbindung zu ermöglichen, die auch Vibrationen und thermischen Schwankungen standhält.
FAQ – Häufig gestellte Fragen zu DELOCK 66079 – Terminalblock, 4 Pin gewinkelt
Ist der DELOCK 66079 für den Einsatz im Außenbereich geeignet?
Der DELOCK 66079 ist primär für den Einsatz in geschützten Innenbereichen konzipiert. Obwohl die Materialien korrosionsbeständig sind, bietet das Gehäuse keinen Schutz gegen Feuchtigkeit, Staub oder extreme Witterungsbedingungen. Für Außenanwendungen sind spezielle, wetterfeste Steckverbindungen erforderlich.
Welche Drahtquerschnitte können mit diesem Terminalblock verbunden werden?
Der DELOCK 66079 Terminalblock ist für eine Vielzahl von Drahtquerschnitten ausgelegt, typischerweise im Bereich von 0,5 mm² bis 1,5 mm² (AWG 22 bis AWG 16). Die genaue Spezifikation kann je nach Anschlussmethode (z.B. Lötanschluss) und Isolationsstärke des Drahtes variieren. Es wird empfohlen, die maximal zulässigen Querschnitte gemäß den technischen Datenblättern oder Empfehlungen des Herstellers zu beachten, um eine sichere Verbindung zu gewährleisten.
Kann der DELOCK 66079 für Hochfrequenzanwendungen verwendet werden?
Für reine Hochfrequenzanwendungen (RF) mit sehr hohen Frequenzen (im GHz-Bereich) sind spezielle Koaxialsteckverbinder oder HF-spezifische Terminalblöcke besser geeignet, da diese Impedanzanpassungen und eine optimierte Signalintegrität bieten. Der DELOCK 66079 eignet sich jedoch hervorragend für die Verbindung von Signalen mit niedrigeren Frequenzen oder für die Stromversorgung in Geräten, die auch HF-Komponenten enthalten.
Wie wird der DELOCK 66079 am besten auf der Leiterplatte montiert?
Der DELOCK 66079 ist für die Durchsteckmontage (Through-Hole Technology – THT) auf Leiterplatten vorgesehen. Die Pins werden durch vorgebohrte Löcher auf der Platine gesteckt und anschließend verlötet. Eine sorgfältige Löttechnik ist entscheidend für eine dauerhaft zuverlässige Verbindung. Achten Sie auf ausreichende Löttemperatur und -zeit, um eine gute Benetzung der Lötflächen zu erzielen.
Ist der Terminalblock für den Einsatz in sicherheitsrelevanten Systemen zugelassen?
Der DELOCK 66079 erfüllt wichtige Sicherheitsstandards wie die UL94-V0 Flammwidrigkeitsklasse und ist RoHS-konform. Für sicherheitskritische Anwendungen, bei denen strenge Zulassungen nach spezifischen Normen erforderlich sind (z.B. Medizintechnik, Luftfahrt), ist es unerlässlich, die genauen Zulassungen und Zertifizierungen des Produkts für den jeweiligen Einsatzzweck zu prüfen und sicherzustellen, dass diese den Anforderungen entsprechen.
Kann der DELOCK 66079 mehrfach demontiert und wieder montiert werden?
Als Lötverbinder ist der DELOCK 66079 für eine dauerhafte Installation ausgelegt. Eine mehrfache Demontage und erneute Montage kann die Lötstellen und die Leiterplatte beschädigen, was die Zuverlässigkeit der Verbindung beeinträchtigen kann. Für Anwendungen, die häufige Verbindungswechsel erfordern, sind Stecksysteme mit Buchsen und Steckern besser geeignet.
Was bedeutet die „gewinkelte“ Ausführung für die Anwendung?
Die gewinkelte Ausführung des DELOCK 66079 bedeutet, dass die Pins im 90-Grad-Winkel zum Gehäuse verlaufen. Dies ist besonders vorteilhaft in Anwendungen, bei denen Kabel senkrecht zur Leiterplatte oder zu einem Gehäuseboden geführt werden müssen. Es ermöglicht eine kompaktere Bauweise, verbessert die Kabelführung und reduziert die mechanische Belastung auf die Verbindungen, da die Kabel nicht unnötig geknickt werden müssen.
