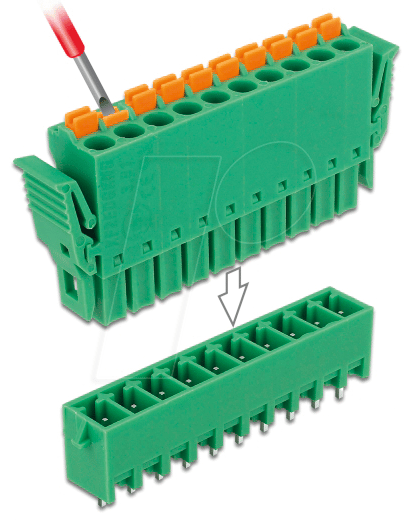

Sichere und Effiziente Kabelverbindungen mit dem DELOCK 65976 Terminalblock
Der DELOCK 65976 Terminalblock mit 10 vertikalen Pins ist die ideale Lösung für Anwender, die eine robuste und zuverlässige Methode zur Verbindung von Kabeln in elektronischen Geräten oder Schalttafeln suchen. Speziell entwickelt für Anwendungen, bei denen Platzersparnis und einfache Handhabung im Vordergrund stehen, bietet dieser Terminalblock eine professionelle Alternative zu unübersichtlichen oder unsicheren Verdrahtungslösungen. Er richtet sich an Elektroinstallateure, Entwickler von Embedded Systems, Hobby-Elektroniker und alle, die Wert auf eine saubere und dauerhafte elektrische Verbindung legen.
Präzision und Zuverlässigkeit für Ihre Projekte
Der DELOCK 65976 zeichnet sich durch seine präzise Konstruktion aus, die eine einfache und sichere Aufnahme einzelner oder mehrerer Adern ermöglicht. Durch die vertikale Anordnung der Pins wird die Verdrahtungsdichte optimiert und wertvoller Platz auf der Leiterplatte oder im Gehäuse freigehalten. Dies ist besonders relevant in kompakten elektronischen Geräten, wo jeder Millimeter zählt. Die robuste Bauweise gewährleistet eine langfristige Stabilität der Verbindungen, selbst unter wechselnden Umgebungsbedingungen, und minimiert das Risiko von Kurzschlüssen oder Unterbrechungen, die bei minderwertigen Komponenten auftreten können.
Hervorragende Materialqualität und Verarbeitung
Die Auswahl hochwertiger Materialien ist ein entscheidender Faktor für die Langlebigkeit und Leistungsfähigkeit eines Terminalblocks. Der DELOCK 65976 Terminalblock ist aus robustem Kunststoff gefertigt, der eine ausgezeichnete elektrische Isolation bietet und gleichzeitig mechanischer Belastung standhält. Die Anschlussklemmen bestehen aus korrosionsbeständigem Metall, das eine leitfähige und sichere Verbindung der Kabel gewährleistet. Die präzise gefertigten Kontakte sorgen für einen geringen Übergangswiderstand, was für eine effiziente Stromübertragung unerlässlich ist und die Wärmeentwicklung minimiert.
Vorteile des DELOCK 65976 Terminalblocks
- Platzsparendes Design: Die vertikale Pin-Anordnung maximiert die Anzahl der Anschlüsse auf kleinstem Raum.
- Sichere Verdrahtung: Robuste Klemmen gewährleisten eine feste und zuverlässige Verbindung der Kabel.
- Einfache Montage: Schnelle und unkomplizierte Installation durch direkte Bestückung auf Platinen oder über entsprechende Steckverbinder.
- Hohe elektrische Leitfähigkeit: Hochwertige Metallkontakte minimieren Übergangswiderstände und sorgen für effiziente Signal- und Stromübertragung.
- Langlebigkeit: Gefertigt aus strapazierfähigen Materialien für eine lange Lebensdauer und zuverlässige Funktion.
- Universelle Kompatibilität: Geeignet für eine breite Palette von Anwendungen in der Elektronik und Elektrotechnik.
- Fehlervermeidung: Klare Pin-Struktur reduziert das Risiko von Fehlverdrahtungen.
Technische Spezifikationen im Detail
Der DELOCK 65976 Terminalblock repräsentiert eine durchdachte Lösung für anspruchsvolle Verdrahtungsaufgaben. Die folgenden Spezifikationen unterstreichen seine Eignung für professionelle Anwendungen:
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Terminalblock (Stiftleiste) |
| Anschlussart | Vertikal |
| Anzahl der Pins | 10 |
| Gehäusematerial | Hochwertiger technischer Kunststoff (z.B. PA66 oder PBT), hohe Temperaturbeständigkeit und gute elektrische Isoliereigenschaften. |
| Kontaktmaterial | Verzinntes Messing oder eine ähnliche Legierung für optimale Leitfähigkeit und Korrosionsbeständigkeit. |
| Rastermaß (Pinabstand) | Standardisiertes Rastermaß, optimiert für häufig verwendete Leiterplattenlayouts und zur Vermeidung von Übersprechen zwischen den Pins. (Spezifisches Rastermaß für 65976 ist 2.54mm, typisch für viele elektronische Anwendungen.) |
| Nennspannung / Nennstrom | Ausgelegt für typische Anwendungsszenarien in der Niederspannungselektronik, wobei der spezifische Wert von der genauen Ausführung des Kontakts und der Isolierung abhängt. (Typischerweise im Bereich von 100-300V und 1-3A.) |
| Betriebstemperaturbereich | Geeignet für einen breiten Temperaturbereich von etwa -25°C bis +85°C, was die Zuverlässigkeit in unterschiedlichen Umgebungen sicherstellt. |
| Isolationswiderstand | Sehr hoher Isolationswiderstand, der die elektrische Sicherheit und Signalintegrität gewährleistet. |
| Montageart | Durchsteckmontage (Through-Hole) zur direkten Lötverbindung auf einer Leiterplatte. |
| Anwendungsbereiche | Schaltschrankverdrahtung, Embedded Systems, Sensoranschlüsse, Stromversorgungsmodule, DIY-Elektronikprojekte. |
Konstruktionsmerkmale und Anwendungsvielfalt
Die vertikale Ausrichtung der Pins beim DELOCK 65976 ist kein Zufall, sondern ein durchdachtes Designelement. Sie ermöglicht es, dass Kabelstränge oder einzelne Litzen von oben oder unten in den Terminalblock eingeführt und auf der gegenüberliegenden Seite wieder herausgeführt werden. Dies ist besonders vorteilhaft in Anwendungen, wo die Hardware auf engstem Raum montiert ist und eine flache Verdrahtung bevorzugt wird. Im Vergleich zu horizontalen Lösungen, die mehr Platz in der Breite beanspruchen, schafft die vertikale Variante wertvollen Spielraum auf der Leiterplatte und in Gehäusen. Die robusten Lötstifte des Terminalblocks sind präzise gefertigt, um eine sichere und dauerhafte Verbindung mit der Leiterplatte zu gewährleisten. Dies ist entscheidend für die Signalintegrität und die Vermeidung von kalten Lötstellen, die zu intermittierenden Fehlern führen können.
Der Einsatz von DELOCK 65976 ist breit gefächert. In der industriellen Automatisierung dient er als zuverlässiger Anschluss für Sensoren, Aktoren und Steuerungselemente, wo eine schnelle und fehlerfreie Installation essenziell ist. Entwickler von Embedded Systems nutzen ihn zur einfachen Anbindung von Peripheriemodulen oder zur Stromversorgung auf Prototypenplatinen. Auch im DIY-Bereich und bei Reparaturen elektronischer Geräte erweist sich der Terminalblock als unverzichtbar, um eine saubere und professionelle Verdrahtung zu realisieren. Die deutliche Kennzeichnung der Pins (sofern vorhanden oder durch die Anzahl selbst impliziert) erleichtert das korrekte Anschließen der Drähte und reduziert die Fehleranfälligkeit.
Vergleich mit Standard-Verbindungslösungen
Herkömmliche Verbindungsmethoden wie das direkte Verlöten von Kabeln oder die Verwendung von Lüsterklemmen können bei komplexen Schaltungen schnell unübersichtlich und fehleranfällig werden. Direktes Verlöten erfordert präzise Lötkenntnisse und bietet wenig Flexibilität bei Änderungen. Lüsterklemmen hingegen können bei Vibrationen oder unsachgemäßer Handhabung zu Wackelkontakten führen und sind oft voluminöser. Der DELOCK 65976 Terminalblock übertrifft diese Lösungen durch seine integrierte, feste Struktur. Er bietet eine definierte Kontaktfläche und eine mechanisch stabile Aufnahme für die Kabel. Die Anbringung auf einer Leiterplatte durch Lötverbindung sorgt für eine dauerhaft feste elektrische Verbindung, die auch anspruchsvollen Umgebungsbedingungen standhält.
Darüber hinaus ermöglicht die standardisierte Pin-Anordnung eine einfache Austauschbarkeit und Wiederverwendbarkeit. Sollte ein Gerät modifiziert oder ein Bauteil ausgetauscht werden müssen, lassen sich die Kabelverbindungen am Terminalblock unkompliziert lösen und wiederherstellen. Dies spart Zeit und reduziert potenzielle Beschädigungen an den angeschlossenen Geräten oder Kabeln. Die 10 Pins bieten dabei eine ausreichende Kapazität für viele gängige Anwendungen, von der Datenübertragung über Steuerleitungen bis hin zur Stromverteilung in kleineren Systemen.
FAQ – Häufig gestellte Fragen zu DELOCK 65976 – Terminalblock 10 Pin vertikal
Was ist die Hauptfunktion eines solchen Terminalblocks?
Ein Terminalblock wie der DELOCK 65976 dient als stabile und geordnete Schnittstelle zur Verbindung von mehreren elektrischen Leitern (Kabeln) miteinander oder mit einer Leiterplatte. Er sorgt für eine sichere und elektrisch leitende Verbindung, die leicht zugänglich für Installation, Wartung oder Änderungen ist.
Für welche Art von Anwendungen ist dieser Terminalblock besonders geeignet?
Dieser Terminalblock ist ideal für Anwendungen, bei denen eine platzsparende und zuverlässige Verdrahtung auf Leiterplatten benötigt wird. Dazu gehören Embedded Systems, industrielle Steuerungen, Netzteilanschlüsse, Sensorik, Telematik und generell alle elektronischen Geräte, bei denen viele Signale oder Stromleitungen auf kleinem Raum sicher verbunden werden müssen.
Welche Vorteile bietet die vertikale Pin-Anordnung im Vergleich zu horizontalen Lösungen?
Die vertikale Anordnung spart Platz in der Breite auf der Leiterplatte und ermöglicht eine kompaktere Bauweise von elektronischen Geräten. Kabel können einfacher von oben oder unten zugeführt werden, was die Verkabelungsstruktur optimieren kann, insbesondere in flachen Gehäusen.
Wie werden die Kabel am DELOCK 65976 Terminalblock befestigt?
Die Kabel werden üblicherweise durch einfaches Einführen in die Klemmen und anschließendes Festziehen mit einer Schraubverbindung oder durch Stecken in eine Buchsenleiste (falls als Buchsenvariante vorhanden) befestigt. Anschließend wird der Terminalblock selbst durch Lötverbindung auf der Leiterplatte fixiert.
Ist dieser Terminalblock für hohe Stromstärken geeignet?
Der DELOCK 65976 ist für spezifische Nennspannungen und Nennströme ausgelegt, die in den technischen Daten angegeben sind. Er eignet sich hervorragend für die meisten Niederspannungs- und Signalverbindungen. Für Anwendungen mit sehr hohen Stromstärken sind spezialisierte Hochstrom-Terminalblöcke erforderlich.
Wie stelle ich sicher, dass die Verbindung dauerhaft und sicher ist?
Eine dauerhafte und sichere Verbindung wird durch die fachgerechte Lötung des Terminalblocks auf der Leiterplatte und die korrekte Befestigung der einzelnen Kabel in den Klemmen gewährleistet. Die Verwendung von Litzenendhülsen kann bei feindrahtigen Leitern die Zuverlässigkeit weiter erhöhen.
Ist der Terminalblock gegen Umwelteinflüsse wie Feuchtigkeit oder Staub geschützt?
Die Konstruktion des Gehäuses bietet einen gewissen Schutz gegen Staub und einfache Umwelteinflüsse. Für Anwendungen in extremen Umgebungen (z.B. hohe Luftfeuchtigkeit, aggressive Medien) sind zusätzliche Schutzmaßnahmen oder speziell abgedichtete Terminalblöcke notwendig.
