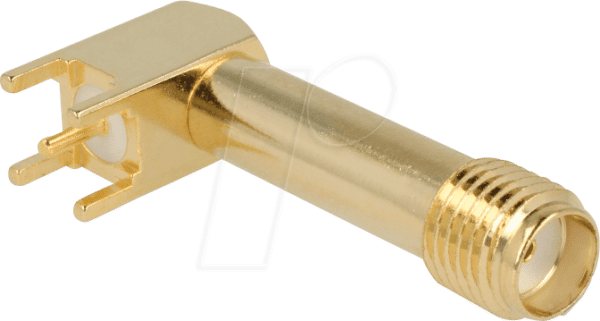

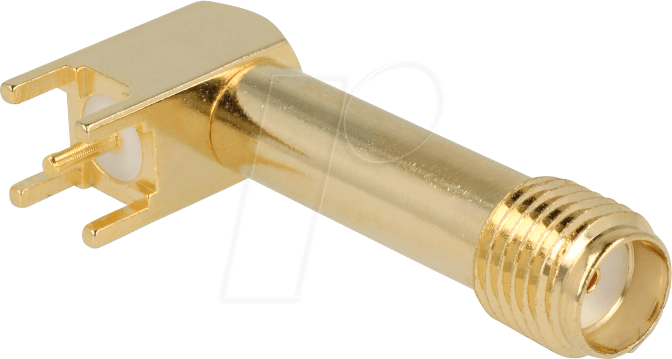

Präzise Signalübertragung auf kleinstem Raum: DELOCK 65845 SMA Buchse 90° für PCB-Montage
Suchen Sie eine zuverlässige und platzsparende Lösung zur Verbindung von HF-Komponenten auf Ihrer Leiterplatte? Der DELOCK 65845 – eine SMA-Buchse mit 90°-Abwinkelung speziell für die PCB-Montage – ist die Antwort für Entwickler und Ingenieure, die Wert auf präzise Signalintegrität und effiziente Raumnutzung legen. Dieses Bauteil schließt die Lücke zwischen Antenne und HF-Schaltkreis, wenn eine direkte, orthogonale Anbindung erforderlich ist, und übertrifft Standardlösungen durch seine optimierte Geometrie und hochwertige Verarbeitung.
Maximale Signalintegrität durch intelligente Konstruktion
Der DELOCK 65845 ist mehr als nur ein Steckverbinder; er ist ein Schlüsselbaustein für Hochfrequenzanwendungen, bei denen Signalverluste und Reflexionen minimiert werden müssen. Die 90°-Winkelung ermöglicht eine kompakte und geradlinige Signalverlegung auf der Leiterplatte, was unerwünschte Kabelwege und deren damit verbundenen Verluste vermeidet. Dies ist entscheidend für die Performance von WLAN-Modulen, Bluetooth-Systemen, IoT-Geräten und professionellen HF-Systemen, bei denen jedes Signal zählt.
Warum der DELOCK 65845 die überlegene Wahl ist
Im Gegensatz zu einfachen Durchsteckverbindern oder längeren Kabelverbindungen bietet die integrierte 90°-SMA-Buchse eine signifikante Reduktion von Parasiteninduktivitäten und Kapazitäten. Die direkte Lötverbindung auf der PCB gewährleistet eine feste mechanische Verbindung und exzellente elektrische Kontinuität. Dies führt zu:
- Reduzierten Signalverlusten: Kürzere Signalwege minimieren Dämpfung.
- Verbesserter Impedanzanpassung: Die optimierte Geometrie trägt zur Aufrechterhaltung einer konstanten 50-Ohm-Impedanz bei, was Reflexionen minimiert.
- Platzersparnis auf der Leiterplatte: Die 90°-Abwinkelung ermöglicht dichtere Bauteilplatzierungen und schlankere Gehäusedesigns.
- Robustheit und Zuverlässigkeit: Hochwertige Materialien und präzise Fertigung sorgen für Langlebigkeit und Beständigkeit gegenüber Umwelteinflüssen.
- Vereinfachte Montage: Die direkte PCB-Montage reduziert den Bedarf an zusätzlichen Kabeln und Steckern, was den Produktionsprozess beschleunigt und vereinfacht.
Technische Spezifikationen und Materialgüte
Der DELOCK 65845 zeichnet sich durch seine präzise Fertigung und die Auswahl robuster Materialien aus, die für den anspruchsvollen Einsatz in HF-Anwendungen konzipiert sind. Die Kernkomponenten sind auf Langlebigkeit und optimale Signalübertragung ausgelegt:
| Merkmal | Spezifikation |
|---|---|
| Steckertyp | SMA Buchse |
| Geometrie | 90° abgewinkelt |
| Montageart | PCB (Through Hole, SMD-Optionen je nach Ausführung) |
| Gehäusematerial | Vergoldetes Messing (typisch für SMA-Anschlüsse für exzellente Leitfähigkeit und Korrosionsbeständigkeit) |
| Isolatormaterial | PTFE (Polytetrafluorethylen) – Bietet hervorragende dielektrische Eigenschaften und einen geringen Verlustfaktor bei hohen Frequenzen. |
| Maximale Betriebsfrequenz | Bis zu 18 GHz (gängiger Standard für SMA-Anschlüsse, optimiert für typische WLAN/Bluetooth/GSM-Frequenzen) |
| Impedanz | 50 Ohm |
| Temperaturbereich | -40°C bis +85°C (typisch für elektronische Bauteile dieser Art) |
Anwendungsbereiche: Wo der DELOCK 65845 glänzt
Die Vielseitigkeit und Effizienz der DELOCK 65845 SMA Buchse macht sie zu einer idealen Wahl für eine breite Palette von technologischen Anwendungen:
- IoT-Geräte: Kompakte und energieeffiziente Konnektivität für Smart Home, Wearables und industrielle Sensoren.
- WLAN- und Bluetooth-Module: Optimale Antennenanbindung für Router, Access Points und Endgeräte.
- Mobilfunk-Infrastruktur: Zuverlässige Verbindungen in Basisstationen und Repeatern.
- GNSS-Empfänger: Präzise Signalaufnahme für GPS, GLONASS und Galileo-Systeme.
- Test- und Messgeräte: Hohe Signalintegrität in anspruchsvollen HF-Messtechnik-Anwendungen.
- Funkmodule für industrielle Automation: Robuste und störungsfreie Kommunikation in rauen Umgebungen.
- Entwicklungskits und Prototypen: Vereinfachte Integration und flexible Gestaltung von HF-Schaltungen.
Vorteile der 90°-Bauform
Die 90°-Abwinkelung der SMA-Buchse ist ein entscheidendes Designmerkmal, das erhebliche Vorteile mit sich bringt:
- Optimale Leiterplattenführung: Ermöglicht die Verlegung von Signalen direkt an die Kante der Leiterplatte oder durch Innenseiten der Platine, was die Anzahl der Layer reduzieren kann.
- Eliminierung von externen Kabeln: Reduziert die Komplexität des Designs, minimiert potenzielle Fehlerquellen und spart Kosten.
- Verbesserte elektromagnetische Verträglichkeit (EMV): Kürzere und direktere Signalwege können die Strahlungseffizienz und die Empfindlichkeit gegenüber externen Störungen verringern.
- Flexibilität im Gehäusedesign: Ermöglicht flachere oder kompakter gestaltete Endprodukte, da die Antennenanbindung nicht mehr senkrecht zur Platine erfolgen muss.
Hochfrequente Leistung und Langlebigkeit
Bei der Entwicklung von HF-Produkten ist die Auswahl der richtigen Komponenten von fundamentaler Bedeutung. Der DELOCK 65845 wurde entwickelt, um den strengen Anforderungen moderner HF-Systeme gerecht zu werden. Die Verwendung von Materialien wie vergoldetem Messing für den Außenkontakt und PTFE als Isolatormaterial garantiert nicht nur eine exzellente Leitfähigkeit und geringe dielektrische Verluste über einen breiten Frequenzbereich, sondern auch eine hohe Beständigkeit gegenüber Korrosion und mechanischer Beanspruchung. Dies stellt sicher, dass Ihre Anwendung auch unter widrigen Bedingungen zuverlässig funktioniert.
FAQ – Häufig gestellte Fragen zu DELOCK 65845 – SMA Buchse, 90°, PCB
Was genau ist eine SMA-Buchse und wofür wird sie verwendet?
Eine SMA (SubMiniature version A) Buchse ist ein standardisierter Koaxial-Steckverbinder, der hauptsächlich in Hochfrequenzanwendungen eingesetzt wird. Sie dient dazu, eine sichere und zuverlässige Verbindung zwischen einem Koaxialkabel und einem Gerät oder einer anderen Komponente herzustellen, um HF-Signale zu übertragen.
Warum ist die 90°-Abwinkelung bei dieser Buchse wichtig?
Die 90°-Abwinkelung ermöglicht eine platzsparende und ergonomische Anbindung auf der Leiterplatte. Sie erlaubt es, die Antenne oder andere HF-Komponenten seitlich an der Leiterplatte anzubringen, anstatt senkrecht dazu. Dies ist essenziell für das Design kompakter Geräte und zur Optimierung der Signalwege.
Ist der DELOCK 65845 für alle Arten von Hochfrequenzanwendungen geeignet?
Ja, der DELOCK 65845 ist aufgrund seiner 50-Ohm-Impedanz und seiner Konstruktion für eine breite Palette von Hochfrequenzanwendungen bis zu 18 GHz geeignet. Dies schließt typische Anwendungen wie WLAN, Bluetooth, GPS, Mobilfunk und viele industrielle HF-Systeme ein.
Welche Materialien werden typischerweise für SMA-Steckverbinder wie diesen verwendet?
Typischerweise werden für SMA-Steckverbinder hochleitfähige Materialien wie vergoldetes Messing für den Außenleiter und das Gehäuse verwendet. Der Innenleiter ist oft aus Messing und mit Gold beschichtet. Als Isolatormaterial kommt häufig PTFE (Polytetrafluorethylen) zum Einsatz, das exzellente dielektrische Eigenschaften aufweist.
Wie wird der DELOCK 65845 auf der Leiterplatte montiert?
Der DELOCK 65845 ist für die PCB-Montage konzipiert. Dies bedeutet, dass die Kontakte des Steckverbinders direkt auf die Leiterplatte gelötet werden. Je nach spezifischer Ausführung kann es sich um Through-Hole-Montage oder SMD-Montage handeln.
Welche Vorteile bietet die direkte PCB-Montage gegenüber einer Kabelverbindung?
Die direkte PCB-Montage minimiert Signalverluste und Reflexionen, da unnötige Kabelwege und deren Steckverbindungen vermieden werden. Sie erhöht die mechanische Stabilität und Zuverlässigkeit der Verbindung und spart Platz sowie Montageaufwand.
Gibt es Beschränkungen bezüglich der Betriebstemperatur für diesen Steckverbinder?
Obwohl die genauen Spezifikationen variieren können, sind SMA-Steckverbinder wie der DELOCK 65845 in der Regel für einen weiten Betriebstemperaturbereich ausgelegt, oft von -40°C bis +85°C, um den Anforderungen verschiedenster Umgebungen gerecht zu werden.
