Problemstellung & Zielgruppe: Präzise VGA-Signalübertragung für anspruchsvolle Projekte
Wenn Sie eine zuverlässige und störungsfreie Verbindung für analoge Videosignale herstellen müssen, insbesondere in professionellen oder DIY-Umgebungen, bei denen eine feste Verdrahtung erforderlich ist, bietet der DELOCK 65170 – VGA Buchse > Terminalblock 16pin die ideale Lösung. Dieses Konvertermodul richtet sich an Elektronik-Enthusiasten, Systemintegratoren, AV-Techniker und Heimwerker, die eine sichere und permanente Verbindung zwischen VGA-Quellen und Endgeräten ohne vorgefertigte VGA-Stecker benötigen.
Überlegene Konnektivität: Warum DELOCK 65170 die Standardlösung übertrifft
Standard-VGA-Kabel sind oft unflexibel in der Anwendung, wenn es um die Integration in bestehende Systeme oder um spezielle Installationen geht. Der DELOCK 65170 ermöglicht durch seinen Terminalblock-Anschluss eine bedarfsgerechte Verdrahtung. Dies erlaubt nicht nur eine exakte Anpassung der Kabellänge und -führung, sondern minimiert auch potenzielle Fehlerquellen durch überflüssige Steckverbindungen. Die robuste Bauweise und die klare Trennung der einzelnen Signalleitungen gewährleisten eine überlegene Signalintegrität und Widerstandsfähigkeit gegenüber mechanischer Belastung im Vergleich zu einfachen Kabelübergängen.
Technische Spezifikationen & Überlegene Konstruktion
Der DELOCK 65170 zeichnet sich durch seine ausgeklügelte Konstruktion aus, die auf maximale Zuverlässigkeit und einfache Handhabung abzielt. Die VGA-Buchse ist standardkonform für analoge RGB-Signale ausgelegt und bietet eine solide physische Schnittstelle. Der 16-polige Terminalblock, oft auch als Schraubklemme oder Klemmleiste bezeichnet, ermöglicht die direkte Verbindung der einzelnen Adern eines VGA-Kabels. Dies ist besonders vorteilhaft, wenn Sie beispielsweise alte Kabel wiederverwenden, eigene Anschlusskabel anfertigen oder eine direkte Verbindung zu einer Platine oder einem Verteiler herstellen möchten.
Vorteile der Terminalblock-Integration
- Flexible Anwendung: Ermöglicht individuelle Kabellängen und -anpassungen für jede Installation.
- Sichere Verbindung: Schraubklemmen bieten eine dauerhafte und vibrationsfeste Verbindung, die sicherer ist als viele temporäre Steckerlösungen.
- Optimierte Signalqualität: Durch die direkte Verbindung der einzelnen Signalleitungen wird die Signalintegrität verbessert und Signalverluste minimiert.
- Störungsreduktion: Eine saubere Verdrahtung hilft, elektromagnetische Interferenzen zu reduzieren, was besonders bei längeren Kabelwegen relevant ist.
- Kosteneffizienz: Ermöglicht die Nutzung von Litzenkabeln anstelle von teuren, fest konfektionierten VGA-Kabeln.
- Reparaturfreundlichkeit: Einzelne Kabeladern können bei Beschädigung einfacher ausgetauscht oder repariert werden.
Detaillierte Produktmerkmale

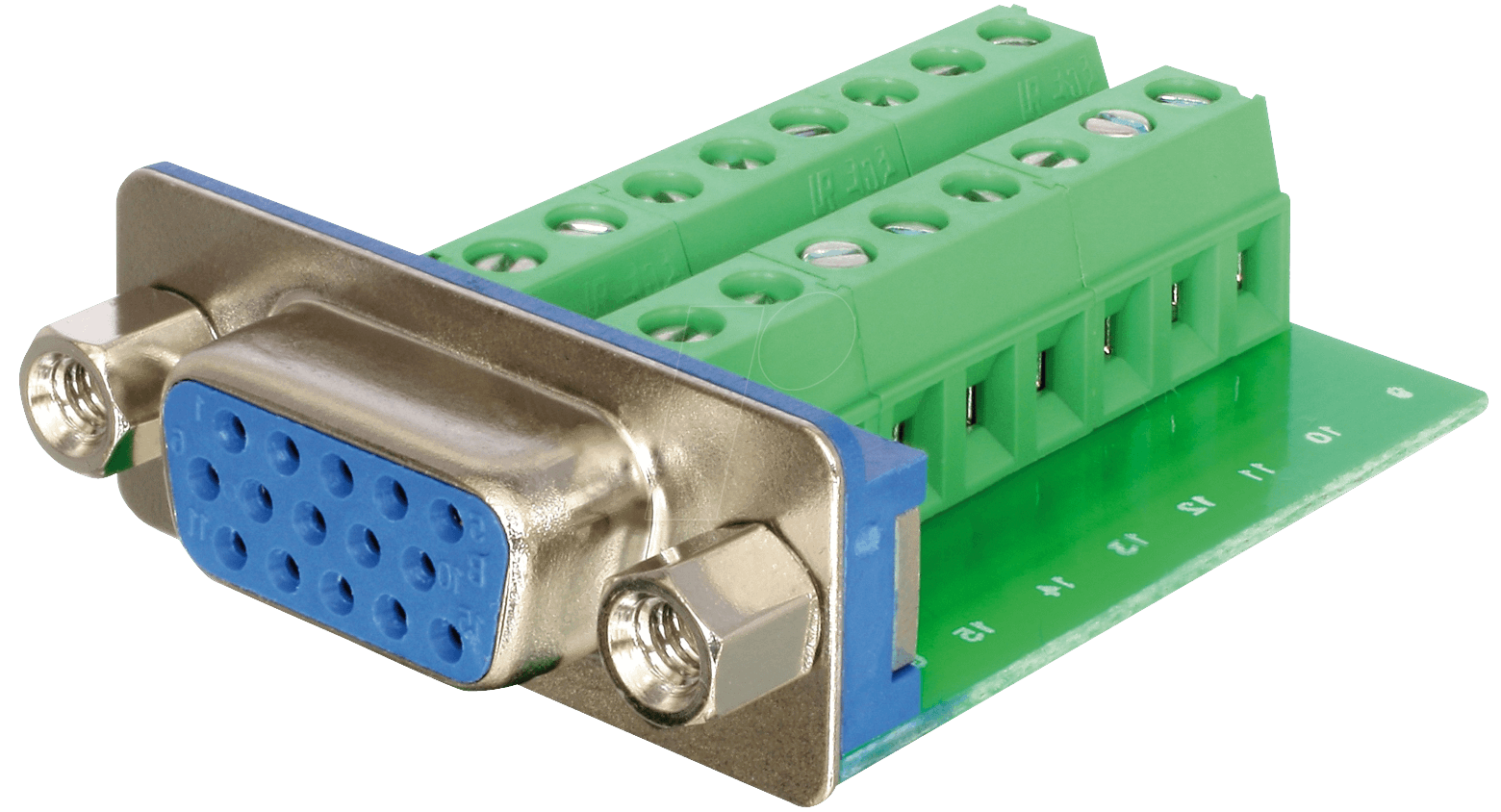

Die Hauptfunktion des DELOCK 65170 besteht darin, eine VGA-Schnittstelle (HD-15 weiblich) in einen anschließbaren Terminalblock mit 16 Kontakten zu transformieren. Dies ermöglicht die freie Konfiguration der VGA-Signale (Rot, Grün, Blau, Horizontal-Synchronisation, Vertikal-Synchronisation sowie Masse und optional weitere Steuerleitungen) auf den einzelnen Klemmen. Die Buchse ist robust gefertigt, um eine sichere Aufnahme des VGA-Steckers zu gewährleisten. Der Terminalblock selbst ist für eine einfache Verdrahtung konzipiert, wobei jede Klemme deutlich gekennzeichnet sein kann, um Verwechslungen zu vermeiden. Die für den VGA-Standard notwendigen Pins sind alle zugänglich, was eine volle Kompatibilität mit allen gängigen VGA-Auflösungen und Bildwiederholraten sicherstellt, solange die Signalintegrität durch die Verdrahtung und das verwendete Kabel gewährleistet bleibt.
| Merkmal | Beschreibung |
|---|---|
| Anschlussart (Eingang) | VGA Buchse (HD-15 weiblich) |
| Anschlussart (Ausgang) | 16-Pin Terminalblock (Schraubklemmen) |
| Signalunterstützung | RGB analog, H/V Sync, Masse; alle für VGA erforderlichen Signale |
| Material (Gehäuse) | Hochwertiger Kunststoff, robust und langlebig |
| Material (Kontakte) | Verzinntes Kupfer für optimale Leitfähigkeit und Korrosionsbeständigkeit |
| Montageoptionen | Terminalblock mit Bohrlöchern für feste Montage oder freie Verdrahtung |
| Einsatzbereiche | Individuelle AV-Installationen, Prototypenbau, Reparatur von VGA-Kabeln, Integration in bestehende Systeme |
| Signalintegrität | Optimiert durch direkte Anschlussmöglichkeit der Einzelleiter; Minimierung von Übergangswiderständen |
Erweiterte Anwendungsfelder & Systemintegration
Der DELOCK 65170 ist mehr als nur ein einfacher Adapter; er ist ein Baustein für professionelle Signalverteilungs- und Konvertierungslösungen. In Multiroom-Audio-Video-Systemen kann er dazu dienen, eine VGA-Quelle präzise an eine Verteilerplatine anzubinden. Für Smart-Home-Installationen, bei denen Bildschirme an unerwarteten Orten montiert werden müssen, erlaubt die flexible Verdrahtung des Terminalblocks eine saubere und verdeckte Kabelführung. Im Bereich der industriellen Automatisierung, wo oft spezielle Displayanforderungen bestehen, bietet diese Lösung eine Möglichkeit, Standard-VGA-Signale in eigene Verkabelungsstrukturen zu integrieren. Ingenieure und Entwickler schätzen die Möglichkeit, auf niedriger Ebene mit den einzelnen Signalkomponenten zu arbeiten, um beispielsweise Signalqualitätsparameter individuell anzupassen oder durch den Einsatz von geschirmten Litzenkabeln eine höhere Immunität gegen Störungen zu erreichen. Die 16 Pins des Terminalblocks decken nicht nur die Standard-VGA-Signale ab, sondern lassen auch Raum für zusätzliche Steuer- oder Diagnoseleitungen, falls das Quell- oder Zielgerät dies unterstützt. Dies positioniert den DELOCK 65170 als vielseitiges Werkzeug für komplexe Systemdesigns.
FAQ – Häufig gestellte Fragen zu DELOCK 65170 – VGA Buchse > Terminalblock 16pin
Welche Art von VGA-Signalen kann dieser Adapter verarbeiten?
Der DELOCK 65170 verarbeitet analoge RGB-Videosignale sowie die dazugehörigen Horizontal- und Vertikal-Synchronisationssignale (H/V Sync) und Masseleitungen, die für die Standard-VGA-Schnittstelle (HD-15) charakteristisch sind. Alle für die Bilddarstellung notwendigen Signalkomponenten werden über die 16 Pins des Terminalblocks zugänglich gemacht.
Ist dieser Adapter für alle Auflösungen und Bildwiederholraten geeignet?
Ja, der Adapter selbst ist universell für alle Auflösungen und Bildwiederholraten einsetzbar, die von der VGA-Schnittstelle unterstützt werden. Die tatsächliche Leistung hängt jedoch von der Qualität des verwendeten Kabels, der korrekten Verdrahtung und der Kapazität der angeschlossenen Geräte ab.
Muss ich spezielle Werkzeuge verwenden, um das Kabel anzuschließen?
Für den Anschluss der Kabeladern an den Terminalblock wird in der Regel ein kleiner Schraubendreher benötigt, um die Schraubklemmen zu öffnen und zu schließen. Ein Abisolierwerkzeug zum Entfernen der Isolierung von den Kabeladern ist ebenfalls empfehlenswert.
Wie stelle ich sicher, dass ich die richtigen Pins verbinde?
Es ist entscheidend, den Pinbelegungsplan einer Standard-VGA-Buchse zu konsultieren und die entsprechenden Adern des VGA-Kabels den korrekten Klemmen am Terminalblock zuzuordnen. Oftmals sind die Klemmen am Terminalblock beschriftet, oder es liegt eine Anleitung bei, die die Zuordnung erklärt.
Kann ich mit diesem Adapter auch proprietäre VGA-Implementierungen verwenden?
Solange die proprietäre Implementierung auf der Standard-VGA-Pinbelegung und den analogen RGB-Signalstandards basiert, ist die Verwendung mit dem DELOCK 65170 möglich. Bei rein digitalen oder ungewöhnlichen Signalformen ist dies jedoch nicht der Fall.
Ist die Verbindung über den Terminalblock dauerhaft und stabil?
Ja, die Schraubklemmen des Terminalblocks bieten eine sehr stabile und dauerhafte Verbindung. Sie sind vibrationsresistent und eignen sich daher gut für feste Installationen, bei denen ein Kabel nicht häufig gesteckt oder gezogen wird.
Was sind die Vorteile gegenüber einem herkömmlichen VGA-Kabel mit Steckern?
Die Vorteile liegen in der Flexibilität der Kabellänge und -führung, der Möglichkeit, individuelle Kabel zu fertigen oder zu reparieren, sowie in einer potenziell höheren Signalintegrität durch die Vermeidung zusätzlicher Steckerübergänge. Dies ist besonders vorteilhaft bei maßgeschneiderten Installationen oder wenn eine sehr robuste und feste Verbindung erforderlich ist.
